空投箱的壁厚是不是越厚越安全？

不是。壁厚提高刚度，也增加质量，冲击能量随质量上升；更硬的壳体传给缓冲层的峰值更高。顺序是先定缓冲行程，再补承力区壁厚。

缓冲泡棉多厚才算够？

由落速、质量和允许的峰值加速度共同决定，底线是厚度大于预估侵入深度。具体数值以第三方检测报告为准。

空投箱落地一次之后还能继续用吗？

看三项：壳体无穿透裂纹、合盖后口沿无缝隙、缓冲层残余厚度达标。三者同时满足才可继续使用，密封条与内衬可换。

捆带和吊挂点，哪个更关键？

两者串联，没有主次。吊点决定载荷从哪进入，捆带决定如何分布到箱面；任一处失效，空投箱都承受偏载。 ---

空投箱的结构要求与缓冲设计原理

快速答案：空投箱要连续通过三段载荷：出舱牵引、开伞后的伞绳突拉与摆动、落地瞬间的垂直冲击与翻倒。顺序是先定吸能路径，再定壳体刚度，最后定连接件：缓冲层削平峰值加速度，壁厚与加强筋保证不塌陷，捆带与吊点把载荷送进箱体。一步错序，后面只能补救。只加厚不加缓冲，冲击直达器材；只加缓冲不加固，箱体先坏。

一、空投箱在空投工况下的受力特征

空投箱在投放链路上承受三种性质不同的载荷，当成同一次跌落设计，余量就会分错地方。出舱阶段载荷集中在吊点与穿带位，属小面积高压力；伞降阶段是突拉之后的反复摆动弯矩；落地阶段的冲击之后常跟着翻倒与二次弹跳，侧面和棱边才真正受力。

阶段	载荷性质	主要受力部位	结构侧对策
出舱	牵引力集中、局部挤压	吊点、穿带位、箱角	金属埋件、承力区加厚、护角
伞降	伞绳瞬时张紧、低频摆动	吊点与箱壁连接处	吊点与箱壁一体加强、连续加强筋
落地	垂直冲击、翻倒、二次弹跳	底面、棱边、箱角	圆角过渡、底面加筋、外部吸能件

冲击能量与落速的平方成正比，也与质量成正比，加厚因此是收益递减的路：壁厚带来刚度，也把质量带进冲击。可控的是峰值加速度与作用时间，同样冲量下时间拉长，峰值就下降。空投箱按相应等级结构设计，具体以第三方检测报告为准。

二、壳体结构：壁厚、圆角与加强筋

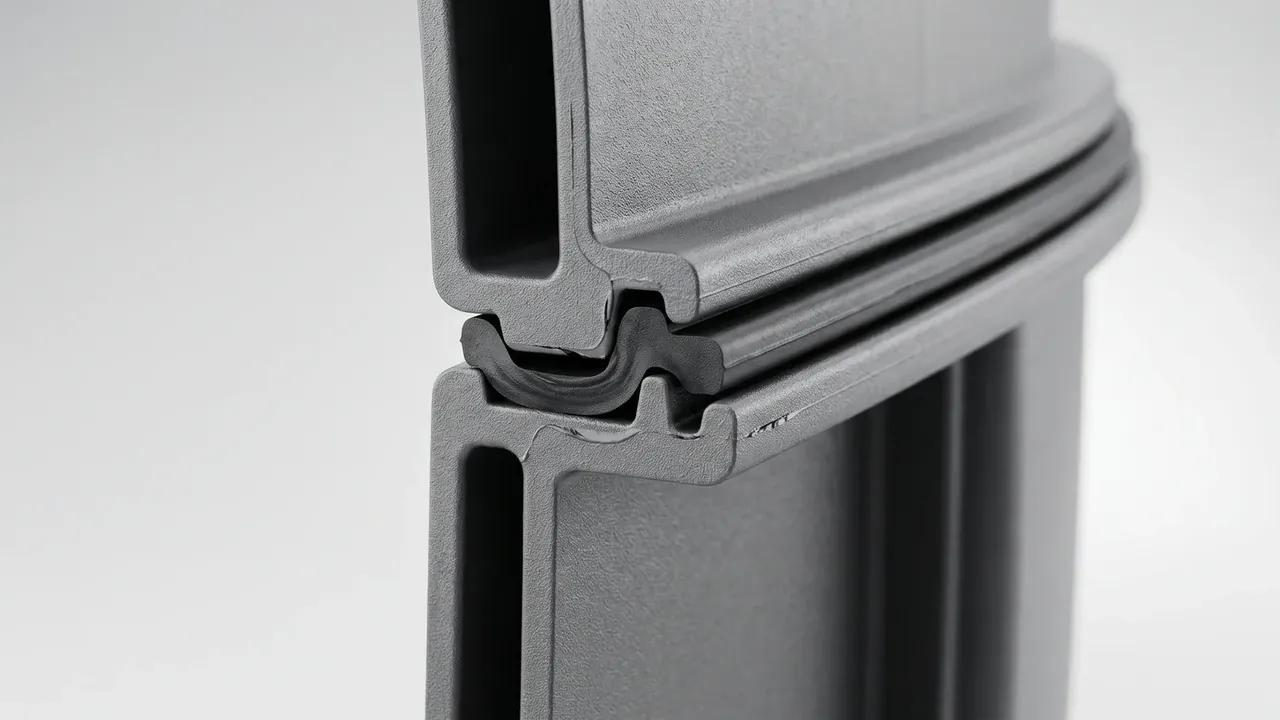

空投箱的壳体讲究把材料放在承力处，而非整体加厚。滚塑双壁在口沿处合拢成中空断面，同时承担抗弯刚度、密封条容让和冲击变形空间，是整只箱体最能说明设计意图的部位。

壁厚由投料量控制，同一只空投箱上可做差异：底面、箱角、吊点周围加厚，侧壁中上部偏薄。落差要平缓过渡，厚薄突变处会成为应力集中点，裂纹往往从那里起。

圆角分内外两层。外圆角把点接触变成面接触，落地冲击不会收在尖点上；内圆角决定内衬能否贴合，过小会让泡棉在角部悬空。滚塑时尖角处粉末堆积不均，壁厚偏薄，圆角半径不宜小于邻近壁厚。

加强筋提高的是惯性矩。筋高比筋宽有效，过高却会在成型时出现空腔；筋要连续，断在中间只提供局部刚度；方向沿载荷路径布置：底面纵横交叉，侧壁竖向。

三、缓冲层与吸能路径

缓冲层要把冲量摊开，而不是把箱体垫软。空投箱的缓冲分三层：贴器材的定位层、承担主要行程的主吸能层、壳体与内衬之间的界面层，缺一层就把问题推给另两层。

主吸能层靠压溃工作，压到密实之前，行程就是可用余量。切块泡棉靠块间缝隙让位，适合外形不规则的器材；开槽泡棉靠卡位限制位移，适合批量一致的器材。空投工况更该看压缩后能否恢复、会不会粉化。

吸能路径有三条判定：

路径连续，从箱角、底面到器材之间不能有硬点直连；
行程足量，缓冲厚度要大于预估侵入深度，否则压到密实即触底；
分级配置，外层偏软吸收高速分量，内层偏硬控制位移。

触底是空投箱最常见的缓冲失效，加速度曲线上表现为首峰之后的二次峰。拆检时看到边界清晰、厚度不可恢复的压痕，说明该处行程已用尽。

四、捆带、吊挂点与连接件

捆带与吊点是空投箱接入投放系统的接口，载荷从这里进入壳体，接口失效往往早于壳体失效。任何一处松动，剩下的部分就要承担偏载。

吊点首先要解决角度：吊索夹角越大，单点合力越大，四点吊挂不等于每点只承担四分之一。吊点应落在加强区，与箱壁一体成型或预埋金属件，而不是靠螺钉把力交给薄壁。

捆带把集中载荷摊到箱面：环向压住盖体接缝，纵向限制盖体相对位移。走向应压在加强筋上，压在两张筋之间的薄壁会把壁压塌；金属扣具不要直接压棱边，中间加垫片。

连接件看三个量：锁扣是否覆盖长边中点、铰链间隙是否可调、五金与塑料的接触面积是否够。冲击时箱体有被撑开的趋势，长边中点最先张开，锁扣少一只，该处密封条先失去压缩。

五、落地后的可复用性

空投箱的设计目标不是通过一次冲击，而是回收之后还能再投。可复用性由三项残余状态决定：壳体有无永久变形、密封面能否压紧、缓冲层剩多少行程。任一项不合格，下次投放的载荷路径就已改变。

部位	可复用判据	失效表现	处理方式
壳体	无鼓包，无穿透裂纹	箱角发白、棱边开裂	降级或报废
口沿与密封条	合盖无可见缝隙，胶条不发硬	渗水、压痕不回弹	更换密封条
锁扣与铰链	扣合到位，轴销无窜动	扣不紧、盖体错位	更换五金
缓冲层	残余厚度达标，无粉化	压痕不恢复	更换内衬
捆带与扣具	织带无切口，扣具无锈死	起毛、变形卡滞	更换捆带

检查顺序从外到内：壳体与口沿、五金、内衬。裂纹多从转角内侧起，目视不到时用手按压转角听异响。复用次数与落速、质量和地面条件相关，连续承受高落速冲击时要缩短检查周期。

结论

空投箱的设计顺序是：先确认落速与质量，再定允许的峰值加速度，据此算出缓冲行程与厚度，然后回到壳体，把壁厚与加强筋布置到承力区，最后定吊点、捆带与五金位置。顺序不能倒：壳体刚度先定，缓冲行程只能被动迁就；复用判定按壳体、口沿、五金、内衬逐项过，任一项不合格都不进入下一次投放。

本文仅讨论容器（箱体）侧的规格与设计含义，不涉及箱内物品的任何操作、装填或使用事项。
