钎焊炉部件箱：炉膛与加热元件的防护

钎焊炉部件箱要保护的是一组"脆、薄、怕潮、怕振"的部件：陶瓷纤维炉衬模块与轻质耐火砖几乎不能承受点压，耐热合金炉胆（马弗胆）与辐射管壁厚常在 2 至 6 mm 之间极易失稳变形，二硅化钼（MoSi₂）与碳化硅（SiC）加热元件在室温下呈脆性、一次磕碰即断，而热电偶、补偿导线、真空法兰刀口与 O 圈密封槽属于微米级精度件。核心结论是：钎焊炉部件箱必须按"炉衬模块独立防潮承托、炉胆与辐射管弧形防变形支撑、加热元件分腔防脆断、测控与密封件精密防振"四套不同逻辑分腔设计，并把"到货后烘炉曲线与元件预氧化"写进交付文件——用一只通用木箱配一套通用泡沫内衬混装，几乎必然在炉胆变形、炉衬受潮爆裂或加热元件断丝上出问题。

钎焊炉的部件周转现场矛盾很集中。新建或搬迁项目里，炉衬模块从制炉厂发出到现场砌筑常常要经过上千公里的公路运输，陶瓷纤维模块在振动下的自压缩与边缘掉角会让炉墙出现缝隙，缝隙在 1100 ℃ 工况下演变成局部过热与炉壳发红；炉胆从中转仓运到炉体旁，一段自重数百公斤的薄壁筒体若中部悬空，运输后的圆度偏差就足以让它装不进炉壳或与加热元件相碰；MoSi₂ 元件在运输途中断一根就要等一个月进口周期，而它断裂往往只是因为内衬里留了一个 5 mm 的硬点；真空炉的法兰刀口被磕出毛刺，抽真空时漏率上不去，现场会把怀疑指向泵组而不是那只箱子。更麻烦的是，这些损伤大多在开箱那一刻看不出来——炉衬的隐性受潮要等到第一次烘炉才以爆裂的形式暴露。本文按钎焊炉的部件族给出可执行的装箱参数、内衬分腔方式、露点与烘炉目标以及验收判据，供热处理车间设备科、钎焊炉制造厂与备件仓库在选箱、验收与备件转运时对照使用。

目录

• 钎焊炉的运输环境与选箱边界
• 炉膛耐火材料与炉衬模块的防碰防潮
• 炉胆与辐射管的薄壁防变形
• 加热元件的脆性防断与防吸潮
• 热电偶、补偿导线与控温组件的防振
• 真空炉密封面、O 圈与法兰刀口
• 炉门、观察窗与密封槽的合门精度
• 真空机组与阀件的防护
• 气氛系统部件与氢气管路安全
• 重载炉体件的吊装与鞍座设计
• 内衬分腔、湿度与露点控制
• 到货后的烘炉曲线与升温要求
• 标识、点检、开箱验收与试验依据
• 常见问题 FAQ
• 结语与相关阅读

钎焊炉的运输环境与选箱边界

把"进箱"与"不进箱"的边界先划清，是钎焊炉项目最容易出错的一步。整体炉壳、已砌筑完成的炉体总成、与炉体刚性连接的水冷套与变压器柜这类构件，外形与自重都超出常规防护箱的装载与吊装能力，它们依靠专用钢架、绑扎带与多点吊装在现场周转，强行装箱只会把绑扎体系与箱体一起拖入风险。真正需要专用防护箱的是七类件：陶瓷纤维模块、轻质耐火砖与浇注料预制块；炉胆（马弗胆）、辐射管与耐热合金内筒；电阻带、电阻丝、加热管与 SiC／MoSi₂ 棒状元件；热电偶、铠装测温元件与补偿导线；真空法兰、O 圈、金属密封垫与阀件；炉门、观察窗与密封槽组件；以及成套的紧固件、陶瓷绝缘件与支撑砖。这七类件的共同特征是价值集中在表面状态或几何精度上，必须以套为单位管理，且任何单件超差都会拖累整炉的温场均匀性。

选箱原则可以压缩成三条。第一条是按损伤机理而非按尺寸分腔：怕潮的炉衬、怕弯的薄壁筒体与怕振的测控件，三者的防护逻辑互不兼容，硬塞进同一腔体，就只能取三者中最低的防护等级。第二条是按材质与洁净度隔离：碳钢框架、不锈钢件、陶瓷件与石墨件混放，碳钢掉落的锈屑会污染真空腔与石墨件，石墨粉尘又会污染陶瓷绝缘件表面并成为爬电通道。第三条是按存放周期与烘炉要求确定防潮等级：从发货到砌筑、砌筑到首次升温之间常间隔数周，若跨越雨季或海运，箱内必须做主动防潮并记录湿度卡，而不是靠一层普通塑料膜。违背这三条中的任何一条，损失都不是换一只箱子能覆盖的。

炉膛耐火材料与炉衬模块的防碰防潮

现代钎焊炉的炉膛内衬以陶瓷纤维模块、轻质隔热砖与浇注料预制块为主，它们的隔热性能来自高气孔率，而高气孔率同时意味着低强度与强吸湿性。陶瓷纤维模块的体积密度常见在 128 至 220 kg/m³ 区间（典型值），边缘的抗压强度很低，堆叠时上下模块的自重就足以让底层掉角；轻质砖的显气孔率常高于 60%，在相对湿度 80% 的环境里放置数日即可吸入可观水分。这两类件的损伤都不在出厂检验时显现，而在首次升温时集中暴露。

受潮的炉衬在烘炉阶段有两条失效路径。第一条是爆裂：砖体孔隙内的自由水在 100 ℃ 附近急速汽化，蒸气压超过砖体强度时表层剥落，形成爆坑；爆坑处的炉墙变薄，在高温下出现热点，长期运行还会把炉壳烧红。第二条是隔热性能永久下降：纤维模块受挤压后纤维被压塌，回弹不足，砌筑后接缝处密度偏低，热量从接缝短路外泄，炉壳温度升高，能耗随之上升。因此炉衬模块的包装目标不是"固定住"，而是"不压、不湿、不磨"。

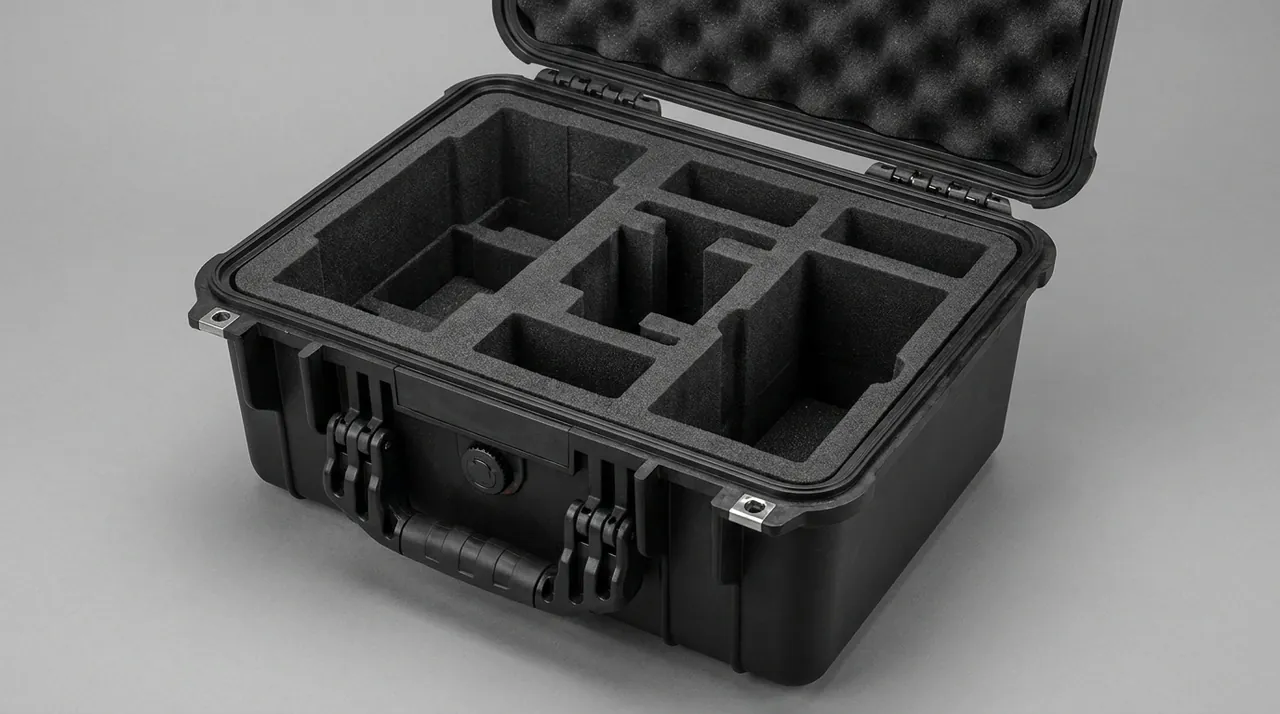

可执行的做法有五条。第一，模块之间不直接堆叠，每块独立放入防潮内衬腔或以单层方式放在承托托盘上，上下层之间设连续隔板，隔板本身要有足够刚度不产生局部下垂。第二，与模块接触的衬垫只允许面接触，禁止任何形式的点接触与线接触——标签钉、绑带扣与内衬的硬质卡爪都是掉角的直接原因，标签应改贴在腔外。第三，整箱采用主动防潮：内衬做低吸湿处理，腔内投低掉屑干燥剂并配湿度指示卡，湿度卡建议每箱至少两处可见位置，便于到货不开箱初判。第四，跨海运输或长期存放项目应在采购技术要求中约定内衬的水分含量与吸湿率检测方法，并要求供应商提供箱体内衬材料本身的吸水率数据，而不是只提供外观与尺寸。第五，砌筑现场若发现模块边缘掉角占比超标，应做整块更换而不是用浇注料填补，填补体的热膨胀行为与纤维模块不同，在热循环下会形成新的裂缝源。

军之甲在承接钎焊炉炉衬件的内衬定制时，通常把模块腔做成带低吸湿衬面的独立托盘格，格与格之间留出人工取放的抓手间隙，并按模块的砌筑顺序编号，让现场不必为找一块边角料而翻乱整箱。对同时发运炉胆与炉衬的项目，内衬结构上会把两者彻底分开——炉衬腔不允许承受任何来自炉胆的载荷。

炉胆与辐射管的薄壁防变形

炉胆（马弗胆）、耐热合金内筒与辐射管是钎焊炉里"看起来是结构件、实际是精度件"的典型。它们承担的是传热与气氛隔离功能，材料多为 310S、Inconel 600／601 或类似牌号的耐热合金，壁厚常见 2 至 6 mm（典型值）。这个壁厚在高温下靠温度自支撑，但在室温下刚度很低：一段直径 400 至 800 mm、长 2 至 6 m 的薄壁筒体，两端简支时中部的自重挠度就足以产生永久椭圆度偏差。运到现场后，椭圆度超差会让筒体装不进炉壳，或者装进后与加热元件、炉衬之间的设计间隙被吃掉，运行时出现局部过热。

损伤机理集中在三类。第一类是弯曲与椭圆化：单点支撑或长跨距运输让筒体在自重与动态冲击下发生塑性变形。第二类是壁面凹坑：吊带勒紧、与箱壁或相邻件的点接触、绑扎点在运输中反复撞击，都会在薄壁上留下凹坑，凹坑在内压或热应力下成为裂纹起源。第三类是焊口与法兰开裂：筒体两端的翻边或焊法兰是应力集中区，若装箱时把筒体一端架空、另一端硬支撑，动态载荷会全部转嫁到焊口。这三类损伤在内窥镜与超声波测厚都能查出来，但现场常常在没有检测手段的情况下直接安装。

可执行的做法有五条。第一，筒体一律使用与筒体外径匹配的弧形托座，托座内弧面覆软质弹性衬垫，接触弧长控制在圆周的 60° 至 90°（经验值），并按跨度设置三至五个托座，使跨距内的挠度尽量小。第二，托座位置避开焊口与法兰，与焊口边缘保持不小于一个壁厚的距离（经验值不小于 30 mm），避免支撑反力直接作用在热影响区。第三，筒体轴向必须做限位：轴向窜动会让托座滑动并把摩擦力集中到某一点，可在筒体一端设固定挡块、另一端设带弹性的浮动挡块，让运输冲击由弹性件吸收。第四，吊带宽度按单位长度载荷选取，禁止用钢丝绳或链条直接兜吊，也禁止把吊点设在法兰螺栓孔上。第五，长筒体不得在箱内单点支撑悬空，也不得让中部下垂；若必须整根发运，应做专用鞍座并核算运输方向上的加速度取值为 0.5 g（经验值）时的惯性载荷。

加热元件的脆性防断与防吸潮

钎焊炉的加热元件种类多，防护逻辑也完全不同，绝不能按"金属件"一概处理。电阻带（常见 FeCrAl 与 NiCr 系）与电阻丝在退火状态下较软，怕的是反复弯折与勒痕；金属加热管的问题是引棒与绝缘子；SiC 棒与 MoSi₂ 棒的问题则是室温脆性——它们在常温下几乎没有塑性变形能力，受力即为断裂，而且断口往往从内部的一个微裂纹起始，外表看不出任何预兆。

MoSi₂ 元件还有一条容易被忽略的机理：低温吸潮粉化。MoSi₂ 在 400 至 600 ℃ 区间会发生加速氧化（业内俗称"粉化"或 pesting），长期停用或存放不当的元件表面会酥化成粉末状而失效。因此这类元件一旦长期封存，包装方案必须给出干燥要求与到货后的预氧化处理要求，通常的做法是在 1000 ℃ 以上保温数小时，使表面生成致密 SiO₂ 保护膜（具体曲线以元件厂推荐为准）。这一条若不在交付文件里写明，现场很容易把"新买就坏"归因于质量问题。

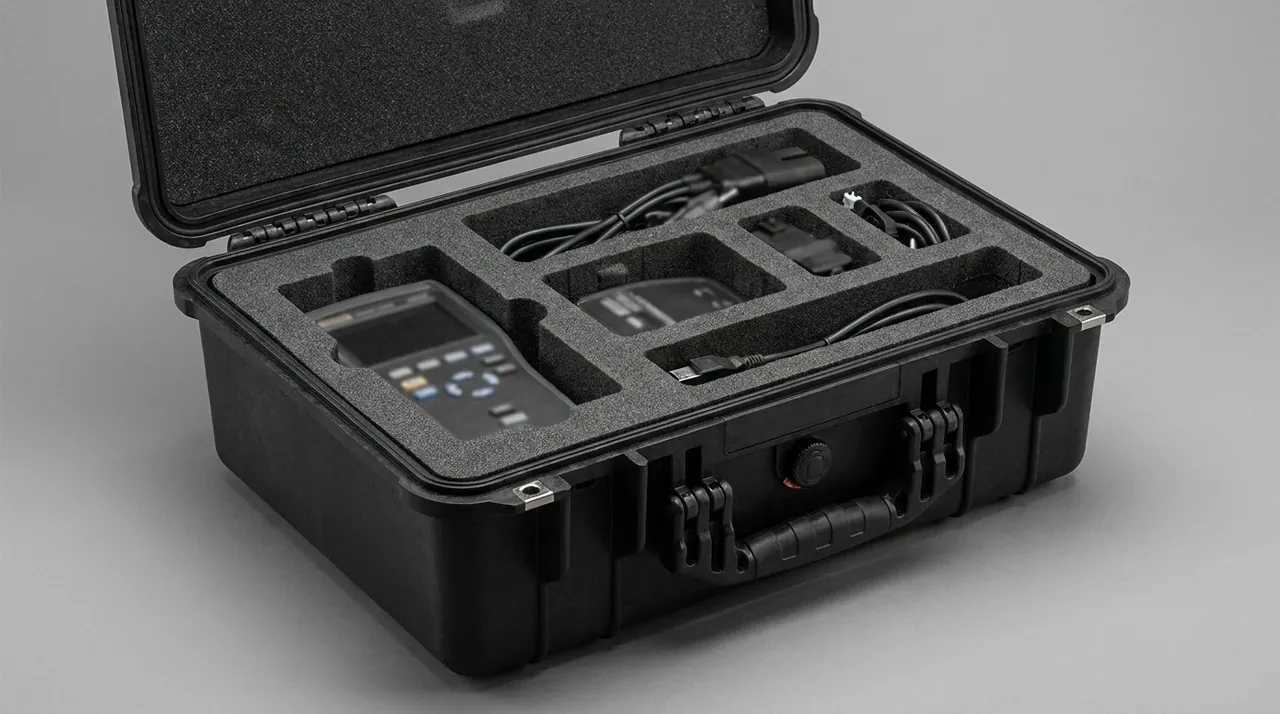

可执行的做法有五条。第一，电阻带（波浪形带材）与电阻丝一律单件定位，用非金属卡爪在带材的直线段限位，禁止叠压、禁止成捆捆扎，也禁止用绳子直接勒在电阻带上——一个勒痕在高温下就是局部过热与断裂起始点。第二，电阻带之间的层间距按带材厚度留出不小于 2 倍厚度的间隙，防止运输振动下的相互摩擦。第三，SiC 与 MoSi₂ 棒采用垂直立放或大半径弧形支承，水平放置时的支点跨距应显著小于棒径允许值，且支点处必须覆软质衬垫；禁止把棒体搁在硬质棱角上。第四，元件腔必须做干燥处理并配湿度指示，尤其是 MoSi₂ 元件，建议单独成腔并记录发货时的相对湿度。第五，引棒、端头与接线端子单独加护，禁止以引棒作为受力点或捆扎点。军之甲在定制这类元件腔时，通常按元件外形做仿形卡槽并把卡槽做成可拆结构，使现场能从上方逐件提取而不是整层抽出，从而避免抽取过程中相邻元件被带倒。

热电偶、补偿导线与控温组件的防振

钎焊炉的温场精度依赖热电偶与控温回路，而这两类件的失效方式与结构件完全相反：它们不怕重载，怕的是高频振动与微小的机械扰动。标准热电偶的精度等级常按 IEC 60584 或 GB/T 16839 分级，一支 K 型或 N 型热电偶在经历剧烈振动与反复弯折后，热电极的晶格缺陷与冷加工硬化会让示值产生漂移，而这种漂移在校验室里查不出规律，只能表现为产品钎焊质量批次性波动。

补偿导线的防护同样容易被忽视。补偿导线的作用是把热电偶冷端延伸到控温仪表并补偿中间温度，它的绝缘层与屏蔽层一旦被反复弯折到小于最小弯曲半径，就会在导线的铜芯上产生微裂纹，接头处形成寄生热电势，控温表读到的温度与炉内实际温度出现偏差。这个偏差在 450 至 1150 ℃ 的钎焊区间里，足以影响钎料的润湿与铺展。铠装热电偶的陶瓷绝缘套管则与 SiC 棒一样是脆性件，管内绝缘珠在振动下相互摩擦会造成绝缘电阻下降。

可执行的做法有四条。第一，热电偶本体采用带弹性衬的独立槽位，槽宽按偶体直径加 2 至 3 mm 留量（经验值），让偶体在运输中被软衬抱住而不是在硬孔内碰撞；偶体不得作为捆扎的受力点。第二，铠装偶的弯曲半径按厂家规定执行，装箱时连同保护套管一起入箱，不允许为省空间把偶体强行盘小。第三，补偿导线按不小于厂家规定的最小弯曲半径盘放，盘放半径宜取线径的 10 至 20 倍（经验值），盘绕后用软带轻缚，禁止打死结、禁止用扎带勒紧成束，接线端子另加护套并做标记。第四，控温组件（记录仪、温控模块、可控硅调功单元）按精密电子件对待：防振、防静电、防潮，建议在内衬中设独立腔并配防静电气泡袋，运输与存放期间保持离地离墙。

真空炉密封面、O 圈与法兰刀口

真空钎焊炉的密封体系是整台设备漏率的第一道关口，而密封件的包装恰恰是最容易被当成"小件"随意丢进箱里的环节。真空法兰常见 CF（刀口金属密封）、KF（弹性卡箍密封）与 ISO-K 等型式，其中 CF 法兰的刀口是靠铜垫在刀口上塑性变形形成密封线，刀口上一道毛刺、一个凹坑或一次交叉划伤，都会让漏率达不到设计要求。现场排查真空度不足时，往往先去怀疑泵组与真空计，最后才发现问题在法兰刀口上，排查代价极高。

O 圈的失效机理与刀口不同，它主要怕三件事：避光、避热与避压缩永久变形。氟橡胶（FKM）与硅橡胶（VMQ）密封圈在紫外线与臭氧下会加速老化，在高温下会加速交联或分解，在长期受压下会产生永久压缩变形而失去回弹。因此 O 圈不应长期处于被压紧的状态，也不应与油脂、有机溶剂混装，更不应与碳钢件直接接触。

可执行的做法有五条。第一，CF 法兰的刀口加装塑料或铝制护环，护环内径略大于刀口外径，使任何外来物无法直接触及刀口；法兰面之间不得直接对放，必须加隔板。第二，KF 与 ISO-K 法兰的橡胶密封面贴可剥离低粘防护膜，膜材选不残留胶的类型，避免残胶在密封面上形成颗粒源。第三，O 圈按规格单件袋装，袋材用无氯无硫的中性材料，袋内避光，整批集中放在阴凉腔内；建议同一腔内的 O 圈不叠压，避免长期压缩变形。第四，金属密封垫（无氧铜垫、铝垫）单独包装并保护密封面，禁止与碳钢件混装，避免电偶腐蚀与铁污染。第五，密封件腔内不得放置纸质标签与低密度开孔泡沫，改用聚酯标签或外贴标识，因为纸与开孔泡沫吸湿后会在密封面上留下水痕与纤维。

炉门、观察窗与密封槽的合门精度

炉门是钎焊炉上开合最频繁的运动部件，它的合门精度由门框、门体、铰链、锁紧机构与密封槽共同决定。炉门在运输与存放中受损的方式很有代表性：门体在箱内平放时，门框的合门面直接压在衬垫上，任何一颗落在衬垫上的砂粒都会在合门面上压出一个印；观察窗的玻璃在门体自重下承受弯曲应力，运输冲击下可能出现边缘裂纹，而边缘裂纹在升温后的热应力下会扩展成贯穿裂纹。

密封槽（用于嵌装 O 圈或密封绳的沟槽）的损伤更隐蔽。沟槽的槽底与两侧面构成密封的几何基准，槽口若有磕碰毛刺，安装密封绳时会划伤密封件，密封件被划伤后在热循环下很快失效；槽底若有压痕，密封件的压缩量在设计值上下波动，门体局部就出现漏气点。

可执行的做法有四条。第一，门体的合门面（与门框贴合的面）贴可剥离防护膜，并在门体与门框之间加装成型隔垫，使两个加工面不直接接触；禁止在合门面上直接放置任何金属工具或紧固件。第二，观察窗玻璃采用立式或大角度倾斜固定，使玻璃主要承受面内压力而不是弯曲应力；玻璃与金属框之间加软质衬垫，螺栓预紧按对角线顺序分次施加，避免局部应力集中。第三，铰链与锁紧机构在装箱前做防护，销轴部位加护套，螺纹部位加护帽；铰链属于运动副，任何砂粒进入都会加速磨损并影响合门重复性，这一点与通用防护箱的铰链与锁扣设计思路相通，选型时可参考工具箱铰链、锁扣与密封结构的选材与寿命评估方法。第四，密封槽在装箱前彻底清理并检查槽口，确认无毛刺后贴膜保护；成套的密封绳、压条与紧固件按规格分格，禁止混装。

真空机组与阀件的防护

真空钎焊炉的抽气系统由旋片泵、罗茨泵、扩散泵或分子泵组合而成，加上各级阀件与真空计，构成一条对洁净度与密封性都敏感的链路。这些件在出厂时多已做过动平衡与检漏，运输与存放中的两类风险会直接抵消这些工序：一是转子与轴承的锈蚀，二是密封面与波纹管的机械损伤。

真空泵的转子与泵腔在出厂时通常涂有防护油，但长期存放或跨海运输中的温湿循环会让防护油乳化，泵腔与转子表面出现浮锈；分子泵的转子是高转速件，任何异物进入都会在启动时造成致命损伤，因此分子泵的进出气口在运输中必须保持封堵状态，且封堵只能在安装前的最后一刻拆除。波纹管阀与挡板阀的波纹管是薄壁弹性件，反复弯折或受侧向力会疲劳开裂，装箱时必须以自然状态放置，不得被压在其他件下面。

可执行的做法有五条。第一，泵组件的所有接口在装箱前用原厂保护盖或带 O 圈的堵头封闭，禁止用胶带或棉纱临时封堵；分子泵的封堵保持到安装前。第二，泵体以原姿态（按厂家标示的安装姿态）放置在内衬上，不得倒置或侧躺，避免润滑油进入泵腔或从轴封渗出。第三，阀件的波纹管与阀杆不得承受侧向力，装箱时用独立腔位限定位置，阀体重量由衬垫承担而不是由管路接口承担。第四，真空计（皮拉尼规、电离规）的规管是玻璃或陶瓷件，按脆性件处理，独立腔位加软衬，规管接口加护帽。第五，整套真空件建议单独成腔并与炉衬、耐火件完全分开，因为耐火件掉落的粉尘是真空系统最忌讳的污染源。

气氛系统部件与氢气管路安全

气氛保护钎焊炉常用氢气、氮气、氨分解气或它们的混合气，气氛系统的部件在包装上有一条高于一般工业件的约束：任何与氢气长期接触的部件都不能在包装环节留下油脂、棉纱与有机残留。氢气在高压下的点火能很低，管路内壁的油污、纤维与残留溶剂都是潜在的点火源与污染源，因此在装箱前必须完成脱脂与吹干，且包装材料本身不得析出增塑剂或油脂。

可执行的做法有四条。第一，减压阀、流量计、安全阀与电磁阀在装箱前完成脱脂与干燥，接口加护帽；流量计内的转子与锥管为玻璃件，按脆性件独立固定。第二，管路与管接头按规格分格，内壁封堵防止粉尘进入；不锈钢管不得与碳钢件直接接触，避免铁污染与电偶腐蚀。第三，氢气报警器与火焰检测器的探头为传感件，按精密电子件防护，禁止与磁性件同腔存放，也禁止在运输中受剧烈振动。第四，安全阀的整定值由弹簧预紧决定，运输中的剧烈振动不会改变整定值但会改变阀瓣的落座状态，因此到货后应做动作检查而不是直接投用。这一条建议写进开箱验收清单。

重载炉体件的吊装与鞍座设计

炉胆、辐射管组件、炉门总成与真空腔体属于重载件，单件重量从数十公斤到数吨不等。装箱后的受力链条必须完整地从工件传到内衬、传到箱底、再传到托盘与运输工具；这条链条里最容易被忽略的是动态放大——公路运输中路面不平引起的载荷峰值可达静载的 1.5 至 3 倍（经验值），落箱时的瞬时冲击更高。若内衬按静载设计，运输中就会出现内衬压实、工件移位甚至箱底开裂。

可执行的做法有四条。第一，箱底设置承重梁或由承重托盘承压，让重件的载荷通过托盘直接传到运输工具，而不是由箱壁与角件承担。第二，鞍座的接触面积按接触应力控制，与加工面或薄壁筒体接触的软质材料的许用接触应力常取 2 至 5 MPa（经验值），据此反算接触面积与支撑宽度，并把计算过程留在设计文件里。第三，绑扎角度控制在 30 至 45°之间，禁止垂直向下压紧，因为垂直绑扎只能提供摩擦约束，一旦内衬被压实就会松脱。第四，起吊点与重心位置在箱体外部明确标注；偏心装载时应在内侧加配重或调整腔位，避免吊装时箱体倾斜。长条形重件在箱内不得单点支撑悬空，也不得让中部下垂，应增加支撑点数量使跨距控制在合理范围内。

重载件的吊装方式同样要写进作业指导书：起吊时使用工件自带的吊耳或宽幅吊带兜住筒体两端，禁止用钢丝绳、链条直接勒过薄壁筒体或法兰密封面，也禁止把吊点设在加热元件、热电偶套管或真空接口上。这些要求做成图示比口头交底落地得多。同时发运炉胆与炉衬的项目，应把炉衬单独立式存放，不得平叠在炉胆之上——炉衬的抗压能力远低于炉胆。

内衬分腔、湿度与露点控制

钎焊炉部件箱的内衬不是一个装饰件，而是整套防护方案的承载体。它要同时满足四项功能：为脆性件提供柔性限位、为薄壁件提供连续支撑、为怕潮件提供可控湿度的封闭小环境、为不同材质提供电气与化学隔离。EVA、聚氨酯与聚乙烯等内衬材料的硬度、回弹与吸湿特性差异很大，选型逻辑可参考EVA 内衬定制工艺中关于硬度分级与加工公差的说明，再按本项目的部件族重新校核。

分腔设计有四条准则。第一，物理断开优先于软性隔离：不同材质之间用硬质隔板断开，隔板上方加软质密封条形成弱隔离，而不是仅靠一层软垫。第二，湿度分区：炉衬腔与元件腔做主动防潮并配湿度指示卡与低掉屑干燥剂；密封件腔做干燥避光；真空件腔做洁净防尘。第三，重量分布：重件置于箱体几何中心附近并靠近承重梁，轻件与脆件在四周，避免运输中箱体重心偏移导致吊装失稳。第四，可维护性：干燥剂与湿度卡应能从箱体外侧或顶部单独取放，不必为更换干燥剂而打开全部腔体。

关于湿度与露点的目标值，可以给出可执行的量级：一般钎焊炉备件在封存期内的箱内相对湿度宜控制在 60% 以下，炉衬与 MoSi₂ 元件腔建议控制在 40% 以下（经验值）；若项目有明确的真空度与露点指标，应在采购技术要求中给出箱内湿度与到货检查方法，而不是把指标留给现场凭经验判断。需要说明的是，这些数值是方案设计的控制目标而不是对现场的承诺值，实际表现与封存时长、跨区运输的气候条件以及干燥剂更换周期都有关。

到货后的烘炉曲线与升温要求

钎焊炉部件最特殊的一点是：包装的终点不是开箱，而是首次升温。箱内做得好不好，要靠烘炉曲线才能验证。新建炉、更换炉衬或长期停用的炉子，其炉衬与浇注料中都含有可观的物理水与结晶水，必须按分阶段升温曲线缓慢排除，否则前述的爆裂与裂缝必然出现。

可执行的要点有四条。第一，分阶段升温：通常按低温段（100 至 200 ℃）长时间保温排物理水、中温段（300 至 600 ℃）缓慢升排除结晶水、高温段按工艺升到工作温度的思路编制曲线，各段的保温时长与升温速率应依据炉衬材料供应商的推荐值与炉衬厚度确定，不建议照搬其他炉型的曲线。第二，控制升温速率：厚壁浇注料与轻质砖的允许升温速率不同，轻质砖可较快，浇注料必须更慢，因为浇注料的残余水分更难排出。第三，通风与排气：烘炉期间应保持炉膛排气通道畅通，让水汽及时排出，避免水汽在低温区冷凝后回落。第四，MoSi₂ 元件的预氧化：新装或长期封存的 MoSi₂ 元件应在 1000 ℃ 以上保温数小时以形成 SiO₂ 保护膜，具体温度与时间以元件厂推荐为准，不能与炉衬烘炉混为同一工序。

若项目涉及钎焊后再进行工件处理或需要热处理炉衔接，炉膛砌筑与升温的注意事项可与工业炉设备箱的炉衬与烧嘴防护对照阅读，两者的共性在于炉衬都是"怕潮多于怕碰"的部件，但钎焊炉的升温速率要求通常更严，因为它的温场均匀性直接决定钎焊质量。

标识、点检、开箱验收与试验依据

包装标识与开箱验收是把前面所有设计落到现场的最后一道工序。外箱标识建议按 GB/T 191 与 GB/T 13384 的要求，标出"易碎物品"、"向上"、"怕雨"、"禁止翻滚"与堆码层数限制，同时给出箱号、总重、重心位置与吊点位置。对于同时发运多只箱的项目，应在每只箱上标注"部件族"与"对应炉型工位号"，避免现场把 A 炉的炉胆装到 B 炉上。

开箱验收建议按部件族分清单执行：炉衬模块检查掉角与含水情况（可用便携式水分仪抽测）；炉胆与辐射管抽测圆度与壁厚，检查有无凹坑；加热元件逐件目视检查裂纹与端部损伤，并记录元件腔湿度卡读数；热电偶与补偿导线检查外观与通路，补偿导线的极性标识是否清晰；真空法兰检查刀口有无毛刺、O 圈有无老化裂纹；炉门检查合门面有无压痕、观察窗有无边缘裂纹；真空与气氛件检查封堵是否完好、有无受潮迹象。任何一项不合格都应记录并通知供应商，而不是靠现场"先用着看"。

关于试验依据，建议在采购技术要求中区分三类依据的用途：ISTA 与 GB/T 4857 系列用于包装件在运输中的振动、冲击与堆码性能评价；ASTM D4169 用于按配送周期设计试验序列；GB/T 10125（中性盐雾）用于对箱体五金件与内衬接触组合的防腐能力做对比排序。需要明确说明的是，盐雾试验提供的是不同方案的排序依据，不能用它直接推算现场寿命，也不能据此宣称任何"认证"。同样，MIL-STD-810H 的相关条款在本领域只作为环境试验方法依据使用，例如用于定义振动与温湿度循环的试验条件，并不代表产品获得军用认证。军之甲在钎焊炉部件箱项目中通常按部件族配套密封件、堵头、干燥剂与湿度卡，并可提供箱体尺寸、内衬结构与五金件的检验文件，按图纸尺寸、部件重量分布与运输路径出具内衬方案与试验建议，支持 OEM/ODM 与批量供货。

常见问题 FAQ

问：钎焊炉炉衬（陶瓷纤维模块）运输中最怕什么？为什么说"怕潮"多于"怕碰"？

答：最怕三件事：边缘掉角、受潮与压缩变形，其中受潮的后果最严重且最难在开箱时发现。陶瓷纤维模块的体积密度常见在 128 至 220 kg/m³（典型值），抗压强度很低，堆叠自重就足以让底层掉角；但掉角一般在开箱时肉眼可见，可以及时索赔或更换。受潮不一样：轻质砖与纤维模块的显气孔率高，在相对湿度 80% 的环境里放置数日即可吸入大量水分，开箱时外观完全正常，等到首次烘炉时孔隙内的自由水急速汽化，蒸气压超过材料强度就会形成爆坑，爆坑处炉墙变薄并在高温下产生热点；同时纤维被压塌后回弹不足，砌筑接缝密度偏低，热量从接缝短路外泄，炉壳温度升高、能耗上升。因此炉衬模块的包装目标是不压、不湿、不磨：每块独立防潮腔或单层托盘存放、只允许面接触、腔内配低掉屑干燥剂与湿度指示卡，跨海运输还应约定内衬吸湿率检测方法。

问：MoSi₂ 加热元件为什么新买的也会"放坏"？包装上要怎么防？

答：MoSi₂（二硅化钼）元件存在一个与使用温度直接相关的失效机理：它在 400 至 600 ℃ 区间会发生加速氧化，业内俗称"粉化"（pesting），长期停用或存放不当的元件表面会酥化成粉末状而失效。所以元件并不是在存放中"被碰坏"，而是被潮气与温度循环共同作用而失效。包装与交付上要抓三点：第一，元件腔必须做主动防潮并配湿度指示卡，MoSi₂ 建议单独成腔，并对发货时的相对湿度做记录；第二，元件本体在室温下极脆，必须垂直立放或以大半径弧形支承，支点处覆软质衬垫，禁止搁在硬质棱角上，也禁止把引棒作为受力点；第三，把"到货后预氧化"写进交付文件——新装或长期封存的元件应在 1000 ℃ 以上保温数小时，使表面生成致密 SiO₂ 保护膜，具体曲线以元件厂推荐为准，且不能与炉衬烘炉混为同一工序。做到这三点，现场就不会把"新买就坏"错误归因于元件质量。

问：电阻带（FeCrAl／NiCr）为什么不能成捆捆扎运输？

答：电阻带与电阻丝在退火状态下较软，成捆捆扎会带来两类不可逆损伤。第一类是勒痕：捆扎绳或扎带在带材上勒出的凹痕，在常温下只是外观问题，但上机通电后该处截面变小、电阻增大，形成局部热点，长期运行就从这里断裂，且断口位置往往与勒痕位置一致。第二类是层间摩擦：成捆状态下相邻带材表面在运输振动中持续微动摩擦，会把表面氧化皮与金属磨屑磨下来，既污染元件表面，也让带材厚度局部减薄。正确做法是单件定位：用非金属卡爪在带材的直线段限位，层与层之间留出不小于 2 倍带材厚度的间隙，禁止把电阻带作为捆扎的受力点，也禁止与其他件混装。电阻丝的螺旋段还应加芯棒支撑并做轴向限位，防止螺距在振动中被压并，压并后的螺旋段在通电时散热条件改变，同样会成为失效起点。

问：真空炉的 CF 法兰刀口和 O 圈，运输防护的重点有什么不同？

答：两者防的对象完全不同，混装是常见错误。CF 法兰靠铜垫在刀口上塑性变形形成密封线，刀口上任何一道毛刺、凹坑或交叉划伤都会让漏率达不到设计要求，所以防护重点是"隔离外来物"：刀口加装塑料或铝制护环，法兰面之间不得直接对放而必须加隔板，禁止与碳钢件混装以避免铁污染。O 圈的失效机理则是材料老化与永久压缩变形，主要怕光、怕热、怕长期受压，所以要单件袋装、袋材选无氯无硫中性材料、整批集中放在阴凉避光腔，同一腔内不叠压，远离油脂与有机溶剂。此外，两者所在的腔体都不能放纸质标签与低密度开孔泡沫，这两类材料吸湿后会在密封面上留下水痕与纤维，成为颗粒源。到货验收时，CF 刀口应在放大镜下检查有无交叉划伤，O 圈应检查有无老化裂纹与永久变形，金属垫应检查密封面有无氧化。

问：炉胆（马弗胆）这类薄壁筒体在箱内怎么做支撑才不会变形？

答：核心是两条：连续多点支撑、避开焊口。薄壁筒体（壁厚常见 2 至 6 mm，典型值）在室温下刚度很低，一段直径 400 至 800 mm、长 2 至 6 m 的筒体，若两端简支而中部悬空，自重与运输冲击就会让它产生永久椭圆度偏差。可执行的做法是使用与筒体外径匹配的弧形托座，托座内弧面覆软质弹性衬垫，接触弧长控制在圆周的 60° 至 90°（经验值），并按跨度设置三至五个托座，使跨距内的挠度尽量小；托座位置要避开焊口与法兰，与焊口边缘保持不小于 30 mm 的距离，避免支撑反力直接作用在热影响区。此外还要做轴向限位：一端固定挡块、另一端带弹性的浮动挡块，让运输冲击由弹性件吸收，否则筒体在托座上来回滑动会把摩擦力集中到某一点。吊装时禁止用钢丝绳或链条直接兜吊，也禁止以法兰螺栓孔作为吊点。

问：补偿导线被弯折过会不会影响炉温精度？

答：会，而且这类偏差在校验室里很难复现，最终表现为产品钎焊质量的批次性波动。补偿导线的作用是把热电偶冷端延伸到控温仪表并补偿中间温度，它的铜芯与绝缘层被反复弯折到小于最小弯曲半径后，铜芯会产生微裂纹，接头与过渡处形成寄生热电势，控温表读到的温度与炉膛实际温度之间出现固定或缓慢漂移的偏差。在 450 至 1150 ℃ 的钎焊区间里，这种偏差足以影响钎料的润湿与铺展，表现为局部未钎透或钎料流失。防护做法是：按不小于厂家规定的最小弯曲半径盘放，盘放半径宜取线径的 10 至 20 倍（经验值）；盘绕后用软带轻缚，禁止打死结、禁止用扎带勒紧成束；接线端子另加护套并做清晰标记；与热电偶本体检具分腔存放，避免偶体或工具压在线束上。到货后建议测量线束的通路与绝缘，并核对极性标识。

问：到货后的烘炉为什么不能照搬其他炉型的升温曲线？

答：因为炉衬材料的含水特性与厚壁程度决定了允许升温速率，而不同炉型的炉衬构成差别很大。钎焊炉的炉衬以陶瓷纤维模块、轻质隔热砖与浇注料预制块为主，轻质砖与纤维模块的允许升温速率较快，而浇注料因为残余水分更难排出，必须用更慢的速率与更长的保温时长。烘炉的目的也不只是"排物理水"：低温段（100 至 200 ℃）主要排物理水，中温段（300 至 600 ℃）主要排结晶水，各段的保温时长应依据炉衬材料供应商的推荐值与炉衬厚度确定，照搬其他炉型的曲线很容易在中温段升得过快而留下内裂纹。烘炉期间还要保持排气通道畅通，让水汽及时排出，避免在低温区冷凝后回落。另外，MoSi₂ 元件的预氧化（1000 ℃ 以上保温数小时，以形成 SiO₂ 保护膜）是独立工序，不能与炉衬烘炉混为同一过程，两者的温度目标与保温逻辑完全不同。

问：盐雾试验（GB/T 10125）与 MIL-STD-810H 在钎焊炉部件箱选型中能起什么作用？

答：它们的作用是提供试验方法与方案排序依据，而不是签发认证。GB/T 10125 中性盐雾试验用于对箱体五金件（铰链、锁扣、角件）与"内衬材料＋工件基体"接触组合的耐蚀能力做加速对比，例如比较不同不锈钢牌号或不同镀层体系在相同工况下的外观变化，并测量试验前后的铰链开合力矩差异，这种排序结论比外观照片更有说服力。但它不能用来直接推算现场寿命，因为盐雾箱的温湿、喷雾与沉降条件与沿海车间或高湿仓库的实际环境并不等同，现场还存在昼夜结露、粉尘磨蚀与热循环等叠加因素。MIL-STD-810H 的相关条款在本领域只作为环境试验方法依据使用，例如用于定义振动与温湿度循环的试验条件与量级，用于指导设计与验证，并不代表产品获得军用认证。采购文件中应把这两类依据的作用写清楚，避免在商务沟通中被误读为资质声明。

结语与相关阅读

钎焊炉部件箱的方案可以概括成四句话：炉衬模块独立防潮承托，炉胆与辐射管弧形多点防变形，加热元件按材质分腔防脆断，测控与密封件精密防振。军之甲在承接钎焊炉部件箱订制时，通常把炉衬防潮腔、炉胆承重腔、加热元件腔、测控件腔与真空密封件腔在内衬结构上做成互不相通的独立单元，按部件族配套密封件、堵头、干燥剂与湿度卡，可按图纸尺寸、部件重量分布与运输路径出具内衬方案与烘炉建议，支持 OEM/ODM 与批量供货。制造方：客信新材料（广东）有限公司。
