箱体仓储为什么按层数控制，而不是按总重量？

压痕由接触压强决定，同一托总重相同，层数越多角垫受力越集中。层数在现场最容易核对，拿它当指标。

已经压出的印痕能自己回弹吗？

0.3 毫米以内的浅印，卸载后两周可恢复大半；超过 0.6 毫米已有塑性变形，回弹有限，只能降级。

库房没有空调，怎么防翘曲？

先降层数再谈通风。屋面下加隔热吊顶可降 8 至 10℃，配合轴流风机排热，堆高守在四层。

紫外线老化多久能看出来？

窗边库位约 12 个月可见 ΔE 2 左右的色差，露天堆场 6 个月就有粉化，库心两年也未必到 ΔE 1.5。

抽检 10% 够不够？

对压痕与色差够用，这两项在批内分布均匀。裂纹与锁扣失效属随机缺陷，抽检必漏，应改为全检才稳妥。

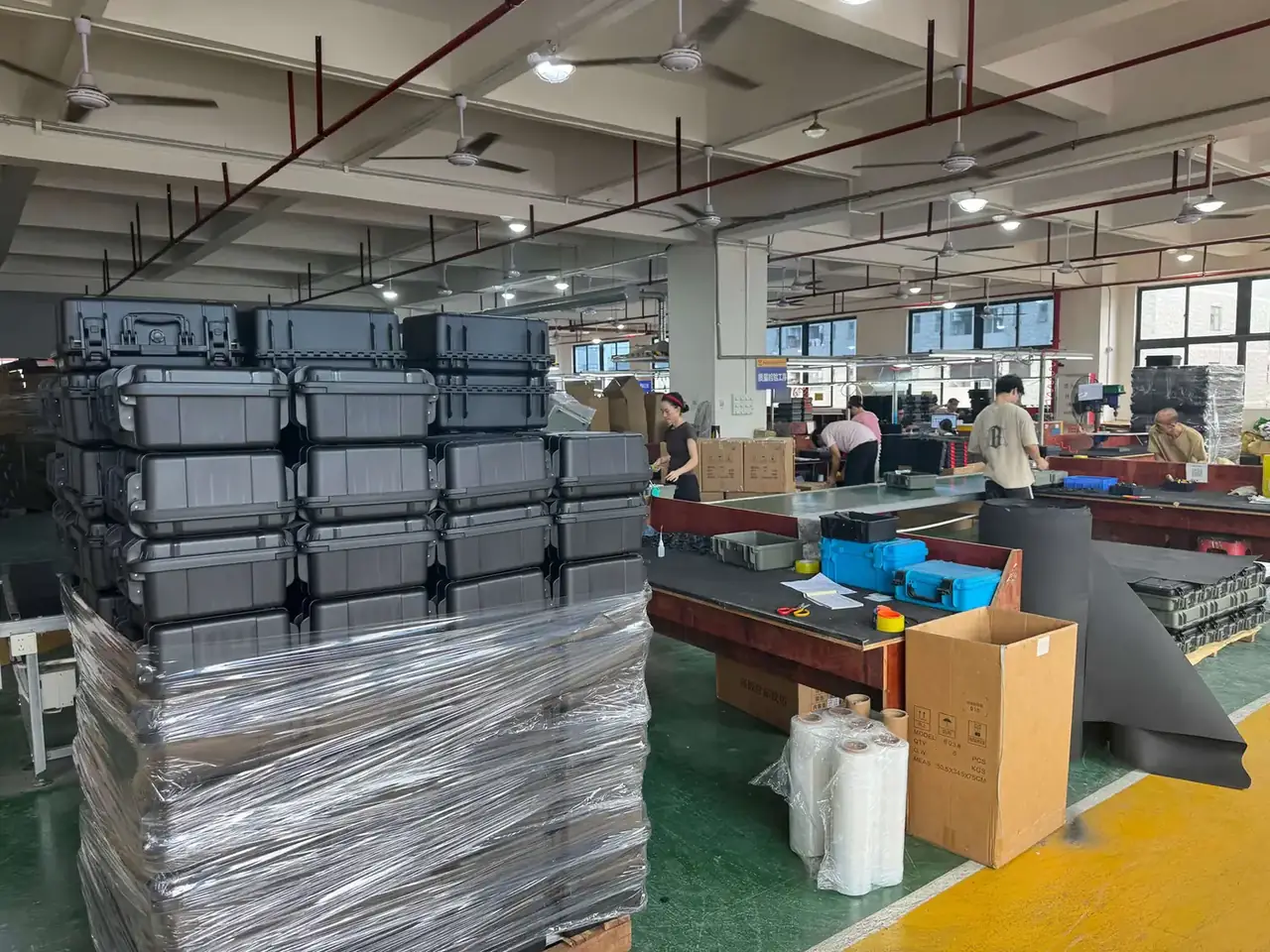

箱体仓储的损伤预防：压痕、变形与紫外线老化

快速答案：箱体仓储的损伤只有三类：压痕、翘曲与紫外线老化。压痕取决于接触应力与受压时间，堆到六层时底层角部约 0.3 兆帕，超过 30 天开始留印；翘曲发生在屋面下温度超过 45℃ 的库位；紫外线按年辐照量累积，窗边是库心的六倍。进仓按 10% 抽检，压痕超过 1.0 毫米即判废。

一、箱体仓储的三类损伤从哪来

箱体在库里不承受载荷，只承受自重堆码、温度、光照三种静态作用。它们不让箱体立刻失效，只在几十天到两年里缓慢改变尺寸与表面，出库才发觉盖合不上。

三者可逆性不同。压痕是黏弹性变形，卸载后有部分回弹，0.3 毫米以内的印痕两周可恢复到肉眼难辨；翘曲与粉化、色差都不逆。

判断来源看位置：压痕在箱底四角与底筋交点，接触面积最小；翘曲多在靠屋面或西墙的库位；紫外线老化只见于迎光面。

损伤类型	主导因素	起效条件	可逆性	典型位置
堆码压痕	接触应力乘时间	0.3 兆帕持续 30 天	部分回弹	箱底四角
翘曲变形	温度与残余应力	库温 45℃ 以上	不可逆	盖面、口沿
紫外线老化	累积辐照量	年辐照 300 千瓦时每平方米	不可逆	迎光面
缠膜勒痕（属压痕）	薄膜张力	张力 20 牛以上	缓慢回弹	箱体腰部

二、堆码压痕：接触应力、层数与时间

箱体仓储的压痕算式不复杂：底层承受上方全部重量，重量经几个角垫下传。单箱 7.5 公斤、堆六层，底层托住 37.5 公斤；四个角垫接触面积合计约 1200 平方毫米，压强 0.31 兆帕。

常温下这个值不算高，但温度一升，蠕变就跟上，30℃ 以上每再升 10℃ 约翻一倍：25℃ 的库放 60 天只有 0.2 毫米印痕，40℃ 的屋面下第 20 天就到 0.6 毫米。

层数要与存放时长一起定。壁厚 3.5 毫米的箱体常温库可堆八层，存放超过 90 天则六层更稳；壁厚 2.8 毫米的四层封顶。

堆码层数	底层接触压强（兆帕）	30 天印痕（毫米）	建议最长存放（天）
3 层	0.16	0.1 以内	180
4 层	0.21	0.2	150
5 层	0.26	0.3	120
6 层	0.31	0.4	90
8 层	0.42	0.8	45

缠膜是另一种压力，张力过大会在腰部勒出横向带痕，手工缠膜守在 15 牛以内，机器预拉伸后设到 12 牛。

三、高温与残余应力下的翘曲变形

箱体仓储中的翘曲，根子在注塑时就埋下。侧壁 3.5 毫米、加强筋根部 2.2 毫米，冷却速度不同，收缩量差 1.5%，脱模时冻结成残余应力，到 45℃ 以上开始释放，箱体朝薄的一侧弯。

仓库达到 45℃ 不难。单层彩钢屋面下、无机械通风的库位，夏季午后气温 35℃ 时，距屋面 1 米内的空气可到 52℃；西晒墙附近的箱体表面再高 15℃。

判定用对角线差：600 毫米见方的箱体，盖面对角线之差不超过 1.8 毫米，即 0.3%；口沿平面度用塞尺量，500 毫米内不超过 2 毫米。

姿态也有影响：架在两根横梁上等于两点支撑，自重把箱底压出弧形，应整面垫平；错位超过 50 毫米，翘曲与压痕同时出现。

库位条件	夏季最高温度	翘曲风险	处置建议
空调库，25℃ 恒温	26℃	低	可堆八层，存放 180 天
普通库，机械通风	38℃	中	堆六层，避开西墙
屋面下，无通风	52℃	高	堆四层，加隔热吊顶
露天月台	60℃ 以上	极高	不超过 7 天，遮阳

四、紫外线老化：辐照量、色差与粉化

箱体仓储的紫外线损伤按累积量算，不按时间算。华南水平面一年总辐照约 1100 千瓦时每平方米，紫外波段占 5%；窗玻璃挡掉大部分 UVB，却放过九成 UVA，靠窗库位照样老化。

色差最先出现。ΔE 到 1.5 人眼刚能分辨，到 3 已能看出两托不是一批，超过 5 判为不合格。深色箱体吸热多，光氧与热氧老化叠加，ΔE 上升比浅色快约三成。

粉化更严重。按 ISO 4628-6 评级，1 级轻微，手指擦才见粉；2 级明显粉化，表面失光且擦拭留痕，表层分子链已断裂，拉伸强度保持率常掉到 80% 以下。

阻断办法很直接：箱体放到距窗 2 米以外，玻璃贴截止波长 380 纳米的紫外线吸收膜，或挂遮光率 90% 的窗帘，窗边辐照可降到八分之一；露天暂存加遮阳棚，暴晒不超过 7 天。

库位	年紫外辐照（千瓦时每平方米）	24 个月色差 ΔE	表面状态
库心，无窗	8	1.0	无粉化
距窗 3 米	22	2.1	轻微失光
窗边 0.5 米	130	5.4	明显粉化
露天堆场	55	4.2	局部粉化

五、进仓检验、抽检比例与判废标准

箱体仓储的进仓检验要分清全检与抽检：外观、锁扣、提手逐箱过，尺寸、压痕深度、色差按批抽。批次按同一规格、同一生产日划分，一批不超过 2000 箱。

抽检比例按批量递减：500 箱以下抽 10%，501 至 2000 箱抽 8%，2000 箱以上抽 5%，最少 10 箱。测压痕用钢直尺加塞尺，空载放平板上取最深点；色差用分光测色仪。

判废线写死在检验卡上：压痕超过 1.0 毫米判废，0.5 至 1.0 毫米降为 B 类用于非外观面；翘曲超过对角线 0.3% 判废；ΔE 超过 5 或粉化到 2 级判废；裂纹一律判废。

检验项	器具与方法	抽检比例	合格限	判废限
压痕深度	钢直尺加塞尺，取最深点	10%	≤0.5 毫米	>1.0 毫米
盖面对角线差	卷尺，两次读数取差	5%	≤1.8 毫米	>1.8 毫米
口沿平面度	塞尺，500 毫米长度	5%	≤2 毫米	>2 毫米
色差	分光测色仪，D65 光源	每批 3 箱	ΔE≤3	ΔE>5
裂纹	目视加 5 倍放大镜	全检	无	任何长度

库位温度留记录，每 30 分钟采一次，记录仪贴在货架立柱 1.5 米高处；连续三天超过 45℃ 的库位，存放上限降一层。

结论

箱体仓储的损伤预防不靠库房多高级，靠三件事：层数压到与存放时长匹配，温度守在 45℃ 以下，光挡在窗外。压痕看接触压强与天数，翘曲看屋面温度与支撑方式，老化看累积辐照量。进仓按 10% 抽检、按 1.0 毫米判废，出库才不会遇到盖不合、色不一致的麻烦，这是箱体仓储的底线。

本文仅讨论容器（箱体）侧的规格与设计含义，不涉及箱内物品的任何操作、装填或使用事项。
