快速答案：五金工具箱的壁厚不能先定数再找理由，要从载荷反推：先算提行、堆码与跌落三种载荷，定内腔净空，再按内腔跨距配侧壁厚与筋距，最后用单点承压和落震反校。28 kg 周转级的箱体，常见落点是底 4.5 mm、侧壁 3.5 mm、筋间距 85 mm。
目录
- 五金工具箱的承重该从哪一步算起
- 内腔净空怎么换算成外形尺寸
- 壁厚与加强筋怎么配对
- 整箱承重与堆码怎么校核
- FAQ
一、五金工具箱的承重该从哪一步算起
先分清三个载荷，再谈壁厚。提行载荷走提手两侧的固定点，28 kg 的箱子装满后，单侧固定点要长期承受约 140 N，行走时按 1.5 倍动载系数算，瞬时到 210 N。堆码载荷压在顶面，仓库存 4 层时最下面一只要吃住 3 只箱子的重量。跌落冲击最狠，1.0 m 高度角落着地，瞬时加速度按 40 g 估。
三个载荷各管一处：提行载荷决定提手座与嵌件，堆码载荷决定箱盖顶面与侧壁，跌落冲击决定四角与箱底。
| 载荷等级 | 内腔净空 | 底厚 | 侧壁厚 | 筋间距 |
|---|---|---|---|---|
| 8 kg 随身 | 420×280×130 | 3.0 mm | 2.6 mm | 120 mm |
| 16 kg 工位 | 500×320×165 | 3.8 mm | 3.2 mm | 100 mm |
| 28 kg 周转 | 560×350×190 | 4.5 mm | 3.5 mm | 85 mm |
这张表是反查用的：先有载荷等级，再读内腔与壁厚，不要反过来拿现成五金工具箱的尺寸去套载荷。
二、内腔净空怎么换算成外形尺寸
内腔净空是设计的起点，因为它是唯一由工具清单直接决定的尺寸。
换算顺序固定为六步，每一步都会吃掉一点净空：
- 先量工具最大外廓，长宽各留 8 mm 取放余量，得内腔净空
- 内腔加两侧壁厚，得型腔宽度；高度方向再加底厚与盖内腔深度
- 每 100 mm 高度补 1° 脱模斜度，560 mm 长的箱体两侧合计约 10 mm
- 转角做 R3 至 R5 圆角，小于 R3 的角在注塑时容易应力集中

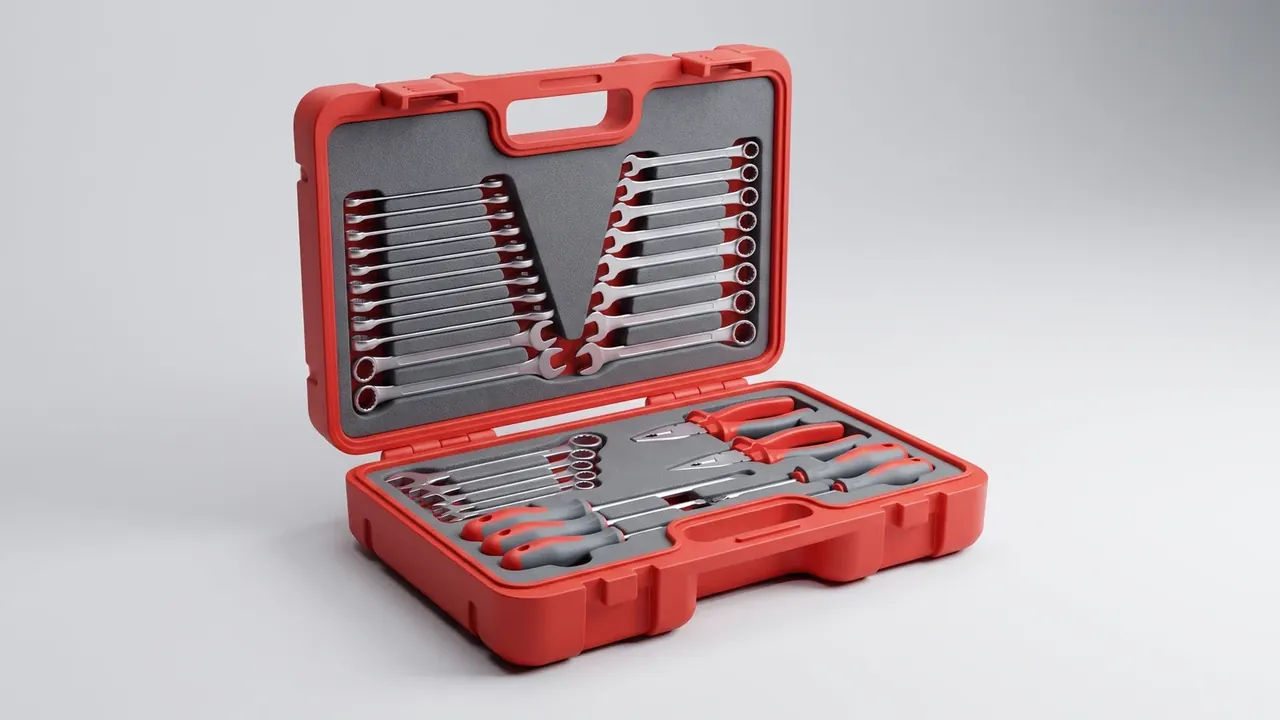

- 泡棉衬垫按 10% 压缩量预留，压得太实会顶住箱盖
- 提手让位单独留 15 mm，否则手指伸不进去，实际载重会打折
六步做完，560×350×190 的内腔会长成 596×386×214 的外形。多出来的 36 mm 里，壁厚只占 7 mm，斜度和圆角占了 29 mm。这个比例常被忽略，结果画出来的箱体比工位柜格宽了两指。
ABS 的成型收缩率按 0.5% 计，模具型腔要放大同等比例，长边 596 mm 对应 599 mm。收缩率给错方向，第一批件就装不进柜格。
三、壁厚与加强筋怎么配对
五金工具箱的壁厚不是越厚越好。侧壁从 3.5 mm 加到 4.5 mm，重量涨 28%，抗弯只涨 12%，而缩痕与翘曲的风险明显上升。真正的刚度来自筋，不来自肉。
| 筋厚 | 筋高 | 抗弯增量 | 表面缩痕风险 |
|---|---|---|---|
| 2.0 mm | 12 mm | 1.25 倍 | 低 |
| 2.4 mm | 16 mm | 1.45 倍 | 低 |
| 3.0 mm | 20 mm | 1.62 倍 | 中 |
| 3.0 mm | 24 mm | 1.68 倍 | 高 |
配对有两条经验线。第一条是筋厚不超过侧壁厚的 0.7 倍，3.5 mm 的侧壁配 2.4 mm 的筋；超过这条线，筋根对面的外表面会出现一道浅缩痕，喷漆也盖不住。第二条是筋高不超过筋厚的 8 倍，2.4 mm 的筋最高做到 19 mm，再高就要在筋上开缺口，否则脱模时筋根被拉白。
筋距按内腔跨距的三分之一取。560 mm 长的内腔，筋距 85 mm 左右能落 6 道竖筋，单点承压从 620 N 提到 900 N。筋距拉到 120 mm，同样的壁厚只能到 700 N。
四、整箱承重与堆码怎么校核
校核顺序是从下往上：底、侧壁、盖、提手。底部先算，因为它承受全部重量。
底部承压按支脚接触面积算，不是按整个箱底。四只模压支脚各 40×25 mm，合计 4000 mm²，28 kg 静载落上去只有 0.07 MPa，远低于 ABS 的屈服强度，所以底厚 4.5 mm 的真正理由不是静压，而是跌落时的局部冲击。堆码 4 层时，最下面一只的顶面要承受 84 kg，箱盖中央会往下凹，凹超过 3 mm 就压到箱内工具，这时要么加盖内筋，要么把堆码层数降到 3 层。温度也要折减，55 ℃ 环境下 ABS 的模量下降约 15%，同样的堆码高度在夏天仓库里就是另一回事。提手是单独的校核项，两个固定点各带 M8 嵌件，扭矩 15 N·m，拉脱力按 3 倍工作载荷取 4.2 kN。落震按 1.0 m 自由落体、六面八角各一次，跌后检查箱体是否开裂、搭扣是否脱开、内腔尺寸是否变化超过 1 mm。四项都过，五金工具箱的壁厚与筋的搭配才算成立；任何一项不过，先改筋，不要先加厚壁。
结论
五金工具箱的壁厚是一条推导链的终点，不是起点：载荷等级定内腔，内腔跨距定筋距，筋距与壁厚配对后再用单点承压、堆码下凹和落震三项反校。数字之间互相牵制，改一处就要回头看另外两处。把这张表带进评审会，比争论手感更省时间，也更容易让五金工具箱的图纸一次过。
本文仅讨论容器（箱体）侧的规格与设计含义，不涉及箱内物品的任何操作、装填或使用事项。
