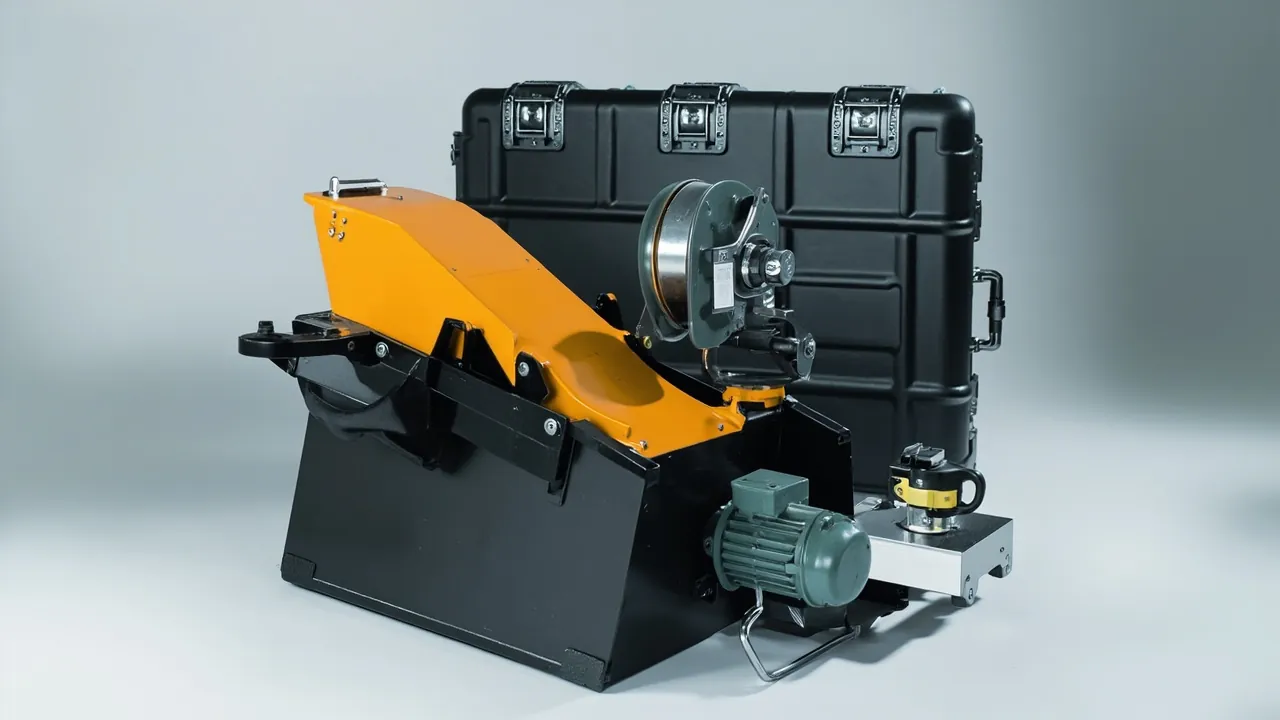

起重葫芦部件箱：电机与制动部件防护

起重葫芦的运输损坏，往往发生在"还没挂上梁"之前。电机轴伸被磕出毛刺，装机后联轴器对中不良、运行抖动；制动器摩擦面沾上油污或粉尘，投运后制动力矩不足、溜钩；减速箱油封被挤压变形，运行初期就出现渗油；吊钩与滑轮组的绳槽被碰伤，钢丝绳提前磨损；限位开关撞坏，安全保护失效——这些问题在检验环节不易发现，在投运后才集中暴露，而处理方式往往只能是返工或停机。结论是明确的：起重葫芦的电机与制动部件属于"重载＋安全相关"部件，减速箱与卷筒属于精密配合件，吊钩与钢丝绳属于承载安全件，它们的运输外包装必须是具备分腔定位、承载核算、防污防潮与减振支承能力的专用配件箱，而不是木箱填塞、缠绕膜裹覆或裸件捆扎。

起重葫芦部件的特殊性来自三个方面。行业内通常把这类包装统称为起重葫芦箱，并按机型细分为电动葫芦箱等类别，其中制动部件箱往往单独规划，再统一纳入起重设备箱的编号与追溯体系。第一是安全属性：制动器是起重设备最后一道防坠保护，摩擦面的洁净度与平整度直接决定制动力矩，任何油污、粉尘或划伤都可能导致制动失效，属于不可容忍的风险。第二是重载属性：电机、减速箱与卷筒的自身重量大、惯性大，运输冲击通过它们传递到轴伸、轴承与箱体，损伤具有累积性。第三是复合敏感性：电动葫芦同时包含电机（含绕组与绝缘）、制动器（含摩擦副与弹簧）、减速箱（含齿轮与油封）、控制箱（含接触器与 PCB）、吊钩与钢丝绳（承载件），不同部件的防护逻辑完全不同，必须分级处理。本文面向起重葫芦制造商、电动葫芦专业厂、起重设备经销商与项目采购，给出电机与制动部件的分级防护方案、内衬与承载设计、标准验证方法及现场验收规范，并说明定制内衬与 OEM/ODM 供货的工程能力。

目录

• 一、为什么起重葫芦部件必须使用专用配件箱
• 二、葫芦电机与制动部件清单及防护等级划分
• 三、失效模式：制动面污染、轴伸变形、齿轮箱渗漏与绳槽碰伤
• 四、载荷等级与装箱策略
• 五、葫芦总成箱体结构与材料选型
• 六、内衬设计：轴向定位、制动面保护与悬挂固定
• 七、钢丝绳、吊钩与滑轮组的防护
• 八、电气件防护：限位开关、控制箱与编码器
• 九、制动件防尘防潮与箱体防护等级：IEC 60529 / GB/T 4208 解读
• 十、防锈与清洁度控制
• 十一、载荷试验与验收意识
• 十二、葫芦部件的运输振动与冲击验证：GB/T 4857 与 ISTA
• 十三、葫芦重载箱的堆码、起吊与载荷搬运意识
• 十四、OEM/ODM 定制：葫芦部件箱的验收与维护
• 常见问题 FAQ
• 结语与相关阅读

一、为什么起重葫芦部件必须使用专用配件箱

起重葫芦是典型的"重载＋安全相关＋机电一体"设备。它的部件在制造阶段已经被加工到相当高的精度，但这些精度往往在包装环节被浪费。

制动器是安全件，不能有任何污染。 锥形转子制动、电磁盘式制动与机械式制动都依赖摩擦副的贴合。摩擦面沾有油污会显著降低摩擦系数，导致制动力矩不足；沾有粉尘或砂粒会造成摩擦面划伤与不均匀磨损；摩擦面被硬物撞击会形成局部高点，导致接触面积下降。这类问题在静态检验时可能不明显，但在带载制动时集中暴露，而制动失效在起重作业中属于最高风险等级。

电机是"精度在配合面"的部件。 电机轴伸（输出轴）是与联轴器或减速箱输入轴配合的部位，其直径公差、键槽与轴向定位尺寸决定了对中精度。轴伸一旦磕碰出现毛刺、弯曲或键槽变形，装配后会产生偏心，表现为运行振动、噪声、轴承早期磨损，严重时造成轴断裂。

减速箱是"精度在齿轮与轴系"的部件。 齿轮的齿面精度、轴承的游隙与油封的贴合状态在出厂时已经调定。运输冲击会造成齿面微点蚀、轴承滚道压痕与油封唇口变形。油封变形在装机后表现为渗油，而渗油既污染环境也降低润滑效果。

吊钩与钢丝绳是承载安全件。 吊钩的钩口、危险断面与螺纹部分不允许有裂纹、变形或碰伤。钢丝绳的绳股与绳芯在受到硬物挤压或锐边切割后，会出现断丝与绳径减小，现场无法修复，只能整根更换。

污染与受潮是隐蔽的失效源。 电机的绕组与接线端子对潮气敏感，受潮会降低绝缘电阻；减速箱的呼吸孔与油口若未封堵，粉尘与水汽会进入箱体，污染润滑油；控制箱内的接触器触头与 PCB 对粉尘、潮气与静电敏感。

关键提醒：起重葫芦的部件损伤具有"低成本可预防、高成本不可逆、且涉及安全"的三重特点。一次由于包装不当造成的制动面污染，其后果不仅是返工成本，而是现场作业的安全风险。

对葫芦厂而言，配件箱的价值不只在保护，还在于把发货环节标准化：按起重量等级把箱型收敛成几档，配合可换插板覆盖不同机型，仓库里就不必为每种机型单独留位置，周转器具与点检项目也随之减少。箱体的复用次数上限与报废判据可参考 防护箱使用寿命与复用年限评估。

二、葫芦电机与制动部件清单及防护等级划分

不同部件的防护逻辑差异明显，装箱前应逐类分级。

从上表可以看出，制动面的洁净度与电机的轴伸精度是两条物理防护主线，而承载件（吊钩、钢丝绳）的完整性构成第三条不可妥协的主线。

三、失效模式：制动面污染、轴伸变形、齿轮箱渗漏与绳槽碰伤

制动摩擦面油污与划伤。 摩擦副的摩擦系数对污染物极为敏感。油污来自同箱运输的油封、润滑件或未封堵的减速箱油口；粉尘来自木箱木屑、纸板纤维与箱体复用残留物；划伤来自与其他金属件的接触。任何一种都会造成制动力矩下降或不均匀，属于安全相关的不可接受失效。

制动弹簧永久变形。 制动器依赖弹簧提供压紧力。若弹簧在运输中长期受压、或受到冲击造成匝间碰撞，会产生永久变形，导致压紧力不足、制动滞后或溜钩。

电机轴伸变形与键槽损伤。 轴伸是配合面，磕碰后出现毛刺、弯曲或键槽变形，装配后产生偏心，表现为振动、噪声与轴承早期磨损。轴伸还常常是悬伸结构，受力时杠杆效应明显，损伤概率高于其他部位。

减速箱油封渗漏与结合面渗油。 油封唇口在挤压或受热后会产生永久变形；结合面密封胶在剪切冲击下可能开裂。两者都会在运行初期表现为渗油。

齿轮齿面微点蚀与轴承压痕。 冲击载荷会造成齿面局部塑性变形与微点蚀，成为后续疲劳剥落的起点。轴承滚道在冲击下会产生压痕，表现为运行噪声与温升。

卷筒绳槽与法兰碰伤。 卷筒绳槽是引导钢丝绳排绳的成形面，碰伤会造成排绳混乱与钢丝绳偏磨。卷筒法兰边缘碰伤会造成钢丝绳在边缘处受剪切。

吊钩钩口与危险断面损伤。 吊钩的钩口在承载时张开量会变化，碰伤会造成应力集中；钩体危险断面的划痕与裂纹是重大隐患，必须严格避免。

钢丝绳断丝、压扁与锈蚀。 钢丝绳在受硬物挤压、锐边切割或过度弯曲后会出现断丝与绳径减小；在潮湿环境下未做防锈处理会出现锈蚀，降低破断拉力。

电气受潮与绝缘下降。 电机绕组、接线端子与控制板受潮后绝缘电阻下降，严重时送电跳闸或触头氧化。

四、载荷等级与装箱策略

起重葫芦部件的重量跨度大，装箱策略必须与起重量等级挂钩。

分级原则有四条。 第一，按搬运方式分级：20 kg 以下可人工搬运，20–50 kg 需双人或辅助工具，50 kg 以上必须配置起吊点或叉车孔。第二，按安全等级分级：吊钩、钢丝绳、制动器等安全相关件应独立成箱或独立成腔，不与普通件混装，箱体上应有明确的"安全件"标识。第三，按刚度与悬伸分级：电机轴伸、导绳器螺杆等悬伸件必须设置专门的护套或支承，避免悬伸段成为受力杠杆。第四，按总重与重心分级：单件超过 400 kg 时必须核算重心位置并在箱体上标注，起吊点应对称布置。

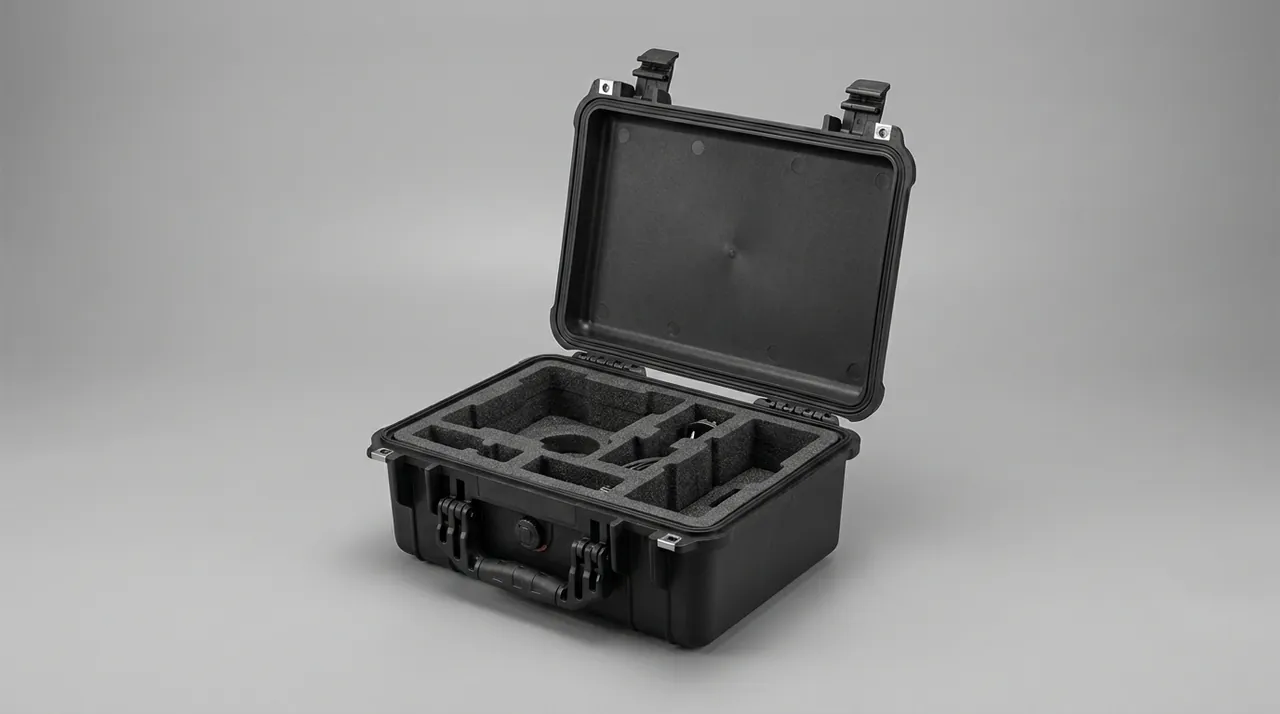

五、葫芦总成箱体结构与材料选型

葫芦部件箱要同时满足三个彼此拉扯的要求：托得住几百公斤的总成、不让制动摩擦面沾到一点油污、还要让电机轴伸这种悬伸件全程不受力。箱体选型的落点，是在承载能力、刚度、自重与密封之间取平衡。

四条葫芦专属选材判据。 第一，制动腔必须"无油环境"：箱内任何可能与制动器同腔的塑料件、密封条都不得使用含增塑剂的软 PVC，增塑剂迁移会在摩擦面上形成油膜，直接拉低制动力矩。第二，悬伸件要看箱体刚度而不是内衬软硬：电机轴伸、导绳器螺杆这类悬伸结构的损伤，多数源于箱体在吊装或堆码时先变形，再把位移传给悬伸端，所以重载箱的加强筋与底座厚度比内衬加厚更有效。第三，海运项目把盐雾当默认工况：海运转运周期长，锁扣、铰链与钢制件需按盐雾环境选材与表面处理，不能沿用内陆项目的配置。第四，五金件要与总重同档：锁扣、铰链与提手的承载能力必须与箱体总重匹配，避免"箱体没坏、锁扣先断"。五金件与密封结构的设计要点可参考 箱体铰链、锁扣与密封结构。

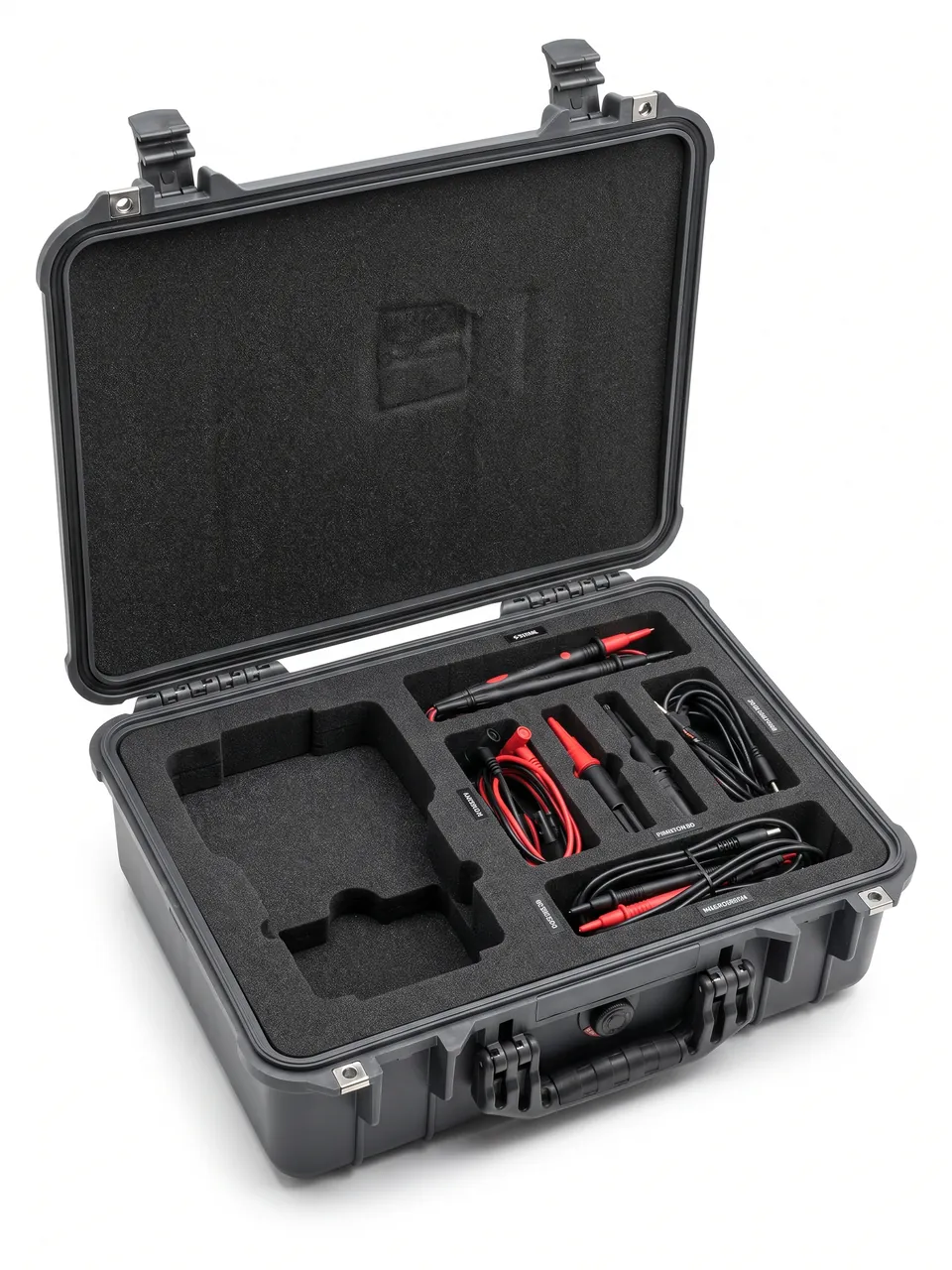

六、内衬设计：轴向定位、制动面保护与悬挂固定

内衬是配件箱的"功能核心"。对起重葫芦部件而言，内衬要同时解决定位、缓冲、隔离与洁净四个问题。

电机：轴向限位 + 轴伸护套。 电机应以轴向与径向双向限位固定。径向采用随形托（大于半圆的弧形槽）形成面接触，降低接触应力；轴向在两端设置限位块，避免运输中沿轴向窜动。轴伸必须加装护套（塑料或软质套筒），护套长度应覆盖整个轴伸与键槽。接线腔的进线口应加装堵头，防止粉尘与潮气进入。

制动器：摩擦面覆膜 + 弹簧预压缩固定。 制动器的摩擦面必须覆膜隔离，膜材应无油、无增塑剂迁移，避免污染摩擦材料。弹簧件应在预压缩状态下固定，避免运输中自由振动造成匝间碰撞。碟簧组应按原装配状态固定，不得拆散混装。

减速箱：底座限位 + 油口堵头。 减速箱以底座与箱体加强部位作为承力点，周围设置限位块限制水平窜动。所有油口、呼吸孔与注油孔必须加装堵头，这是防止运输中漏油与污染的最关键措施。轴伸方向应与箱体的加强方向一致，避免轴伸直接承受冲击。

卷筒组：鞍座托 + 绳槽覆膜。 卷筒以两端轴颈落入鞍座托，形成面接触；绳槽覆膜防止划伤；法兰边缘加装护圈。卷筒若较长，应增加中间支撑。

吊钩：悬挂固定 + 钩口护套。 吊钩建议采用悬挂式固定，使钩体不接触箱底，减少碰伤风险。钩口加装护套防止变形，螺纹部分加装螺纹护套。吊钩组中的滑轮应独立分腔，绳槽覆膜。

控制箱与电气件：独立减振腔 + 防潮防静电。 控制箱应以减振垫支承，四周留出缓冲间隙。整体加装防潮袋并放置干燥剂与湿度指示卡；含 PCB 的部件采用防静电屏蔽袋包装。

内衬怎么做，要先看机型数量。 葫芦厂的机型往往比油缸的缸径系列更杂：同一起重量下还分单速与双速、单绳与双绳、普通型与防爆型。机型少、批量小时，整槽 CNC 雕刻最直接，改型只改刀路；机型多时，建议把内衬拆成"通用底座 + 机型插板 + 制动器专用腔"三层，插板用模切 EVA 批量制作，换机型只换中间那一层。制动器腔必须与油封、减速箱等含油件物理隔断，且建议用独立硬质隔板而不是靠泡棉分隔，因为泡棉受压后会出现沿面渗油的通道。工艺与公差控制可参考 定制海绵内衬设计指南，减振结构与能量吸收设计可参考 减振缓冲内衬箱设计。同箱需要装多种部件时，可拆卸分隔系统的适配性更好，设计要点见 箱体可拆卸分隔系统设计。

JUNZHJIA（军之甲）由客信新材料（广东）有限公司制造，可按起重葫芦机型、电机与减速箱外形、吊钩组尺寸与重心位置提供随形内衬的定制设计，支持先出 3D 内衬方案再打样验证。

七、钢丝绳、吊钩与滑轮组的防护

钢丝绳、吊钩与滑轮组属于承载安全件，防护逻辑与其他部件完全不同：不允许"修复"，只允许"更换"。

钢丝绳的盘绕与固定。 钢丝绳应在大直径卷盘或大半径环状盘绕，弯曲半径不应小于厂家推荐值，通常不小于绳径的 6–10 倍（视结构形式而定）。盘绕后应固定两端，避免解卷时绳股松散或形成扭结。钢丝绳严禁与锐边接触，严禁被重物挤压，严禁强烈弯折。

钢丝绳的防锈。 钢丝绳在潮湿环境下容易锈蚀。建议涂覆防锈油脂或使用气相防锈膜包裹，并在箱内放置干燥剂。海运项目应特别关注盐雾，必要时加强阻隔包装。

吊钩的外观保护。 吊钩的钩口与危险断面不允许有碰伤。建议悬挂固定，使钩体悬空；钩口加装护套；螺纹部分加装护套。吊钩应与箱壁保持间隙，避免运输中撞击。

滑轮与滑轮组的绳槽保护。 滑轮绳槽是与钢丝绳配合的成形面，碰伤会造成钢丝绳偏磨与断丝。建议独立分腔、绳槽覆膜、轮缘加护圈。滑轮轴承座应加装防尘盖。

导绳器与排绳装置的螺杆保护。 导绳器的螺纹杆与导向面精度影响排绳效果，建议加装螺纹护套并独立分腔。

配套件的一致性管理。 钢丝绳、绳卡、楔块与压板属于成套件，应按机组分装并标注对应关系，避免现场混用。钢丝绳的搬运与判废意识可参照起重机械钢丝绳使用的相关规范建立，需要强调本文所述配件箱仅承担外层包装功能，不改变钢丝绳的力学性能。

八、电气件防护：限位开关、控制箱与编码器

葫芦的电气件有一个共同点：它们承担的是保护功能，而不只是控制功能。断火限位器与上限位开关一旦失灵，吊钩会直接冲顶。所以这类件的包装目标不是"能用就行"，而是"到现场时动作位置与出厂时一模一样"。

控制箱保留原包装，再加一层高阻隔袋。 箱内接触器、继电器与接线端子最怕潮气，受潮后触头氧化、绝缘电阻下降。做法是保留原厂包装，外面套铝塑复合膜或高阻隔膜防潮袋，袋内放干燥剂与湿度指示卡，让现场开箱即可判定是否受潮。若必须在电气箱内补充填充材料，应按 UL94 的阻燃分级要求选材，不要在电气腔内引入可燃填料。

变频器与编码器走防静电通道。 含 PCB 的变频器、软启动器与编码器应使用防静电屏蔽袋，开箱与接线在防静电条件下完成。普通气泡膜摩擦起电，不得直接包裹 PCB。

限位开关要按"预整定状态"保护。 上限位与断火限位器出厂时已按机型整定过动作位置。装箱时应把动作机构置于非受力位置、保留调整垫片与杠杆附件，并用小件盒分格存放，避免运输中被压或撞击导致预设位置偏移。位置偏移在现场不易察觉，却会直接削弱冲顶保护。

编码器单独做减振。 编码器内部码盘对冲击与振动很敏感，建议在箱内单独设置减振腔，四周留出缓冲间隙，不与重件同腔。

手电门与电缆。 手电门外壳与按钮易损，建议小件盒存放；控制电缆大半径盘绕并固定，避免拉扯造成内部断线，插头加装保护盖。

极端温度下的注意事项。 若运输链路可能经历低温或高温，电气件的材料性能、润滑脂稠度与电池性能都会受影响，相关评估可参考 极端温度防护箱设计。

九、制动件防尘防潮与箱体防护等级：IEC 60529 / GB/T 4208 解读

对葫芦箱来说，防护等级要回答的第一件事不是"会不会淋雨"，而是"粉尘能不能碰到制动摩擦面"。制动器对颗粒的容忍度几乎为零，一次进尘就可能让制动力矩在下一次带载制动时失控。

按链路定等级，含电气件的箱体不留余地。 厂内周转与有棚短途配送，IP54 已够用；国内长途公路运输、多雨地区露天暂存，建议 IP65；出口海运、码头转运与长期露天堆放，建议 IP67。含电机、控制箱与编码器的箱体，整箱不应低于 IP67——电机绝缘对凝露非常敏感，而凝露并不只出现在海运链路，昼夜温差大的内陆线路同样会诱发。

标准判定的是外壳，不是件体。 IEC 60529 与 GB/T 4208 给出的是外壳防护等级的试验方法：IP65 为尘密加防喷水，IP67 为尘密加短时浸水。必须讲清楚的是，这两项标准只判外壳，既不替代箱内的缓冲、定位与洁净设计，也不代表箱内的电机、制动器或编码器达到了同等级别，更不代表整机的防护能力。

大箱体做高等级，难在密封面太长。 卷筒组与总成箱体尺寸大、开口长，密封周长随之增加，平面度与压缩均匀性迅速恶化。加大密封条截面往往适得其反，因为压缩量不均会带来局部失效；有效路径是加密锁扣、多点同步压紧、用箱体刚度压住变形，并在密封面加工上保证平面度。

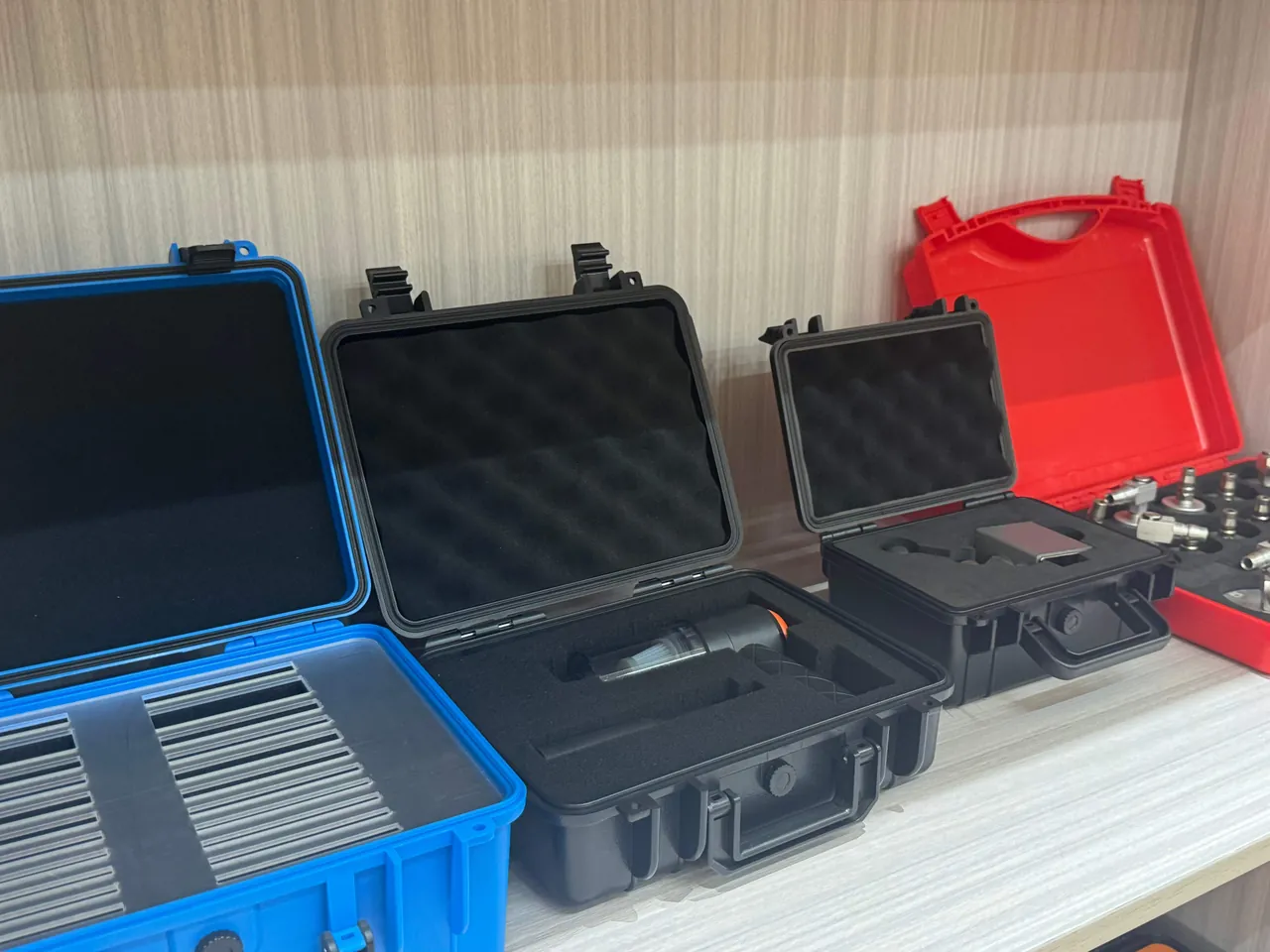

重载长箱体建议配压力平衡阀。 密封箱体在空运、高原运输与昼夜温差下会形成内外压差，压差会把密封条顶开，或让箱壁在薄弱处鼓胀。IP67 级箱体建议配置压力平衡阀（透气不透水），在不牺牲密封的前提下平衡压差；箱体越长、密封面越长，这项配置越必要。

密封条按消耗件更换。 密封条每次复用后应检查压缩永久变形、老化裂纹与嵌砂情况。对含制动器与电机的箱体，密封条失效的代价不只是受潮，而是粉尘直接进入摩擦面。五金件寿命管理与密封件更换周期可参考 防护箱使用寿命与复用年限评估。

十、防锈与清洁度控制

起重葫芦的钢制件多、加工面多，防锈与清洁度控制是并行的两条线。

防锈的三类风险面。 第一类是裸露的加工面，如电机轴伸、卷筒轴颈、齿轮齿面与吊钩螺纹；第二类是钢结构件，如卷筒筒体、机架与导绳器；第三类是钢丝绳与弹簧等细长或弹性件。三类件的防锈策略不同：加工面以涂覆防锈油加气相防锈膜为主；结构件以涂装加阻隔包装为主；钢丝绳与弹簧以涂覆防锈油脂加干燥剂为主。

清洁度对制动器与齿轮箱尤为重要。 制动摩擦面不允许有任何油污与颗粒；减速箱内部不允许有粉尘与水分进入。控制措施包括：所有油口、呼吸孔、注油孔加装堵头；制动器摩擦面覆膜隔离；内衬加工后彻底除尘；包装作业区与机加工区物理隔离；箱体复用前彻底清洁。

包装环节的污染源识别。 木箱的木屑、纸板的纤维、低密度泡棉的掉屑、场地砂粒与手汗都是污染源。建议优先选用闭孔、不掉屑的内衬材料（如 EVA、IXPE），并在装箱时佩戴洁净手套，避免裸手接触加工面。

湿度监测的现场价值。 湿度指示卡是低成本的判据工具，它能在开箱瞬间给出"是否受潮"的结论，为责任界定提供依据。对含电机的箱体，湿度监测尤其重要，因为绝缘电阻的下降往往是渐进的、不易察觉的。

十一、载荷试验与验收意识

起重葫芦属于特种设备范畴，其载荷试验与安全检验有严格的规范要求。包装环节不会改变设备的力学性能，但包装损伤会直接影响试验结果。

载荷试验的基本概念。 起重设备在出厂或大修后通常需要进行静载试验与动载试验，以验证结构强度、制动可靠性与运行平稳性。静载试验用于验证承载能力与结构强度，动载试验用于验证运行机构与制动器的可靠性。这些试验由整机厂或具备资质的检验机构实施。

包装损伤如何影响试验结果。 第一，制动面污染会直接导致制动力矩不足，静载与动载试验中表现为制动距离超标或溜钩。第二，齿轮与轴承的冲击损伤会在动载试验中表现为噪声、振动与温升异常。第三，电机轴伸变形会造成对中不良，试验中表现为振动与电流波动。第四，限位开关的预设位置偏移会造成限位保护动作不准确。这些现象若在试验阶段才暴露，往往需要拆解检查甚至返工。

验收意识的前移。 正确的做法是把验收意识前移到开箱环节：在装机之前完成外观检查与关键尺寸抽检，把包装引起的损伤在装配前识别出来，而不是等到载荷试验阶段。

标准参照的说明。 起重机械的设计、载荷与稳定性要求可参照 GB/T 3811 起重机设计规范的相关理念建立作业意识；液压与机械安全的一般规则可参照 ISO 4413 等相关标准。需要强调，这些标准是设计与管理参照，本文所述配件箱仅承担外层包装功能，不改变设备的机械性能与安全性能。载荷试验与安全检验应以整机厂与检验机构的正式程序为准。

十二、葫芦部件的运输振动与冲击验证：GB/T 4857 与 ISTA

葫芦箱的验证重点与普通大件包装不太一样：不只是要看"件有没有移位"，还要回答"限位有没有松、制动面有没有沾污"。

振动先松开约束，再造成碰撞。 公路运输的振动集中在低频段。卷筒、长轴与导绳器螺杆的固有频率接近这一段，容易起振；一旦起振，件体在箱内跳动并与内衬、箱壁反复碰撞，泡棉随之产生压缩疲劳与塌陷。对电机、减速箱、卷筒组这类大质量件，振动还有一个更隐蔽的后果：紧固件松脱、限位块位移，原本被约束住的件体逐渐"自由化"，后期损伤速度明显加快。

冲击对大质量件是主导载荷。 装卸跌落、叉车碰撞与急刹车产生的高加速度，先通过底座传给箱体，再经内衬与限位块传到件体。质量越大，惯性响应越强，轴伸变形、轴承压痕与箱体结构损伤都由此而来。

标准体系怎么选。 国内项目建议采用 GB/T 4857 系列：随机振动验证内衬与定位的稳定性，堆码验证箱体与内装物的承压能力，跌落验证箱体结构强度。国际项目可参考 ISTA 系列程序以及 ASTM D4169 配送周期试验，后者便于按实际配送链路组合试验项目，要点可参考 ASTM D4169 配送周期试验要点。若需考核环境适应性，可参照 MIL-STD-810H 的相关试验方法进行评估——需注意该标准是环境试验方法依据，并非军用认证。

首件做整箱验证，安全件另做复核。 首件方案应做整箱验证而非单件验证，因为箱体刚度、锁扣分布、内衬配合与内装件惯性是共同起作用的。验证后要查五项：件体位移量、内衬压缩永久变形、箱体有无裂纹、密封条状态、五金件是否松动，并据此迭代。对吊钩、钢丝绳与制动器这类安全相关件，建议在验证后追加一次外观与尺寸复核，确认没有隐性损伤。环境试验依据的用法可参考 MIL-STD-810H 环境试验与防护箱合规。

十三、葫芦重载箱的堆码、起吊与载荷搬运意识

葫芦总成箱的自重普遍在几百公斤级，堆码与起吊是整套方案里最容易出事的两个动作。

堆码前先确认承压路径。 箱体的堆码承载能力由箱体刚度、内衬支撑与内装件共同决定。重载工况下真正吃力的往往不是箱壁而是件体，所以若电机壳、减速箱壳不具备纵向承压能力，就必须改成"箱体承压、内装物卸载"：在内衬中设置承力柱或承力框，让上层载荷绕过件体直接传到箱底与托盘。堆码试验可参照 GB/T 4857 的对应部分实施。

起吊点要跟着偏心走。 电机减速箱总成的重心偏向电机侧（电机是实心铸件），卷筒组的重心压在轴线上，吊钩组的重心偏向滑轮侧，三者都不是居中质量块。吊点应对称布置，并把重心的纵向位置标在箱体外面，同时给出额定载荷标注；提手与拉杆只用于人力推拉，不得替代吊点。

叉车与人工的边界。 叉车叉入应对准托盘孔或底部加强梁，避免叉齿顶到箱底伤及件体；叉齿长度需保证不形成过长悬臂。人工搬运以 20 kg 为单人上限，20–50 kg 双人或借助工具，超过 50 kg 必须机械搬运，重量标识应同时出现在箱体两侧与顶部；重载箱应以叉车与吊装为主要方式，轮组仅作平地微调。

安全件单独讲一遍。 吊钩、钢丝绳与制动器总成应轻拿轻放，禁止抛掷、禁止在地面拖拽。开箱后应立即做外观检查，确认钩口、危险断面与绳股状态无异常，再进入装配流程。

标准参照的边界。 葫芦属于起重设备，吊装作业的载荷与稳定性意识可参照 GB/T 3811 起重机设计规范的相关理念建立，液压与机械安全的一般规则可参照 ISO 4413 等标准；而制动摩擦面的洁净度要求与吊钩的判废尺度，属于设备本身的使用要求。这里要说明边界：本章讨论的配件箱只负责安全地把部件送到装配线，它不改变制动力矩，不改变吊钩的破断载荷，也不参与整机的安全检验结论。

十四、OEM/ODM 定制：葫芦部件箱的验收与维护

葫芦箱的定制一般从一张机型与起重量对照表开始。合理顺序是：先按起重量等级与机型数量规划箱型系列，再确定内衬的分层方式（通用底座、机型插板、制动器专用腔），随后做首件试装与配合间隙检验，必要时补一轮振动与跌落预试验，再进入小批试产与量产供货，最后按现场反馈迭代。

评估供应商时，建议重点看四件事：能否对重载件做承载路径与刚度核算、内衬加工精度与洁净控制水平、检测文件能否覆盖投标要求、以及批量交付的稳定性。方法论见 如何选择防护箱 OEM 工厂。JUNZHJIA（军之甲）由客信新材料（广东）有限公司制造，长期为起重葫芦制造商与电动葫芦专业厂提供从箱型规划、随形内衬设计到批量交付的一体化配套，可按葫芦机型与额定起重量建立专用箱型系列，并为每台电动葫芦配齐制动件、吊钩组件与密封件，随箱附上覆盖投标与到货验收的试验与装箱记录。市场上也存在内衬材料与五金件被替换的仿制箱体，采购时应核对按压与密封的实际表现，识别方法可参考 如何识别正品与仿制防护箱。

验收要点建议分两层执行。箱体层：裂纹、密封条完整性、锁扣与铰链功能、起吊点与托盘结构、防拆标识、湿度指示卡。件体层：电机轴伸与键槽有无毛刺或变形、制动摩擦面有无油污与划伤、减速箱油口堵头是否在位、卷筒绳槽有无碰伤、吊钩钩口与危险断面有无异常、钢丝绳有无断丝与压扁、限位开关动作机构是否正常。

维护与寿命管理：内衬用软布配中性清洁剂擦拭，禁止使用溶剂类清洁剂；每次复用后检查密封条的压缩永久变形与老化裂纹；铰链与锁扣定期补润滑并复紧；每次回收检查承力结构有无裂纹或变形；为每只箱体建台账，按累计循环次数设定强制检查点。装安全相关件的箱体建议提高检查频次，并把检查记录纳入质量体系。

常见问题 FAQ

问：起重葫芦的电机与减速箱这么重，为什么不能直接用木箱加木方固定运输？

答：核心原因有三点。第一是承载路径问题：木箱加木方的方式通常让内装件直接压在木方上，接触应力高、接触点少，冲击时局部压强极大，容易在电机壳体、减速箱壳体或轴伸上造成压痕与裂纹；正确做法是让载荷通过箱底、承力柱与托盘传递，内衬只承担定位与缓冲功能。第二是污染问题：木箱本身会产生木屑，加上木方之间的摩擦掉屑，粉尘容易进入电机接线腔、减速箱油口与制动器摩擦面；而制动面污染会直接降低制动力矩，属于安全相关失效。第三是可控性问题：木方固定依赖现场人工敲打与填塞，一致性差，同一批次不同箱体的约束状态可能完全不同，无法通过标准化试验验证。相比之下，专用配件箱可以做到定位可重复、载荷路径明确、密封可控，并能按 GB/T 4857 系列做整箱振动与堆码验证。对起重葫芦这种同时具备重载属性与安全属性的设备而言，包装一致性的价值远高于包装成本的差异。

问：制动器在运输中需要哪些特别保护？

答：制动器是起重设备的最后一道防坠保护，需要四类特别保护。第一是摩擦面隔离：摩擦面绝对不允许接触油污、粉尘与硬物，装箱前应对摩擦面覆膜，膜材必须无油、无增塑剂迁移，避免污染摩擦材料；同时应避免与油封、润滑件、减速箱同腔运输。第二是弹簧与碟簧的保护：制动器依赖弹簧压紧力，弹簧在运输中长期受压或受冲击会造成永久变形，导致压紧力不足，因此应在预压缩状态下固定，碟簧组按原装配状态固定，不得拆散混装。第三是衔铁与导向件的保护：电磁盘式制动器的衔铁平面度与导向销的配合精度决定制动力矩的均匀性，碰撞会造成衔铁倾斜或导向销变形，应独立分腔并加装护套。第四是标识与追溯：制动器属于安全相关件，建议在箱体上做明确标识，并在开箱验收时把摩擦面外观作为强制检查项，发现油污或划伤应隔离处理，不得"装上去试试"。

问：电机轴伸为什么是易损部位？装箱时应如何处理？

答：电机轴伸易损有三个原因。第一，轴伸是配合面，其直径公差、键槽尺寸与轴向定位直接决定与联轴器或减速箱输入轴的对中精度，一旦出现毛刺、弯曲或键槽变形，装配后就会产生偏心，表现为振动、噪声、电流波动与轴承早期磨损。第二，轴伸是悬伸结构，受力时杠杆效应明显，同样的冲击力作用在轴伸端部产生的弯矩远大于作用在壳体上，因此损伤概率更高。第三，轴伸通常经过精车或磨削，表面硬度虽高但韧性有限，尖角碰撞容易形成局部塑性变形。装箱处理应做到三点：一是径向用大于半圆的随形托形成面接触，降低接触应力；二是轴向在两端设置限位块，避免运输中沿轴向窜动造成键槽与配合面磨损；三是轴伸必须加装覆盖整个轴伸与键槽的护套，护套材质为塑料或软质套筒，确保轴伸不与任何硬质物体接触。此外，轴伸方向应尽量与箱体的加强方向一致，避免轴伸成为冲击的首先承受者。

问：钢丝绳和吊钩的运输防护与普通部件有什么本质区别？

答：本质区别在于这两类件属于承载安全件，其防护逻辑是"不允许修复，只允许更换"。普通部件出现轻微碰伤可能通过打磨或调整恢复，而钢丝绳一旦出现断丝、压扁、绳径减小或锈蚀，吊钩一旦在钩口或危险断面出现裂纹、变形或碰伤，就必须判废更换，不存在现场修复的可能。因此防护目标是"绝对避免任何损伤"，而不是"尽量减少损伤"。具体措施有四类：第一，钢丝绳必须在大直径卷盘或大半径环状状态下盘绕，弯曲半径不小于厂家推荐值（通常不小于绳径的 6–10 倍，视结构形式而定），盘绕后两端固定，防止解卷松散与扭结；严禁与锐边接触、严禁被重物挤压、严禁强烈弯折。第二，钢丝绳应涂覆防锈油脂或使用气相防锈膜包裹，箱内放置干燥剂，海运项目加强盐雾防护。第三，吊钩建议悬挂固定使钩体悬空，钩口加装护套防止变形，螺纹部分加装护套，并与箱壁保持间隙。第四，现场开箱后应立即做外观检查，确认钩口、危险断面与绳股状态无异常后再进入装配流程。

问：起重葫芦的控制箱与限位开关应该怎么包装？

答：控制箱与限位开关的防护重点是防潮、防静电、防机械损伤，以及保持预设状态四项。防潮方面，箱内接触器、继电器与接线端子受潮后会触头氧化、绝缘电阻下降，建议保留原厂包装后再套铝塑复合膜或高阻隔膜防潮袋，袋内放干燥剂与湿度指示卡，让现场开箱即可判断是否受潮并留下责任依据；若必须在电气腔内补充填充材料，应按 UL94 的阻燃分级要求选材。防静电方面，含 PCB 的变频器、软启动器与编码器应使用防静电屏蔽袋，开箱与接线在防静电条件下进行，普通气泡膜不得直接包裹 PCB。机械与状态保护方面，上限位与断火限位器出厂时已按机型整定过动作位置，装箱应把动作机构置于非受力位置、保留调整垫片与杠杆附件，并用小件盒分格存放，避免被压或撞击造成预设位置偏移——偏移在现场不易察觉，却会直接削弱冲顶保护。编码器内部码盘对振动敏感，建议单独设减振腔。手电门外壳与按钮易损，宜小件盒存放；控制电缆大半径盘绕并固定，插头加装保护盖。电气件建议独立成箱或独立成腔，不与电机、减速箱等重件同腔。

问：起重葫芦配件箱的密封等级应该怎么定？大型箱体的难点在哪里？

答：等级应按运输与存放链路的最不利工况确定，而不是按常规工况。厂内周转与有棚短途配送，IP54 已够用；国内长途公路运输与多雨地区露天暂存，建议 IP65；出口海运、码头转运与长期露天堆放，建议 IP67；含电机、控制箱与编码器等电气件的箱体，整箱不应低于 IP67。要明确的是，IEC 60529 与 GB/T 4208 考核的对象是外壳本身，它不替代箱内缓冲与洁净设计，也不代表箱内电机、制动器或编码器达到了同等级别，更不代表整机的防护能力。大型箱体的难点在密封面长度：卷筒组与总成箱体尺寸大、开口长，密封周长显著增加，平面度与压缩均匀性难以保证；单纯加大密封条截面往往带来压缩量不均与局部失效，正确路径是加密锁扣、多点同步压紧、用箱体刚度控制变形，并保证密封面平面度。此外，空运、高原运输与昼夜温差会形成内外压差，IP67 箱体建议配置压力平衡阀（透气不透水）。对含制动器的箱体，还要把"防尘"看得与"防水"同等重要，因为粉尘落在摩擦面上会直接拉低制动力矩，而这属于安全相关失效。

问：包装损伤会怎么影响起重葫芦的载荷试验？

答：包装损伤影响载荷试验的路径有四条。第一是制动性能：摩擦面被油污或粉尘污染后摩擦系数下降，静载与动载试验可能表现为制动距离超标或溜钩，而这类问题在静态检验时往往看不出来，只有带载制动才暴露。第二是传动与轴系：齿面在冲击下产生微点蚀与局部塑性变形、轴承滚道出现压痕，会在动载试验中表现为噪声、振动与温升异常，并且往往是后续疲劳剥落的起点。第三是对中与振动：电机轴伸变形会造成联轴器对中不良，试验中表现为振动加剧与电流波动。第四是安全保护：限位开关与断火限位器受撞击后预设位置偏移，会造成限位保护动作不准确。这些问题若等到载荷试验阶段才暴露，处理方式通常是拆解检查甚至整机返工，成本远高于包装投入。因此正确的做法是把验收意识前移到开箱环节，在装机前完成外观检查与关键尺寸抽检。需要说明的是，本配件箱仅承担外层包装功能，它不改变设备的机械性能与安全性能，载荷试验与安全检验应以整机厂与检验机构的正式程序为准。

问：起重葫芦制造商应该如何规划配件箱的箱型系列？

答：核心思路是"以箱型通用性换取成本与效率，同时按安全等级划分箱型"。起重葫芦通常有多个起重量等级与多种机型，如果每个机型单独开模，模具与库存成本会迅速膨胀。建议做法有四点。第一，按起重量等级划分标准箱型，例如微型箱、小型箱、中型重载箱与大型托盘箱，箱体尺寸与承力结构按该等级的最大件设计。第二，通过可更换的内衬插板适配不同机型与部件组合，插板标准化、批量化，更换插板即可切换配置，这比整箱定制更经济。第三，按安全等级区分箱型标识与检查要求，吊钩、钢丝绳与制动器等安全相关件的箱体应设置独立标识与更高的检查频次。第四，箱体尺寸与运输车辆及集装箱内廓匹配，提高装载率，并考虑空箱的可嵌套或可折叠设计以降低回程成本。此外，建议把箱型系列与产品型号建立对应关系表，纳入生产与发货流程。JUNZHJIA（军之甲）可协助客户在方案阶段完成箱型系列规划与内衬标准化设计。

结语与相关阅读

起重葫芦电机与制动部件的运输防护，要同时守住两条线：一条是安全相关件的完整性——制动摩擦面、电机轴伸、吊钩与钢丝绳，任何一项带伤进厂都可能变成全机的安全隐患；另一条是重载件的载荷路径——电机、减速箱与卷筒组的质量与惯性必须由箱底和承力结构接住，而不是交给泡棉。箱体的密封刚度与堆码承载能力，决定了这两条线能否在整条链路上守住。

落到执行层面，建议按三步走：先把制动器、吊钩与钢丝绳按安全等级隔离成独立腔，再按重量与刚度定下定位、承力与减振方案，最后按运输链路选密封与防锈配置。 对需要定制内衬、OEM/ODM 批量供货或配套检测文件的起重葫芦制造商与电动葫芦专业厂，JUNZHJIA（军之甲）可提供从箱型规划、结构设计到量产交付的一体化支持。
