油田柱塞泵在采油、注水、压裂与集输等作业中，其柱塞、阀组（吸入阀与排出阀的阀座、阀芯、弹簧、导向套）属于高精密、高价值且对表面完整性极为敏感的部件。一旦在运输、中转与现场暂存环节发生磕碰、锈蚀或泥沙污染，轻则影响泵效与密封寿命，重则导致整泵返修或井下事故。本文结论先行：为油田泵部件配置专用防护箱，必须同时解决防腐蚀、抗硫应力开裂、减振防碰与防爆防静电四类问题，并按部件型号定制 EVA/PE 泡棉内衬与独立分舱。 下文从风险识别、箱体结构、材料选型、标准合规到装箱操作逐层展开，并给出可直接落地的选型与验收清单。
在沙漠、海上平台与极地油田的供应链里，泵配件的运输往往要经过多次装卸、长途公路与海运、露天堆场暂存。一套直径 30 至 120 毫米的柱塞，表面粗糙度往往要求 Ra 0.2 以下，任何一道划痕都会成为腐蚀起裂点；阀座密封面更是不允许有任何硬质颗粒压痕。传统的木箱、编织袋或裸放托盘，既无法隔离含硫湿气与盐雾，也无法在跌落与振动中固定部件，返修率居高不下。对设备采购与维修经理而言，把"运输防护"当成独立工程来管理，是压降全生命周期成本最直接的切入点之一。
目录
- 一、柱塞泵部件运输的四大核心风险
- 二、防护箱结构：分舱、骨架与承载
- 三、防腐蚀与抗硫材料选择（NACE MR0175/ISO 15156）
- 四、防爆与防静电设计（GB 3836 / ATEX）
- 五、柱塞与阀组的定制内衬
- 六、密封防水与压力平衡（IP67、GB/T 4208）
- 七、减振缓冲与跌落防护（MIL-STD-810H 环境试验）
- 八、盐雾试验与液压清洁度（GB/T 10125、ISO 4406）
- 九、装箱与固定操作规范
- 十、运输、装卸与露天暂存管理
- 十一、检测文件与合规交付（OEM/ODM）
- 十二、尺寸规格与选型对照表
- 十三、典型应用场景与案例
- 十四、维护、翻新与服役寿命
- 常见问题 FAQ
一、柱塞泵部件运输的四大核心风险
油田泵部件在流通过程中最容易遭遇的损害，可以归纳为四类，每一类都对应着明确的防护设计目标。第一是机械碰伤：柱塞外圆、阀座锥面与阀芯导向段在相互摩擦或撞击硬物时产生划痕、压痕与崩边，直接破坏密封配合。第二是腐蚀与应力开裂：含 H₂S、CO₂ 与地层水的环境会使普通碳钢与某些不锈钢发生硫化物应力开裂（SSC）与氢致开裂（HIC），即便只是运输途中接触含盐雾的空气，也可能在表面埋下隐患。第三是污染：沙尘、焊渣、金属屑等硬质颗粒若进入阀组间隙，会在启泵瞬间造成磨粒磨损。第四是静电与火花风险：在油气区域，箱体若不具备静电导通与防爆设计，开盖或摩擦产生的火花可能引燃可燃气体。
这四类风险并非孤立存在。例如一次粗暴装卸既可能造成机械碰伤，又可能使密封失效让盐雾进入；一次不规范接地又可能在开箱瞬间产生火花。因此防护箱的设计必须从系统角度同时覆盖这四根防线，而不是只解决其中一项。对采购方而言，验收时也应按这四类风险逐条核对，而不是只看"箱子结不结实"。关于泵阀类部件通用的防护思路，可参考 泵阀部件防护箱选型要点。 还需要区分两类损伤。第一类开箱即见，例如阀芯导向段崩边、弹簧被压变形，这类问题当场就能判退件。第二类延迟显现：柱塞外圆上一道极细的划痕，或一粒硬质颗粒被压进研磨过的阀座密封面，常温目视几乎看不出，装泵后运行数百小时才表现为填料渗漏或内部串流。第二类损伤代价最高，因为它往往在修井时才发现，此时泵已装好、开过机、停过产。压裂砂与注水结垢颗粒的防护措施，正是为第二类损伤准备的。
二、防护箱结构：分舱、骨架与承载

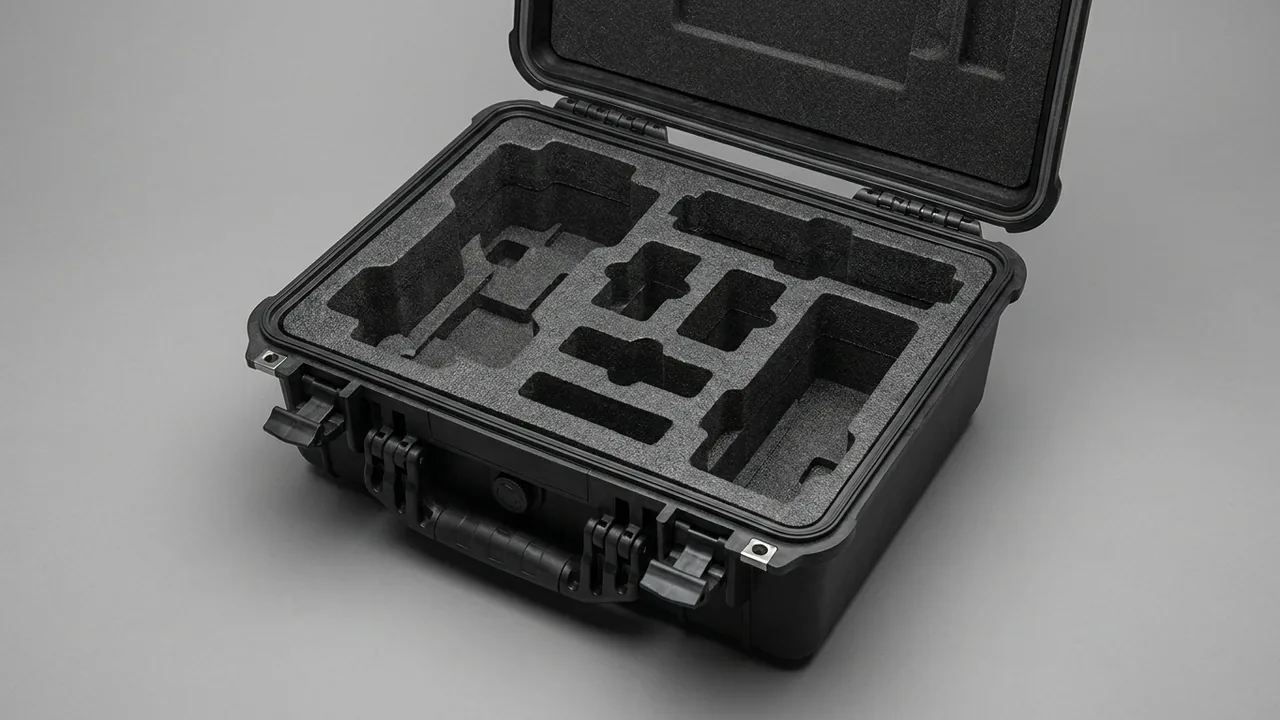

油田泵部件箱普遍采用"外壳 + 内衬 + 分舱隔板"的三层结构。外壳多选用工程聚丙烯（PP）共混改性箱体或铝合金框架箱，前者重量轻、耐盐雾，后者承载高、适合重载柱塞与整阀组。内衬采用可切削 EVA 或交联 PE 泡棉，按部件外形数控铣削出贴合型腔。分舱隔板是本类箱子的关键：必须把柱塞、阀座、阀芯、弹簧分别固定在独立腔体，避免金属件之间直接碰撞，也避免不同材质之间的电位腐蚀耦合。
承载设计要匹配实际工况。单根大直径柱塞可重达数公斤，整组阀箱配件合计常超二十公斤，因此箱体骨架需设置金属加强筋，提手与锁扣应能承受整箱重量并预留安全系数。箱体还应预留叉车槽与吊点，方便在井场泥泞环境中机械化搬运。对于需要随钻机或修井机转场的场景，可参考 钻机部件防护箱 的加强骨架方案。箱体外形建议采用标准化外形尺寸，便于集装箱与皮卡货厢码放。
三、防腐蚀与抗硫材料选择（NACE MR0175/ISO 15156）
在含硫油气环境，材料选型的第一准绳是 NACE MR0175 / ISO 15156《石油天然气工业——油气开采中用于含 H₂S 环境的材料》。该标准对暴露在酸性环境中的金属材料提出了硬度、强度与显微组织限制，以防止硫化物应力开裂。防护箱内部与部件直接接触的紧固件、内衬托架、隔板金属件，宜选用符合该标准要求的低碳马氏体不锈钢或双相不锈钢，或对碳钢件做合格的表面处理与涂装。
箱体外部涂装建议采用环氧富锌底漆 + 聚氨酯面漆体系，盐雾寿命按 GB/T 10125 中性盐雾试验评估，典型目标为 480 小时无红锈。内衬材料本身应耐油、耐地层水且不放出腐蚀性挥发物；EVA 泡棉需选用低 VOC、抗静电型号。对阀座等精密密封面，可在型腔内预置气相防锈（VCI）纸或防锈袋，形成局部钝化气氛。关于石化与含硫环境配件的整体防护，还可对照 炼油厂泵部件箱 的材料做法。
四、防爆与防静电设计（GB 3836 / ATEX）
油田泵部件虽非运行中的带电设备，但其运输与开箱常在爆炸危险区域（Zone 1/Zone 2）进行，因此箱体应满足基本的防爆与防静电要求。结构层面遵循 GB 3836 系列与 ATEX 2014/34/EU 的精神：箱体不得使用易产生火花的非金属表面，开盖应尽量采用无火花工具接口；金属箱体须设置可靠的导静电通道，表面电阻控制在防静电范围，避免因摩擦起电后放电。
具体做法包括：箱体外部设置铜制或钢制接地端子，随箱附防静电腕带接口；内衬采用表面电阻 10⁶–10⁹ 欧姆的导电泡棉；锁扣与铰链选用黄铜或经处理的钢件，降低撞击火花概率。对装有传感器或智能标识的阀组，箱内可设法拉第屏蔽层以隔离外部电磁干扰。防爆与防静电并非"贴个标"，而是要在材料、接地、工具接口上形成闭环，这一点在 防爆防静电防护箱设计 中有更系统的说明。
五、柱塞与阀组的定制内衬

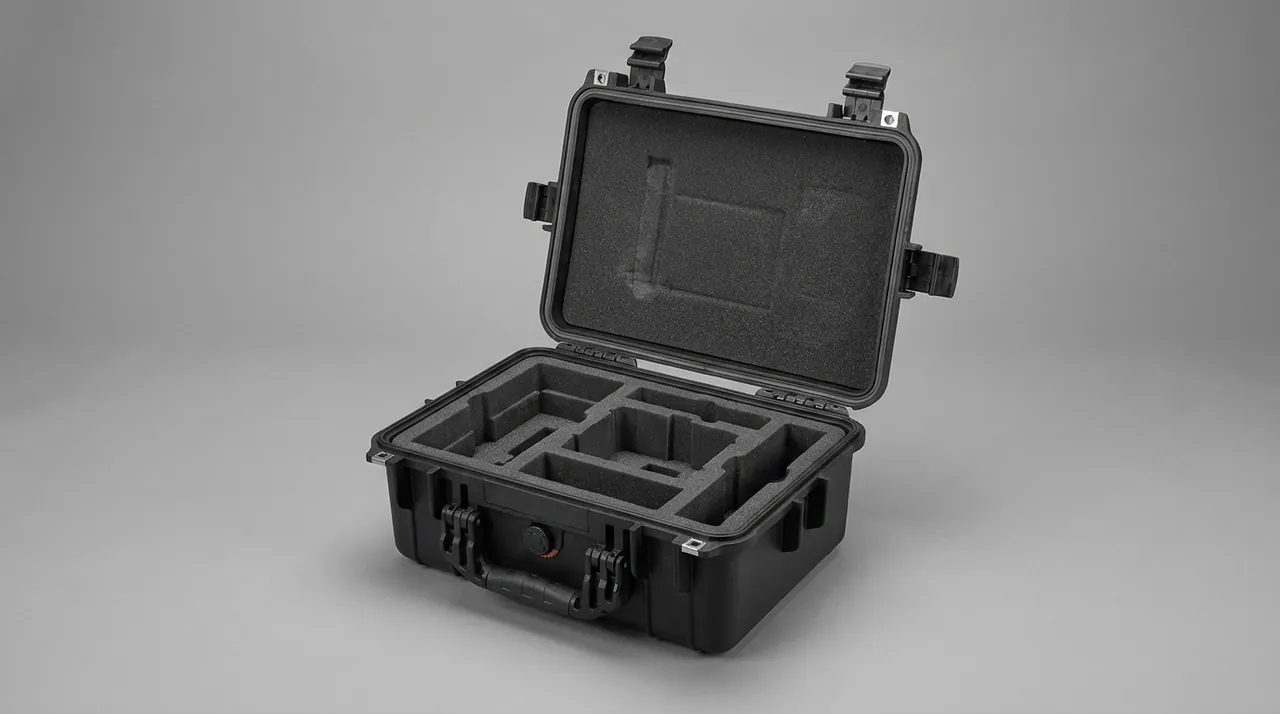

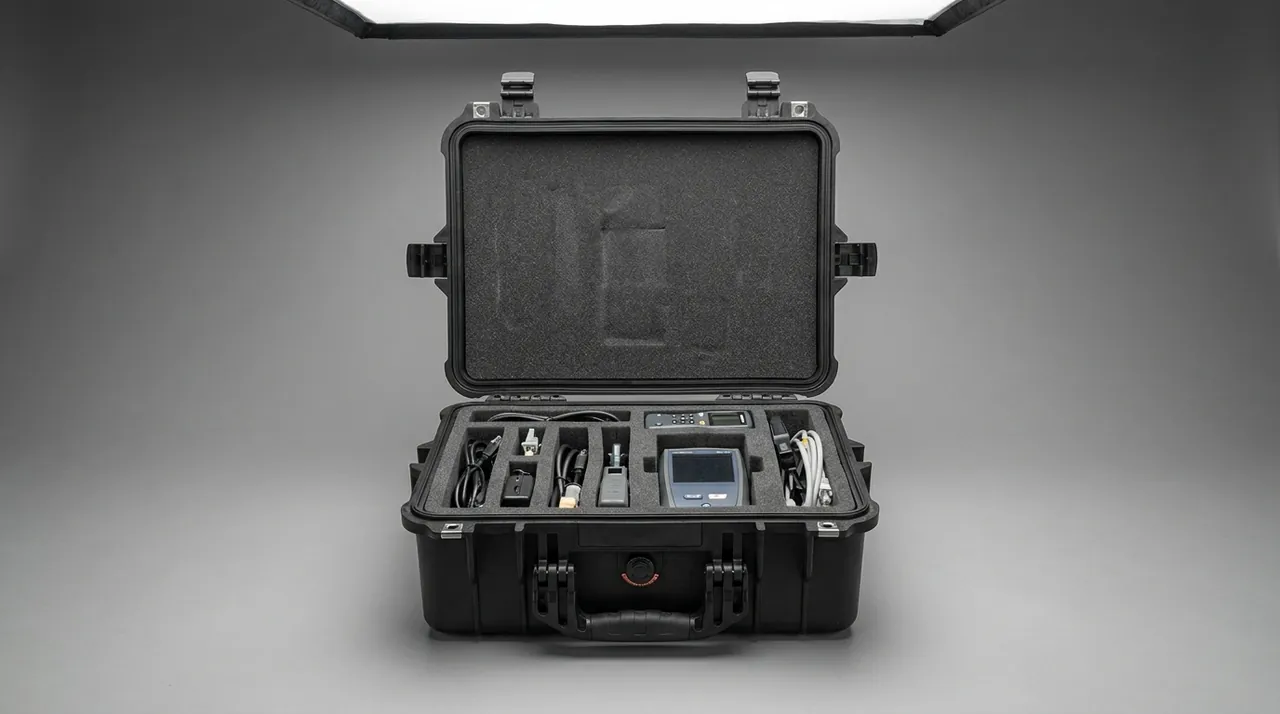

定制内衬是防护箱"贴合度"的灵魂。柱塞为细长回转体，需设计 V 型或半圆托槽，沿轴线多点支撑以控制弯曲变形，两端用端帽定位；阀座与阀芯为轴对称精密件，型腔应按实测外径留 0.5–1 毫米压缩量，使泡棉回弹贴紧又不过压；弹簧类弹性件应单独浅腔平放，避免受压永久变形。所有型腔内壁覆绒布或软质薄膜，防止泡棉碎屑附着。
内衬加工建议走数控铣削路径，由 定制泡棉内衬加工工艺 提供的流程：先三维扫描或测绘部件，再生成型腔刀路，最后按批次复检贴合度。对多型号混装的维修站点，可采用模块化内衬——同一箱体外壳配若干可替换内衬托盘，按修井任务快速换装。内衬材料对比可参见 防护箱泡棉材料对比。
六、密封防水与压力平衡（IP67、GB/T 4208）
井场运输常遇雨水、泥浆飞溅与海水飞沫，箱体密封应达到 IP67（依据 GB/T 4208 / IEC 60529）：防尘完全、短时浸水不进水。密封件多选用三元乙丙（EPDM）或硅橡胶发泡条，嵌入箱盖凹槽形成连续受压圈；锁扣闭合后须保证整圈均匀压紧，必要时做喷淋与浸水抽检。
高空海运与航空运输会带来气压变化，密封箱内外压差可能使箱盖难以开启或密封条撕裂，因此应配置 防护箱压力平衡阀：在盖体安装防水透气阀（ePTFE 膜），平衡内外压同时阻隔水与尘。对含盐雾的海运，透气阀应带耐盐雾滤膜并定期更换。防水等级与密封结构选型也可对照 IP67 防护箱。
七、减振缓冲与跌落防护（MIL-STD-810H 环境试验）
泵部件对冲击与随机振动敏感，防护设计需参考环境试验方法。MIL-STD-810H 是广泛使用的军用环境试验方法标准，本箱将其仅作为运输环境试验依据，用于模拟跌落、振动与温湿度循环，并不代表产品获得任何军用认证。典型验证项目包括：跌落（如 1.2 米角棱面跌落）、随机振动（模拟公路与空运谱）、温湿度循环。
箱内减振靠"泡棉型腔 + 弹性支撑"双重实现：型腔托住部件主体，腔体与外壳之间再留 10–20 毫米缓冲层吸收冲击。对极精密阀芯，可在型腔内加弹性悬吊带，使部件悬空于泡棉之上。相关试验依据还可参考 MIL-STD-810H 合规说明 与 GB/T 4857 运输包装。需注意：试验方法引用不等于认证，交付文件中应明确注明"非军用认证"。
八、盐雾试验与液压清洁度（GB/T 10125、ISO 4406）
为证明防腐蚀能力，箱体金属件与内衬附件应做 GB/T 10125 中性盐雾试验，记录出现红锈的时间；对外购碳钢紧固件，建议盐雾目标不低于 240 小时。另一方面，泵部件装入前其内部油道与配合面有清洁度要求，运输箱应防止二次污染——箱内洁净度可类比液压系统 ISO 4406 等级管理，要求固体颗粒控制在合理等级（如 19/17/14 或根据部件要求），并在装箱前做清洁度检验。
实现手段包括：内衬材料低脱落、箱体内壁光滑易清洁、随箱配防尘盖与堵头封住油口、装箱区达到基本洁净要求。对清洁度要求高的阀组，可在箱内放置颗粒计数抽检卡或洁净指示贴，开箱时直观判断是否受污染。跨类参考可看 换热器部件防护 的清洁度管控。
九、装箱与固定操作规范
规范的装箱动作把设计能力真正落地。建议流程：一、核对部件清单与序列号，确认型腔匹配；二、用无水乙醇或专用清洗剂去除部件表面手印与油污；三、阀座密封面贴 VCI 纸或装入防锈袋；四、按型腔逐件放入，端帽与绑带紧固，确认无松动异响；五、合盖前放置干燥剂与湿度卡，关盖并锁紧扣件；六、贴装箱单、序列号标签与危险品/防爆标识（如适用）；七、做跌落与振动抽检时记录存档。
现场常犯的错误是"为了省事把多个部件塞进一个腔体"或"省略干燥剂"，这会直接抵消前面的设计投入。对随箱文件，建议采用防水袋封装，并与 防护箱锁扣与标识定制 配合，保证标签在盐雾环境下可读。装箱区应远离焊接与打磨作业，防止金属屑飘入。
十、运输、装卸与露天暂存管理
运输环节要延续箱体的防护逻辑。公路运输时用绑带将箱体固定于货厢，避免滑动与叠压变形；海运时箱体应置于甲板下或加盖防盐雾罩布，堆码留通风间隙；露天暂存须垫高并加防雨篷，避免箱体长期泡水与阳光直射导致泡棉老化。装卸使用叉车槽或吊点，禁止拖拽与抛掷。
对跨境与 hazardous 物料（如随箱含少量润滑油或化学防锈剂），需符合 ADR/IMDG 危险货物包装 的标识与文件要求。到货后建议做开箱检验：核对湿度卡、检查密封面、抽样清洁度，发现问题即时反馈供应链。良好的暂存管理能显著延长 防护箱服役寿命。
十一、检测文件与合规交付（OEM/ODM）
作为 B2B 采购，交付文件与箱体本身同样重要。客信新材料（广东）有限公司位于广东的防护箱制造基地，围绕柱塞泵与阀组的实际尺寸谱与含硫、含盐雾工况，提供 OEM 与 ODM 两种合作模式：既可按客户图纸与品牌做贴牌量产，也能从型腔设计、材料选型到盐雾与跌落验证提供整套定制方案，并面向批发、代理与全球供货组织交付。
在合同层面，可按需提供材质证明（如不锈钢牌号与硬度报告）、盐雾试验记录、清洁度报告、防静电与接地检测、IP 防护等级验证，以及符合 NACE MR0175/ISO 15156 的材料合规声明。选择代工厂时建议参考 防护箱 OEM 工厂选择指南 与 正品与仿品识别，并在验收环节采用 防护箱验收 AQL 抽样。所有检测文件应与批次号绑定，便于追溯。
十二、尺寸规格与选型对照表
下表给出柱塞泵部件箱的典型规格区间，供选型参考（数值为典型工程值，非强制标准）：
| 部件类型 | 典型外径(mm) | 单件重(kg) | 建议箱体材质 | 内衬方案 | 防护等级目标 |
|---|---|---|---|---|---|
| --- | --- | --- | --- | --- | --- |
| 细柱塞 | 30–60 | 1–4 | 改性PP箱 | EVA V型托槽 | IP67 |
| 大柱塞 | 60–120 | 4–12 | 铝合金框架箱 | PE 半圆托+端帽 | IP67 |
| 阀座/阀芯 | 40–150 | 0.5–6 | 改性PP箱 | 数控铣削型腔 | IP67 |
| 弹簧组 | — | 0.2–1 | 改性PP箱 | 浅腔平放+绑带 | IP67 |
| 整阀组 | — | 10–25 | 铝合金框架箱 | 分舱模块内衬 | IP67+防爆 |
另一个维度是装载数量与运输方式对照：
| 运输方式 | 单箱装载 | 缓冲要求 | 备注 |
|---|---|---|---|
| --- | --- | --- | --- |
| 公路转场 | 1–3 套 | 中 | 绑带固定防滑动 |
| 海运出口 | 整批集装 | 高 | 防盐雾罩布+干燥剂 |
| 空运急件 | 单件 | 高 | 压力平衡阀必配 |
| 井场暂存 | 备件库 | 中 | 垫高防雨 |
模具与起订量方面，可参考 定制箱体模具与成本分析。
十三、典型应用场景与案例
在沙漠油田的修井作业中，维修站将常用柱塞与阀组预装入分舱箱，随修井机转场，开箱即可更换，平均停机时间下降明显。在海上平台，含硫伴生气环境要求所有金属附件符合抗硫标准，并配导静电端子，箱体随平台补给船周转运送。在极地或高寒油田，低温使泡棉变硬，需选用低温柔软配方并加强端帽定位。
这些场景的共同点是：把"运输防护"前置到采购与维修计划里，而不是等部件磕碰后再补救。对井口与下游设备，可联动 井口设备部件箱 与 LNG 工厂设备部件箱 形成成套防护方案。跨设备类参考还有 矿山设备部件箱。
十四、维护、翻新与服役寿命
防护箱是可复用资产，维护到位能摊薄单件防护成本。每次使用后：清除泥沙与油渍，检查密封条是否压溃或老化，更换失效干燥剂与湿度卡，核对锁扣与铰链松紧。内衬出现掉屑或型腔变形应予更换；金属箱体盐雾损伤处补漆。按 防护箱清洁与保养 的指引，可显著延长寿命。
服役寿命受工况影响大：盐雾与紫外线强的环境寿命偏短，室内备件库则很长。建议建立箱体台账，记录批次、使用次数与检验结果，到寿命或关键结构损伤时退役。对于铰链与锁扣这类易损件，选用 工具箱铰链锁扣密封 的可靠方案能降低维护频率。
常见问题 FAQ
问：油田泵部件箱和普通工具箱的区别在哪里？ 答：普通工具箱只解决"装得下、提得走"，而油田泵部件箱要解决四类工程问题：防腐蚀（含硫、盐雾）、抗硫应力开裂、减振防碰、防爆防静电。它采用分舱内衬把柱塞、阀座、阀芯、弹簧分别固定，避免金属互碰与电位腐蚀；金属附件按 NACE MR0175/ISO 15156 选材；箱体有导静电端子与无火花接口；密封达 IP67 并配压力平衡阀。对采购而言，差别体现在能否提供材质证明、盐雾记录、清洁度报告与防爆声明。若只按"结实"选型，往往在运输含硫湿气或井场开箱时暴露隐患。因此油田泵配件应专用防护箱，而不是代之以通用箱。
问：柱塞细长易弯，箱内如何控制变形？ 答：控制细长柱塞变形的核心是多支点支撑与端向定位。内衬按柱塞实测长度设 3–5 个 V 型或半圆托槽，沿轴线均布，使重力分散到多个支点而不是悬空弯曲；两端用端帽或弹性挡圈限制轴向窜动。对超细长轴类，可在型腔上方加弹性压带轻微下压，或采用弹性悬吊让部件悬空于泡棉之上。装前须确认型腔压缩量合适——过松会晃动，过紧会压伤表面。材料上选用回弹性好的交联 PE 泡棉，低温环境换柔软配方。维修站混装多型号时，用模块化内衬托盘按任务换装，既控变形又提效率。
问：含硫环境为什么强调 NACE MR0175/ISO 15156？ 答：含 H₂S 的油气环境会引发硫化物应力开裂（SSC）与氢致开裂（HIC），普通高强钢与某些不锈钢在拉应力与酸性介质共同作用下可能突然脆断。NACE MR0175/ISO 15156 规定了材料硬度、强度、显微组织与热处理要求，是含硫环境选材的国际通用准绳。防护箱虽不直接承压，但其内部紧固件、隔板托架、接地端子若选材不当，也会在运输含硫湿气时埋下腐蚀起裂点，进而污染精密部件。因此箱体内金属件宜用符合该标准的低碳马氏体或双相不锈钢，碳钢件做合格表面处理。交付时提供材料合规声明，是 B2B 验收的关键文件之一。
问：IP67 密封在海运中够用吗，还要做什么？ 答：IP67（依据 GB/T 4208 / IEC 60529）指防尘完全、1 米水深短时浸水不进水，应付雨水、泥浆与冲洗水足够，但泵箱还要面对盐与压差两项。盐方面，箱体外部采用环氧富锌底漆加聚氨酯面漆，按 GB/T 10125 做中性盐雾并记录出现红锈的累计小时数，透气阀配耐盐雾滤芯。压差方面，箱体在井场高度关闭、空运或跨越高原后再打开会出现内外压差，箱盖可能被吸住或密封条被拉伸变形，因此必须装压力平衡阀（ePTFE 防水透气膜），这是标配而非选配。海运另加防盐雾罩布、足量干燥剂与湿度卡，堆码留通风间隙；到货先读湿度卡，再看阀座密封面，确认无渗入再上泵。

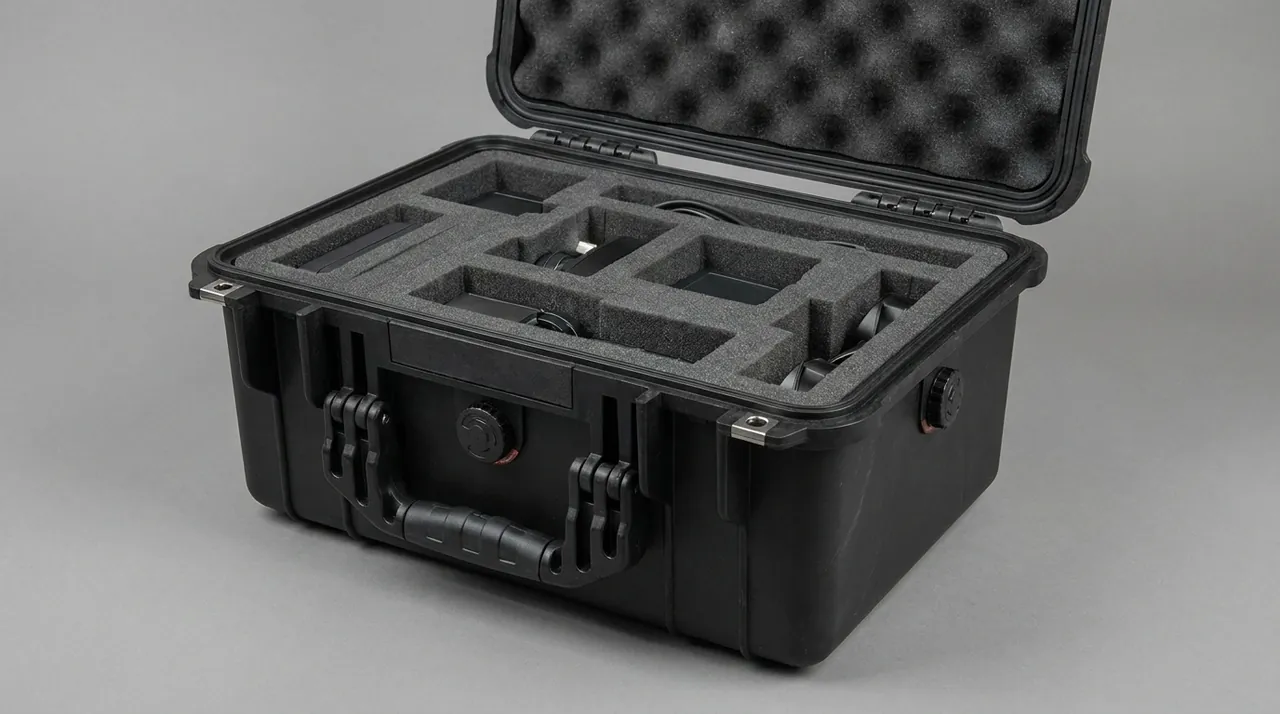

问：箱内需要放干燥剂吗，多久换一次？ 答：在含硫、高湿或海运场景下，强烈建议放干燥剂与湿度卡。干燥剂把箱内相对湿度压到低水平，抑制表面凝露与电化学腐蚀；湿度卡直观显示是否受潮，开箱一眼可判。更换周期取决于密封完好度与环境：IP67 完好的室内备件库可数月一查；盐雾或频繁开闭的井场建议每次转场更换；海运长途以航次为周期。注意干燥剂需与部件物理隔离（如放在盖内网袋），避免粉尘落上精密面。若箱内已用 VCI 气相防锈，可与干燥剂协同，但 VCI 不能替代干燥——两者解决不同机制，宜并行。
问：防爆防静电在防护箱上如何实现闭环？ 答：闭环包含三件事：材料、接地、工具接口。材料上，内衬用表面电阻 10⁶–10⁹ 欧姆的导电泡棉，外壳与锁扣选用不易产生火花的金属并经处理；接地上有铜制或钢制接地端子与随箱防静电腕带接口，开箱前先接地释放电荷；工具接口上，开盖采用无火花工具位，避免钢对钢撞击火花。装有电子标识的阀组可加法拉第屏蔽层隔离外部电磁干扰。需要明确：这满足油气危险区域的基本防爆防静电精神（参考 GB 3836 与 ATEX），但箱体本身非带电设备，相关声明应客观描述设计与测试，不夸大认证等级。
问：定制内衬的加工周期与起订量一般多少？ 答：定制内衬先三维测绘或扫描部件，生成数控铣削刀路，再按型腔加工与贴合度复检。首次打样通常数日至一两周（视部件复杂程度与厂内排产），量产周期随模具与订单规模而定。起订量因合作模式不同：OEM 贴牌与 ODM 整案通常可谈较低起订，样箱甚至单件可行；批量外壳开模则涉及模具费，可参考模具与成本分析。建议先用模块化内衬托盘验证贴合度，再放大批量。交付时每批附材质与贴合检验记录，便于追溯。
问：如何验收一批油田泵部件箱是否达标？ 答：验收按四类风险依次核对并用 AQL 抽样，而不是凭手感判断箱子结不结实。一查结构与分舱：柱塞、阀座、阀芯、弹簧、导向套是否各自独立腔体，异种金属是否分开，骨架能否承载二十公斤以上的整箱负载，锁扣铰链是否完好。二查材料：托架、隔板与紧固件的材质证明及抗硫合规声明。三查密封：IP 验证或抽样喷淋与浸水。四查防爆防静电：接地端子、导电泡棉表面电阻、无火花接口是否到位。五查清洁度：箱内 ISO 4406 等级，以及每个油口封堵与防尘盖的状态。最后查文件：盐雾小时数、按 MIL-STD-810H 方法执行的跌落结果并注明非军用认证、清洁度报告与材质证明。所有记录与批次号绑定，不合格项整改复检后才能入库。
问：运输中随箱含润滑油等是否属于危险品，怎么合规？ 答：若防护箱内随附少量润滑油、防锈剂或清洗剂，可能落入危险货物运输规则范畴，需按 ADR（公路）与 IMDG（海运）做标识、文件与包装合规。做法包括：小容量合规包装并固定于箱内有隔离的腔体，外贴对应危险品标识，随附 MSDS/SDS 与运输申报单，必要时走专业危化物流渠道。若仅是干燥部件与 VCI 纸，则通常不作为危险品。关键是提前与物流与合规部门确认随箱物料清单，避免到港被扣。相关流程可参照危险货物包装运输规范的指引，并在合同中约定责任边界。
结语与相关阅读
油田泵部件的价值集中在两点：表面完整与配合精度，而这两点恰恰是运输环节最容易丢失的。把防护箱当成一项独立工程来管——柱塞与阀组分舱定位、抗硫材料选型、IP67 密封与压力平衡、防爆防静电闭环、干湿与清洁度受控的装箱流程，以及可与批次号对齐的检测文件——是压降返修率与停机成本的务实做法。客信新材料（广东）有限公司位于广东的制造基地，可围绕柱塞泵流体端的实际尺寸谱提供从型腔设计到盐雾与跌落验证的 OEM/ODM 成套方案，面向批发、代理与全球供货交付，并按合同提供材质与检测文件。
