快速答案：旅行箱生产的规格不是先画外形再补结构，而是拿 32 kg 满载与 0.9 m 跌落两个输入起算，按 520 mm 跨距推出 2.2 mm 壁厚，再倒推加强筋高度、轮距与拉杆管径，四步走完图纸才能开模。

目录

  • 第一步：旅行箱生产从载荷反推壁厚
  • 第二步：内腔尺寸与轮组高度
  • 第三步：拉杆、锁扣与铰链的受力
  • 第四步：公差、验证与图纸交付
  • FAQ

一、第一步：旅行箱生产从载荷反推壁厚

规格推导的起点是两个数字，不是一张外形图。满载 32 kg、跌落高度 0.9 m，这两个输入决定了箱底要接住多大的瞬时力。按能量法粗算，落地瞬间的等效静载约为自重的 18 倍，力落在四个角上，每角接近 1.4 kN。这个数决定加强筋的高度，也决定壁厚的下限。

壁厚从跨距算起。内腔底部跨距 520 mm，聚丙烯常温弯曲模量约 1.4 GPa，取 2.2 mm 壁厚、配 4 道 12 mm 高的加强筋，最大挠度落在 1.8 mm，低于 2 mm 的许用值。若把壁厚压到 1.8 mm，同样跨距下挠度会翻到 3.2 mm，落地一次就可能留下永久凹陷。

载荷工况内腔跨距壁厚加强筋计算挠度
满载静置 32 kg520 mm2.2 mm4 道，高 12 mm1.8 mm
0.9 m 角跌落520 mm2.2 mm4 道，高 12 mm1.8 mm
物流堆码 5 层520 mm2.2 mm4 道，高 12 mm2.6 mm

壁厚还有一条下限来自工艺。2.2 mm 已经接近注塑临界值：低于 2.0 mm，熔体走不完 520 mm 的流程就先冷，末端出现缺料，补都补不回来。

这一步算完，壁厚才算有依据。反过来先定 2.5 mm 再去找载荷，结果往往是强度过剩，单件重量多出 0.4 kg，材料成本白白抬 12%。旅行箱生产的壁厚一旦定死，后面的筋高、轮距、管径都要跟着让步。

二、第二步：内腔尺寸与轮组高度

内腔定 520×360×210 mm，是把装载物的最大外形每边加 8 mm 余量倒推出来的。余量不能再小，小于 8 mm 时，衬布和拉链的厚度会把有效空间吃掉，箱子标称能装，实际塞不进。

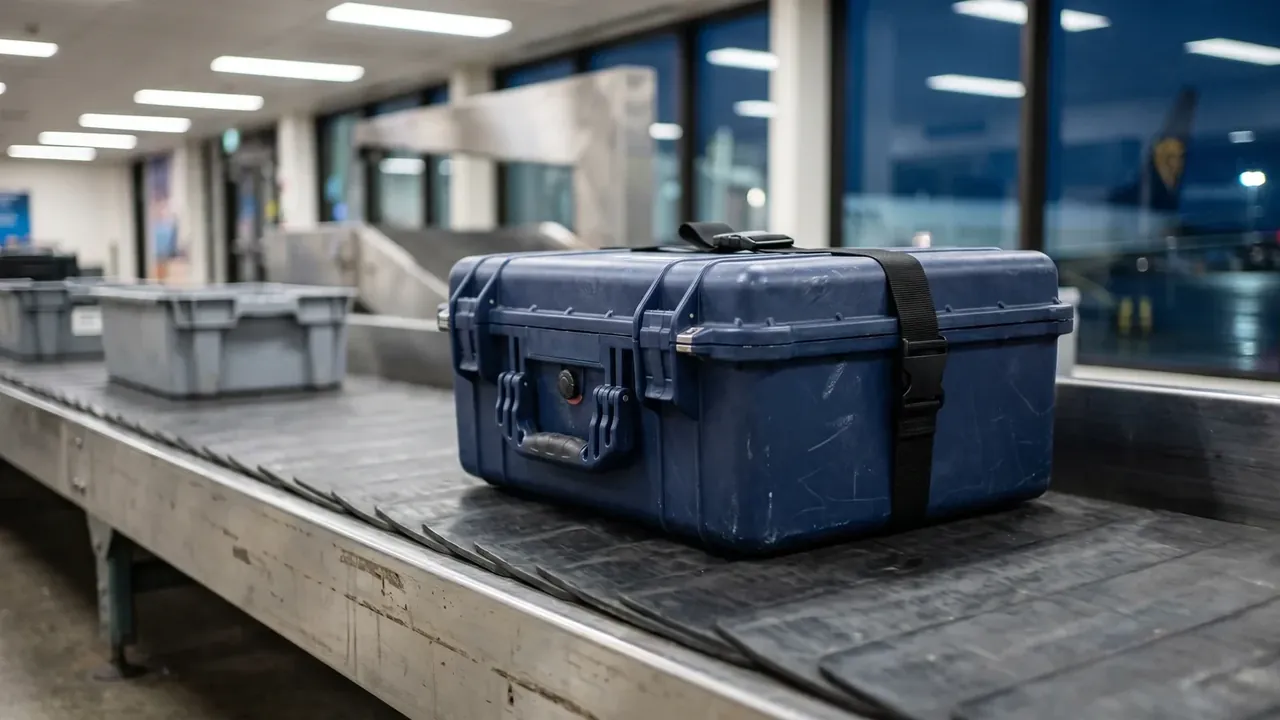

旅行箱生产：机场行李传送带上横放着一只深蓝色硬壳箱，外部套着一条黑色捆带，后方灰色周转箱排成一列，窗外是夜色
旅行箱生产：机场行李传送带上横放着一只深蓝色硬壳箱，外部套着一条黑色捆带，后方灰色周转箱排成一列，窗外是夜色

轮组高度由重心决定。装到 32 kg 时箱体重心大约在离底 145 mm 处，轮距取 380 mm，侧向倾覆角才能守住 21°；轮距缩到 320 mm，同样载荷下倾覆角掉到 15°，窄台阶上一推就倒。

轮子直径 60 mm，是高度与越障的折中。直径大一点越障好，但重心会跟着抬高，箱体在斜面上的稳定性反而变差。

内腔还有个标注习惯的问题。旅行箱生产习惯标外形尺寸，装配时才发现内腔被壁厚吃掉 4.4 mm，衬布一装就顶。图纸标净内腔，再附一张剖面图，争议能少一半。

三、第三步：拉杆、锁扣与铰链的受力

拉杆是旅行箱生产里受力最复杂的件，按人体推力设计。单人推行时手臂给的侧向力约 80 N，两节管按 22 mm 外径、1.2 mm 壁厚取值，配合间隙留 2 mm，5000 次伸缩后仍在公差内。管壁再薄到 0.9 mm，侧向力会让管口先椭圆化。

锁扣的保持力按 150 N 定，取的是满载侧翻时箱盖不被顶开的那条线，这一项在旅行箱生产里最常被压到 100 N。铰链销用 4 mm 不锈钢，单边嵌入 6 mm，两个销一起承担开盖力矩。

受力部位设计载荷与规格取值验证方法
拉杆侧向 80 N，外径 22 mm，壁厚 1.2 mm5000 次伸缩后量间隙
锁扣150 N 保持力，钩口深 4 mm拉力计逐只抽检
铰链开盖力矩 12 N·m，销径 4 mm，嵌入 6 mm开合 3000 次看销孔

锁紧螺钉按 5.5 N·m 收，这个值在塑料螺纹的弹性区内，超过 7 N·m 就会把预埋铜螺母拉脱。

受力件要按顺序验。拉杆先做 5000 次伸缩。锁扣再做 150 N 拉力。铰链最后开合 3000 次。三步都过，才轮到装轮组。轮组一装，箱体就不能再上试验台。

受力件定完，规格就闭环了。旅行箱生产里最常漏掉的是铰链销的嵌入深度，销径写对了、嵌入只留 4 mm，开合 800 次销孔就椭圆。

四、第四步：公差、验证与图纸交付

公差是旅行箱生产最容易被跳过的一段，它留给模具，不留给装配。内腔长宽标 ±0.4 mm，底面平面度 0.6 mm，两处合盖面的段差不超过 0.5 mm；超过 0.5 mm，密封条就压不实，气密测试会先在这里漏。

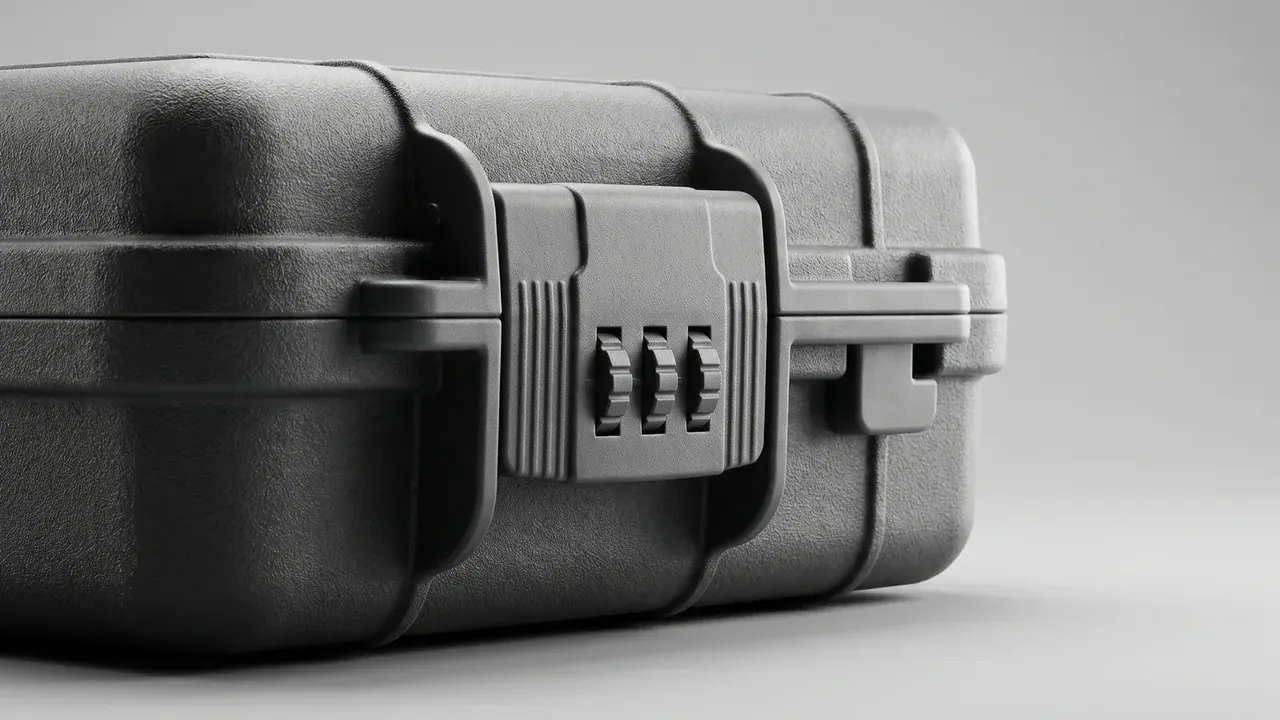

旅行箱生产：灰色背景上一只黑色硬壳箱的正面特写，中央宽搭扣带三道竖向筋条，箱盖横贯两道加强筋，接缝线平直
旅行箱生产：灰色背景上一只黑色硬壳箱的正面特写，中央宽搭扣带三道竖向筋条，箱盖横贯两道加强筋，接缝线平直

收缩率要写进图纸。聚丙烯的成型收缩取 1.6%，模温 65℃、保压 10 秒，这三个数一起决定 520 mm 方向上的实际尺寸；只写收缩率不写模温，试模出来的第一件往往偏 0.8 mm。

打样与量产的门槛也要在图纸阶段谈清。一台 120 吨机台配 3 处滑块能覆盖这个内腔，起订 500 只，单价 168 元，交期 35 天，模具归属写进合同附件。

图纸交付前做一次互检。旅行箱生产的图纸常把收缩率写在标题栏、模温写在工艺卡，两处对不上，试模尺寸就飘；1.6%、65℃、10 秒并排写在同一页，才对得上号。

结论

规格在旅行箱生产里是一条单向推导链：32 kg 与 0.9 m 定出 1.4 kN 的角部载荷，520 mm 跨距定出 2.2 mm 壁厚与 4 道加强筋，再往前才是轮距 380 mm、管径 22 mm 与 ±0.4 mm 公差。链子上的每个数都能被上一个数解释，这样的图纸开模才不用反复试。

本文仅讨论容器（箱体）侧的规格与设计含义，不涉及箱内物品的任何操作、装填或使用事项。
