真空热处理炉(真空油淬炉、真空气淬炉、真空钎焊炉、真空烧结炉)的加热室,是一个典型的"轻质高脆"总成:石墨加热元件、石墨毡与硬质碳毡隔热层、钼/钽金属隔热屏、水冷夹套炉壳共同围出热区。与其配套的真空泵组,通常由旋片泵、罗茨泵、干式螺杆泵或扩散泵串联而成,转子与定子之间的间隙常年在 0.05~0.15 mm 量级上"讨生活"。这两类部件有一个共同点——单件重量往往不大,但几何精度保持能力和材料脆性都极差,一次 30 g 的意外冲击,就可能让一支石墨加热棒断成两截,或让一台罗茨泵的转子刮上端盖。
军之甲(JUNZHIJIA)对真空炉部件的防护主张是:包装不是"把东西包起来",而是先量化每一类脆性件的允许加速度与允许变形量,再用分腔支撑结构把它们与重件、刚性件在动力学上彻底解耦。 换句话说,箱体要从"容器"升级为"隔振系统",泡棉要从"填充物"升级为"可计算的缓冲元件"。本文按加热室、隔热屏、泵组、密封件、洁净内衬、端口防护、湿度控制、试验验证到开箱验收的顺序,逐项给出可执行的结构方案。
目录
- 石墨加热元件的脆性边界:从允许加速度反推支撑方案
- 薄壁隔热屏的褶皱风险:钼屏与钽屏的夹持与层间距保全
- 加热室框架吊装耳与堆码受力路径的匹配
- 真空泵转子间隙保全:泵组独立分腔与轴向限位
- 罗茨泵与旋片泵的油腔排空及油雾隔离
- 氟橡胶与全氟醚密封圈的避光分装与堆压控制
- 洁净室兼容内衬选材:低析出泡棉与无硅隔离膜
- 真空规管与热电偶的防碎分格包装
- CF/KF 法兰刀口与快插接头的端口防护
- 长周期海运的湿气控制与干燥剂配置
- 运输试验矩阵:振动、跌落、堆码的组合加载验证
- 到货开箱、洁净过渡与验收判据
- 常见问题 FAQ
- 结语与相关阅读

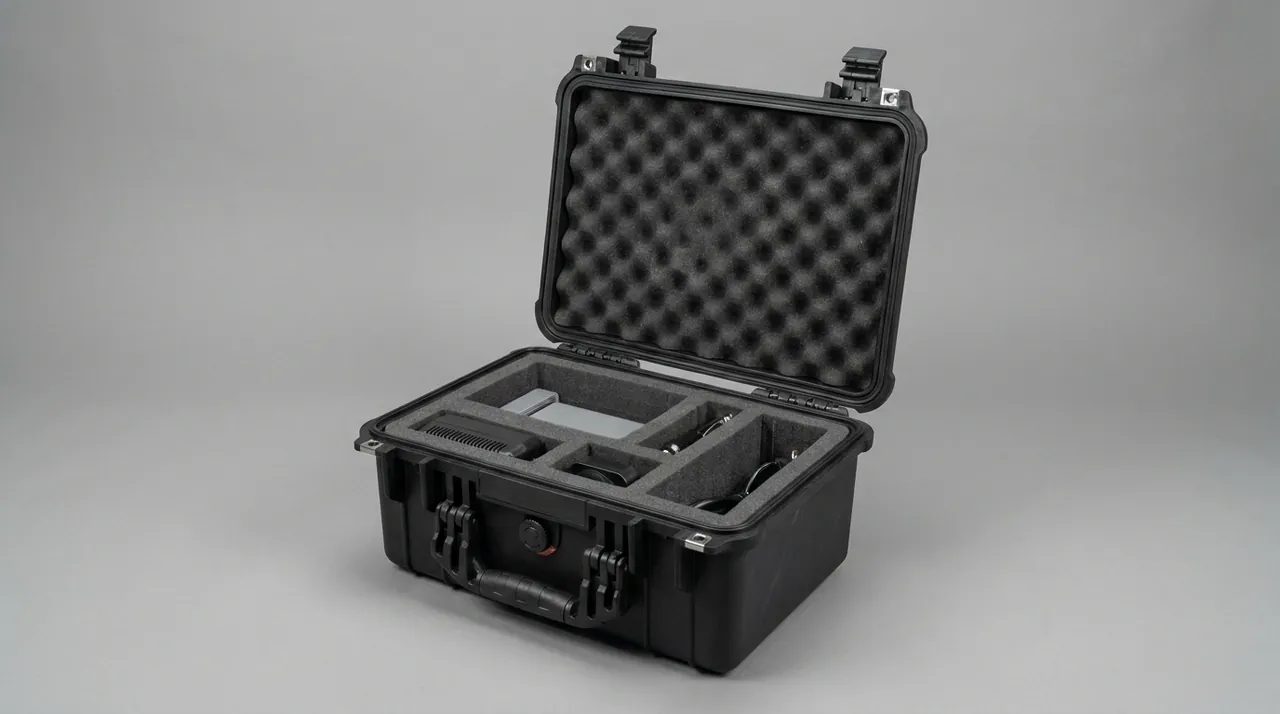

石墨加热元件的脆性边界:从允许加速度反推支撑方案
石墨加热棒、石墨布加热带与 CFC(碳纤维增强碳)加热梁的抗弯强度通常在 30~60 MPa 之间,断裂应变不足 1%。这意味着它没有塑性变形阶段——应力一旦越过弹性极限,直接进入断裂。结构钢在同样工况下会先屈服、再变形,而石墨只会"一声脆响"。
把这个材料特性翻译成包装语言,需要做两步换算。第一步是应力换算:一根 φ20 mm、长 2000 mm 的石墨棒,按简支梁三点弯曲估算 σ = 3FL/(2bh²),当支撑点间距取 400 mm、单点集中载荷取 50 N 时,最大弯曲应力约为 7.5 MPa;间距放大到 800 mm,同样载荷下应力直接翻倍到 15 MPa,安全系数迅速被吃光。第二步是加速度换算:ISTA 3A 中 1 m 跌落对应的峰值加速度可达 40~60 g,若缓冲层把加速度衰减到 15 g,则一根 1.2 kg 的石墨棒在瞬间承受的惯性力约为 180 N,远超其允许的端部集中载荷。
因此石墨件的支撑逻辑只有一条:把集中载荷摊成分布载荷,把悬空段缩短到不足以产生危险弯矩。 具体做法是沿全长设置连续托架,支撑点间距控制在 300~400 mm,托架顶面贴合 EVA 或 PE 软垫,垫层压缩量控制在 15%~25% 之间;端部一律不得悬空,且不允许用绑带直接勒在石墨棒中间——绑带是典型的高集中载荷源。
| 石墨件类型 | 典型规格 | 抗弯强度 | 包装支撑点间距上限 | 是否允许绑带直勒 |
|---|---|---|---|---|
| --- | --- | --- | --- | --- |
| 石墨加热棒 | φ16~φ25 mm × 1500~2500 mm | 35~50 MPa | 400 mm | 禁止 |
| 石墨布加热带 | 厚 2~5 mm 片状 | 30~40 MPa | 需整面贴合托板 | 禁止 |
| CFC 加热梁 | 截面 20×20 mm 级 | 45~60 MPa | 450 mm | 禁止 |
| 石墨连接螺栓 | M8~M16 | 25~35 MPa | 小件独立分格 | 允许,但需软垫隔离 |
| 石墨隔热板 | 厚 5~15 mm | 30~45 MPa | 整面承载 | 禁止 |
需要提醒的是,石墨毡与 CFC 构件对油污极其敏感。若同一批货中混有油润滑件,可参考碳纤维生产线部件防护箱的分腔思路,把碳质件与含油件彻底隔离;对以粉末形态供货的原料,则应参考金属粉末储存防护箱的密封与惰化做法。
薄壁隔热屏的褶皱风险:钼屏与钽屏的夹持与层间距保全
金属隔热屏是热场的"反射镜",常见材料为钼、钽、钨或不锈钢,单层厚度只有 0.2~1.0 mm,层间距一般维持在 8~15 mm,总层数 10~30 层。这个结构对压缩极其敏感:一旦某一层被压出塑性褶皱,局部辐射率与反射角同时改变,热场均匀性会在 ±5% 以上波动,直接反映为工件淬火硬度散差扩大。
包装上最大的误区是"用软泡棉把隔热屏整体包住就万无一失"。恰恰相反,泡棉包覆会产生一个均匀的外压,而薄壁圆筒对外压的临界屈曲载荷远低于其对面内载荷的承受能力。正确做法是使用定型框:先按屏组外径做一圈硬质 PET 或 PP 定型环,环内侧面贴 3~5 mm 软垫,使屏组在径向被"扶住"而不是被"抱住";轴向则由上下两块带定位台阶的托板夹持,台阶深度比屏组高度小 2~3 mm,留出热胀与装配公差余量。
层间距的保全靠三根沿圆周均布的定距柱。运输包装中应保留原厂定距柱,若为分体发货,则必须在包装内加装临时定距块,并在箱内附一份拆件清单,提示现场在装炉前取出。实践经验表明,缺少临时定距块的屏组,经公路运输 800 km 后层间距散差普遍超过 2 mm。
| 隔热屏材料 | 单层厚度 | 层间距 | 允许面外变形 | 推荐夹持方式 |
|---|---|---|---|---|
| --- | --- | --- | --- | --- |
| 钼屏 | 0.3~0.5 mm | 8~12 mm | ≤1.5 mm | 定型环 + 轴向台阶托板 |
| 钽屏 | 0.2~0.4 mm | 8~15 mm | ≤1.0 mm | 定型环 + 全周软垫 |
| 钨屏 | 0.3~1.0 mm | 10~15 mm | ≤2.0 mm | 分片独立托板 |
| 不锈钢屏 | 0.5~1.0 mm | 10~15 mm | ≤3.0 mm | 阶梯式分隔架 |
钎焊炉与烧结炉的屏组结构与之高度相似,可参考钎焊炉部件防护箱的隔热屏保护中的定型框做法;对沿海项目,还需参考盐雾腐蚀试验与防护箱的对应关系来设定外箱金属件的防腐等级。
加热室框架吊装耳与堆码受力路径的匹配
加热室框架(含炉胆、水冷夹套与法兰)自重通常在 200~2000 kg 区间。这个重量本身并不夸张,但如果吊装耳与箱体承力梁不在同一条力线上,所有载荷都会由箱壁的面内剪切来承担,而面内剪切恰恰是注塑箱体最弱的方向。
设计上要遵循"吊点—梁—底脚"三点一线的原则:箱底设置两条与吊装耳投影重合的通长承重梁,梁高不低于箱体高度的 1/12;吊装耳对应的箱壁内侧加装局部加强筋,筋厚不小于箱壁厚的 1.6 倍;箱底四角设置防滑脚垫,脚垫硬度取 70~85 Shore A,兼顾摩擦系数与减振。
堆码方面,加热室总成一般只能作为底层货物。若必须多层,则第二层以上只允许放置同类的刚性框架件或空箱,且顶层载荷不得超过 500 kg。堆码层数需按 48 h 静压后的残余变形来验证,箱体顶部挠度不得超过跨度的 1/200。
| 加热室重量档 | 底梁数量 | 梁高建议 | 允许堆码层数 | 顶层载荷上限 |
|---|---|---|---|---|
| --- | --- | --- | --- | --- |
| ≤300 kg | 2 条 | ≥60 mm | 3 层 | 300 kg |
| 300~800 kg | 2 条 | ≥90 mm | 2 层 | 400 kg |
| 800~1500 kg | 3 条 | ≥120 mm | 2 层 | 500 kg |
| >1500 kg | 钢制底盘 + 箱体 | 按计算 | 1 层 | 不得承压 |
另一个容易忽略的点是重心标记。加热室总成的重心往往并不在水冷夹套的几何中心上,而是偏向法兰与炉门一侧。包装完成后应在箱体两个相邻立面标注重心投影线与起吊方向箭头,并在随箱文件中写明允许的最大倾斜角(一般不超过 15°)。若采用叉车搬运,叉齿插入深度必须超过箱体长度的三分之二,且禁止单侧挑举。经验上,真空炉总成的运输事故里,因叉车单侧挑举导致的框架扭曲占比并不低,而框架一旦扭曲,炉门密封面的平面度就再也回不到设计值。

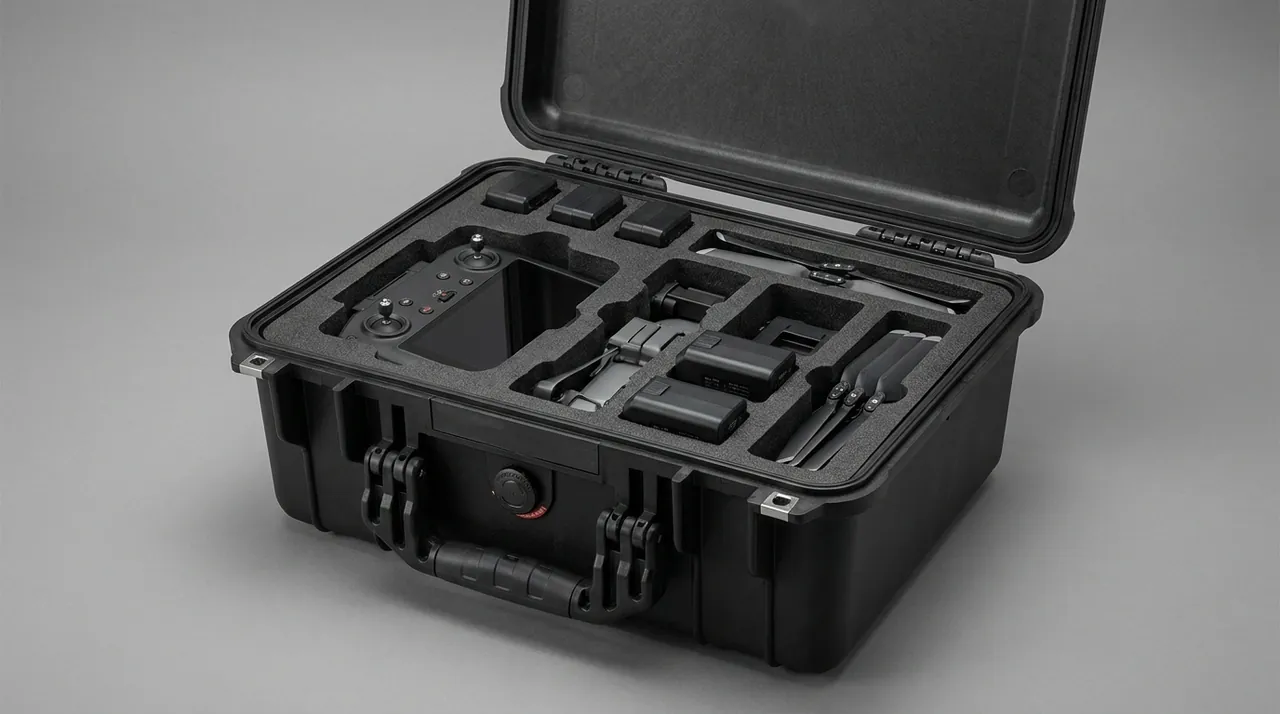

真空泵转子间隙保全:泵组独立分腔与轴向限位
旋片泵的转子与端盖间隙、罗茨泵的叶轮与泵壳间隙、干式螺杆泵的螺杆啮合间隙,都在 0.05~0.15 mm 量级。这个量级下,任何方向的轴向冲击只要让转子位移超过 0.1 mm,就会在端面留下刮痕;刮痕一旦形成,泵的极限真空度会从 10⁻² Pa 级退化到 10⁻¹ Pa 级,且在高温工况下持续恶化。
真空泵组的包装必须满足三条:第一,泵体独立分腔,不允许与法兰、钢板、衬板等重件共用一腔;第二,泵体在轴向和径向都要有硬限位,硬限位与泵体之间用 5~10 mm EVA 隔离,限位块与箱底通过沉头螺栓固定,不得仅靠泡棉"顶住";第三,泵的进出气口必须封堵并做机械固定,防止搬运时封堵件脱落进入泵腔。
同时要注意泵组与加热室在箱内的相对位置。加热室框架是刚性大件,泵组是精密小件,两者若布置在同一水平层,公路运输中框架的高频振动会通过箱体底板传递给泵组。工程上的做法是把泵组放在框架上方或下方的独立隔层,中间用一层 20 mm IXPE 隔振垫断开传递路径。
| 泵型 | 关键间隙 | 允许轴向冲击位移 | 固定方式 |
|---|---|---|---|
| --- | --- | --- | --- |
| 旋片泵 | 0.05~0.10 mm | ≤0.05 mm | 硬限位 + 底部螺栓 |
| 罗茨泵 | 0.10~0.15 mm | ≤0.10 mm | 两端限位块 + 径向抱箍 |
| 干式螺杆泵 | 0.08~0.15 mm | ≤0.08 mm | 独立分腔 + 六点固定 |
| 扩散泵 | 喷射间隙按图 | ≤0.15 mm | 垂直运输方向标示 + 立式固定 |
罗茨泵与旋片泵的油腔排空及油雾隔离
油封式真空泵在运输前必须排油,这不是可选项。残留润滑油在箱体内随车辆颠簸,会从油窗、排气口或轴封处渗出,污染泡棉、腐蚀法兰面,并在高温环境下形成油雾,渗入附近的石墨毡。石墨毡一旦吸油,装炉后会在升温段持续放气,把真空度拖住几个小时。
排油作业应做到三点:一是彻底排空至滴油停止,油窗内残留液位为零;二是排气口加装吸油垫并用扎带固定,吸油垫选用无纺布 + 聚丙烯吸油棉,避免纤维脱落;三是排油后立即用阻隔袋单独密封泵体,袋内放 1 包 5 g 硅胶干燥剂,防止轴封在潮湿环境中吸附水汽。
在包装结构上,吸油垫与泵体之间要留出 3~5 mm 空隙,不要紧贴。紧贴会让吸油垫把泵体表面的防锈油一并吸走,反而在轴封处形成锈点。
还需要区分"运输姿态"和"工作姿态"。部分罗茨泵与扩散泵的油池只在特定姿态下才不会溢流到泵腔,因此包装内必须明确标示运输方向,必要时用木楔把泵体固定在设计姿态上,而不是随手放平。扩散泵尤其要注意——其喷射塔与导流管是悬臂结构,长期侧躺运输会让内部件在自重作用下缓慢位移,到货后表现为抽速下降与返油。工程惯例是在扩散泵的运输姿态上标注"箭头朝上"并在箱内做姿态锁定,同时在随箱文件里写明到货后必须静置 4 h 再通电。
氟橡胶与全氟醚密封圈的避光分装与堆压控制
真空炉用密封圈以氟橡胶(FKM)为主,高温段或强腐蚀工况会用到全氟醚(FFKM),部分低温法兰还会用到硅橡胶。这些弹性体的仓储失效机理有两条:臭氧/紫外老化与压缩永久变形。前者来自光照和空气,后者来自堆压。
包装上对应两项措施。第一是避光:密封圈必须装入不透光铝箔复合袋或黑色 PE 袋,袋内不放任何含硫、含氯材料,也不与已经涂油的泵体同袋。第二是限压:密封圈的包装盒要保证堆码后单件承压不超过 0.05 MPa,且不得长时间叠放超过 5 层。对于大直径 O 形圈(>500 mm),推荐采用悬挂式或"8 字形"折放,折叠处用内衬软管支撑,避免出现永久折痕。
批次管理同样重要。每袋外贴标签,标明材质、硬度、内径 × 线径、硫化日期与建议使用期限。FKM 的常规储存期为 5~8 年,但若包装不避光、环境温度长期高于 30 ℃,实际可用期可能缩短到 3 年以内。
| 密封材料 | 耐温上限 | 储存期(标准包装) | 包装要点 | 禁配物质 |
|---|---|---|---|---|
| --- | --- | --- | --- | --- |
| FKM 氟橡胶 | 200~230 ℃ | 5~8 年 | 铝箔避光袋 | 硫化物、氯代烃 |
| FFKM 全氟醚 | 300 ℃ 级 | 8~10 年 | 避光袋 + 独立分格 | 强碱、金属钠 |
| 硅橡胶 | 200 ℃ 级 | 5 年 | 防尘袋 | 含硫橡胶制品 |
| 丁腈橡胶 | 100~120 ℃ | 3~5 年 | 避光袋 | 臭氧源、紫外灯 |
洁净室兼容内衬选材:低析出泡棉与无硅隔离膜
真空炉的加热室在装炉前通常要经过擦拭、氮气吹扫,部分场合还要在洁净间内完成装配。因此包装内衬的析出行为必须纳入选材:低分子量增塑剂、硅油脱模剂、阻燃剂粉尘都会在抽真空时释放,污染炉膛并延长抽气时间。
EPE 珍珠棉的析出量低、回弹好,适合做托架垫层;EVA 泡棉压缩永久变形小、承载高,适合做重件的承压层;IXPE 交联聚乙烯泡棉闭孔率高、抗水汽渗透好,适合做隔振与防潮的复合层。需要避开的是含硅脱模剂生产的泡棉,以及使用卤系阻燃剂的泡棉。
隔离膜方面,优先选择无硅 PET/铝箔复合膜或 PE 阻隔膜。接触石墨件与钼屏的表面,一律不采用含硅离型纸。所有内衬在装件前应做一次酒精擦拭并在 60 ℃ 下烘干 2 h,排除吸附水与表面助剂。
| 内衬材料 | 密度 | 压缩永久变形 | 析出风险 | 推荐用途 |
|---|---|---|---|---|
| --- | --- | --- | --- | --- |
| EPE | 25~35 kg/m³ | 中 | 低 | 托架垫层、面接触缓冲 |
| EVA | 60~90 kg/m³ | 低 | 低(无硅配方) | 重件承压层 |
| IXPE | 30~60 kg/m³ | 低 | 低 | 隔振层、防潮复合层 |
| PU 泡棉 | 20~40 kg/m³ | 高 | 中(易水解) | 不推荐用于长期海运 |
洁净包装的完整做法(含擦拭剂选择、阻隔袋热封参数与洁净区间隔)可延伸阅读洁净室设备防护箱的材料与析出控制;若泵组振动是主要风险,减振防冲击防护箱的结构要点给出了隔振垫选型的对照表。
真空规管与热电偶的防碎分格包装
真空规管(电阻规、电离规)多为玻璃—金属封接结构,机械强度低且对冲击极敏感;钨铼、K 型热电偶的丝径常在 0.2~0.5 mm,陶瓷绝缘珠在弯折时会开裂。这类小件的失效往往是"看不见的"——外观完好,但真空密封已经出现微裂。
分格设计要点是把每一支规管放进独立的小格,格子内壁贴 2 mm EPE,格底做 5 mm 下沉台阶,让规管既不滚动也不被顶到法兰面。热电偶按"直线平放"的原则固定在一体式托板的凹槽内,凹槽半径略大于丝径,用低压敏胶带跨槽固定,绝不允许绕圈盘绕——弯折半径小于 40 mm 的盘绕会让钨铼丝产生微裂纹。
对带陶瓷绝缘子的热电偶,建议在凹槽两侧加装限位凸台,防止运输中发生轴向窜动。所有小件分格区在箱内应位于中部偏上位置,远离箱底受力区与堆码承压区。
电离规与电阻规还有一个特殊要求:玻璃泡与金属法兰的封接处是最脆弱的位置,受冲击时会先出现肉眼难辨的微裂,装炉后表现为真空度抽不下去或读数漂移。包装上应让规管以"法兰承重、玻璃泡悬空"的姿态固定,即由法兰外圆坐在 EPE 环形支座上,玻璃泡部分完全不接触任何硬面。若规管自带保护罩,保护罩也要与玻璃泡保持 3 mm 以上间隙。到货检查时,除了看外观,还要用放大镜观察封接环处有无细纹,并做一次保压测试确认无泄漏。
CF/KF 法兰刀口与快插接头的端口防护
真空系统的漏率对法兰刀口状态极度敏感。CF(ConFlat)法兰靠铜垫圈与 15°~30° 刀口金属线密封,刀口上一道 0.1 mm 深的压痕就足以让漏率从 1×10⁻¹⁰ Pa·m³/s 恶化到 1×10⁻⁸ Pa·m³/s。KF(NW)法兰靠 O 形圈与端面密封,端面划伤同样致命。
包装防护分三步。第一步是端口封堵:CF 法兰使用带橡胶垫的专用盖板,靠 4 个螺栓均匀压紧,压紧力矩按法兰规格取 5~15 N·m,不得单点过压;KF 法兰使用卡箍 + 盲板,盲板内侧贴 3 mm 软垫。第二步是螺纹口保护:用塑料堵头旋入,堵头外露部分不超过螺纹长度,避免受力后把螺纹带伤。第三步是快插接头保护:气路与水路的快插接头加装保护帽,保护帽需能承受 20 N 侧向力不脱落。
所有端口保护件在箱内应单独成袋,并附一份"端口保护件清单",标明数量与位置编号,方便现场清点回收,避免保护帽遗留在管路内。
还有一类容易被忽视的端口是观察窗与电极引入口。石英观察窗在受侧向力时容易沿密封面滑移,建议用环形软垫托住窗片外缘,并在窗片两侧各留 2 mm 膨胀间隙;电极引入口的陶瓷绝缘子在弯折受力后会开裂,包装时应在引入棒外部套一段 PP 保护管,管子两端用软塞定位。对于已经装好电缆的引入组件,电缆不得缠绕在引入棒上,而应单独盘绕并固定在独立的线缆槽内,盘绕半径不小于电缆外径的 8 倍。

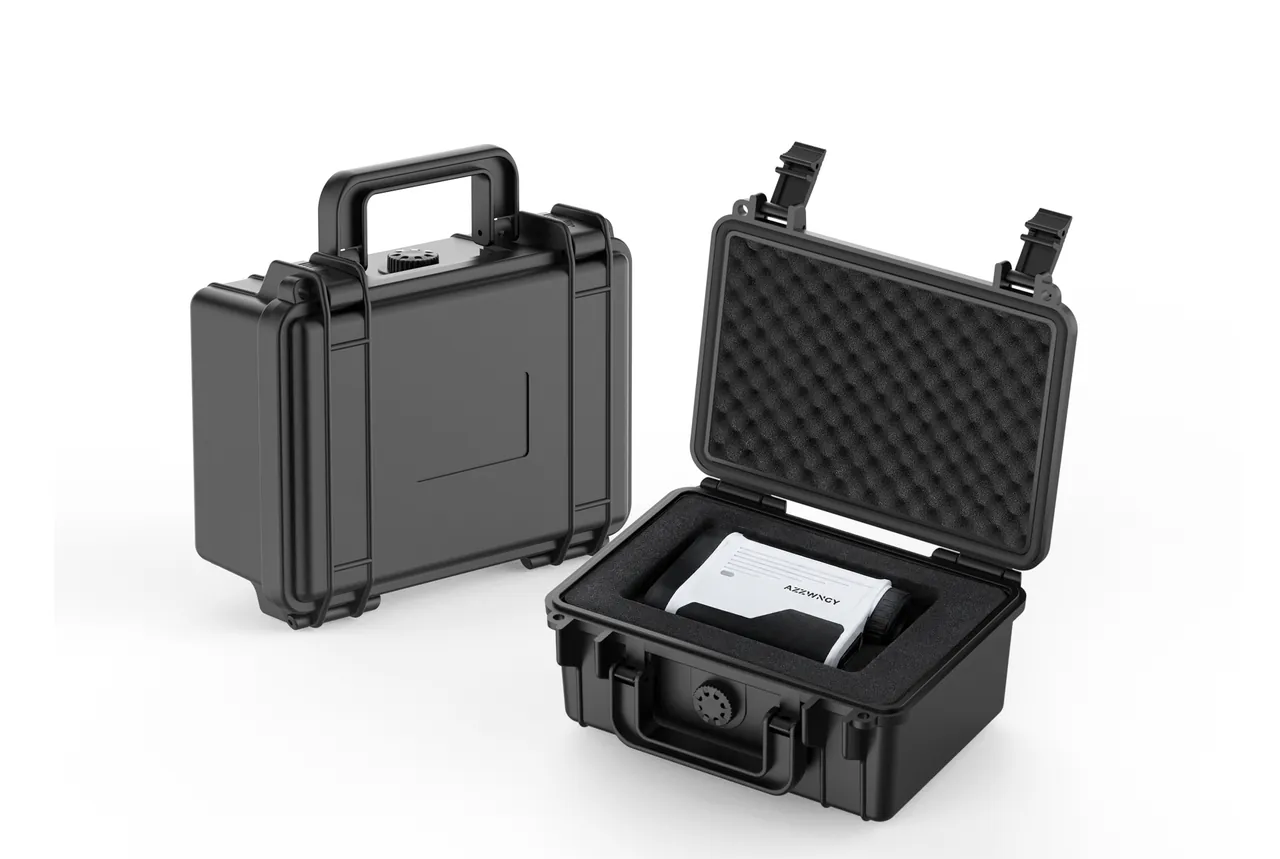

长周期海运的湿气控制与干燥剂配置
真空炉部件多以海运发往东南亚、中东与欧洲,航程 20~45 天,跨越多个温湿度带。集装箱内昼夜温差可达 20 ℃ 以上,当箱内空气温度降到露点以下,水汽会在石墨毡、钼屏表面结露。石墨吸水后放气周期可长达数十小时,而钼屏受潮则可能出现点蚀。
湿气控制采用"三级屏障 + 定量干燥剂"的组合。第一级是件级屏障:石墨件、钼屏、密封圈各自装阻隔袋;第二级是箱级屏障:箱体选用带 O 形圈密封的结构,密封等级按 IEC 60529 达到 IP65 以上,并配气压平衡阀,防止温差造成的内外压差把密封圈顶开;第三级是运输屏障:整箱外套铝箔复合真空膜或加装集装箱干燥条。
干燥剂用量可按箱内自由空间体积估算:硅胶干燥剂取 200~300 g/m³,氯化钙复合干燥剂取 100~150 g/m³;航程超过 30 天或途经赤道区域时,用量按上限取并增加 20% 余量。箱内放置 1~2 张湿度指示卡,安装位置选在观察窗附近,便于不拆箱检查。
| 航程 | 环境条件 | 硅胶用量 | 氯化钙复合用量 | 湿度指示卡 |
|---|---|---|---|---|
| --- | --- | --- | --- | --- |
| <10 天 | 温带 | 150 g/m³ | 80 g/m³ | 1 张 |
| 10~20 天 | 温带/亚热带 | 200 g/m³ | 100 g/m³ | 1 张 |
| 20~30 天 | 亚热带 | 250 g/m³ | 120 g/m³ | 2 张 |
| >30 天 | 跨赤道 | 300 g/m³ + 20% | 150 g/m³ + 20% | 2 张 |
运输试验矩阵:振动、跌落、堆码的组合加载验证
单一试验项通过,不代表包装能扛住实际运输。公路运输的随机振动、装卸的跌落冲击、仓库堆码的长期静压,三种载荷会在同一批货上叠加出现,而失效往往是叠加后的结果。
推荐按 ISTA 3A(包裹运输)或 ISTA 3E(整托运输)作为主线,配合 GB/T 4857 系列与 ASTM D4169 做补充验证。随机振动采用 PSD 谱,垂直方向 1.0 g rms、水平方向 0.5 g rms,各持续 60 min;跌落按毛重分档,≤20 kg 取 760 mm,20~40 kg 取 610 mm,>40 kg 取 460 mm;堆码按 1.5 倍实际堆码载荷持续 48 h。
失效判据要在试验前定好,不能事后调整。对真空炉部件,建议采用三条硬判据:石墨件无可见裂纹、钼屏面外变形 ≤1.5 mm、泵转子手盘无刮擦感。三条中任何一条不通过,都需回到支撑方案重新设计,而不是简单加厚泡棉。
| 试验项 | 标准 | 参数 | 持续/次数 | 主要考察 |
|---|---|---|---|---|
| --- | --- | --- | --- | --- |
| 随机振动 | ISTA 3A / GB-T 4857.23 | 1.0 g rms 垂直 | 60 min | 石墨件支撑点松动 |
| 跌落 | ISTA 3A / GB-T 4857.5 | 460~760 mm | 每面 1 次 | 泵组限位失效 |
| 堆码静压 | ASTM D4169 / GB-T 4857.3 | 1.5 倍载荷 | 48 h | 框架挠度、箱顶变形 |
| 交货振动 | ISTA 3E | 整托 PSD 谱 | 按路线 | 屏组层间距散差 |
到货开箱、洁净过渡与验收判据
到货开箱要按"先查外、再查内、最后查洁净"的顺序推进。箱体外观确认无贯穿性破损、无严重鼓包、湿度指示卡未变色后,才允许进入开箱环节。开箱应在无粉尘、无油污的场地进行,最好在洁净间前室完成外包装剥离,避免把运输途中的粉尘带进装配区。
进入洁净区时,件级阻隔袋要在气闸内开启,先做表面擦拭,再转运至装配工位。石墨件与钼屏的检查重点分别是端部与边缘:石墨棒端部有无崩角、钼屏边缘有无折痕,这两处是最先暴露问题的部位。真空泵组开箱后立即手盘转子,感受是否有刮擦,并测量轴向串动量,与出厂记录比对。
验收判据建议固化为表单:箱体密封等级与气压平衡阀状态、干燥剂与湿度指示卡、石墨件外观与尺寸、屏组层间距、泵转子灵活度、端口保护件回收数量、随箱文件完整性。任一项不合格即挂标隔离,不进入装配流程。上述三件套交付形式的防护箱、内衬与文件包,由客信新材料(广东)有限公司按项目图纸统一组织生产与出厂检验。
常见问题 FAQ
问:石墨加热元件能不能用普通珍珠棉直接包裹?
答:不建议直接包裹。普通 EPE 珍珠棉的压缩模量低,受到冲击时会把点载荷转成面载荷看似有利,但它无法限制石墨棒在箱内的横向位移,反复振动后石墨件会与相邻硬件磕碰。正确做法是先用 EPE 做面接触垫层,再用带定位槽的托架把石墨棒限位,支撑点间距控制在 300~400 mm,端部不得悬空。若石墨件为细长件,还需在箱内加装横向限位挡板,防止运输途中沿箱长方向窜动。
问:隔热屏变形到什么程度就必须报废?
答:判据要看变形的性质而不是单纯看数值。面外局部凹陷超过 1.5 mm、且位于屏的有效反射区,通常需要更换,因为局部辐射率变化会直接破坏热场均匀性。若变形位于边缘夹持区、且不影响层间距,可以做校形处理后再评估。实测时应把屏组立在工作台上,用塞尺测量相邻层间距,散差超过 2 mm 即视为超差。整体更换的成本远低于因热场不均导致的批量工件返工成本。
问:真空泵运输前必须排油吗?干式泵是否也需要处理?
答:油封式泵必须彻底排油,且要求排到滴油停止、油窗内无残留液位。残留油在颠簸中会从轴封、油窗、排气口渗出,污染泡棉与法兰面,并在高温环境下形成油雾被石墨毡吸附,装炉后长时间放气。干式螺杆泵与爪式泵虽无油腔,但同样需要处理:一是封堵进出气口并做机械固定,二是清洗转子表面残留的粉尘与工艺气体冷凝物,三是测量并记录转子串动量。干泵的防尘要求往往比油泵更高。
问:真空炉部件的包装需要达到什么洁净度等级?
答:加热室与泵组一般按 ISO Class 8(万级)作为包装环境的底线,热区件若用于半导体或光学镀膜场景,需提高到 ISO Class 7。实现方式不是靠箱体本身,而是靠件级阻隔袋与开袋环境的配合:件在洁净环境下装入阻隔袋并抽真空或充氮,袋口热封;箱体只需做到内壁无粉尘、无脱模剂残留。内衬材料需满足低析出要求,避免使用含硅脱模剂生产的泡棉与含卤阻燃剂配方。
问:海运到东南亚的真空炉部件,干燥剂该怎么配?
答:先按箱内自由空间体积估算基础用量,硅胶取 200~300 g/m³,氯化钙复合干燥剂取 100~150 g/m³。东南亚航线航程通常 15~30 天且跨越亚热带与赤道区域,建议取上限并增加 20% 余量。同时必须配气压平衡阀,否则昼夜温差造成的内外压差会让箱体呼吸进湿空气,干燥剂会被迅速耗尽。箱内放 2 张湿度指示卡,分别贴在观察窗附近与箱底,便于判断是否有冷凝水积聚。
问:CF 法兰的刀口损伤真的会影响漏率吗?
答:影响非常直接。CF 法兰靠铜垫圈与刀口形成金属线密封,刀口压痕超过 0.1 mm 深即可使漏率从 1×10⁻¹⁰ Pa·m³/s 量级恶化到 1×10⁻⁸ Pa·m³/s 量级,且在烘烤工况下持续劣化。包装上要避免刀口直接受力:使用带橡胶垫的专用盖板,按 5~15 N·m 的力矩均匀施压,禁止单点拧紧;法兰面之间不得直接叠放,层间必须插入 3~5 mm 软垫。运输后若发现刀口有亮痕,应先做氦检漏再决定是否修磨。
问:真空炉的大件如何确定吊点和堆码层数?
答:吊点应选在框架的原始吊装耳位置,箱底承重梁必须与吊装耳投影重合,形成"吊点—梁—底脚"三点一线的传力路径。堆码层数要按 48 h 静压试验后的残余变形确定,箱顶挠度不得超过跨度的 1/200。经验值是:≤300 kg 的加热室最多 3 层,300~800 kg 取 2 层,800~1500 kg 在加装三条承重梁后仍取 2 层且顶层载荷不超过 500 kg,超过 1500 kg 一律单层并配钢制底盘。另外要提醒的是,堆码层数说的是"静压能力",不等于"允许在露天堆存";真空炉部件长期户外堆存时,箱体紫外线老化和内部结露的风险都远高于堆压本身,建议入库或加防雨篷布。
问:定制真空炉部件防护箱的交期与最小起订量是多少?
答:交期取决于是否需要开模。采用现有公模尺寸时,从图纸确认到首批出货通常需要 15~25 天;若需新开注塑模,模具制作与试模需额外 30~45 天,其中包含 1~2 轮试模件检验。最小起订量按箱型分档,标准尺寸通常 50~100 只起订,新开模箱型一般 200~300 只起订以摊薄模具成本。若项目处于样机阶段,可先用现有箱型配定制 EVA 内衬过渡,待批量确定后再启动开模。
结语与相关阅读
真空炉部件的运输失效,几乎都发生在"看起来已经包好了"的那一刻:石墨件被绑带勒出裂纹,钼屏被泡棉压出褶皱,泵转子在箱内轻微窜动留下刮痕。把每一类脆性件的允许加速度与允许变形量先算清楚,再用分腔、支撑、限位、隔振四件事把它们彼此解耦,防护才算真正闭环。军之甲(JUNZHIJIA)可按加热室与泵组的实际图纸提供分腔内衬设计、开模试模、OEM/ODM 贴牌与随箱文件包配套,把包装从消耗品做成可复用的工装。
