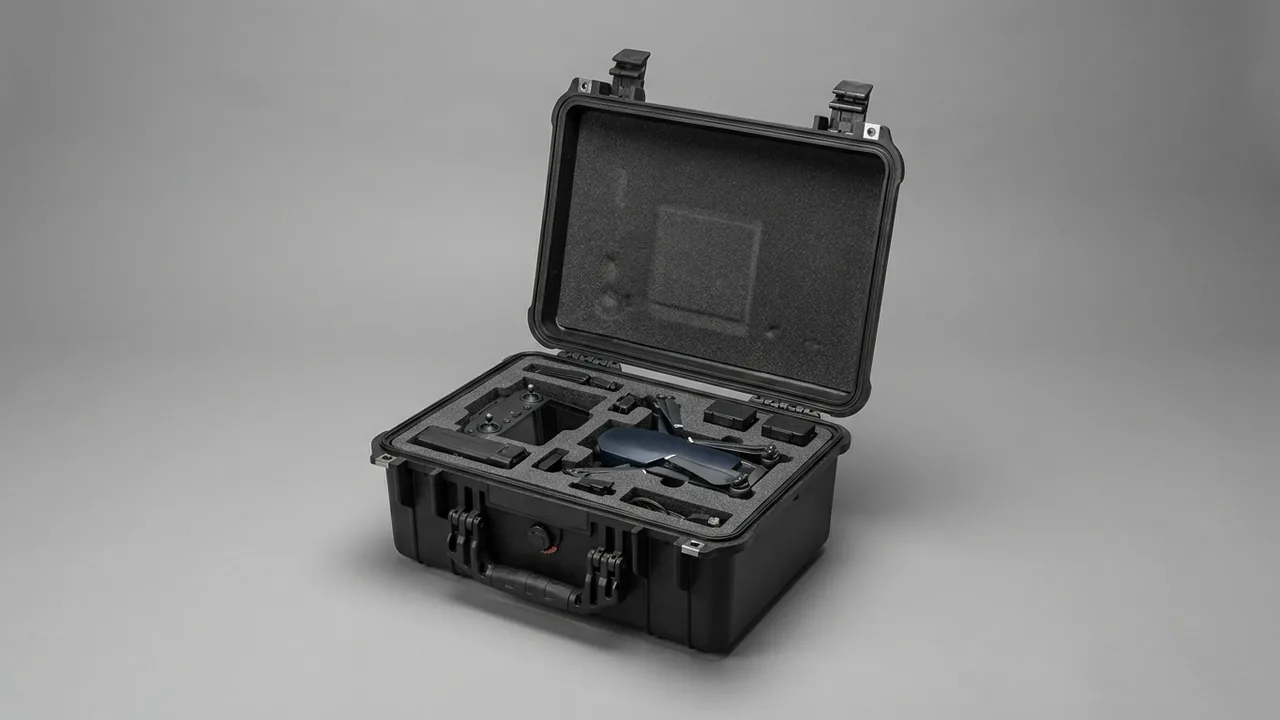

汽车测试设备防护箱：台架传感器与数据采集的防护

在一座整车与零部件试验中心里，同一套测量链往往要在多个台架之间来回搬运：今天在动力总成台架上采集扭振，明天进 NVH 半消声室测车内噪声，后天到滑台做碰撞减速波形，再往后是道路载荷谱采集与 EMC 电波暗室的抗扰度测试。三轴加速度计、力传感器、应变片通道、信号调理模块与数采前端被反复拆装、装箱、运输、重新标定，任何一个环节的磕碰、静电或受潮都可能让整轮试验的数据失去可比性。真正昂贵的从来不是那只箱子，而是被污染的标定链与被推迟的试验窗口。

军之甲（JUNZHIJIA）主张：传感器与数据采集设备的防护，必须按“计量器具”而非“普通仪器”来设计——箱体的每一个缓冲参数、每一处静电泄放路径、每一张序列号标签，都要能追溯到具体的传感器型号与灵敏度证书，让开箱即用、装回即准成为可复现的流程，而非运气。

目录

• 试验室之间的流转：为什么台架传感器需要专用防护箱
• 失效模式与防护对策总览
• NVH 加速度计的全程保护：从座装到收纳
• 力传感器与应变计通道：守住零点与灵敏度
• DAQ 前端与信号调理模块的防护逻辑
• 线缆、连接器与转接件的收纳工程
• 内衬材料对比：EPE、EVA、IXPE 与 PU
• 缓冲设计：静态应力与缓冲曲线的匹配方法
• 温湿度界限：压电与应变传感器能承受多少
• ESD 与接地连续性：别让静电毁掉一次标定
• 箱体结构：密封、锁扣、堆码与气压平衡阀
• 序列号追溯、标识与随箱文件
• 验收判据与复检周期
• 常见问题 FAQ
• 结语与相关阅读

试验室之间的流转：为什么台架传感器需要专用防护箱

台架测量与车间维修有一个本质区别：车间关心“能不能用”，试验室关心“数据能不能比”。一支灵敏度为 100 mV/g 的三轴加速度计，出厂标定证书上写着参考灵敏度 101.3 mV/g、横向灵敏度比 2.1%、频率范围 0.5 Hz 至 5 kHz。如果它在一次搬运中被内衬硬点压伤了敏感元件附近的壳体，或者连接器针脚被线缆自重拉扯变形，那么灵敏度就可能漂移到 103 mV/g 以上。此时通道增益没有改，校准因子没有改，但整条谱线的幅值已经系统性偏移约 1.7%，足以让一份 A/B 对比报告得出错误结论。

这就是汽车测试设备防护箱的第一性需求：它不是“装东西的盒子”，而是一个在运输与仓储阶段维持计量状态稳定的移动工位。它要让传感器在拔出线缆之后，仍然保持座装面的平面度、连接器的针脚同轴度、敏感轴的原始朝向记忆，以及证书与实物之间不被打断的对应关系。

试验中心的流转路径通常有三类，对防护的要求并不相同：

• 同一试验室内短距离周转：从计量室到半消声室，几十米到几百米，主要风险是人工搬运时的磕碰与随手堆放。重点在分格、限位与“一物一位”。
• 园区内跨楼栋、跨台架转运：经由货梯、地沟、坡道与室外连廊，存在推车振动、台阶跌落与短时雨淋。重点在缓冲、密封与轮系。
• 跨地区外场采集：随试验车队赴试车场、寒区或高原做道路载荷谱采集，经历长途公路运输与多次装卸。重点在堆码承载、气压平衡、温度适应与资产追踪。

三类场景的防护等级不应一刀切：用 IP67 滚塑箱装只在同层楼周转的备用线缆是成本浪费；反过来，用普通收纳包把刚标定完的力传感器塞进试验车队，则是把标定成本押在路况上。

内衬结构决定了循环开合效率。每天多次取放的通道优先做“分层托盘 + 定位凹槽”：上层放传感器本体，下层放线缆与转接件，托盘可整层提走；低频次、长周期保存的传感器则优先做“贴合轮廓的整块成型衬垫”，把支撑面做到最大，减少长期静载下的蠕变压痕。

失效模式与防护对策总览

在写下具体的材料与结构参数之前，先把台架测量链上最常见的失效模式列清楚。防护设计的目标不是“把风险降到零”，而是把每一类风险对应到一个可检验、可验收的具体结构特征上。

这张表的用法很直接：每一项“可验收的特征”都应在采购技术协议里写成一条验收判据，而不是停留在“防护良好”这种无法检验的描述上。

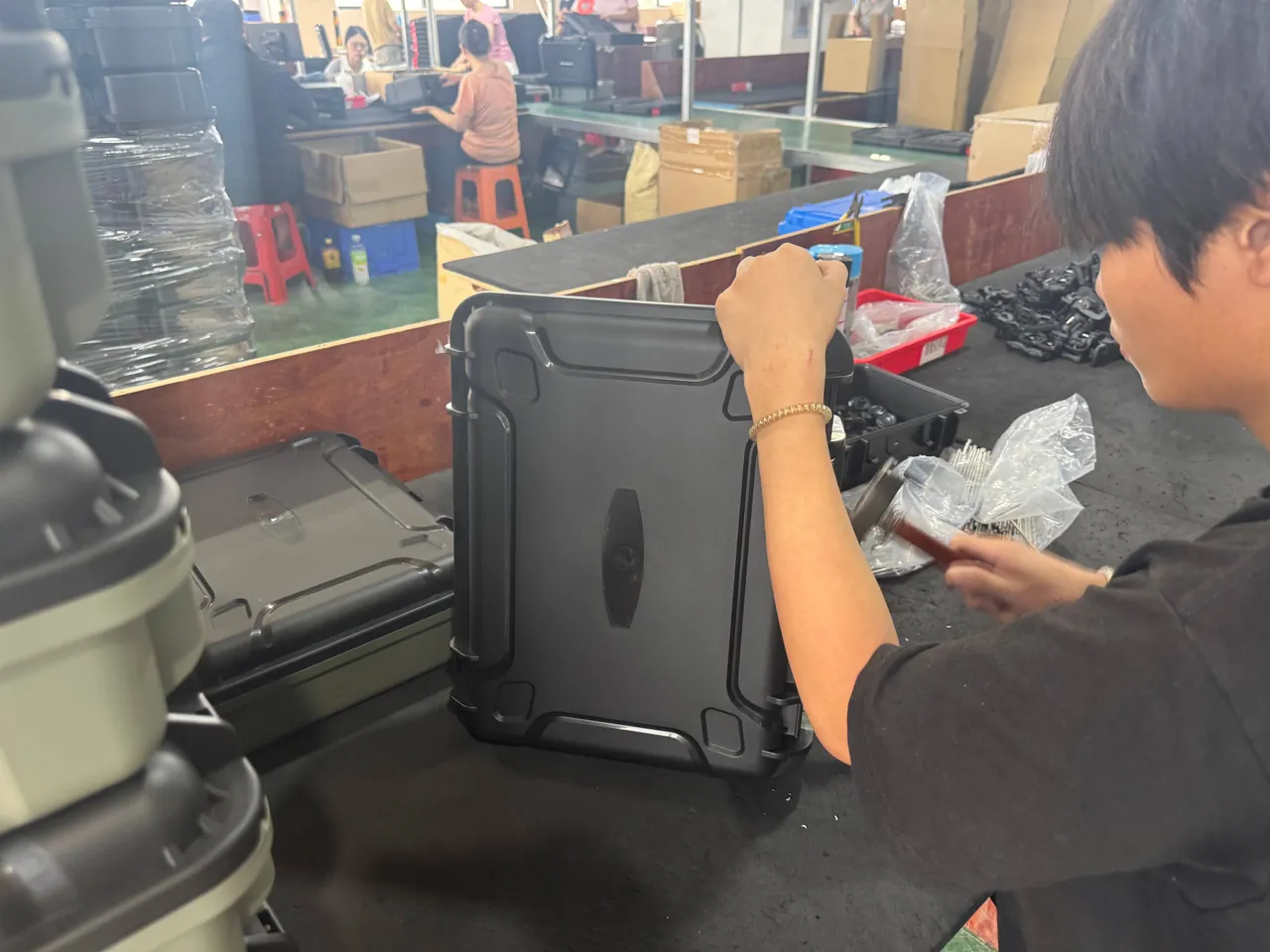

NVH 加速度计的全程保护：从座装到收纳

NVH 测试对加速度计的依赖最为密集。一套整车 pass-by 或车内噪声测试，往往同时挂载 20 至 40 个测点，包含三轴 ICP 加速度计、单向电荷型加速度计与少量高温型传感器。它们的共同特点是：本体小、单价高、标定周期固定、安装方式高度依赖座装面与安装扭矩。

座装面的保护是第一优先级。 多数压电加速度计的安装底面为经过研磨的平面，配合 M3 或 M5 螺柱或粘接底座使用。若座装面在运输中被硬质内衬顶出压痕或毛刺，安装后的耦合刚度就会下降，表现为高频段出现安装共振峰的位移与幅值异常。因此内衬与传感器底面的接触应当做到“面支撑而非点支撑”：用轮廓贴合的 EVA 或低密度 PU 承托底面，侧面留 1 至 2 mm 的定位间隙，顶部用薄层海绵轻压，避免箱体翻转时传感器在槽内窜动。

连接器的保护是第二优先级。 10-32 同轴连接器或 M5 微型连接器的中心针脚直径通常在 0.4 至 0.9 mm 之间，一旦线缆在箱内自由摆动，针脚就会承受反复的侧向弯矩。正确做法是让每个传感器拥有独立的传感器位与与之相邻的线缆固定位，取用顺序为“先解线、再取器”，收纳顺序相反。线缆盘绕半径建议不小于线缆外径的 10 倍，对 Ø3 mm 的细同轴线，盘绕半径不小于 30 至 40 mm，避免长期弯折造成的屏蔽层疲劳。

多通道箱的编排逻辑应当与测点编号一致。例如一台整车 NVH 采集用 32 通道，箱内按“前舱 8 / 中排 8 / 后舱 8 / 车外与轮罩 8”分区，每区内按三轴 X/Y/Z 顺序排列。这样在试验现场布置测点时，操作人员可以按测点表逐区取件，取完全区再上架，减少混装与丢件。

对高温型加速度计还有一条额外要求：其线缆多采用矿物绝缘或玻璃纤维编织结构，外径粗、弯曲刚度大，不宜与小直径同轴线混放于同一浅槽，应单独设一条宽度匹配的深槽，并在槽口加软性护边，防止编织层被箱壁切口磨损。

力传感器与应变计通道：守住零点与灵敏度

力传感器与应变计通道面临的风险与加速度计不同：前者的核心是弹性体的受力历史，后者的核心是桥路与引线的完整性。

力传感器（无论是压电式还是应变式）在运输阶段最需要避免的是沿非测量方向的偏心载荷与预紧力。一个量程 10 kN 的应变式力传感器，若在装箱时被其它物品以几百牛的侧向力压住敏感梁，长期静载可能导致零点漂移。因此其收纳位必须做到“测量方向与重力方向解耦”：把传感器竖直放置，让壳体而非测量梁承受支撑反力，或在水平放置时用支撑块托住两端法兰，避免梁体悬空受弯。

应变计通道的防护则高度依赖线缆管理。四分之一桥或半桥接线中，引线往往只有 0.3 至 0.6 mm² 的截面，补偿片与工作片之间的三线制引线极易在反复盘绕中折断。可检验的做法是：

• 每根引线在箱内使用独立的弹性固定扣，间距 80 至 120 mm，防止局部应力集中；
• 引线端部使用已成型的收纳钩或绕线柱，直径不小于 25 mm；
• 应变计桥盒与端子排单独设位，避免与力传感器本体挤在同一凹槽；
• 桥盒接线端子加装透明防尘盖，减少金属屑与油雾进入。

下表给出一组常见的通道级参数与对应的防护判据，可作为技术协议附录使用：

这张表的重点不在数字本身，而在于把“回到试验室能不能立刻用”翻译成可以测的物理量。台架负责人拿到这份协议，就可以把验收写成复测清单。

DAQ 前端与信号调理模块的防护逻辑

数采前端是整条链上最“娇气”的部分。以常见的模块化数采为例，单台机箱可插 4 至 8 块调理卡，卡上集成恒流源、抗混叠滤波、24 位 ADC 与隔离电路。它们对机械冲击的耐受并不高，多数说明书给出的非工作状态冲击限值在 30 g 至 50 g（半正弦、6 ms 至 11 ms），对电源纹波与直流偏置也更敏感。

分区与减振是核心。 建议把数采前端放在箱体最靠近铰链侧的独立腔室，利用箱体本体刚度较高的部位承载；或在腔室底部增加一块 6 至 10 mm 的 EVA 减振垫，使模块底座与箱底的接触刚度下降，把 100 Hz 以上的高频传递率压低。对于带散热风扇的机箱，还应在模块进风口方向留出不少于 30 mm 的无遮挡空间，并保持箱体在仓储时处于开启通风或配置干燥剂的密封状态——两者只能选其一，不能既密封又指望风扇通风。

接口保护应有冗余。 数采前端的 D-SUB、RJ45、LEMO 与 BNC 面板接口通常暴露在机箱前面板，是最容易被箱盖或内衬顶到的部位。箱体内衬在接口一侧必须做成凹陷避让，避让深度不小于 8 mm，避让区不得放置任何硬质附件。

电源与通信附件同样需要固定位。24 V 电源、交换机、光纤收发器与同步时钟线在现场极易散落，编入同一箱的“附件层”并与传感器层物理隔离，可显著降低“到现场少一根同步线”的概率。

下线前还应执行一次通道自检：短接输入端读取各通道噪声底与零点偏置并记入随箱记录卡，下次开箱先复读再接线。这个动作只需三到五分钟，却能把运输导致的通道异常在最早期暴露出来。

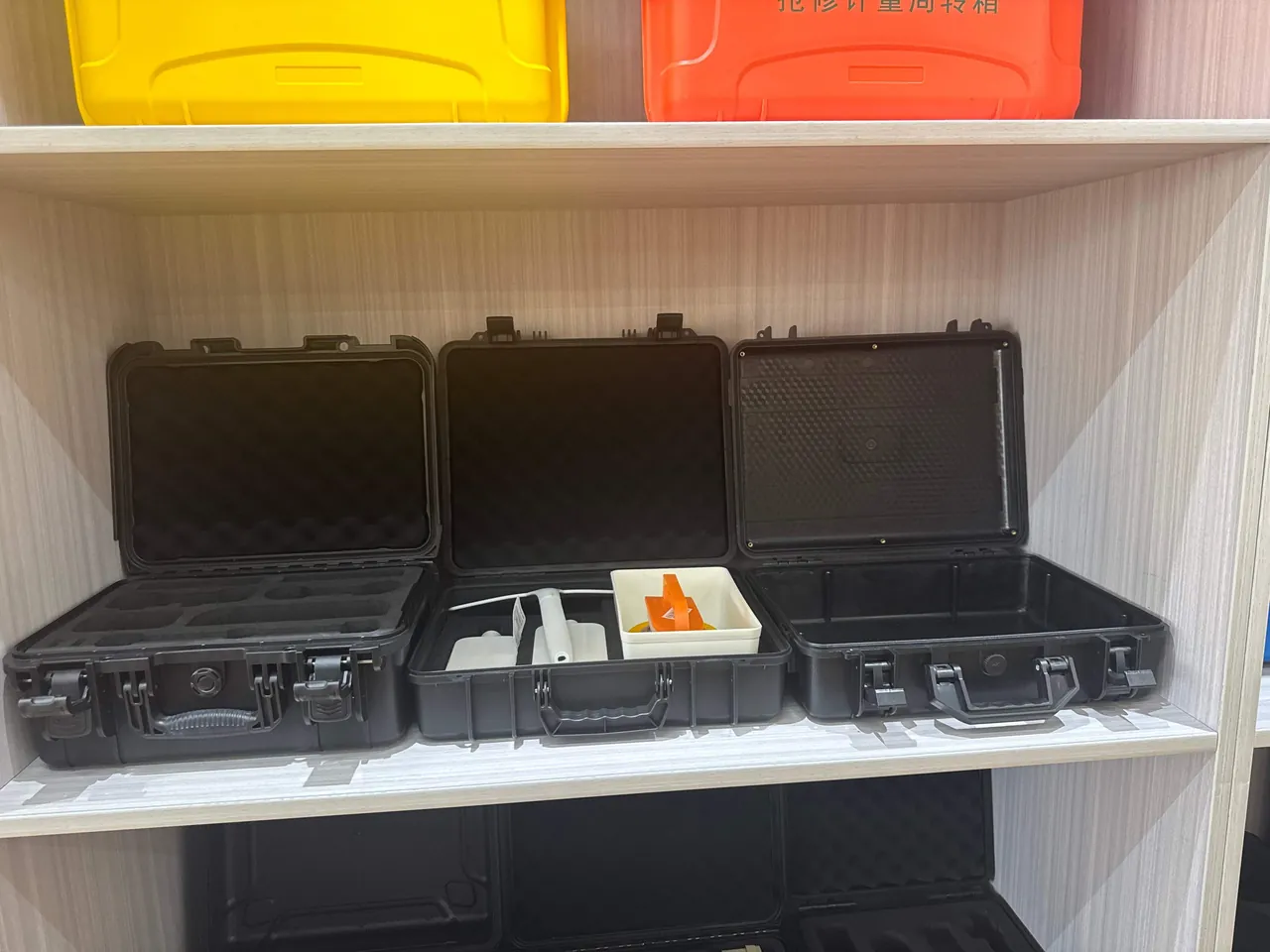

线缆、连接器与转接件的收纳工程

线缆是防护箱里最容易被忽视、却最容易造成隐性损失的部分。一次典型的整车数据采集需要用到的线缆类型包括：

• 低噪声同轴线：BNC、10-32、SMB 等接口，用于 ICP 传感器；
• 微型多芯推拉自锁连接器：LEMO、ODU、Hirose 等，用于三轴传感器与应变桥盒；
• 屏蔽双绞线：用于应变、热电偶与模拟电压；
• 供电与通信线：12/24 V 电源、CAN、以太网、光纤。

它们的收纳不能只靠“塞进一个大格”。可操作的工程做法如下：

三条硬规则值得反复强调：

第一，接头绝不悬空。所有连接器必须落在深度足够的凹坑里，凹坑壁承担线缆自重，接头针脚不承受任何轴向或径向力。

第二，线缆绝不交叉堆叠在硬质件上方。线缆与传感器本体之间应有一层软隔板，避免振动时线缆像锯条一样反复摩擦传感器壳体。

第三，同类接头分开标注。LEMO 规格相近但键位不同，混放后现场只能逐个试插，既费时又增加误插损坏概率，用彩色热缩管按规格分色是成本最低的防错手段。

对于跨地区试验队，建议额外配备一只小号线缆包，只装当日试验所需的短跳线。主体箱留在驻地，避免整车试验的泥水与油污直接侵入主箱内衬。这样做的另一个好处是，主箱内衬的洁净度更容易维持，长期使用后不至于因反复污染而需要整块重做。

内衬材料对比：EPE、EVA、IXPE 与 PU

内衬决定了防护箱能否真正贴合传感器这种“小体积、高价值、带精密接口”的被保护物。四种常见材料在台架测量场景下的表现差异明显，选型时应把“静态应力”“回弹率”“洁净度”“可加工性”放在同一张表里比较。

从工程角度给出几条选型原则：

传感器轮廓凹槽优先用 EVA。 它的硬度足以形成稳定的定位边界，雕刻凹槽的尺寸保持性好，不会因为传感器自重而塌陷。对于重量在 200 g 以内的加速度计与力传感器，EVA 40 至 60 kg/m³ 是比较平衡的档位。

大面积箱壁与分腔隔板用 EPE。 EPE 的缓冲曲线平缓，在 3.5 至 7 kPa 的静态应力区间有较好的能量吸收效率，适合把整箱的冲击加速度压低。同时它闭孔不吸水，在南方潮湿试验场长期使用不易霉变。

高频微振动与表面保护用 IXPE 或 PU 薄层。 在车载运输中，20 至 200 Hz 的宽带振动是常态。在 EVA 凹槽与传感器之间加一层 3 至 5 mm 的 IXPE 或低密度 PU，能有效抑制壳体与内衬之间的微动磨损，也能减少运输后壳体表面出现的镜面划痕。

避免单一材料包打天下。 全部用 EPE 会导致凹槽边界松软、传感器在槽内位移；全部用 EVA 会让整箱刚度过高，冲击能量更多传递到被保护物。业内较为成熟的做法是“外层 EPE 承托 + 中层 EVA 定位 + 内层 IXPE/PU 柔性接触”的三层复合结构。若需要更系统的材料对比方法，可参考 泡棉材料对比 与 箱内泡棉类型 两篇的判据表格。

缓冲设计：静态应力与缓冲曲线的匹配方法

缓冲设计最容易被简化成“垫厚一点”。但在真实工程中，缓冲层的厚度与接触面积必须与被保护物的脆值（fragility G-factor）匹配，否则厚缓冲只会带来更大的包装体积与更差的定位稳定性。

方法可以分为四步：

第一步，确定脆值。 加速度计与数采前端的脆值通常不直接给出，需要从说明书的非工作冲击限值反推。若某型三轴加速度计标称非工作冲击耐受 5000 g（0.5 ms 半正弦），而某型数采前端为 40 g（11 ms 半正弦），则整箱设计的控制目标应取两者中更严格者，并预留 1.5 至 2 倍安全系数，即把整箱传递到数采前端的峰值加速度控制在 20 g 以内。

第二步，估算静态应力。 静态应力等于被保护物重量除以缓冲层承压面积。一只 120 g 的加速度计放在 60 mm × 60 mm 的 EVA 承托面上，静态应力约为 0.33 kPa，远低于 EVA 的适宜区间；此时 EVA 几乎不变形，起不到缓冲作用，只起定位作用。因此对轻小件，缓冲要靠外层的 EPE 与箱体结构承担，内层材料只负责定位与防磨。这是很多设计方案出错的地方。

第三步，按缓冲曲线选厚度。 以 EPE 25 kg/m³ 为例，在 20 g 目标加速度下，落高 800 mm 时所需厚度约为 30 至 45 mm；若落高提高到 1200 mm，则需 45 至 60 mm。厚度增加并非线性收益，当厚度超过某一临界值，缓冲层在冲击中完全压缩后反而会把冲击直接传到被保护物，形成“击穿”效应。

第四步，用试验验证。 设计完成后必须做整箱跌落与振动验证，通常参照 GB/T 4857 系列、ISTA 系列或 ASTM D4169 的分销周期。测试时在数采前端腔室内放置三轴记录仪，实测传递加速度峰值与冲击持续时间，再与第一步的目标值比对。相关的试验方法与判据可参见 运输振动试验。

下表给出一组可用的设计参考：

需要提醒的是，落高目标应按实际物流中最恶劣的一次装卸设定，而非平均工况。跨地区试验队的箱子多由第三方货运承运，1.2 m 以上的抛卸并不罕见；若按 800 mm 设计而实际遭遇 1200 mm，缓冲层会被击穿，此时真正的保护来自箱体刚度与内部限位结构。

温湿度界限：压电与应变传感器能承受多少

温度与湿度对测量链的影响是双重的：既影响传感器本身的性能，也影响内衬、密封件与标签的寿命。

压电加速度计的敏感元件多为 PZT 陶瓷，其居里温度通常远高于工作温度，但内部电荷放大电路与压紧结构限制了整体上限。常见工业型 ICP 加速度计的典型范围是 -50 ℃ 至 +120 ℃，高温型可达 +250 ℃ 甚至 +480 ℃。需要区分“工作温度”与“储存温度”两组数据：多数厂商给出的储存温度上限比工作温度高 20 ℃ 至 50 ℃，但长期在储存上限附近存放会加速内部粘结层老化，因此工程上习惯把长期储存上限压在低于标称值 20 ℃ 的水平。

应变式传感器对温度更敏感，因为其零点温漂与弹性体材料的热膨胀直接相关。以 350 Ω 桥路为例，温度每变化 10 ℃，经温度补偿后的残余零点漂移通常在 0.01% 至 0.03% FS 之间。若在寒区做完试验后直接把传感器带进 25 ℃ 的室内并立即开箱标定，未完成热平衡的传感器会给出错误的零点。规范做法是：开箱后在试验室内静置 2 至 4 小时（大质量传感器延长至 6 小时）再上电，并在随箱记录卡上登记静置起始时间。

湿度方面，传感器本体一般可耐 90% RH 以下的非凝露环境，但两个环节必须控制：

• 开箱瞬间的凝露：从寒冷外场进入温暖潮湿室内，箱体表面温度低于露点，内衬与传感器表面会结露。箱体设计上应有可选的气压平衡阀，让内外压差缓慢平衡而不引入液态水，具体选型与方法见 气压平衡阀。
• 仓储期的长期湿度：密封箱内部应放置可更换的干燥剂包，建议每 10 L 容积配 20 至 30 g 硅胶，并配置湿度指示卡。湿度指示卡显示超过 40% RH 时即更换干燥剂。

温度循环试验是验证这些设计的手段。参照 高低温试验 的方法，建议对整箱做 -20 ℃ 至 +60 ℃、5 个循环的试验，循环后在室温下复测外观、密封与内衬分层情况，再复测传感器灵敏度。若内衬在低温下变脆、或在高温下软化塌陷，本轮的选型就应退回重做。

ESD 与接地连续性：别让静电毁掉一次标定

静电是试验室防护中最容易被低估的风险。北方冬季相对湿度可低至 20%，操作人员在地毯上行走后人体电位可达 8 至 15 kV。当手指触及数采前端的面板接口或传感器连接器针脚时，一次放电就能击穿输入级的 MOSFET 栅氧，造成通道漂移或永久失效。这种损伤往往不会立刻表现为“通道报错”，而是表现为“噪声底抬高、低幅值信号失真”，从而更难被发现。

内衬的静电属性必须被指定，而不是默认。 常见做法有两种：

• 静电耗散型（dissipative）：表面电阻在 1×10^4 至 1×10^9 Ω 之间，适用于传感器与数采前端。它能让电荷缓慢泄放，既不会积累高电位，也不会因为泄放过快产生二次放电。
• 导电型（conductive）：表面电阻在 1×10^3 至 1×10^5 Ω 之间，主要用于周转盘与元器件的直接接触面。

在材料选择上，普通 EVA 与 EPE 是绝缘体，表面电阻可达 1×10^13 Ω 以上，冬季在干燥环境中会积累可观的静电荷。因此不能用普通 EVA 直接承托静电敏感器件，而应选用添加导电炭黑的 EVA 或 EPE（通常为深色），或在内衬表面复合一层导电织物。

接地连续性同样要被验证。 一只设计良好的箱体应当具备：

• 箱体的金属框架、铰链、锁扣之间电气连续，铰链处的漆层不阻断导电通路；
• 箱内设置专用接地端子，可通过外部接地编织带与试验室接地排连接；
• 接地编织带的截面不小于 4 mm²，长度尽可能短；
• 内衬与箱体之间形成连续泄放路径，实测端子到内衬最远点的电阻不大于 1×10^9 Ω。

可检验的方法是每季度做一次表面电阻与接地连续性的点检，记录在箱体履历卡上。点检使用标准电极与高阻计，按 ANSI/ESDA S20.20 的思路设定判据。对于跨地区外场的箱子，建议额外配备一条可拆卸的接地编织带与一副防静电手套，并在随箱清单中注明。

箱体结构：密封、锁扣、堆码与气压平衡阀

箱体本体的结构决定了防护能力的上限。台架测量设备的箱子通常需要同时满足运输包装与长期仓储两种角色，因此结构设计要平衡密封、开启便利与堆码承载。

密封等级要按场景分级，而不是一律追求最高。

锁扣与铰链的选型直接影响循环寿命。 对于每日开合超过 4 次的箱子，建议选用带二次锁定的凸轮锁扣，并在锁扣处设置防误开指示；铰链优先选择金属销轴加自润滑衬套的结构，循环寿命目标设定在 5 万次以上。若箱内装载超过 15 kg，铰链应分布在至少 3 个位置，避免单侧受力造成箱体歪斜、密封条局部脱离。

堆码承载是外场物流的硬指标。 跨地区试验队常把 2 至 3 只箱子叠放于运输车车厢，堆码载荷需按单箱重量乘以堆码层数再乘 1.5 倍安全系数校核。以单箱 40 kg、堆码 3 层为例，底层箱体需承受约 180 kg 的长期静载，此时应选择带加强筋的箱盖与加厚底座结构，并通过 堆码载荷试验 验证 24 小时静载后的变形量。

气压平衡阀是密封箱的必要配件，而不是可选件。 密封良好的箱体在经历海拔变化或温度剧烈变化后，内外会形成 0.1 至 0.3 bar 的压差。压差会造成两种后果：一是开箱困难，二是密封条在压差作用下被推入或拉出密封槽，形成永久变形。平衡阀的核心指标是开启压差与防水等级的平衡：典型产品在 15 至 50 mbar 的压差下开启，同时保持 IP67 的静水压性能。仓储状态下的箱体不宜长期把阀门打开，应在运输时允许其自动呼吸，长期仓储时旋紧阀门以隔绝潮气。

序列号追溯、标识与随箱文件

测量链的防护箱还有一个容易被忽视的功能：它是计量追溯的载体。箱内每一支传感器的序列号、灵敏度、标定日期与证书编号都需要与实物保持对应，否则现场就无法确定该用哪个校准因子。

标识系统的三层设计：

• 第一层，箱体外部标签：箱号、所属部门或项目、责任人、联系电话、箱内物品种类概览。标签建议采用耐候聚酯材质，加覆哑光膜，避免反光影响扫码。
• 第二层，腔内分区标签：以字母与数字的组合标识分区，如 A1 至 A8 对应前舱测点。分区标签与内衬凹槽一一对应，位置固定不因内衬更换而改变。
• 第三层，单品级标识：每支传感器在其凹槽旁标注序列号后四位与灵敏度值，使操作人员在不取出传感器的情况下即可核对。

二维码资产追踪是近年来试验室普遍采用的做法。为每支传感器与每条关键线缆分配二维码，扫码即可调出灵敏度、标定到期日、上次使用台架与历史记录。这套系统与 资产二维码追踪 中描述的方案兼容，也可以和 标签与资产追踪 中提到的耐久标签做法结合使用。对于一支标定周期为 12 个月、年使用频次超过 50 次的加速度计，二维码追踪能把“标定超期仍在用”的风险显著降低。

随箱文件应当清单化。 建议箱内固定一个文件位，放置以下材料：

文件位本身就是一种管理约束：只有当操作人员必须填写“本次开箱是否发现异常”时，异常才有被记录的机会；没有记录的异常，在下一轮试验中就会变成无法解释的数据离散。

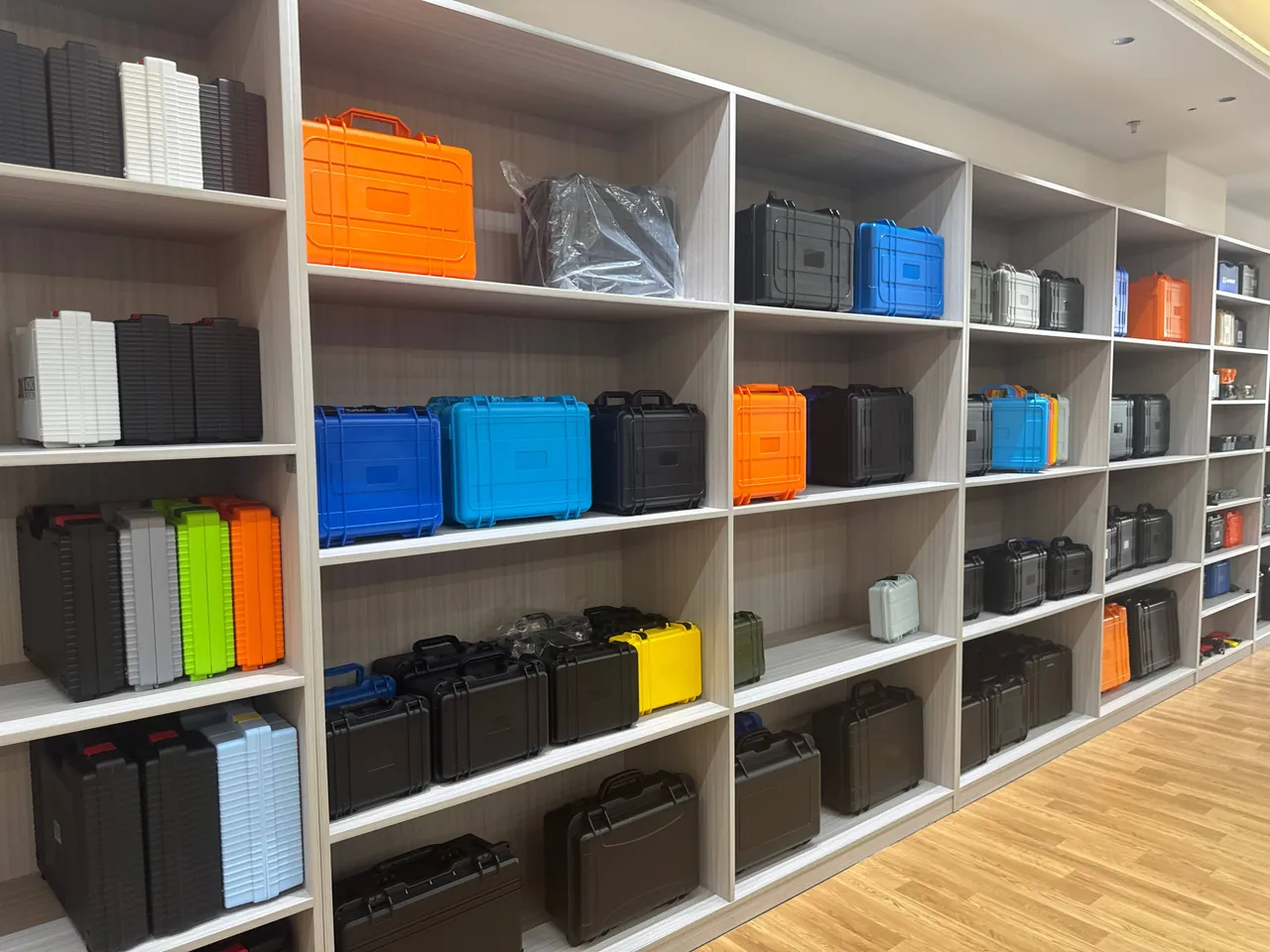

验收判据与复检周期

防护箱不是一次性交付物，它需要在生命周期内保持可验证的性能。因此采购时应约定一组可复测的验收判据，并明确复检周期。

出厂验收判据（建议写入技术协议）：

复检周期建议：

• 每季度：表面电阻与接地连续性点检、锁扣与铰链动作检查、密封条外观检查。
• 每半年：密封性能复测（气密或压差法）、干燥剂与湿度指示卡更换、内衬压痕检查。
• 每年：整箱跌落与堆码复测（或抽检）、气压平衡阀功能复测、标签耐久性抽检。
• 每次异常事件后：若箱体经历跌落、浸水、超温或明显碰撞，应立即执行密封、接地与内衬三项复检，并登记履历卡。

复检不合格时的处置原则：

• 密封条出现永久变形、裂纹或硬度上升，直接更换，不做修补；
• 内衬局部塌陷超过原厚度 20%，更换该区域模块，避免整箱重做；
• 箱体出现裂纹、变形或锁扣失效，降级使用（改为线缆或非计量件存放），不再用于传感器；
• 气压平衡阀进水或开启压差异常，整只更换。

腐蚀与老化是长期使用的另一条主线。箱体若长期在沿海试验场或含盐雾环境使用，金属件应通过 盐雾腐蚀试验 的验证，复检时重点关注铰链、锁扣与铆钉的锈蚀，并在技术协议中写明紧固件材质与表面处理。

常见问题 FAQ

问：汽车测试设备防护箱与普通仪器箱的核心区别是什么？

答：核心区别在于设计目标不同。普通仪器箱追求“装得下、搬得动”，而汽车测试设备防护箱追求“计量状态可保持、可追溯”。具体体现在四个方面：一是内衬按传感器轮廓做面支撑定位，避免座装面与连接器受损；二是材料必须指定静电耗散属性，表面电阻控制在 1×10^4 至 1×10^9 Ω；三是箱内设有序列号、灵敏度与标定日期的标识体系，以及固定的随箱文件位；四是验收判据写成可复测的物理量，如跌落传递加速度、接地连续性电阻、密封等级。这些要求都指向同一个目标：开箱后无需重新标定即可投入测量，或能明确判断是否需要重新标定。

问：三轴加速度计在箱内应该如何固定，才能避免运输后灵敏度漂移？

答：关键是把支撑点放在壳体而非敏感结构上，并限制位移。建议用 EVA 40 至 60 kg/m³ 雕刻贴合轮廓的凹槽，底面做成面支撑，侧向留 1 至 2 mm 定位间隙，顶部用 5 至 10 mm 的软质 IXPE 或低密度 PU 轻压，压紧量控制在 1 至 3 mm。线缆必须与传感器分槽收纳，每支传感器配独立的线缆固定位，盘绕半径不小于线缆外径的 10 倍。整箱装箱后应做水平与竖直两个方向的晃动检查，不应有可感知的窜动。运输验证后在试验室静置 2 小时再上电，复标灵敏度偏差应控制在 ±2% 以内，超出则需重新标定并查找原因。

问：数采前端和信号调理模块的防护需要注意什么？

答：数采前端的机械耐受通常低于传感器本体，多数模块的非工作冲击限值在 30 g 至 50 g（半正弦、6 至 11 ms），因此整箱设计应把传递到数采腔室的峰值加速度控制在 20 g 以内。结构上建议把数采前端放在铰链侧刚度较高区域的独立腔室，底部加 6 至 10 mm 的 EVA 减振垫，前面板接口一侧内衬做不小于 8 mm 的凹陷避让。带风扇的机箱在仓储密封状态下不能依赖通风散热，应改为配置干燥剂。每次下线前短接输入端记录噪声底与零点偏置，开箱后先复读再接线，可在最早阶段发现运输导致的通道异常。

问：EPE、EVA、IXPE 和 PU 到底该怎么分工？

答：成熟做法是三层复合，而不是选一种材料通吃。外层用 EPE 25 至 35 kg/m³ 做承托与大面积吸能，其缓冲曲线平缓，在 3.5 至 7 kPa 静态应力区间吸收效率较好，且闭孔不吸水；中层用 EVA 40 至 60 kg/m³ 雕刻轮廓凹槽，提供稳定的定位边界，尺寸保持性好，不会因自重塌陷；内层在传感器与 EVA 之间加 3 至 5 mm 的 IXPE 或低密度 PU，用于抑制 20 至 200 Hz 的微振动磨损与表面划伤。需要提醒的是，对于 150 g 以内的轻小传感器，EVA 的静态应力过低，几乎不变形，此时真正起缓冲作用的是外层 EPE 与箱体结构，EVA 只承担定位与防磨功能。

问：传感器从寒区运回试验室后，为什么不能立刻开箱标定？

答：因为热平衡尚未完成。传感器从 -20 ℃ 的低温环境进入 25 ℃ 的试验室，箱体与传感器表面温度低于室内露点，会迅速结露，凝结水可能进入连接器针脚间隙或桥盒端子，造成绝缘下降甚至短路。同时应变式传感器的零点与弹性体温度直接相关，350 Ω 桥路在温度每变化 10 ℃ 时残余零点漂移约 0.01% 至 0.03% FS，未平衡时标定必然产生误差。规范做法是整箱进入试验室后先静置，小质量传感器 2 至 4 小时，大质量力传感器与扭矩传感器延长至 6 小时，然后在随箱记录卡上登记静置起始时间与开箱时间，再上电复测。

问：密封等级越高越好吗，IP67 的箱子是否适合所有场景？

答：不一定。IP67 意味着防短时浸水，代价是箱体更重、密封条压缩量更大、开合更费力，并且必须配置气压平衡阀来避免内外压差损坏密封。对于只在同一试验室内周转的箱子，IP54 已足够，反而更轻便、内衬可拆洗、维护成本更低。建议按场景分级：室内周转用 IP54，园区内跨楼栋用 IP65，跨地区公路运输用 IP67 并配平衡阀，长期仓储用 IP65 加干燥剂与湿度指示卡。真正需要警惕的是把 IP67 箱子长期密封仓储而不放干燥剂——密封只能阻止新的水分进入，无法去除装箱时已经封存在内部的湿气。

问：如何判断内衬是否需要更换，而不是继续凑合用？

答：可以用四个可量化的判据。第一是厚度回弹：在凹槽处用卡尺测量自然状态下与受载 24 小时后的厚度差，若残余变形超过原厚度的 20%，该区域即应更换。第二是表面状态：出现裂纹、粉化、掉屑或明显压痕凹陷，说明材料已经老化。第三是定位精度：传感器放入后侧向间隙超过 2 mm，或整箱晃动时有可感知窜动，定位功能已失效。第四是洁净度：内衬吸附油污、金属屑后难以清洁，可能污染传感器连接器。对于采用模块化设计的箱体，只需更换对应模块而不必整箱重做，这也是采购时值得写入协议的一项结构要求。

问：外场试验队应该做哪些额外的防护与流程安排？

答：建议从四个方面加强。一是箱体分主备：主箱驻留驻地存放全套设备，另配小号线缆包只装当日试验所需跳线，避免整车试验的泥水与油污反复污染主箱内衬。二是运输加固：跨地区运输时把箱子固定于车厢，避免箱体在行驶中位移；堆码不超过三层，并按 1.5 倍安全系数校核底层承载。三是随箱备件：准备可更换的密封条、干燥剂包、接地编织带、防静电手套与常用接头防尘帽，现场即可处理小故障。四是扫码出入库：每次取用与归还都扫码登记，结合标定到期提醒，避免超期传感器被继续使用。

结语与相关阅读

台架测量链的价值集中在数据可比性上，而数据可比性依赖于传感器从座装、拆卸、装箱、运输、仓储到再次上电的每一个环节都不发生不可控的状态变化。一只汽车测试设备防护箱的意义，正在于把这串环节变成一个可设计、可验收、可复检的流程：内衬按轮廓做面支撑，材料按静电耗散属性指定，缓冲层按脆值与落高匹配，箱体按场景分级密封，标识与文件按计量追溯编排。

军之甲（JUNZHIJIA）提供从内衬结构设计、材料选型、箱体开模到 OEM/ODM 的整套服务，可按传感器型号与测点编号定制分层托盘、轮廓凹槽、线缆槽与随箱文件位，并出具跌落、堆码、密封、盐雾与静电性能的检测报告。本批产品由 客信新材料（广东）有限公司 制造。若需要把现有的通用箱体升级为计量级防护方案，建议先整理一份传感器与数采前端的清单（含重量、外形、脆值与接口类型），再据此确定内衬分腔与缓冲参数。
