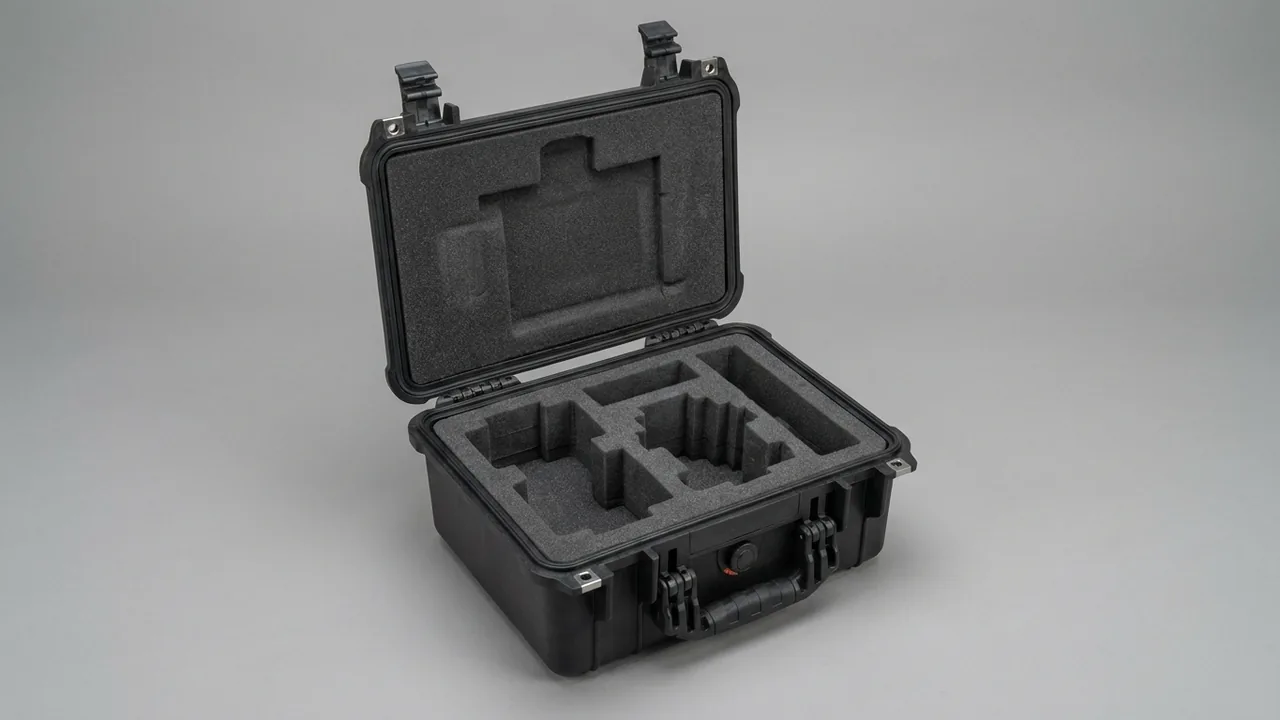

饼干生产线部件运输防护箱：食品级 IP67 与低脱屑内衬方案

饼干生产线在跨厂调拨、海外发运与定期大修时，最容易被忽略的损失来自备件与关键部件的运输污染与机械损伤。结论很明确：成型机辊轮、隧道炉网带段、浇注头喷嘴、夹心机、旋转切刀与压花模具，必须采用符合 GB 14881、GB 50687 与 GMP 卫生要求的专用防护箱，并以 IP67 密封配合低脱屑内衬，才能在长途运输后直接进入车间洁净装配。 许多工厂把裸件塞进普通木箱或回收纸箱，到货后辊面沾满木屑、网带卡入金属粉尘、喷嘴内残留油污，清洗与复检成本往往超过一只专业防护箱的采购价。

饼干厂的工程与维修团队，以及为 OEM 设备厂商配套的服务部门，常年面对一个两难：备件价值高、形状不规则、表面精度要求严，却要在海运、陆运与多次装卸的粗暴环境中保持卫生级状态。普通包装做不到防尘防水，更做不到不脱屑、不串味、不吸附油脂。一旦辊轮表面的食品接触面被纸箱纤维污染，或隧道炉网带段在潮湿集装箱内生锈，整批备件可能被判为不可用。本文围绕六类核心设备部件，给出从材料选型、内衬设计、密封等级到运输合规测试的完整方案，帮助您在采购或定制防护箱时少走弯路。

目录

• 饼干生产线部件运输的典型失效场景
• 食品级防护箱的材料与卫生设计
• 成型机辊轮的运输隔离与固定
• 隧道炉网带段的防变形装箱
• 浇注头与喷嘴的精密内衬防护
• 夹心机部件的防锈与洁净包装
• 旋转切刀的刃口保护与缓冲
• 压花模具的低脱屑存放
• 低脱屑内衬的选型与验证
• 油脂防护与防交叉污染
• IP67 密封与运输温湿度控制
• 振动缓冲与运输合规测试
• 混装运输的分区配载与装载清单
• 常见问题 FAQ
• 结语与相关阅读

饼干生产线部件运输的典型失效场景

饼干生产线由成型、烘烤、夹心、切花等多个工位串联，每一工位都有价值不菲的精密部件。在调拨与返修运输中，最常见的失效并不来自剧烈碰撞，而来自缓慢累积的污染与微损伤。第一类是纤维与粉尘污染，普通瓦楞纸箱在振动中会脱落纸屑，这些纸屑一旦附着到成型机辊轮的食品接触面，后续清洗很难彻底去除。第二类是金属网带段的受潮生锈，隧道炉网带多为不锈钢编织，但在盐雾与高湿的集装箱环境里，接缝与销轴处仍会出现点蚀。第三类是喷嘴内腔的油污残留，浇注头与喷嘴在拆机时若未做封口，运输途中会吸附环境油雾，装回后首批产品可能出现油斑。第四类是刃口崩缺，旋转切刀与压花模具的刃口硬度高但脆性大，相互碰撞会导致缺角。理解这四类失效，是选择饼干生产线部件运输防护箱的前提。下表把六类核心部件的失效焦点与防护动作并列，便于按件核对。

食品级防护箱的材料与卫生设计

食品级防护箱的箱体与内衬必须满足食品接触面的卫生要求，核心依据是 GB 14881《食品安全国家标准 食品生产通用卫生规范》、GB 50687《食品工业洁净用房建筑技术规范》以及 GMP 通则。箱体主体建议采用改性 PP 或 ABS 共混工程塑料，这类材料本身不释放有毒物质，且表面光滑、不易藏污。对于需要更高刚性的大尺寸网带段箱，可采用 PP 蜂窝板外框配合铝合金包边，重量可控且抗冲击。内胆与食品接触面应优先选用通过食品接触材料相关测试的 EVA 或 PE 发泡体，避免使用回收料比例不明的海绵。箱体合模线、转角应做圆角处理，减少清洁盲区。在食品级 IP67 防护箱的设计体系里，卫生级箱体的第一原则就是"无死角、可擦拭、不吸附"，这与普通工业箱只追求密封防水有本质区别。

在实际配型时，还要考虑箱体容积与部件重量的匹配：单箱毛重建议控制在两人可搬运范围内（经验值不大于 25 kg），过重会增加装卸中的跌落风险，也违背食品车间的人机工程要求。对于需要冷链衔接的饼干部件，箱体可预留温度记录仪仓与干燥剂固定位，使密封、控湿、可追溯三者一次成型。JUNZHIJIA 在多款食品机械防护箱中采用食品级 PP 一体注塑箱体，配合按图开模的 EVA 内衬，能够把辊轮、喷嘴等异形件稳定限位，到货后无需二次清洗即可上线。

成型机辊轮的运输隔离与固定

成型机辊轮是饼干坯料定厚与压花的核心，辊面多为镀铬或激光雕刻花纹，精度在微米级。运输防护的重点是"面不得接触、体不得松动"。做法上，先用低脱屑 PE 膜对辊面做单件包裹，再置入按辊径与轴长开模的 EVA 型腔，型腔上下各留 8–12 mm 缓冲层。两根以上辊轮不得叠放，必须横向并列于独立隔舱，隔舱壁厚建议不低于 15 mm。轴头部位套上食品级硅胶护套，防止金属轴端划伤邻件。固定采用尼龙绑带而非金属卡扣，避免海运盐雾下卡扣锈蚀咬死。JUNZHIJIA 在辊轮类备件的定制中，会按客户提供的辊径公差带（典型值 ±0.05 mm）二次修整型腔，确保辊面零接触。相关定制内衬工艺可参考标准开模流程，辊轮属于典型的回转体开模场景。

隧道炉网带段的防变形装箱

隧道炉网带段通常由若干节不锈钢编织带与导轨组成，整体刚性弱、易在支点间下垂。装箱时要杜绝"两端悬空、中段受压"的放置方式，应让网带段平铺于箱底支撑梁上，支撑梁间距建议不大于 400 mm，使网带全程受力均匀。对于可拆分的网带，宜逐节卷绕于食品级塑料卷筒芯，卷绕张力控制在经验值 3–5 N·m，过紧会拉长网孔、过松会塌卷。箱体内壁贴 5–10 mm 闭孔 EVA，吸收运输振动。导轨与销轴等小件装入独立小格，避免滚动磕碰。湿度管理上，网带段到货后若发现接缝处有白色盐渍，多为运输途中冷凝水蒸发残留，应在洁净间用纯水擦拭并干燥后再装机。关于运输包装振动测试，GB/T 4857 系列给出了定频与随机振动的参考条件。

浇注头与喷嘴的精密内衬防护

浇注头、裱花喷嘴与挤出头的内腔决定了饼干面糊的流量与花纹，任何内腔划伤都会直接反映到产品外观。这类部件应采用"内封口 + 外型腔"的双重防护：内腔先用食品级硅胶塞封堵进、出料口，防止运输途中吸入粉尘与油雾；外部用 CNC 精雕的 EVA 或 PE 泡棉型腔包裹，型腔与喷嘴外廓贴合度越高，晃动越小。对于多规格喷嘴组，建议配可拆分式分隔盘，每个孔径对应一个独立卡位，卡位内壁做绒面处理以降低脱屑。喷嘴材质多为黄铜或不锈钢，黄铜件需注意与某些泡棉的缓蚀兼容，JUNZHIJIA 在喷嘴类备件方案中会随箱附缓蚀指示卡，便于到货判读仓储状态。需要更系统的缓冲内衬选择，可对照不同泡棉的密度与回弹参数。

夹心机部件的防锈与洁净包装

夹心机包含料斗、刮刀、输送带与计量泵，既有食品接触面也有传动金属件。防锈的重点在金属外露面：所有钢制件在入箱前需做食品级防锈油薄涂，或用 VCI 气相防锈纸包裹，VCI 纸不得直接接触食品接触面。输送带若为食品级 PU 或硅胶，应卷绕后立放，避免长期平压产生永久折痕。料斗内腔用 PE 袋封装并抽去大部分空气，减少内壁凝露。夹心机的计量泵齿轮精度高，建议单独装入小隔舱并填充软泡棉。整箱合盖前放入湿度指示卡与干燥剂（典型用量按箱容积 50–80 g/m³），一旦指示卡变红即提示运输途中曾进入高湿环境。可参考工具箱铰链锁扣密封中关于防潮锁扣的密封件选型，夹心机箱同样依赖可靠的箱口密封。

旋转切刀的刃口保护与缓冲

旋转切刀用于把连续面带切成既定形状，刃口经过高频淬火，硬度高但怕崩、怕磕。装箱时每片切刀必须"刃口朝内、背靠背隔离"，即两片切刀的刃口相向、中间夹 3–5 mm 软质隔离片，再用绑带固定成组，严禁刃口相互接触或接触硬箱壁。刀体其余部位用 EVA 凹槽定位，凹槽深度应覆盖刀厚并外扩 2 mm 余量。对于直径较大的圆形 rotary 切刀，采用竖向插放架，插放架每个卡位独立开模，避免叠压。到货验收时建议先用放大镜检视刃口有无缺角与卷边，再上机试切废坯验证。此类精密刃具的运输同样适用ISTA 运输测试程序，通过跌落与振动验证来确认内衬缓冲是否到位。

压花模具的低脱屑存放

压花模具决定饼干表面的浮雕图案，模具表面有深槽与细纹，最怕纤维与粉尘嵌入难以清理。存放原则与辊轮类似但更强调低脱屑：内衬必须选用闭孔、表面不易起绒的发泡材料，普通开孔海绵会掉屑，严禁使用。模具入箱前用压缩空气吹净槽内残粉，再用食品级 PE 膜单件封装。多副模具并列时，每副之间用硬 PP 隔板分开，隔板边缘做倒角避免刮伤邻件。箱盖内侧可贴一层光滑 PE 膜，进一步降低开合时的纤维脱落。JUNZHIJIA 为压花与辊轮类客户提供过按图开模的定制泡棉内衬指南，核心经验是型腔贴合度优先于材料厚度，贴合越好越不易脱屑与窜动。

低脱屑内衬的选型与验证

低脱屑（low-shedding）是食品级防护箱区别于普通工业箱的关键指标。内衬材料按脱屑风险从低到高大致为：闭孔 PE/EVA 发泡体 < 聚氨酯闭孔板 < 开孔海绵 < 再生棉。选型时优先闭孔材料，其表面不露孔、不纤维化。验证方法可参考洁净室常用的粒子计数思路，依照 ISO 14644 对受控环境的粒子浓度分级理念，在箱内放置已知洁净度的测试布，模拟振动后统计脱落粒子。更简便的现场法是"白布擦拭法"：用洁净白棉布在内衬表面用力擦拭十次，比对前后布面可见纤维数量。食品厂验收时往往要求内衬通过 GB 14881 相关卫生条款的符合性说明。对于既要低脱屑又要一定回弹的部件，EVA 泡棉定制工艺提供了密度与硬度区间的可选配方。

油脂防护与防交叉污染

饼干生产线在检修时，部件表面常残留植物油、奶油或机械润滑油，这些油脂在密闭运输箱内若与食品接触面混放，会产生交叉污染与串味。防护策略分三层：第一层是单件封口，所有食品接触面用 PE 膜或食品级袋独立封装；第二层是分区，箱体内部用 PP 硬隔板把"已清洗食品接触件"与"含油传动件"彻底分开；第三层是吸附，箱内放置食品级吸油棉或活性炭小包，吸收可能逸出的油气。需特别注意，润滑油件不得与 VCI 防锈纸直接接触产生反应，应隔一层 PE 膜。对于 OEM 设备厂商向多国发运的场景，油脂封装还要满足目的国海关对食品相关包装的卫生申报要求。关于密封与防油运输箱的设计，油类隔离是卫生级箱体的必修课。

IP67 密封与运输温湿度控制

IP67 等级依据 IEC 60529（对应国标 GB/T 4208）定义为"防尘（6 级，完全防止粉尘进入）且防短时浸水（7 级，1 米水深 30 分钟不进水）"。对饼干部件箱而言，IP67 的核心价值不是浸水，而是阻止集装箱内的高湿空气、盐雾与粉尘侵入。实现 IP67 需三点：箱体合模面平整、密封条为连续闭孔发泡橡胶（建议邵氏硬度 40–60 A）、锁扣压紧后密封条压缩量在 15%–30%。温湿度方面，饼干备件怕长期高温高湿，建议箱内放置温湿度记录仪，运输全程记录，到货后导出曲线判读是否出现过冷凝临界点。经验上，集装箱内昼夜温差可达 20 ℃，当箱内温度低于露点即产生凝露，因此干燥剂与密封必须双管齐下。更严格的防水 IP 防护箱会额外配置压力平衡阀以抵消海拔变化带来的箱内外压差。

振动缓冲与运输合规测试

运输途中的随机振动与多次跌落是部件损伤的主要外力。缓冲设计应依据 GB/T 4857《包装 运输包装件基本试验》与 ISTA 系列规程，对易损件设定允许的加速度阈值（典型经验值 20–40 g 视部件脆性而定），再反推内衬厚度与密度。常用做法是用落球回弹法或缓冲曲线选型：EVA 密度 30–45 kg/m³ 适合轻中载，60–80 kg/m³ 适合重且脆的辊轮与刀模。验证阶段建议做三项测试：定频振动找共振点、随机振动模拟路况、角棱面跌落（参考 ASTM D4169 配送周期与 GB/T 4857.5 跌落条款）。MIL-STD-810H 可作为环境试验方法的参考依据，但需注明本产品为非军用认证。JUNZHIJIA 在交付批量订单前，可按客户指定标准提供运输测试报告文件，便于 OEM 厂商将其纳入来料验收档案。

实务中，脆值设定要结合部件价值与维修难度：辊轮与刀模一旦损伤往往需要返厂，建议取保守阈值并加厚内衬；而外部传动件可适当放宽。JUNZHIJIA 在交付前会按客户指定的 GB/T 4857 或 ISTA 序列做抽样验证，并随箱附测试摘要，便于 OEM 厂商将其归入来料验收档案，减少现场争议。下列测试序列可作为饼干备件箱的常规验证组合。

混装运输的分区配载与装载清单

饼干生产线的大修备件包常常一箱多件，辊轮、喷嘴、模具、传动件与标准件混在一起发运。混装本身不是问题，"分区不清"才是问题：一旦已清洗的食品接触件与油润传动件同格摆放，前面所有的清洁与封装工作都可能白做。建议按"洁净等级 × 材质 × 脆值"三个维度做分区。A 区放已清洗的食品接触件，例如成型辊轮、浇注头、压花模具；B 区放非食品接触的金属传动件，例如链轮、轴承座、联轴器；C 区放油润件、润滑脂、标准件与随箱工具。A 区与 B 区之间至少隔一层 15 mm 以上硬 PP 隔板，隔板边缘做倒角；C 区若含油脂或化学品，外面再加一层密封袋，阻断油气向 A 区扩散的路径。

配载的第一原则是重心低且居中。单箱毛重建议不超过 25 kg，重件贴箱底摆放，重心高度不宜超过箱内净高的三分之一，否则装卸倾斜时的惯性力矩过大，内衬容易被剪裂。第二原则是限位而非填塞：能用型腔限位的绝不用碎泡棉填空，碎泡棉在振动中会位移并产生粉尘，反而成了污染源。第三原则是可核对，箱内附一份配载清单，至少写明部件名称、图号、序列号、配对关系、所在隔舱编号、装箱人与装箱日期；箱壁贴对应隔舱编号标签，到货后按清单逐格核对，缺件与错配当场即可发现，不必等到装配工位才暴露。

出口发运时，配载清单建议增加英文品名、材质代号与净重，让清关与来料验收共用一份文件，减少翻译与转抄错误。需要说明的是，配载分区不能替代单件防护：分区解决的是"不串污染"，单件封装解决的是"表面不被划伤"，两者必须同时做到。JUNZHIJIA 在为 biscuit-line 厂商配箱时，会按客户提供的备件清单输出一张配载图，标出每格尺寸、隔板厚度与绑带位置，使不同班组装出的布局一致，也便于把装箱作业纳入现场 SOP 与追溯记录。对于结构相近但脆值差异大的部件，配载图还应标注"禁止叠放"与"限高"标识，避免现场凭经验随意加层。

常见问题 FAQ

问：饼干生产线防护箱必须做到食品级吗，用普通工业箱替代行不行？ 答：从合规与风险角度看，凡是会接触饼干成品或面坯的部件，其运输与暂存容器都应满足食品接触面的卫生要求，核心依据是 GB 14881 与 GMP 通则。普通工业箱多为回收料或表面未做食品级处理的工程塑料，可能释放异味、脱落纤维，且合模缝隙易积污难以清洁。若仅运输完全不与食品接触的外部传动件，短期可用普通箱，但一旦箱内混入食品接触件，交叉污染风险会急剧上升。更稳妥的做法是统一采用食品级防护箱，内衬用闭孔 EVA 或 PE 发泡体。这样既满足卫生核查，又能在到货后直接进入洁净装配流程，省去二次清洗与复检的人力和停产成本。长期看，专业箱体的复用率远高于一次性纸箱，综合成本反而更低。

问：隧道炉网带段很长，普通防护箱装不下怎么办？ 答：网带段属于超长异形件，标准箱体确实难以整段容纳，行业通行做法是"分段拆装 + 模块化箱组"。先把网带逐节拆下，每节卷绕于食品级塑料卷筒芯并固定张力，再分装入多个标准箱或定制长箱；导轨与销轴等小件归入独立隔舱。若客户坚持整段运输，可订制 PP 蜂窝板加铝合金包边的加长箱，内部设置均布支撑梁，支撑间距不大于 400 mm 以防下垂变形。无论哪种方式，都应在箱内附装货清单与序列号标签，到货后按清单复装。JUNZHIJIA 支持按网带节距与总长做定制模具成本分析，当批量达到一定程度时，开模均摊成本会显著下降，比反复使用通用箱更经济。

问：低脱屑内衬具体怎么验证，工厂验收看什么？ 答：验收低脱屑内衬通常用两种可操作的方法。第一种是白布擦拭法：取洁净白棉布在内衬表面沿同一方向用力擦拭十次，肉眼比对擦拭前后布面的可见纤维与碎屑，食品级内衬应基本无脱落。第二种参考 ISO 14644 的粒子控制思路，在箱内放置已知洁净度的测试布，模拟运输振动后用粒子计数器统计脱落颗粒的数量与粒径分布，要求不出现明显新增的大颗粒。此外，内衬材料本身应提供食品接触符合性说明或第三方检测摘要。需要提醒的是，开孔海绵与再生棉脱屑风险高，不宜用于食品接触件；闭孔 PE、EVA 发泡体是更稳妥的选择，表面不露孔、不易纤维化，配合定制泡棉内衬指南的开模贴合，可进一步降低窜动带来的摩擦脱屑。

问：IP67 对饼干部件运输真的必要吗，会不会过度设计？ 答：IP67 对饼干部件的价值不在于"能泡水"，而在于"能防尘拒湿"。海运与陆运集装箱内部常出现高湿、盐雾与粉尘，普通箱缝隙会让这些污染物进入，导致辊轮网带生锈、喷嘴吸油。IEC 60529（国标 GB/T 4208）定义的 IP67 要求完全防尘且可承受短时浸水，用作运输箱时主要发挥其防尘与防喷淋能力。实现要点是连续闭孔密封条加足够压紧力的锁扣，而非单纯看等级标签。如果运输环境常年干燥洁净且为短途，IP54 或 IP65 也可接受；但跨国发运、多次装卸、户外暂存场景，IP67 是性价比很高的底线。配合箱内干燥剂与温湿度记录仪，能有效避免凝露与霉变，这比事后清洗返工划算得多。

问：浇注头和喷嘴内腔怎么防止运输中吸入油雾和粉尘？ 答：喷嘴内腔极细，一旦吸入环境油雾或粉尘，装回后首批饼干可能出现油斑或堵塞，因此必须做"内封口"。步骤是：拆机后用食品级溶剂清洗内腔并彻底干燥，再用食品级硅胶塞封堵进料口与出料口，塞子与外廓贴合不留缝隙；外部再用 CNC 精雕的 EVA 或 PE 泡棉型腔包裹，型腔与喷嘴外廓贴合度越高，晃动越小。多规格喷嘴组建议配可拆分式分隔盘，每个孔径对应独立卡位，卡位内壁做绒面以降低脱屑。黄铜喷嘴要注意与某些泡棉的缓蚀兼容，可在箱内附缓蚀指示卡。到货后先拔除硅胶塞检查内腔洁净度，再用压缩空气吹净，确认无误再装机。这类精密件的缓冲可参考缓冲内衬选择的密度参数表。

问：旋转切刀和压花模具的刃口运输中最容易出什么问题？ 答：这两类件最怕的是刃口崩缺与相互磕碰。旋转切刀经过高频淬火，硬度高但脆性大，若刃口直接相碰或撞到硬箱壁，会产生缺角或卷边，直接反映到切出的饼干形状上。压花模具表面有深槽细纹，最怕纤维粉尘嵌入难以清理，且槽底一旦被硬物顶伤，浮雕图案就会失真。防护要点：切刀必须刃口朝内、背靠背夹软隔离片后绑成组，严禁刃口互触；大直径 rotary 切刀用竖向插放架独立卡位；模具单件 PE 膜封装、硬 PP 隔板分隔、箱盖内侧贴光滑 PE 膜降脱屑。到货验收先用放大镜看刃口，再上机试切废坯。振动验证可走ISTA 运输测试程序，确认内衬缓冲在跌落与随机振动下不失效。

问：箱内干燥剂和湿度卡怎么配，用量多少？ 答：干燥剂与湿度指示卡是食品级运输箱的标配，用来对抗集装箱昼夜温差造成的凝露。干燥剂用量按箱内容积估算，经验值为 50–80 g/m³，若运输周期长或途经高温高湿地区可上浮到 100 g/m³；优先选用食品级硅胶或蒙脱石干燥剂，避免氯化钙类泄漏风险。湿度指示卡建议放置 1–2 张于箱内显眼且不被内衬完全遮挡处，到货后开箱第一件事就是读取指示卡颜色，若变红说明运输途中曾进入高湿甚至进水，需对相关部件做复检。干燥剂应装入透气小袋并固定，防止运输中散落污染食品接触面。JUNZHIJIA 在 OEM 批量方案中会把干燥剂用量写入作业指导书，确保每批一致，相关思路也可参考食品冷链防护箱的湿度管理。

问：OEM 设备厂商批量订制防护箱，JUNZHIJIA 能提供哪些文件？ 答：面向 OEM 与设备厂商，JUNZHIJIA 可提供从选型到交付的一整套文件，便于客户将其纳入来料验收与质量档案。具体包括：按部件三维图开模的 EVA/PE 内衬方案图与 BOM、食品接触材料符合性说明或第三方检测摘要、IP67 密封件的压缩量与寿命说明、以及依客户指定标准（如 GB/T 4857、ISTA、ASTM D4169）出具的运输测试报告。对于出口订单，还可配合提供材质声明与卫生相关申报支撑材料。箱体支持丝印客户图号与序列号标签，便于现场追溯。柔性的是按型号配密封件与 OEM 工厂选择的咨询，JUNZHIJIA 会根据批量与部件清单给出开模或通用型腔的性价比建议，避免客户为小批量过度投入模具费。

问：防护箱本身怎么清洁和存放才能保持卫生级状态？ 答：食品级防护箱的清洁直接影响下次使用的卫生水平。每次退回或到货后，先用压缩空气吹去内衬表面浮尘与碎屑，再用食品级清洁剂与纯水擦拭箱体内外，重点清理合模缝隙与密封条沟槽，避免残渣积存滋生霉菌；洗净后自然晾干或洁净间风干，不可露天暴晒导致箱体老化。密封条每半年检查一次压缩回弹，发现硬化开裂及时更换。存放环境应干燥、避光、离地，箱内不放无关杂物。若长期停用，箱盖微开通风防霉。关于防护箱清洁方法有更细致的步骤，遵循后箱体可循环使用多年，单件摊销成本远低于一次性包装，且卫生状态始终可控。

结语与相关阅读

饼干生产线六类核心部件的运输防护，本质上是在"卫生级、防损伤、可复用、合规可查"之间找平衡。选对食品级箱体、低脱屑内衬与 IP67 密封，再配合按部件定制的型腔与运输测试文件，到货即可洁净装机，省下的清洗与返工成本相当可观。JUNZHIJIA 依托 OEM/ODM 定制能力与按型号配密封件的经验，可为 biscuit-line 设备厂商提供从单件到批量的完整防护方案。
