泡棉压缩多少就该换？

答：压缩量超过 15% 且静置 24 小时不恢复，就达到更换线。测量取 5 个点，覆盖受压中心与四角，只量中心会低估 3–5 个百分点。

补片能撑多久？

答：常规使用下是母材剩余寿命的 60%–70%，大约 6–12 个月。每 6 个月复检一次，胶缝发白或边缘翘起 1 mm 就重做。

整片换新一定要开刀模吗？

答：不必。20 片以下走水刀，单片成本更低；200 片以上开刀模，切口垂直、公差稳定在 ±1 mm。中间批量按腔体复杂度定。

改隔板会不会比泡棉防护差？

答：单点冲击略差，多点定位更好。配合 10 mm 底层平垫与 20 mm 盖面波浪棉，1.2 m 跌落峰值加速度可控制在 50 g 以内。

泡棉有异味还能用吗？

答：异味来自闭孔里的残留发泡剂或吸附的油汽，与支撑力无关。手压回弹正常、压缩量低于 15% 可以继续用，通风 48 小时后气味仍不散则换。

泡棉老化怎么补：三种内衬更换方式

快速答案：泡棉老化先判范围再选方式：压缩量超过 15% 不恢复、表面粉化掉屑、切割面塌陷超过 2 mm 三条中成立两条即为失效；单点塌陷用同密度补片，成片或三点以上塌陷走整片换新，需要反复取放的改 25 mm 模数隔板。

一、泡棉老化的三条判据

泡棉失效的标志不是变色，而是厚度回不来。做法是把内衬取出平放静置 30 分钟，用分辨率 0.02 mm 的卡尺在受压最重的区域取 5 个点对比原始厚度，压缩量超过 15% 且 24 小时不恢复，第一条判据成立。五点取平均，单点偏离均值超过 1 mm 说明受压不均。

第二条看表面。手掌在泡棉上来回擦三次，出现白痕并且指腹沾到碎屑，说明表层已经粉化，粉化层会在设备外壳上留下磨料。第三条看切割面，凹槽侧壁塌陷超过 2 mm，等于腔体失去抱紧轮廓的能力，设备在里面能晃动 3 mm 以上。

三条里中两条成立，原来的贴合关系就该结束，不必等到泡棉碎成渣。

老化速度由材质决定，跟使用年限关系不大。PE 泡棉密度 30–45 kg/m³，闭孔结构，回弹慢但抗压；EVA 密度 60–90 kg/m³，回弹快，切口平整；PU 记忆棉的回弹时间 3–5 s，贴合好但吸湿。在 40 ℃、相对湿度 80% 下放 6 个月，PE 压缩量增加约 4 个百分点，PU 增加 11 个百分点，EVA 落在两者之间。

判据	量具或动作	失效阈值
厚度回弹	卡尺 0.02 mm，取 5 点	压缩量 >15% 且 24 h 不恢复
表面粉化	手掌擦 3 次	起白痕、掉屑
轮廓支撑	塞尺与目视	侧壁塌陷 >2 mm
腔体间隙	塞尺	设备晃动 >3 mm

量具不必复杂，一把卡尺、一支塞尺、一块平整台面够用。难的是取样位置：受压区被设备压出浅坑，坑底读数最小、坑边正常，只量中心会低估老化程度，5 个点要覆盖中心与四角。

二、整片换新：刀模与水刀的公差

整片换新适用于整层失效，也就是三条判据在整个平面上同时成立。外形用刀模或水刀切，PE 类泡棉的平面公差控制在 ±1 mm，腔体侧壁垂直度偏差不超过 0.5 mm；批量 200 片以上开刀模，单件或 20 片以下走水刀，水刀切口带 0.3 mm 斜度，需要预留修边余量。

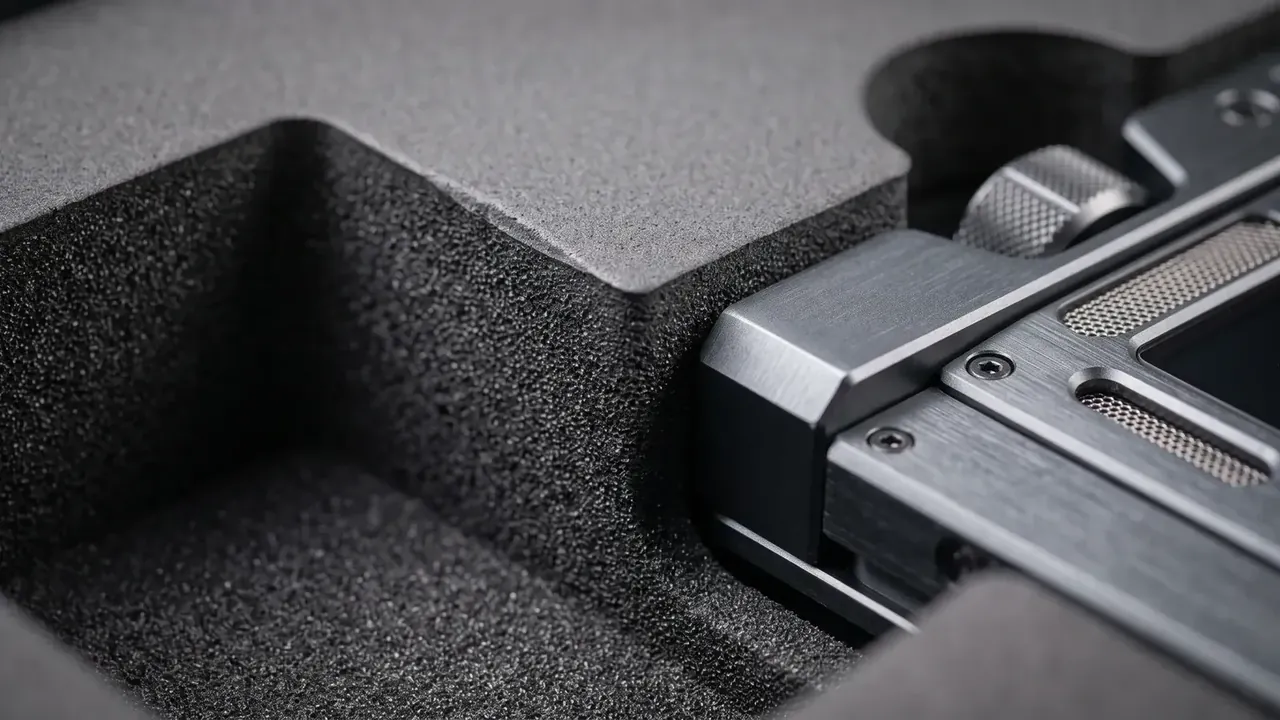

泡棉切出的方形深腔与箱壁金属件近景，黑色高密度泡棉表面带细颗粒纹理，右侧为拉丝金属压条与螺钉

常见的内衬是三层：盖面波浪棉 20 mm、中层切割棉 30 mm、底层平垫 10 mm，总厚度按箱内净深减 5 mm。腔体比设备外廓大 1–2 mm，取放不刮手；间隙超过 5 mm 就会晃，跌落时设备先撞壁再撞底。

切口质量直接影响寿命。刀模切的口缘垂直密实；水刀切口带轻微烧灼感，用手指刮有毛刺，毛刺在反复取放中掉屑，碎屑再磨伤设备表面。要切口干净，可在水刀后加一道 120 目砂纸修边，单片多花 2 分钟。

换完整片要复测三件事：合盖后盖与体的缝隙小于 1 mm；锁扣扣上，手指压盖面中央，下压量不超过 1 mm；从 1.2 m 做一角三棱六面跌落，峰值加速度从老化泡棉的 90 g 回落到 45 g 附近。

三、局部补片：同密度与薄胶层

补片适合单点塌陷：面积小于整片的 30%，位置不在腔体转角。转角承担两个方向的支撑，补片在转角会形成两条胶缝，受力时先从这里开口。

补片必须同密度同材质：PE 换 PE，EVA 换 EVA，PU 换 PU。混用会在贴合面形成硬度差，压十几次就分层。补片与母材的厚度差控制在 0.5 mm 以内，太厚顶设备，太薄等于没补。

胶层厚度 0.1–0.2 mm，涂胶后晾置 5–8 分钟到不粘手再压合，搭接边留 10 mm，压合 30 分钟定型，24 小时后装回箱内。胶层超过 0.2 mm 会渗进泡棉开孔，粘接强度反而下降；低于 0.1 mm 覆盖不满，边缘先翘。

补片边界切 45° 斜口，斜面宽 5 mm。直口补片受压时形成一道台阶，台阶边缘是应力集中点，两三次取放就卷边；斜口把它变成渐变，压下去时补片与母材一起下沉。

补片寿命约为母材剩余的 60%–70%，6 个月复检一次；胶缝发白或边缘翘起 1 mm 就重做，别在原位再贴一层。

四、改隔板：25 mm 模数怎么排

需要反复取放的内衬，与其补泡棉，不如改隔板。EPP 隔条按 25 mm 模数排布，隔条壁厚 15 mm，高度取箱内净深减 5 mm，格与格之间留 2 mm 装配间隙；EPP 密度 40–60 kg/m³，回弹率高于 PE，插拔 5000 次后壁厚磨损小于 0.5 mm。

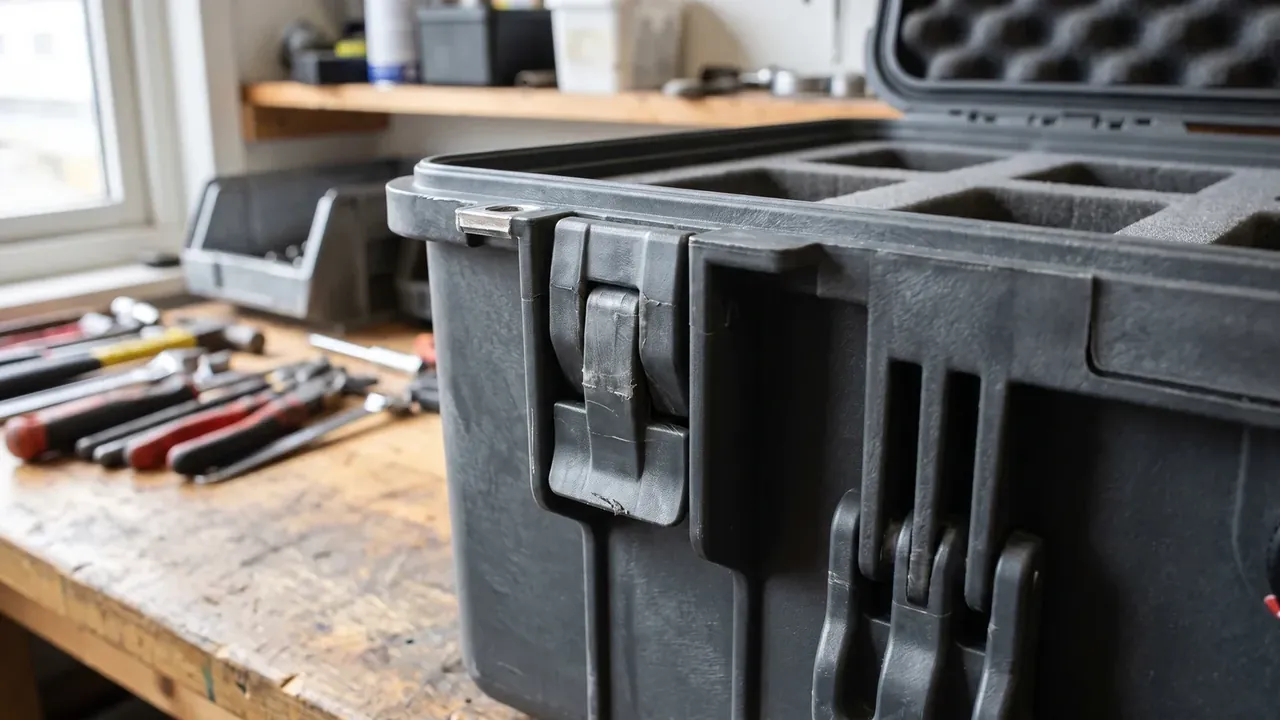

泡棉方格隔腔的黑色防护箱开盖放在木工台上，盖内为波浪棉，前面模压锁扣与提手，背后是工具与料盒

隔板的代价是空腔变大。最小格 25×25 mm，放小件会晃，要配顶部压棉；格内没有侧向支撑，细长件靠隔条 15 mm 壁厚顶住，壁厚低于 10 mm 会被压弯。

隔板与泡棉混着用更常见：底层 10 mm 平垫吸收垂直冲击，四周 EPP 隔条定位，盖面 20 mm 波浪棉压住顶部。三层各管一个方向，1.2 m 跌落峰值加速度能压到 50 g 以内。

隔板的另一个好处是可调。设备换型时抽掉或加一根隔条即可，模数不变，箱体不用重做；代价是隔条之间靠摩擦定位，长期使用后插槽会松 0.3 mm，需要整组换新而不是单根补。

五、三种方式的工时与损耗对照

三种方式不是替代关系，是三种失效范围对应的三条路。范围判断错，后面做什么都是白做：单点塌陷去整片换新浪费材料，整层失效只补一片三个月后又塌。

方式	单件工时	材料损耗	关键公差	适用条件
整片换新	40–60 min	8%–12%	平面 ±1 mm	整层失效、多点塌陷 >30%
局部补片	15–25 min	3%–5%	胶层 0.1–0.2 mm	单点塌陷 <30%、不在转角
改隔板	60–90 min	5%–8%	模数 25 mm	需反复取放、设备会换型

工时按单件计，不含干燥与静置。整片换新的工时里三分之一花在试装：腔体切完装设备试三次，每次调 0.5 mm，直到合盖不顶、开盖不粘。

材料损耗的差别来自切割方式。整片用刀模，边角料一次成型，损耗 8%–12%；补片从边角料上取，损耗 3%–5%；隔板按模数排，切剩的短条基本报废，损耗 5%–8%。

选择线可以合成一句话：塌陷面积占整片 30% 以下且只有一处，补；超过 30% 或出现三处以上，整片换；一年内要换三次以上设备布局，改隔板。

结论

泡棉要不要补、怎么补，取决于失效范围而不是外观。压缩量 15%、侧壁塌陷 2 mm、腔体晃动 3 mm 三个数字划出更换线；塌陷面积 30% 划出补片与整片的分界；25 mm 模数划出隔板的排布基准。判据清楚之后，三种方式各自对应一类问题，工时与损耗也就可预期：整片 40–60 分钟、补片 15–25 分钟、隔板 60–90 分钟。把这几个数字写进点检表，泡棉的维护就不靠手感，换与不换都有依据；补片只管一处坑，坑连成片就是整层信号。

本文仅讨论容器（箱体）侧的规格与设计含义，不涉及箱内物品的任何操作、装填或使用事项。
