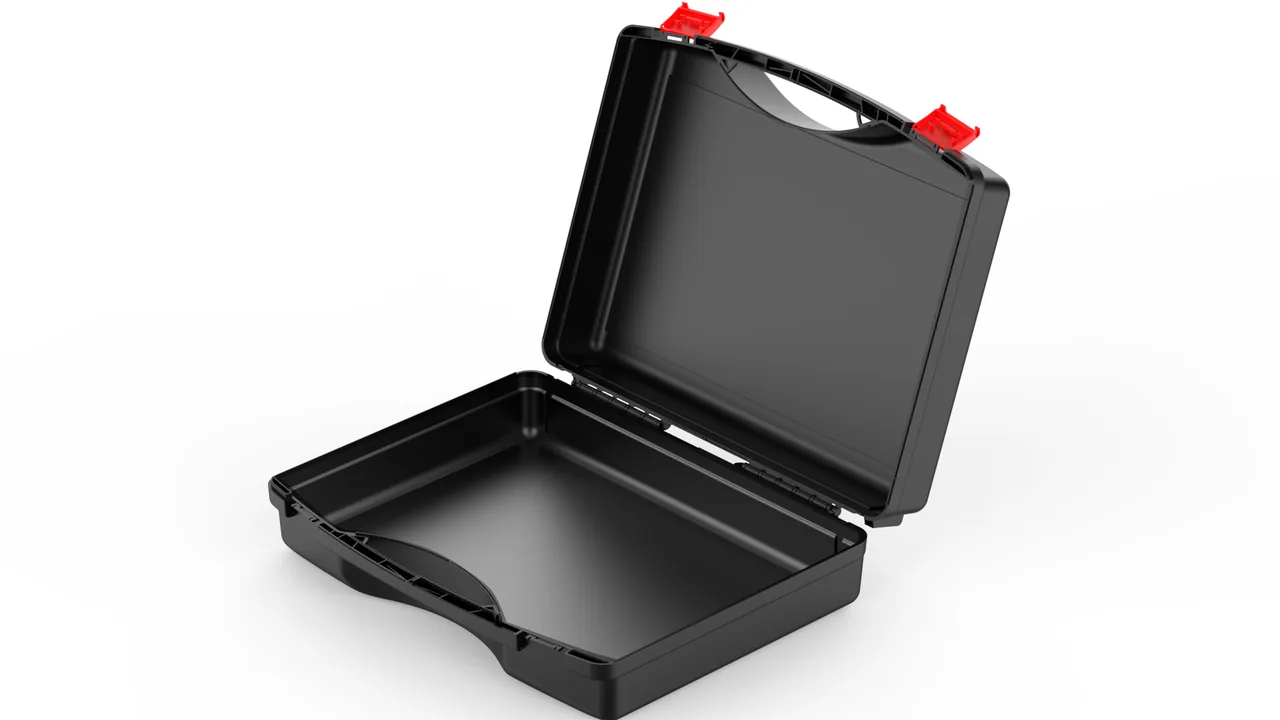

曲轴磨床部件防护箱：砂轮架与头架的运输防护

曲轴磨床是发动机生产线上精度等级最高的设备之一。它的价值不体现在外形尺寸上，而体现在砂轮架主轴的回转精度、头架卡盘的定位偏心量和导轨的直线度上。这三项指标都在微米量级，而且有一个共同特点：只要设备安装到位、环境稳定，它们可以保持很多年；但只要经历一次不当的搬运或长途运输，就可能永久劣化，且无法通过常规调整恢复。

军之甲（JUNZHIJIA）防护箱对曲轴磨床部件的核心主张是：包装要保护的不是"零件外形"，而是"精度基准"。 砂轮架主轴的锥面、头架卡盘的定位止口、导轨的滑动面，这些表面一旦出现压痕、锈斑或微观磕碰，装配后无法通过调平垫铁、补偿参数或重新对刀来修正。因此防护箱的设计逻辑必须从"防碰撞"升级为"防精度损失"，用接触应力控制、减振设计和气相防锈三重手段同时守住精度。

目录

• 砂轮架主轴精度从哪里来：装配基准与运输风险的对照
• 主轴锥面与轴肩：不可逆压痕的接触应力门槛
• 头架卡盘偏心件：偏心距与配重块的相对位置保全
• 导轨面与镶钢导轨：锈蚀与磕碰的双重失效路径
• 减振衬垫设计：从静态缓冲到避开共振区
• VCI 气相防锈在磨床部件箱内的作用边界
• 砂轮架箱体的三点支承与调平垫铁固定
• 头架主轴箱与卡盘：整体包装还是分离包装
• 尾架套筒与中心架：同心件的成组固定
• 静压轴承与电主轴：洁净度与防振的双重门槛
• 温湿度记录与到货复检：主轴径向跳动的验收方法
• 箱型分工：大件滚塑箱与精密件铝箱的搭配
• 常见问题 FAQ
• 结语与相关阅读

砂轮架主轴精度从哪里来：装配基准与运输风险的对照

曲轴磨床的砂轮架主轴通常采用动静压轴承或高精度角接触轴承组支承，出厂径向跳动控制在两到五微米，端面跳动控制在三微米以内。这个精度来自三个环节的叠加：主轴自身的形位公差、轴承的预紧状态、以及箱体孔系的同轴度。运输过程能破坏的，恰恰是后两项。

轴承预紧状态会被冲击载荷改变。滚动体与滚道之间是弹性接触，冲击会让滚动体在滚道上压出微小压痕，压痕深度达到零点几微米就会体现在径向跳动上。动静压轴承更敏感，因为它的承载依靠油膜压力场，运输中的振动会让主轴与轴承套发生微动，微动磨损会改变间隙。

箱体孔系同轴度则会被箱体的翘曲破坏。大型砂轮架箱体的刚度虽然不低，但如果运输中只支撑了三个角，第四个角悬空，箱体就会产生扭转，安装后再用垫铁找平，孔系的相对位置已经改变。

读懂这张表就能明白：防护箱要做的事情，是把上表右侧"受影响精度项"对应的载荷路径全部切断，而不是简单地增加壁厚。

主轴锥面与轴肩：不可逆压痕的接触应力门槛

砂轮架主轴的锥面用来安装砂轮法兰，轴肩用来轴向定位。这两个面都是精磨面，表面粗糙度在 Ra 0.2 以内，锥面接触率要求通常不低于百分之八十。

压痕的形成取决于接触应力，而不是取决于冲击能量。同样是跌落，如果冲击力通过一个尖角传递，接触应力会放大十几倍；如果通过一个与锥面贴合的面传递，接触应力可以降到安全范围。经验门槛是：对淬硬钢精磨面，接触应力长期超过其屈服强度的百分之六十就开始留下印痕。

由此得到三条设计规则。第一，衬垫与锥面接触时必须是面接触而不是线接触或点接触，最稳妥的做法是做一个与锥面锥度一致的锥套式衬垫，锥度偏差控制在正负零点五度以内。第二，椎套衬垫内壁应贴一层低密度 IXPE 或超软 EVA，把峰值应力摊平到整个锥面上。第三，主轴在箱内不得由锥面承担重量，重量必须由轴承位附近的圆柱面或者专用的工艺支承面承担，锥面只做径向限位。

轴肩的保护逻辑相同。轴肩端面面积小，容易在端部限位块上被"顶"出印痕。正确做法是端部限位不在轴肩端面直接顶推，而在轴上另设止推台阶或工艺卡环位。

头架卡盘偏心件：偏心距与配重块的相对位置保全

曲轴磨床的头架卡盘与普通车床卡盘不同，它专门用于夹持偏心工件。卡盘本体上带有可调偏心机构和配重块，靠调整滑块位置实现偏心距，靠配重块平衡偏心带来的离心力。

这类部件运输的风险有两个层次。第一层是偏心机构本身的位移：滑块若在运输中沿导轨移动，偏心距会偏离设定值，重新装夹时即使百分表读数一样，工件的曲柄半径也会改变。第二层是配重块的相对位置：配重块与滑块是成对使用的，一旦错位，重新平衡需要现场重新做动平衡，往往需要拆装整套卡盘。

防护箱的处理方式是把偏心机构"锁死"。具体做法是在滑块与卡盘体之间加可拆卸的锁定块，用螺栓固定，使滑块在任何方向上的自由度为零；配重块则单独装入专用槽位，槽位旁标注其对应的滑块编号。若卡盘整体重量较大，还可以把卡盘从主轴法兰上拆下来单独包装，法兰连接面用硬质护盖保护。

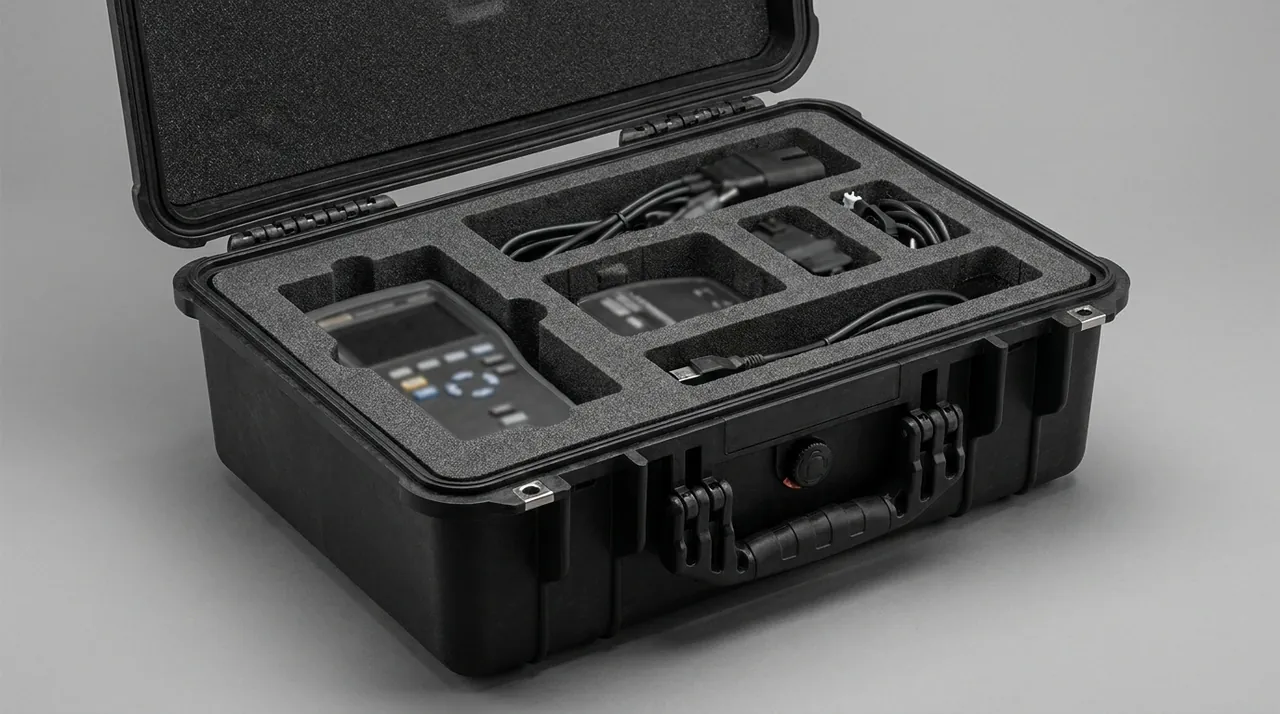

导轨面与镶钢导轨：锈蚀与磕碰的双重失效路径

曲轴磨床的砂轮架和工作台都沿导轨运动，导轨精度直接决定加工件的圆柱度和表面波纹度。大型曲轴磨床常用镶钢导轨或淬火磨削导轨，硬度高但抗冲击能力有限，棱角部位尤其脆弱。

导轨的失效有两条路径，而且往往是先锈后碰。表面一旦有薄锈，其硬度高于基体，搬运或装配时锈粒会像磨料一样在接触面之间滚动，在导轨面上划出纵向划痕。因此防锈在导轨上不只是防腐蚀，也是防磨损。

导轨面的包装要点有三个。第一，工作面朝上或朝向不受力的方向，避免任何衬垫直接压在滑动面上；若结构上无法避免，需在滑动面上先贴一层可剥离保护膜，再由衬垫压在膜上。第二，导轨两端的棱角加装护角块，护角块用软质 EVA 或工程塑料制作，不能使用金属，否则碰撞时金属护角本身会成为伤害源。第三，镶钢导轨的接缝处加贴防尘胶带，防止运输中的砂粒、泡棉碎屑进入接缝。

对已加工的铸铁导轨面，还需注意手汗与指纹。现场作业人员建议佩戴洁净手套；若不可避免接触，接触后应用溶剂型防锈剂重新处理一次，而不是用抹布擦一擦。

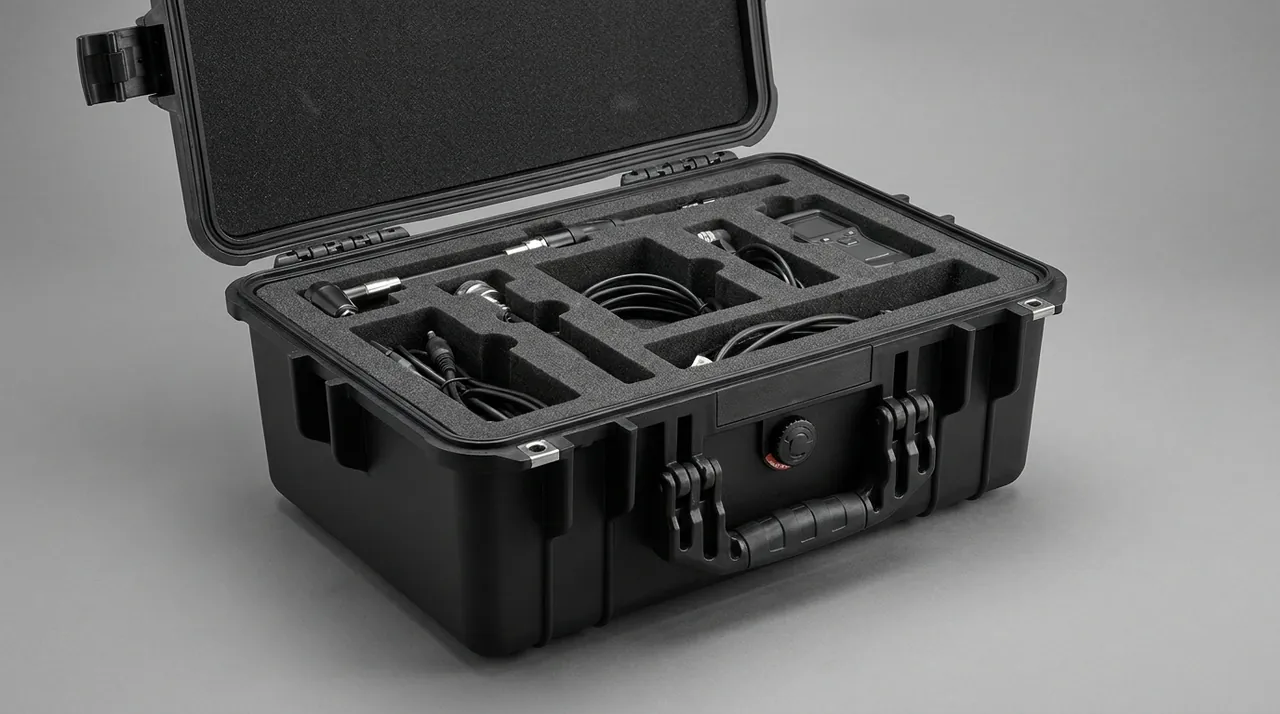

减振衬垫设计：从静态缓冲到避开共振区

减振衬垫在普通设备包装里只需要满足"跌落不破"，但在曲轴磨床部件包装里，衬垫的另一个任务是把整箱的一阶固有频率推到运输激励的主频带之外。

计算思路分两步。第一步用估算公式得到"设备质量—衬垫刚度"系统的一阶频率。衬垫刚度取决于材料的动态弹性模量、承载面积与厚度，动态模量通常比静态模量高百分之二十到四十，选材时不能只看静态数据。第二步把得到的一阶频率与运输环境谱比对：公路运输的能量集中在 3–20 Hz，铁路运输在 1–15 Hz 并带有明显的周期性冲击，海运则更低频但持续时间长。

工程上常用的做法是把一阶频率设计在 25 Hz 以上，让路面激励落在隔振区而不是共振区。要抬高频率，要么增加衬垫刚度，要么减轻被包装件质量（分件包装）；要降低频率做隔振，则相反。对砂轮架这类重件，通常选择"提高频率"的路线，因为高刚度同时也限制了位移，对微米级精度有利。

需要提醒的是，全箱使用同一种衬垫往往不是最优。正确做法是"分区配刚度"：直接承重的底部用高密度 EVA 控制位移，侧面与端部用 EPE 吸收冲击，需要阻尼的敏感部位局部嵌入聚氨酯微孔材料。

VCI 气相防锈在磨床部件箱内的作用边界

气相防锈（VCI）材料的原理是缓释出缓蚀性分子，在金属表面形成单分子吸附层，阻断水膜与氧的接触。它在密闭空间里效果显著，但有几个边界必须说清楚，否则用错反而有害。

第一，VCI 需要密闭空间才能维持有效浓度。如果箱体密封条老化、气压平衡阀缺失导致箱内空气持续交换，VCI 分子会被稀释，防护半径迅速缩短。因此 VCI 应与密封设计配合，而不是替代密封。

第二，VCI 的有效距离有限，通常在一米以内效果最好，对大型砂轮架箱体，需要在不同高度和角落分别布置片材或膜袋，不能只在箱底放一块。

第三，VCI 与有色金属的相容性必须确认。含胺类缓蚀剂的配方对钢、铸铁有效，但对铜、锌、镉镀层可能造成变色或腐蚀。曲轴磨床部件上常带有铜合金轴瓦、镀铬层、铝制标牌，需要选择兼容配方或对这些部位做局部隔离。

第四，VCI 只在金属表面清洁时有效。表面若有指纹、切屑或水渍，缓蚀分子无法成膜，反而会在污染物下方形成点蚀源。正确顺序是清洁—干燥—涂薄油（视需要）—包 VCI 膜—装箱。

砂轮架箱体的三点支承与调平垫铁固定

砂轮架箱体底部一般带有调平垫铁或调整螺栓。运输时这些垫铁如果保持自由状态，会在振动中旋转移位甚至脱落；如果直接拧紧到极限，又可能在箱体底部产生局部应力。

合理的做法是"三点支承、其余让位"。三点支承能唯一确定一个平面，不会产生过约束；其余调平点则在装箱前调整到与支承面有零点二到零点五毫米间隙的位置，避免受力。三个支承点所在位置应尽量靠近箱体的主要加强筋或地脚螺栓孔，让载荷直接传入结构。

三点支承的具体实现需要一套专用垫块。垫块高度按箱体实际底面加工，上表面贴一层高密度 EVA 做柔性接触，下表面带有与箱底衬垫咬合的凸台。垫块的位置一旦确定，应在箱内做永久标记，后续批次按同一位置摆放，避免每次重新找点导致受力状态变化。

对特别重的砂轮架，三点支承还不够，需要增加辅助支承点，但辅助点的垫块高度要略低，确保只有三点真正承载。这套"三主多辅"的做法，同样适用于工作台和床身的分体包装。

头架主轴箱与卡盘：整体包装还是分离包装

头架主轴箱与卡盘是分是合，是曲轴磨床部件包装中最常见的决策分歧。两种方案各有代价。

整体包装的优点是保持了出厂时的装配状态，主轴与卡盘的配合面不受扰动，到货后直接安装。缺点是整体质量大、重心偏向外侧的卡盘，箱内需要额外的配重槽位和更厚的底部支撑；且卡盘的凸出部分成为撞击前端，跌落或倾倒时首当其冲。

分离包装的优点是重心集中、便于用小型箱体运输、卡盘可以单独做防护等级更高的包装；缺点是重新装配需要重新校正卡盘定位，而曲轴磨床的卡盘定位往往涉及偏心机构的标定，现场往往不具备条件。

决策建议用一条判断标准：如果现场具备卡盘重新校正的能力（有专用检具与熟练工），优先分离；如果现场只做整机安装，则整体包装并加强卡盘的端部防护与配重槽位设计。分离包装时，主轴法兰连接面必须加装硬质护盖，护盖内侧贴软垫，并随箱附上法兰螺栓的力矩与拧紧顺序说明。

尾架套筒与中心架：同心件的成组固定

尾架套筒、中心架、跟刀架这三类部件在功能上都与"同心"有关：尾架套筒的莫氏锥孔要与头架主轴同轴，中心架的三个支承爪要落在工件的同一回转中心上。它们运输中的共同风险是"配套件的相对位置被打乱"。

尾架套筒的保护重点是莫氏锥孔。锥孔内壁一旦出现压痕，装顶尖后跳动会超差。做法是把套筒立放或用专用托架水平固定，锥孔内插入保护塞（软质塑料或木质，不能用金属），并确保没有任何衬垫接触锥孔内壁。

中心架的支承爪应拆下单独包装，或在原位用锁定销固定。支承爪的丝杆是细长件，最怕侧向撞击，运输前应旋到靠近本体的位置，减少悬伸长度。跟刀架同理，导轮需单独取下放入槽位。

静压轴承与电主轴：洁净度与防振的双重门槛

现代曲轴磨床越来越多采用动静压轴承主轴和电主轴。这两类部件把包装难度提高了一个等级，因为它们同时要求洁净和低振。

静压轴承依赖精密的节流小孔和极小的油膜间隙，油膜间隙常在十到二十微米。任何固相颗粒进入都会划伤轴颈。因此这类部件在包装前必须做油口封堵，封堵盖要带密封圈，且所有外露油口、气口都用同一种颜色的堵头，方便复装时核对。箱内衬垫不得使用会掉屑的材料，泡棉落尘量应经过测试，或改用无尘袋内包装。

电主轴的问题主要是转子动平衡和轴承保护。运输中的振动不会直接破坏动平衡，但会造成轴承滚道的微动磨损，表现为到货后启动噪声升高。做法是把电主轴单独包装在带阻尼层的专用箱内，箱体的一阶频率设计得高于路面激励；同时在运输中保持转子不长期静止在同一角度，条件允许时可加装运输锁定套，把转子可靠固定。

另外，电主轴的冷却水套内若残留水分，会因低温结冰膨胀造成损伤。运输前必须用压缩空气吹干并封堵进出水口，这一点在多尘或潮湿地区尤其容易被忽略。

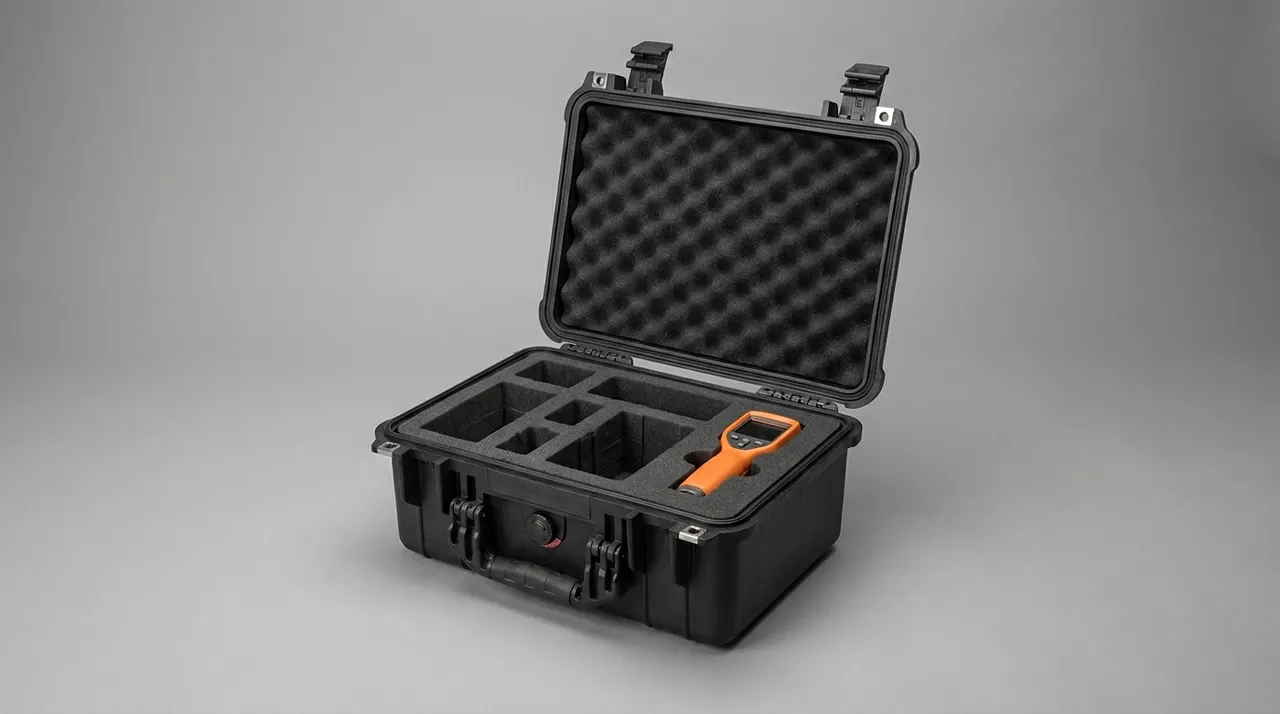

温湿度记录与到货复检：主轴径向跳动的验收方法

精密部件的到货验收不能只看外观。对曲轴磨床部件，建议把"记录—测量—判定"三步固化下来。

记录环节是在箱内放置温湿度记录仪，采集整个运输周期的温湿度曲线。这条曲线有两个用途：一是判断是否发生过结露（温度曲线与露点曲线交叉），二是判断是否经历过高湿环境，从而决定是否需要立即做防锈处理。记录仪应放在箱内靠近被包装件的位置，而不是贴在箱盖上。

测量环节包括：主轴径向跳动与端面跳动（需在专用检具上做，或就地用磁性表座配合标准棒测量）、导轨直线度（用水平仪或激光干涉仪抽检）、卡盘定位止口的径向圆跳动、锥面接触率（用红丹粉或接触印痕检查）。测量结果与出厂记录逐项比对，而不是只看是否合格。

判定环节需要明确容差。建议在合同或技术协议里约定：径向跳动相对出厂值的增量不超过一点五微米、导轨直线度恶化不超过每米三微米、锥面接触率下降不超过十个百分点。超出上述门槛即判定为运输损伤，进入索赔与返修流程。

箱型分工：大件滚塑箱与精密件铝箱的搭配

曲轴磨床的部件跨度很大，从几百公斤的砂轮架箱体到几公斤的卡盘滑块，不可能用一种箱型覆盖全部。合理的做法是按重量与精度等级分箱型。

滚塑箱适合大件，因为它的壁厚均匀、抗冲击好、可做深腔和加强筋；铝箱适合精密件，因为尺寸稳定、可做精细内衬、外观适合作为设备随行箱。两类箱体若同批运输，可以在同一托盘上组合堆码，但需注意滚塑箱的底部不得直接压在铝箱的箱盖上。

内部链接方面，滚塑箱与注塑箱的成型差异可参考注塑与滚塑工艺路线对比，衬垫材料的选型方法可参考防护箱泡棉材料对比，锈蚀防护的通用做法见金属工具箱防锈方案与盐雾腐蚀试验方法。运输振动的考核方案可参考运输振动试验方法。

常见问题 FAQ

问：曲轴磨床砂轮架主轴在运输中真的会失去精度吗？有没有实测数据支持？

答：会，而且失效机理明确。主轴精度损失主要有三条路径：轴承滚道在冲击下产生压痕，压痕深度零点几微米即可反映为径向跳动变化，实测常见增量为二到五微米；动静压轴承在持续振动下发生微动磨损，间隙改变使承载力与刚度下降；箱体受力不均产生扭转，导致孔系同轴度变化，这类变化可达五到二十微米。上述变化都不会在运输结束后自行恢复。更麻烦的是，它们往往在空转检查时表现正常，只有在磨削工件、尤其是磨削偏心曲柄时才暴露为波纹度超差，因此容易被误判为磨削参数问题而延误处理。

问：主轴锥面为什么不能靠泡棉直接压紧？接触应力到底有多关键？

答：关键在于压痕由接触应力决定，而不是由冲击能量决定。同样一次跌落，力通过一个尖角或一条线传递时，局部接触应力可能是面接触的十几倍。对淬硬并精磨的钢表面，工程经验认为接触应力长期超过材料屈服强度约百分之六十就开始留下可见压痕，而轻微压痕在锥面上就足以破坏接触率，使砂轮法兰装夹后产生端面跳动。正确做法是做一个锥度与被保护锥面一致的整体锥套式衬垫，锥度偏差控制在正负零点五度以内，内壁贴低密度 IXPE 或超软 EVA 摊平峰值应力，并且主轴锥面绝不承重，重量由轴承位附近的工艺支承面承担。

问：头架的偏心卡盘在包装时最容易被忽略的是什么？

答：最容易被忽略的是偏心滑块与配重块之间的对应关系。偏心卡盘的偏心距由滑块沿导轨的位置决定，配重块则按该偏心距选用并安装。很多企业在包装时把卡盘整体放进箱内，只用绑带固定，既没有锁定滑块，也没有把配重块单独编号存放。运输中的振动会让滑块沿导轨滑动零点几毫米，偏心距随之改变；更常见的是配重块被取下后随手放在同一个槽里，到货重新安装时配错了块，结果重新做动平衡，现场又没有动平衡机和相应的试重块。正确的做法是为每个滑块配一个可拆卸锁定块，螺栓固定；配重块单独槽位存放并标注对应的滑块编号。

问：VCI 气相防锈膜是不是放进箱里就能防锈？有哪些使用边界？

答：不是。VCI 有几个必须满足的边界条件，否则效果大打折扣甚至有害。第一，它需要相对密闭的空间维持浓度，箱体密封条老化或气压平衡阀缺失导致持续换气时，缓蚀分子会被稀释，防护半径显著缩短。第二，有效距离有限，大型砂轮架箱体需要在不同高度与角落分散布置，不能只在箱底放一块。第三，相容性必须确认，含胺配方对铜合金、镀铬层和部分铝合金可能造成变色，而曲轴磨床部件上常带铜合金轴瓦与镀铬面。第四，表面必须先清洁干燥，指纹、切屑或水渍会在膜下形成点蚀源，所以正确顺序是清洁、干燥、按需涂薄油、包 VCI 膜、装箱。

问：砂轮架箱体为什么要做三点支承，多点支承不是更稳吗？

答：三点支承能唯一确定一个平面且不产生过约束，而四点及以上支承在实际装配中几乎不可能做到完全等高，总有一个点悬空或受力过大，反而让箱体在支承点上产生局部弯曲。曲轴磨床砂轮架箱体的孔系同轴度对弯曲极其敏感，几个微米的翘曲就可能在装配后放大为明显的跳动偏差。因此工程上的通行做法是三点支承加若干辅助点：三个主支承点尽量布置在靠近箱体加强筋或地脚螺栓孔的位置，垫块按实际底面高度加工，上表面贴高密度 EVA 做柔性接触；辅助点的垫块高度略低零点二到零点五毫米，只在发生大幅冲击时起作用。这套三主多辅的方案确定后应在箱内做永久标记，后续批次沿用同一位置。

问：头架主轴箱与卡盘到底应该整体包装还是分开包装？

答：用一条判断标准就能决定：看现场是否具备卡盘重新校正的条件。曲轴磨床卡盘带有偏心调整机构，重新装配后需要重新标定偏心距并做平衡，这需要专用检具、试重块和熟练操作人员。如果现场具备这些条件，优先选择分离包装，优点是重心集中、单件重量小、卡盘可以单独使用更高防护等级的箱体与更厚的端部缓冲，也不必担心卡盘凸出成为撞击前端。如果现场只做整机安装而不做卡盘校准，则应整体包装，同时加强三方面设计：加厚卡盘一侧的端部缓冲层、在箱内设置配重槽位使整体重心落在箱体几何中心附近、把卡盘的凸出部位用可拆卸护罩包住。分离包装时主轴法兰连接面必须加硬质护盖并随箱附力矩与拧紧顺序说明。

问：到货验收时怎样判断主轴精度是否因运输受损，而不是原本就超差？

答：关键是逐项与出厂记录比对，而不是只看是否满足合格判据。建议要求制造方随机提供出厂检测记录，至少包括主轴径向跳动与端面跳动、导轨直线度、卡盘定位止口径向圆跳动和锥面接触率。到货后在同样的测量条件下重复这些项目：径向跳动用标准棒配合磁性表座与千分表，导轨直线度用精密水平仪或激光干涉仪抽检，锥面接触率用红丹粉检查接触印痕面积。判定门槛建议写进技术协议，例如径向跳动相对出厂值增量不超过一点五微米、导轨直线度恶化不超过每米三微米、锥面接触率下降不超过十个百分点，超出即认定为运输损伤。同时读取箱内温湿度记录，判断是否发生过结露，为后续索赔与防锈补救提供依据。

问：精密的主轴与静压组件在包装洁净度上需要做到什么程度？

答：需要做到与精密装配车间相符的洁净级别，重点是三件事。第一是控制落尘源，普通 PE 或 EPE 泡棉在振动下会产生碎屑，因此直接接触静压主轴的外层必须使用无尘袋内包装，外层衬垫则选用低落尘配方或先做密封包覆。第二是封堵所有油口与气口，静压轴承的节流小孔和油膜间隙常在十到二十微米，任何固相颗粒进入都会划伤轴颈，堵头应带密封圈并统一颜色，便于复装核对。第三是控制水汽，电主轴冷却水套内的残留水在低温下结冰膨胀会造成损伤，运输前必须用压缩空气吹干并封堵，这一点在潮湿或寒冷地区的冬季运输中尤其容易被忽略。做到这三条，洁净度风险基本可控。

结语与相关阅读

曲轴磨床部件的包装，本质上是把"精度基准"从工厂转移到客户现场的过程管理。砂轮架主轴怕的是接触应力与共振，头架卡盘怕的是机构位移与配件错位，导轨怕的是锈蚀之后的二次磨损。军之甲为曲轴磨床提供滚塑大件箱、铝制精密件箱与分区配刚度的减振内衬方案，可按主轴与卡盘的实际尺寸做一对一开模，支持 OEM/ODM、随箱文件（装箱图、材质证明、试验报告）与温湿度记录服务。上述产品由客信新材料（广东）有限公司制造。
