箱体内衬一定要接地吗？

答：要。表面电阻合格只说明电荷能走，走不到地就还是积累；实测中未接地的耗散内衬，摩擦后电压仍在 800 V 以上，接上 1 MΩ 通路后掉到 60 V。

黑色泡棉就是防静电的吗？

答：不一定。颜色来自色母，与导电无关，掺 3% 色母的黑色 EPE 表面电阻仍为 10¹⁴ Ω；判定只看欧姆表读数，10⁶ Ω 至 10⁹ Ω 才算耗散档。

涂层内衬能用多久？

答：看摩擦次数。500 g 载荷、钢丝棉 500 次后表面电阻升两个数量级，按每周取放 20 次估算，两年左右要复测；整体碳黑填充的内衬衰减慢，五年内变化在半个数量级内。

低湿环境要怎么加严？

答：把测试条件从 50% RH 改成 12% RH，同一块内衬的表面电阻会升 2 个至 3 个数量级；验收按 12% RH 的数据签，实际使用才不会被冬季的干燥空气打穿。

箱体内衬的防静电处理：表面电阻与接地

快速答案：箱体内衬的防静电能力由表面电阻与接地路径共同决定：10⁶ 至 10⁹ Ω 的耗散档负责把电荷慢慢放掉，接地点再串一只 1 MΩ 的限流电阻，整条链路才算闭合，缺任何一段都退回绝缘。

箱体内衬的三档电阻：导电、耗散与绝缘
碳黑填充与表面涂覆：两条工艺路线
体积电阻与点对点电阻：两个标准测的不是一回事
接地路径：1 MΩ 限流与 0.5 mm² 导线
摩擦起电电压：100 V 这条线怎么验
拼接与胶粘：连续性的三个断点
FAQ

一、箱体内衬的三档电阻：导电、耗散与绝缘

先看表面电阻，这一项决定内衬属于哪一档。导电档落在 10² Ω 至 10⁵ Ω，耗散档落在 10⁶ Ω 至 10⁹ Ω，绝缘档在 10¹² Ω 以上。三档之间不是连续过渡，跨过一条数量级，行为就换一种。

档位	表面电阻	体积电阻率	典型材料	适配场景
导电	10²–10⁵ Ω	10²–10⁴ Ω·cm	碳黑填充 XPE	接地工位、周转托盘
耗散	10⁶–10⁹ Ω	10⁴–10⁸ Ω·cm	碳黑填充 EPE、导电织物	箱体内衬、量具盒
绝缘	10¹² Ω 以上	10¹⁴ Ω·cm 以上	普通 EPE、EVA	无静电要求的包装

箱体内衬绝大多数选耗散档，理由不在泄放速度，而在泄放方式。导电档泄放太快，一个带 500 V 的器件在 10 ms 内对地放完，瞬间电流能到 1 A 量级，薄栅氧化层受不住；耗散档把同样 500 V 放到 100 V 以下需要 0.2 s 至 2 s，电流压在毫安级，器件安全。

绝缘档的问题在积累。普通 EPE 表面电阻 10¹⁴ Ω，摩擦后能存住 3 kV 至 8 kV 的电荷，等到人手一碰才一次性放掉，这种放电才是损坏主因。判断是否合格，先测这一条，别先看颜色。

二、碳黑填充与表面涂覆：两条工艺路线

同样标 10⁶ Ω，两条路线的内在差别很大。

箱体内衬的切口边缘特写，深灰泡棉颗粒粗糙，阶梯腔壁直立，旁边一支滚花金属量具贴住腔壁，光线从左上方压出细密阴影

碳黑填充是整体导电。XPE 或 EPE 在发泡前掺 15% 至 25% 的导电碳黑，体积电阻率压到 10³ Ω·cm 至 10⁵ Ω·cm，切开的断面照样导电，所以内衬怎么切、切多深，泄放路径都不断。代价有三条：颜色只能做深灰到黑，掺量到 20% 时回弹率掉 10%，密度从 30 kg/m³ 升到 60 kg/m³ 至 90 kg/m³，同体积的箱子重 200 g 上下。

表面涂覆是另一回事。基材仍是普通 EPE，表面喷一层 20 μm 至 50 μm 的导电涂层，或复合一层导电织物，表面电阻做到 10⁴ Ω 至 10⁶ Ω，但基材体积电阻率还在 10¹⁴ Ω·cm。电荷只能沿表面走，走到切口就断了，切口断面是绝缘的。

涂层还有寿命问题。用 500 g 载荷、0000 号钢丝棉摩擦 500 次之后，涂层表面电阻从 10⁵ Ω 升到 10⁷ Ω 以上，局部露出基材就是 10¹⁴ Ω。箱体内衬要反复取放硬物，这条衰减曲线比初始值更值得问。

折中方案是复合：表层贴导电织物，底层用 30 kg/m³ 的 EPE，中间用导电胶点状复合。表面电阻由织物给，缓冲由基材给，重量只比纯 EPE 多 15%，成本比整体碳黑填充低 20% 左右。

三、体积电阻与点对点电阻：两个标准测的不是一回事

三个数字常被混着报，测法完全不同。

测什么	依据	电极	电压	读出单位
工作表面电阻	ANSI/ESD S4.1	两只 2.3 kg 圆柱，间距 254 mm	10 V 或 100 V	Ω
平面表面电阻	ANSI/ESD S11.11	同心环或两条平行条	10 V 或 100 V	Ω
体积电阻率	ASTM D257	直径 63.5 mm 的圆板	500 V	Ω·cm

三者的读数不能互换：同一个 10⁶ 落在 Ω 与 Ω·cm 上，中间差着一个厚度因子。

电压选错，读数能差一两个数量级。规则是预估阻值低于 10⁶ Ω 用 10 V，高于 10⁶ Ω 用 100 V；耗散档正好压在 10⁶ Ω 这条线上，两种电压都要测，两组读数都必须落在档内。

点对点电阻才是箱体内衬的真实指标。它不管材料本体多好，只问内衬上任意两点之间通不通：一端是最远的腔角，另一端是接地扣，中间经过泡棉、拼接缝、胶层、箱壁。这条路径串了四五个界面，任何一处绝缘，整条路径就废。实测中，材料本身 10⁶ Ω 的内衬，装进箱子后点对点读到 10¹¹ Ω 的情况并不少见。

四、接地路径：1 MΩ 限流与 0.5 mm² 导线

内衬不接地，等于一只悬空的电容。

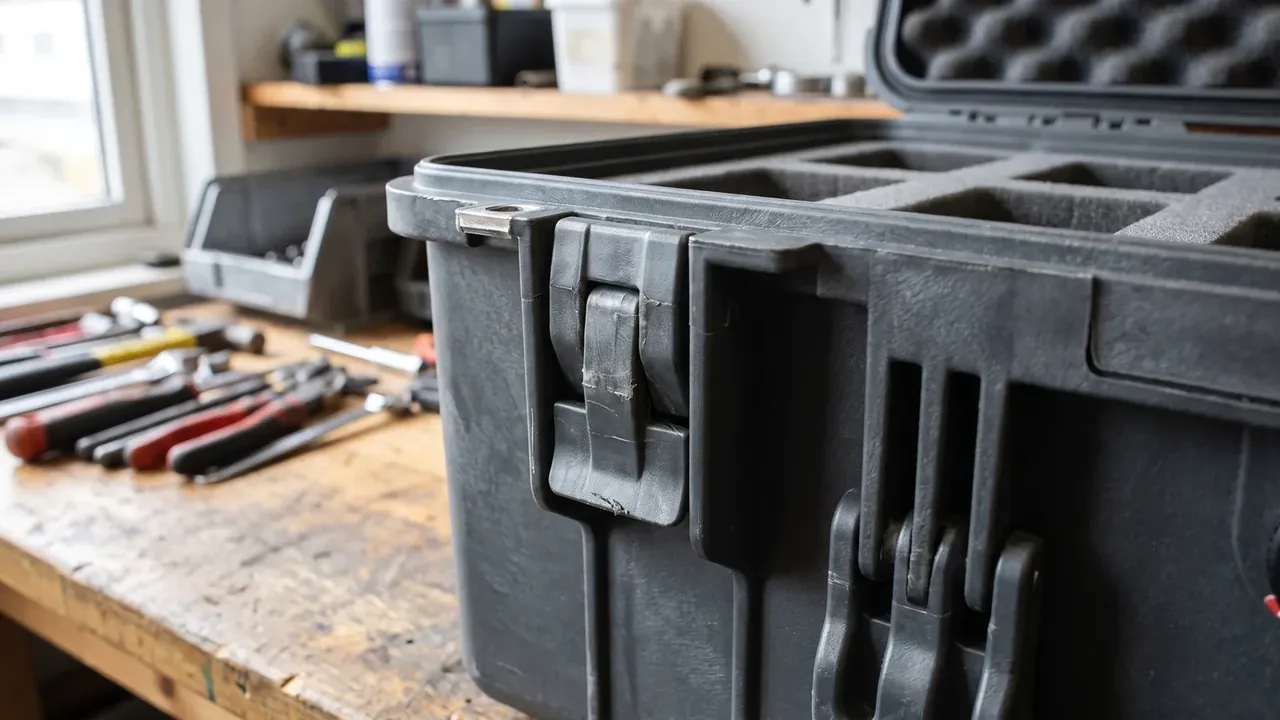

箱体内衬装在工作台旁的黑色滚塑箱内，盖内蛋格泡棉朝向镜头，底槽分格空置，箱侧一只黑色扳扣与提手，桌面上散放扳手与钳子

接地扣上串一只 1 MΩ 电阻，是人身安全的做法，不是防静电的做法。250 V 接触电压下，流过人体的电流被限到 250 μA，低于感知阈值；没有这只电阻，内衬直接对地，人碰到带电内衬时的电流只受皮肤电阻限制。

接地线截面 0.5 mm² 就够，长度控制在 1 m 以内，整条线的电阻不超过 1 Ω。线径再粗没有意义，因为瓶颈在接点，不在导线：一个压接不良的端子能贡献 5 Ω 至 20 Ω，远高于导线本身。

内衬与箱体的搭接最容易被忽略。泡棉压在外壳上，靠几牛顿的压缩力接触，接触电阻常在 10⁹ Ω 以上，等于断开。做法是在内衬上留一片导电织物尾巴，用导电胶粘到箱壁的金属嵌件上，跨接电阻做到 10 Ω 以内；没有金属嵌件的箱子，加一只接地螺柱，从壁厚 3.0 mm 处穿出。

每季度复测接地电阻，标准是 1 Ω 以内；读数爬到 10 Ω 以上，多半是胶层老化或螺柱松动，先紧螺柱再测，别急着重贴。

五、摩擦起电电压：100 V 这条线怎么验

材料合格不等于装上就合格，摩擦起电电压要单独验。

做法固定：用尼龙布包住 500 g 的滑块，在内衬表面以 200 mm 行程往复摩擦 10 次，静电场测试仪探头放在 25 mm 处读峰值电压。目标是把峰值压在 100 V 以下，超过这条线，器件在取放瞬间就有风险。

环境要选最严的一组。23 ℃、12% RH 下测出来的电压最高，因为空气里的水膜最薄，表面电荷跑不掉；同一块内衬换到 50% RH，读数常掉到三分之一。只报 50% RH 的数据，等于挑了个好天气交卷。

衰减时间更能说明问题。给内衬充到 1000 V，测它掉到 100 V 用多久，耗散档的标准是 2 s 以内，这个数把接地点、拼接缝、胶层全算了进去。

还有一条常被漏掉：内衬与箱壁之间的空气层。20 mm 厚的泡棉贴在塑料壳上，中间那层空气在低湿下是绝缘体，电荷泄不出去，只能沿泡棉表面绕到接地扣。接地点要留在靠近人员操作的一侧，路径越短越好。

六、拼接与胶粘：连续性的三个断点

大箱的内衬很少是一整块，拼接就有断点。

第一个断点在对接缝。两块泡棉直接对接，缝两侧的表面电阻各自合格，跨缝一测就是 10⁹ Ω 以上，因为断面没有导电通路。做法是搭接 10 mm 以上，接缝处压一条导电胶带，胶带两端各留 20 mm 贴到内衬本体。

第二个断点在热熔胶。普通热熔胶的体积电阻率 10¹⁴ Ω·cm，点几点把两块泡棉粘住，等于在导电体之间插了一条绝缘带。要粘就用导电胶，或者只在非泄放路径上点胶，把粘接和导电分开处理。

第三个断点在折角。内衬折进箱角时，表面涂层被拉伸，20 μm 的涂层在 R5 的折角处常出现微裂纹，表面电阻从 10⁵ Ω 跳到 10⁸ Ω 以上。整体碳黑填充的泡棉没有这个问题，这也是它在异形腔体里更稳的原因。

验收时按每米 3 点抽测，取最远两点，读数落在 10⁹ Ω 以内算合格。这个数比材料宽三个数量级，留的是界面与拼接余量。

结论

箱体内衬的防静电能力，落在三个数上：10⁶ Ω 至 10⁹ Ω 的表面电阻档、串在接地扣上的 1 MΩ 限流电阻、以及 0.5 mm² 接地线带来的 1 Ω 以内通路。材料选对只是第一步，真正的失效点在内衬与箱壁的搭接、拼接缝的跨接、折角涂层的微裂纹这三处，任何一处断开，整条泄放路径就退回绝缘。验收时把摩擦起电电压压在 100 V 以下、衰减时间压在 2 s 以内，比只看材料报告管用。

本文仅讨论容器（箱体）侧的规格与设计含义，不涉及箱内物品的任何操作、装填或使用事项。
