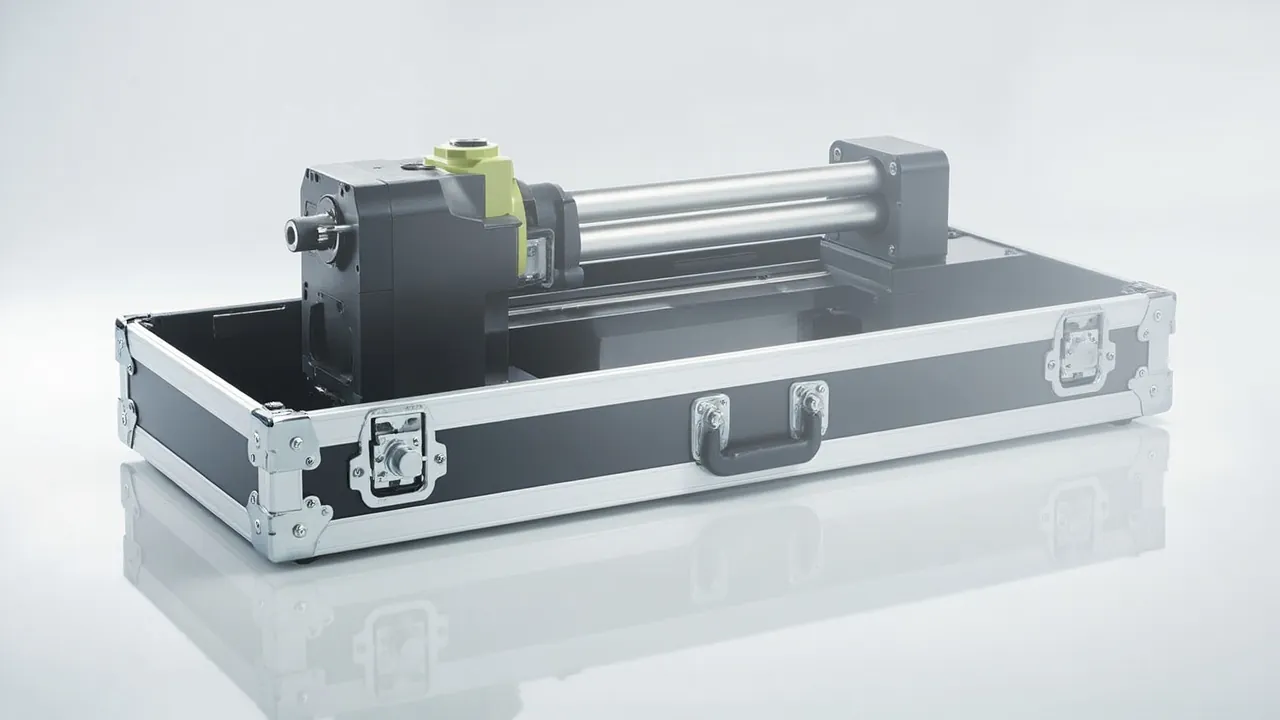

电动缸与直线执行器箱：丝杠与电机部件防护

电动缸与直线执行器在运输中最高发的损伤，不是外壳磕碰，而是丝杠的永久弯曲与伺服电机编码器的精度失准。这两种损伤有一个共同特征：它们几乎全部来自"箱内自由度"——部件在包装里能动，动起来就有惯性，惯性作用在细长丝杠和精密编码器上，一次运输就能造成不可逆的形变。因此这类部件的包装命题不是"防摔"，而是"锁死行程、约束六自由度、分腔隔绝"。

现场经验里最常见的返修场景是这样的：一台行程 1.2 m 的伺服电动缸运到客户现场，外观完好，通电后发现全行程定位重复性超差，拆检发现滚珠丝杠中部有约 0.15 mm 的弯曲。追溯运输记录，木箱外壁没有明显破损，说明从未发生剧烈跌落，问题出在缸体两端只做了简单支撑、丝杠处于悬伸状态，运输中整箱横向振动激励丝杠在接近自振频率的区间长时间摆动，累积成塑性变形。

本文按"失效模式—部件特性—行程锁定—分腔内衬—防潮润滑—试验验证—现场复装"的顺序展开，给出可执行的包装设计方法与判定标准，供自动化设备厂、系统集成商、传动部件贸易商的工程与采购人员使用，也适用于 OEM/ODM 定制内衬项目的技术对接。

目录

• 三类高发运输失效及其可检测征兆
• 丝杠型式差异决定包装策略
• 伺服电机与编码器：电气件的脆弱点排查
• 行程锁定：防止运输中自行伸出与回缩
• 内衬分腔决策：同箱还是分箱
• 润滑脂保全、防潮与锈蚀控制
• 长行程丝杠的弯曲与共振风险
• 箱体强度、重心布置与堆码承载
• 包装验证试验项目与判定方法
• 洁净与静电敏感场景的附加要求
• 现场开箱、复装与通电前检查
• 批量供货与 OEM 配套实施要点
• 常见问题 FAQ
• 结语与相关阅读

三类高发运输失效及其可检测征兆

把失效先说清楚，包装设计才有目标。电动缸与直线执行器在运输环节的损伤，绝大多数落在下面三类里，每一类都有可量化、可复检的征兆。

这张表建议作为开箱检验的检查单使用。需要特别强调丝杠弯曲的不可逆性：一旦超过弹性极限形成塑性变形，现场无法校正到出厂精度，只能整根更换，而滚珠丝杠的更换往往还牵连同轴度重调与预压重设，停机时间远超预期。所以在包装阶段把丝杠自由度锁死，是投入产出比最高的一件事。

丝杠型式差异决定包装策略

不同丝杠型式对横向载荷、污染与润滑的敏感度差异明显，包装方案不能一刀切。

工程上有一条经验判据：丝杠长度与公称直径之比（长径比）超过 20 时，包装必须考虑中部支撑与轴向预紧定位；超过 40 时，除中部支撑外还应考虑增加临时工艺支撑套或使用整体刚性托架。这不是可选项，因为长径比大的丝杠在自重下就有挠度，运输振动会在此基础上叠加动态放大。

对于行星滚柱丝杠，重点在轴向前后限位。其内部滚柱保持架在轴向冲击下有移位风险，移位后表现为推力下降或异常摩擦。建议在丝杠两端施加可拆卸的轴向限位块，运输后由现场拆除。

伺服电机与编码器：电气件的脆弱点排查

伺服电机通常与电动缸一体化或分体供货，无论哪种形式，电机端都是包装中的"最高优先级区域"。

编码器。 增量式与绝对式编码器的码盘间隙通常在几十微米量级，任何使码盘相对读数头位移的冲击都会造成信号异常。绝对式编码器虽有多圈记忆，但机械位移后的零点偏移同样致命。包装上要求：电机端做全包裹软支撑，禁止悬空；编码器端不得作为整箱的重心支撑点；箱体在该端不得设置刚性硬点。

制动器（抱闸）。 带抱闸的伺服电机在运输中若长时间处于松开状态，制动片可能出现粘连或间隙变化。建议运输状态保持抱闸释放并加说明标识，或在箱内放置提示卡，明确通电前的检查步骤。

接线盒与接插件。 接插件的插针极易变形，且变形往往不可见。所有接插件必须加防尘保护帽，线缆独立盘绕并用扎带固定在专用卡槽内，弯曲半径按不小于线缆外径 6 倍控制（经验值）。严禁将线缆压在内衬下方或穿过金属件间隙。

散热与风道。 部分伺服电机带独立风扇或风道结构，风扇叶片在冲击下易断裂。若电机带风扇罩，应在内衬上为风罩做环形避空，避免风罩受挤压。

若电气配套件（驱动器、电缆、编码器线）与执行器同批发运，建议参考 伺服运动控制器运输防护箱设计要点 中的电子部件分级防护思路，把驱动器与机械件分离包装。

行程锁定：防止运输中自行伸出与回缩

这是电动缸包装与前文主轴包装最大的不同。电动缸是一个具有自由度方向的机构，它的伸缩行程在运输中可能因振动、自重或残余压力而改变，从而带动丝杠与滑块在腔位内移动。

常用的行程锁定方式及适用性如下：

选择原则是"能锁死就不用限制，能用面接触就不用点接触"。实践中最稳妥的组合是机械限位块 + 内衬腔型约束双重方案：限位块承担主要轴向载荷，内衬腔型负责消除残余自由度。

需要注意一点：选择把执行器缩至最短位置运输时，要确认该位置下丝杠与螺母的接触状态。部分结构在极端缩回位时，防尘圈处于压缩状态，长时间保持会在橡胶件上形成永久变形。此时应改为中位运输并加装限位块。

锁定件本身必须是可拆卸且可追溯的：箱内应放置拆除说明卡，标注锁定件数量、位置与拆除顺序，避免现场漏拆导致通电后报过载。

内衬分腔决策：同箱还是分箱

电动缸与电机、附件是否同箱，是设计初期就要定下的决策，直接影响箱体尺寸、内衬结构与运输成本。

从工程合理性看，"同箱分腔"是绝大多数项目的默认选择，它在体积、成本与防护效果之间取得平衡。可拆分隔系统的设计方法可参考 防护箱可拆分隔系统设计，其模块化思路特别适合需要频繁切换型号的执行器产品线。

若采用上下层方案，层间隔板必须具备足够刚度把上层重量传到箱壁，而不是压在下层缸体上。一个常见错误是上层直接用泡棉垫，泡棉在持续载荷下会蠕变压缩，运输后期上层下沉、间隙消失、冲击直接传递。

内衬材质的选用逻辑与精密机械件类似：承力与精密定位用 EVA，外层吸能用 EPE 或 PU。缓冲垫的腔型与厚度设计可参考 缓冲衬垫箱内设计与选型。

润滑脂保全、防潮与锈蚀控制

丝杠、导轨与轴承位出厂时已加注专用润滑脂，运输期间的任务是保住这层脂不被挤出、不被污染、不被水汽破坏。

防止润滑脂流失。 高温会加剧脂的析油与流失，长期高温运输后现场开箱可能看到脂已渗出到内衬上。建议：运输环境温度按不超过 40 ℃ 设计（常规工业储运条件），避免长时间暴晒于集装箱顶部或露天堆场；箱体避免直接接触高温地面。

防止污染侵入。 润滑脂是强吸附介质，粉尘与磨粒一旦进入会在运行中形成研磨效应。包装箱内部应保持洁净，内衬在使用前清洁，禁止用回收泡棉或带粉尘的旧内衬。

防潮与锈蚀。 梯形丝杠、未镀层螺母、碳钢端盖是锈蚀高发部位。措施包括：薄层防锈脂涂覆 + 气相防锈（VCI）材料 + 干燥剂控湿。密封材料的相容性与透湿特性可参考 防护箱密封材料类型与适配场景，若采用密封箱且跨气候区运输，建议配压力平衡阀，避免压差导致密封件变形或呼吸吸水。

润滑脂记录。 建议随箱提供润滑点清单与已加注脂的型号、数量，供现场复装后补脂时对照。这不是强制要求，但在设备质保争议中非常有用。

长行程丝杠的弯曲与共振风险

回到本文开篇的场景，长行程丝杠的弯曲本质是一个动力学问题，值得单独展开。

丝杠可以近似简化为一根两端支撑或一端悬伸的梁。运输振动的频率成分通常在 1 Hz–50 Hz（公路运输）到 1 Hz–200 Hz（铁路与航空）之间。若丝杠的一阶横向自振频率落在激励频段内，会发生共振放大，动挠度可达静挠度的数倍甚至十倍以上。

一阶横向自振频率与长度的平方成反比，与直径成正比。直观结论是：丝杠越长越细，自振频率越低，越容易落入公路运输的激励频段。这就是长径比 20 与 40 两条经验线背后的物理原因。

可执行的抑制手段：

1. 增加中部支撑。 把自由长度减半，自振频率约提高 4 倍，是最有效的手段。
2. 提高约束刚度。 支撑不能只用软泡棉，应在中部使用刚度较高的支撑块（如硬质 EVA 或工程塑料托块），并在托块上覆软层保护表面。
3. 避免周期性激励。 内衬与丝杠之间不得留有可自由摆动的间隙，间隙内的撞击会形成宽带激励。
4. 整体调转重心。 若结构允许，使丝杠轴线尽量靠近整箱重心高度，减小振动输入。

若执行器行程特别长（例如超过 2 m），建议在方案阶段就与包装供应商讨论"整体托架 + 分段支撑"的方案，而不是沿用标准箱型。这类定制结构需要开模或做专用加工，成本评估可参考 定制防护箱开模成本分析，通常在小批量阶段用加工件、批量阶段再转模具更经济。

箱体强度、重心布置与堆码承载

箱体设计要回答三个问题：能不能扛住堆码、能不能扛住跌落、搬运时重心是否可控。

堆码承载。 按运输中最底层箱体承受上方 3–5 层的载荷核算，并且约定载荷由箱壁承担。若箱壁强度不足而依赖内衬承压，则每次堆码都会把载荷传给执行器本体，形成慢性损伤。核算时按静态载荷乘安全系数（经验取 2–3 倍）近似考虑动态放大。

重心布置。 电动缸本体通常比电机重得多，且重心偏向缸体一端。设计上应让重心尽量靠近箱体几何中心，做法是在轻的一端内衬留出配重或附件腔位。重心偏离过大会让吊装与人工搬运出现倾斜，增加跌落风险。箱外应标注重心位置。

搬运结构。 超过 40 kg 的整箱建议配滚轮与伸缩拉手；超过 80 kg 建议直接设计吊装点或叉车孔，并明确禁止叉车的受力位置，防止叉齿顶到内衬或缸体。

密封与防护等级。 电动缸常用于切削、清洗、食品与包装线等场合，若客户现场有冲洗作业或高湿环境，箱体 IP 等级需上调。常用等级的适配边界可参考 防护箱防水等级 IP 划分与选用。再次强调，IP 只覆盖防尘防水，与抗振抗冲击无关。

包装验证试验项目与判定方法

包装方案要靠试验确认，而且要测"件"而不是只看"箱"。

试验流程建议分三段：

第一段：预处理。 按 GB/T 4857.2 做温湿度预处理，模拟实际运输气候。若目标市场跨气候带，建议做高温高湿与低温两个循环。

第二段：力学试验。 按运输方式选取跌落、振动、堆码项目。振动试验建议采用随机振动而非正弦定频，因为定频试验容易正好避开共振区而给出"通过"的假象。跌落按件重与搬运方式确定高度。堆码试验考核箱壁抗压。

第三段：功能复检。 这是最容易被省略、也最关键的一段。开箱后必须检查：

• 丝杠全长手转是否有周期性阻力或异响
• 用百分表测丝杠中部径向跳动（经验判定：不超过出厂值的 2 倍，且不超过丝杠公称直径的 0.05%）
• 滑块在全行程往复运行是否爬行
• 编码器零点是否漂移、有无报警
• 端盖与防尘圈有无渗脂或翻边

只有三段全部通过，包装方案才算合格。若客户或第三方要求按流通周期分配执行，可参考 ASTM D4169 流通周期试验与防护箱验证；若涉及第三方抽检判定，参考 定制防护箱验收抽样与 AQL 判定。

洁净与静电敏感场景的附加要求

电动缸常用于两类有附加要求的环境：洁净室（半导体、医药、面板）与静电敏感环境（电子装配）。

洁净度方面。 洁净室用执行器在运输中最大的问题是包装材料本身的发尘。普通 EPE 与含滑石粉的橡胶件会持续释放颗粒，进入洁净室后形成污染源。做法是：内衬采用低发尘材料并做清洁处理；箱体在洁净环境内开箱前先做外表面擦拭；随箱提供洁净包装说明。洁净度分级与包装要求可参考 ISO 14644 的相关规定，并在技术协议中明确开箱环境等级。

静电方面。 若执行器带编码器、驱动器或用于 ESD 防护区，包装需具备静电耗散能力。内衬可选用导电或静电耗散型 EVA，箱体可加导电涂层或选用导电材料，并在箱内配接地端子。相关做法可参考 ESD 屏蔽防护箱设计与材料选择。

表面洁净的验证。 建议在运输试验后增加一项外观洁净度检查：用无尘布擦拭丝杠与导轨表面，观察布面残留。这一步能有效发现包装材料自身掉屑问题。

现场开箱、复装与通电前检查

规范的开箱与复装流程可以减少人为二次损伤。

开箱顺序：

1. 在平整地面上开箱，避免倾斜导致内部件滑动。
2. 检查外箱、湿度指示卡与防拆标识状态并拍照。
3. 取出文件资料与附件，再取出电气件，最后取出执行器本体。
4. 保留全部内衬与包装材料，直至确认无异常。

通电前检查清单：

• 确认所有运输锁定件已按说明卡全部拆除
• 手动全行程推动一次，感受有无卡滞或异响
• 检查丝杠表面有无锈斑、划痕、油膜缺失
• 检查线缆外观与接插件插针是否完好
• 测量电机绝缘电阻并与随箱记录比对
• 确认抱闸处于可动作状态、间隙正常
• 按润滑点清单确认脂量

首次通电建议： 先在低速、小行程范围内点动，观察电流与温升是否正常，再逐步扩展至全行程与额定速度。跳过这一步骤直接跑全速，一旦有问题容易造成二次损伤。

批量供货与 OEM 配套实施要点

对设备厂与集成商而言，包装是随产品一起交付的工程件，需要纳入供应链管理。

推进节奏建议：

1. 型号梳理。 把执行器按缸径、行程、安装方式分组，找出可共箱的型号族。
2. 试装验证。 每个型号族做 2–3 套实物试装，确认腔型、限位与重心。
3. 试验确认。 对代表性的最长行程与最重型号做完整试验，其余型号做合理性外推并记录依据。
4. 文件固化。 内衬图纸、支撑点说明、锁定件清单、开箱指引、试验报告形成受控文件。
5. 备件管理。 内衬、密封条、干燥剂、锁定件作为独立备件供应。
6. 变更控制。 客户产品改型后必须重新确认包装适配性，不能默认沿用。

JUNZHJIA（军之甲）在电动缸与直线执行器项目中，通常按客户提供的行程、缸径与安装外形出具分腔内衬布局，标明支撑点、限位面与锁定件安装位；按运输方式配置缓冲层并给出试验项目建议；支持 OEM/ODM 定制箱体外观、标识与内衬结构，可按型号配套密封件、干燥剂与压力平衡阀，并提供随箱检测与试验文件。制造方为客信新材料（广东）有限公司，具备批发、代理与全球供货能力。

常见问题 FAQ

问：电动缸运输时应该缩到最短还是伸到最长？

答：两种做法都成立，但适用条件不同，选错的代价不小。缩至最短位的优点是整箱长度最小、体积与运输成本最优，同时缸体重心更集中、抗弯能力最好，适合行程较短、缸体刚性高的产品。但需要注意几个例外：部分结构的防尘圈或刮尘圈在极端缩回位处于持续压缩状态，长途运输后会形成压缩永久变形，开箱后表现为防尘效果下降或漏脂；另一些产品在最短位时丝杠与螺母处于端部接触，冲击会直接作用在螺纹或滚道上。伸至最长位则相反，长悬伸使丝杠自振频率下降，反而增加弯曲风险，一般不推荐单独使用。工程上更稳妥的选择是"中位运输加可拆限位块"：既避开防尘圈长期压缩，又通过限位块把行程锁死。最终选型应以该型号的技术手册与制造商建议为准，并通过实物试验验证。

问：长行程丝杠怎么判断是否需要中部支撑？

答：主要看长径比，并结合运输方式修正。把丝杠长度除以公称直径得到长径比，经验上超过 20 就应认真考虑中部支撑，超过 40 则基本必须设置中部支撑或整体刚性托架。原因是丝杠的一阶横向自振频率与长度平方成反比、与直径成正比，越长越细自振频率越低，越容易落入公路运输 1 Hz 到 50 Hz 的激励频段而发生共振放大，动挠度可达静挠度的数倍。运输方式的修正也很重要：空运与铁路的激励频段更宽，同样长径比下风险高于公路。中部支撑的作用是把自由长度减半，自振频率约提高四倍，效益非常显著。支撑块不应只用软泡棉，应采用硬质 EVA 或工程塑料托块承力，再在接触面覆软层保护丝杠表面。

问：内衬只用泡棉垫几块，不用整体成型，可以吗？

答：短行程、小规格、低价值的产品可以，但精密伺服执行器不建议。原因在于散块泡棉只提供缓冲、不提供定位，部件在箱内仍保留平动与转动自由度。运输振动会让部件在这些自由度上持续微动，一方面反复压缩泡棉使其局部塌陷、缓冲性能快速衰减，另一方面任何一次较大冲击都会让部件脱离原位，后续冲击直接由箱壁承担。整体成型内衬的价值在于同时提供"缓冲 + 定位 + 隔离"三项功能，并且可以针对丝杠轴线、电机端、端盖分别设定支撑刚度。判断方法很直接：箱内如果有任何一件可以在不拆内衬的情况下被推动超过 2 mm，就说明定位不足，需要重新设计腔型。若批量小、开模不划算，可采用数控加工的 EVA 内衬，一般几十件以上就有成本优势。

问：编码器为什么对运输这么敏感，有没有简单有效的保护办法？

答：编码器的敏感来自其工作原理。光学编码器的码盘与读数头之间的间隙通常在几十微米量级，栅距也在这个量级，任何使两者相对位置发生微小位移的冲击或变形，都会导致信号缺失、跳变或零点漂移；磁栅编码器虽略宽容，但仍属精密部件。更麻烦的是损伤常常不可见，外观完好而信号已异常。有效的保护办法有四点：把电机端视为箱内最高优先级区域，内衬做全包裹软支撑，绝不允许悬空；禁止把编码器端作为整箱的重心支撑点；箱体在编码器对应位置不得有刚性硬点或金属件通过；运输后必须复测零点并做低速点动确认。此外，随箱提供出厂零点记录与绝缘电阻记录，可以让现场比对，是划分运输责任最有效的依据。若执行器与驱动器同箱发运，建议整机分离包装。

问：干燥剂用量怎么定，密封箱一定要装压力平衡阀吗？

答：干燥剂用量按箱内自由空间计算，经验值为每 100 L 自由空间配 250 g 至 500 g 硅胶或蒙脱石干燥剂，自由空间指扣除执行器与内衬体积后的净空。运输周期两周内取低值，一到三个月取高值并考虑加倍；跨气候带运输或中途需要开箱检查的，应再加系数。是否装压力平衡阀，取决于密封程度与运输条件。完全密封的箱体在空运、高原运输或温差剧烈时，内外压差可达数十千帕，表现为密封条被压变形、开箱费力、甚至密封结构损伤；同时压差会驱动箱体反复"呼吸"，把外部湿气带入，加速干燥剂饱和。加装压力平衡阀后，呼吸路径被引导到阀体，可在阀内侧做防潮处理，效果优于单纯提高 IP 等级。建议所有需要跨气候区运输的密封执行器箱都配置平衡阀。

问：运输试验通过一次，以后是否就可以免做？

答：不可以，但可以按变更类型分级管理。包装方案、内衬结构、箱体尺寸、运输方式、产品型号这五项中的任何一项发生变更，都可能改变力学响应，需要重新评估。实际可行的做法是建立分级规则：产品型号与包装结构均未变化的重复订单，可只做外观与尺寸抽检，不必重复力学试验；更换运输方式（例如公路改空运）或行程规格变化的，应重做振动与跌落；箱体材料或内衬材质改变的，应重做全套试验并留存新报告；客户提出新标准要求的，按新标准执行。为降低试验成本，可以选择型号族中"最长行程"与"最重规格"作为代表做全项试验，其余型号通过计算与外推给出合理性说明，但外推必须留档并可追溯。这样既控制成本，也能在争议时提供依据。

问：箱内要不要放湿度指示卡，怎么看？

答：建议放，尤其对含碳钢件、梯形丝杠或未镀层螺母的执行器。湿度指示卡的作用是把"是否需要干预"变成现场可目视的判断，避免盲目更换干燥剂或漏换导致锈蚀。常见指示卡有五点式，对应 10%、20%、30%、40%、50% 或 60% 的湿度阈值，通过变色点数量读出箱内湿度区间。使用要点有三个：一是放置位置要能代表箱内真实湿度，避免贴着干燥剂或被泡棉遮挡；二是应在箱外设置可外视窗口或在外箱标注指示卡位置，否则必须开箱才能看，反而破坏密封；三是记录初始状态与检查日期，形成台账。判定原则一般是变色到达 40% 阈值时安排更换干燥剂，具体阈值应结合产品防锈要求与运输周期确定。随箱提供指示卡并记录出厂湿度，也能在客户索赔时提供客观依据。

问：执行器与附件同箱还是分箱，怎么算更划算？

答：决策要看三个变量：电气件价值占比、运输件数成本、现场作业复杂度。同箱分腔的优势是体积与物流成本最优、现场一次开箱即可清点齐全，适合电气件价值占比不高、且内衬可以可靠隔断冲击的场合；风险在于同箱意味着同一次冲击事故同时影响机械件与电气件，损失叠加。分箱的优势是各自可以做最优防护，电气箱可独立做防潮防静电，机械箱专注抗冲击与承重；代价是物流件数增加、现场需要分别清点，管理成本上升。实践中较为平衡的做法是：常规伺服执行器采用同箱分腔，把电机与缸体上下分层并设计承压隔板；含高价值多轴驱动器、或需要洁净/防静电包装的场合采用分箱。无论哪种方案，都应在装箱单上明确件数与对应关系，并在箱外做同批标识，避免运输中错配。

问：现场发现丝杠有轻微弯曲，可以校正后继续使用吗？

答：不建议自行校正。滚珠丝杠与行星滚柱丝杠的精度依赖滚道几何与预压状态，任何冷校正都会改变滚道形状与内部应力分布，校正后外观可能恢复，但精度与寿命已经不可控。判断是否可继续使用，应依据量化数据：用百分表测量丝杠中部与全长多点径向跳动，与出厂记录比较；测量全行程重复定位精度与反向间隙；手转检查有无周期性阻力。经验上，若跳动量不超过出厂值的两倍且全行程运行无异常，可以降级用于精度要求较低的非关键工位，但必须由设备制造商书面确认。若已出现周期性阻力、反向间隙明显增大或运行异响，应直接更换丝杠。无论哪种情况，都建议保留包装材料与运输记录，作为向承运方或保险索赔的依据，同时通知包装供应商做失效分析，避免后续批次重复发生。

结语与相关阅读

电动缸与直线执行器箱的设计逻辑可以概括成一句话：先把行程锁死，再把六自由度约束住，最后才谈缓冲与防潮。顺序颠倒就会出现"箱体做得很结实、丝杠照样弯"的结果。回到三条主线：丝杠按长径比确定中部支撑与轴向限位；伺服电机按电气件最高优先级做全包裹软支撑并保留零点与绝缘记录；内衬采用同箱分腔、面接触限位、可拆锁定件三件套。

对采购与工程人员来说，评估包装供应商时可以问三个具体问题：你的内衬方案能不能标出支撑点与限位面？锁定件的拆除说明是否随箱？试验报告里有没有功能复检数据而不只是外观结论？能答清这三点的供应商，通常也能在真正出事的时候帮上忙。
