大理石拉锯机（框架式砂锯）在石材矿山与板材厂承担着将荒料锯切成大板的核心工序，其最昂贵的易损部件——锯框与钢砂供给系统——恰恰最怕运输途中的振动、碰撞与钢砂残留。结论先行：采用分舱式定制防护箱，将锯框以立式限位、钢砂部件以独立密封舱隔离，可将到货变形与污染合格率问题大幅降低，是石材装备跨国调拨与售后备件周转的刚需配置。 本文围绕大理石拉锯锯框与钢砂系统的防振运输这一主题，拆解从内衬分舱、缓冲选材、防尘隔离到运输试验与验收交付的全流程要点，帮助采购与设备工程师建立可落地的防护方案。
大理石拉锯机的单次停机损失常以小时计，一台进口或国产大规格框架锯的锯框若因运输微弯而装机后啃刀，返修成本远高于一只防护箱。更隐蔽的风险来自钢砂：碳化硅或石英质钢砂粒径细、流动性强，一旦在包装内残留并混入轴承、导轨或液压接口，会在安装后造成早期磨粒磨损。因此"锯框防振、钢砂防漏"必须作为同一套包装方案的两大主线同步设计，而非事后补救。阅读本文，你将获得部件级受力分析、内衬材料对比、密封防尘等级选择、以及可引用的 GB/T 4857、ISTA、ASTM D4169 运输试验路径。
目录
- 大理石拉锯机与部件运输的核心矛盾
- 锯框的结构脆弱点与受力分析
- 钢砂系统的残留与防尘难题
- 防护箱内衬的分舱设计
- 防振缓冲材料的选择
- 钢砂收集护套与残料隔离
- 密封与防尘等级要求
- 堆码与吊装适配标志
- 运输试验依据与判据
- 温湿度与盐雾环境应对
- 定制内衬与 OEM/ODM 服务
- 验收与检测文件交付
- 现场使用与维护建议
- 常见问题 FAQ
- 结语与相关阅读
大理石拉锯机与部件运输的核心矛盾
框架式大理石拉锯依靠数十片平行锯条在钢砂浆液中往复切削，整机锯框为焊接钢结构，长度常达数米，截面相对纤细。运输中最突出的矛盾是"大尺寸、低刚度"与"高平整度要求"之间的冲突：锯框在公路或海运中承受多轴随机振动，若缺乏连续支撑，中段会因自重与冲击叠加产生永久挠曲，装机后表现为板材厚度不均、锯缝跑偏。与此同时，钢砂供给部件（料斗、螺旋给料器、浆液泵叶轮）内部残留的磨料在颠簸中逸出，污染相邻精密件。
许多采购方习惯用通用木箱或简单铁架运输锯框，仅在两端垫木，忽视了中段悬空带来的二阶弯曲模态。实际上，拉锯锯框的固有频率往往落在运输随机振动能量集中的 5–30 Hz 区间，共振放大效应会让局部应力成倍上升。建议在方案论证阶段就把防护箱视为"设备的延伸底座"，以 石材锯机箱 的视角统一规划支撑点、限位点与减振点，而不是把包装当作发货前的最后一道应付工序。
从供应链角度看，大理石拉锯多随矿山搬迁、产线升级或售后维修在不同大陆间流转，海运周期长、装卸次数多。与 矿山设备部件箱 的关注点类似，这类货物的包装必须同时满足堆码强度、防潮与防窜动三重要求。理解这一核心矛盾，是后续所有分舱与缓冲设计的前提。
锯框的结构脆弱点与受力分析
锯框的脆弱点集中在三类位置：一是长边中部，刚度最低、最易产生整体挠曲；二是端部连接法兰与导向滑块安装面，属于精密配合基准，一旦磕碰或变形将直接影响锯条平行度；三是焊接热影响区，存在微观应力集中，受冲击后可能萌生裂纹。运输防护的目标，是用箱内支撑把锯框的"悬臂受力"转化为"多点简支受力"，让每一跨的挠度都控制在许用范围内。
工程上常用等效梁模型估算挠度：在均布重力 g 与等效动载系数 k（公路运输经验值可取 1.5–2.5，海运可取 2–4）作用下，跨中挠度 δ ≈ k·g·L⁴/(384·E·I)。由于 E（钢材弹性模量）固定，控制挠度的唯一现实手段是缩短支撑跨距 L 与提高截面惯性矩 I——后者由结构决定不可变，前者正是防护箱内衬的责任：在锯框下方布置连续或密排支撑垫，把有效跨距压到最小。对于长度超过 4 米的锯框，建议每 60–80 厘米设一道支撑，并在端部法兰处额外加可调限位块。
与 破碎筛分部件箱 中处理厚重大块铸件不同，锯框是"长而薄"的焊接件，缓冲策略应偏向"刚性定位 + 柔性隔振"而非单纯堆厚泡棉。定位不准确，再厚的泡棉也会被长期振动磨穿；定位准确，适度厚度的 EVA 或 PE 泡棉即可吸收高频冲击。这一受力逻辑决定了后续内衬设计的整体方向。
钢砂系统的残留与防尘难题
钢砂（碳化硅、石英砂或钢丸混合磨料）是大理石拉锯的切削介质，粒径多在 80–120 目之间，颗粒棱角分明、硬度高。料斗、给料螺旋与浆液泵在拆机后若未彻底清腔即装箱，残余磨料会在运输振动中像砂纸一样磨损密封面、螺纹与轴承滚道。更麻烦的是细砂的"渗透性"：它能穿过普通纸箱缝隙、钻入泡棉微孔，在安装现场极难彻底清理，成为设备早期失效的隐患。
解决思路是"物理隔离优先、清洁为辅"。一方面，钢砂部件必须在拆机后做干式或水洗清腔，并用压缩空气吹净螺纹盲孔；另一方面，装箱时应将这类部件放入独立的密封子舱，子舱内壁衬防静电防潮膜，舱口设自粘密封条，使哪怕仍有微量残留也不会外泄污染锯框与随箱附件。与 人造石设备箱 关注刀盘刃口不同，本场景的防护重心在于"磨料不外逃、精密面不被磨"，两者防护逻辑互补。
防尘的另一个维度是外部粉尘环境。石材产区空气含尘量高，包装在仓储与装卸环节会暴露其中。纸箱类包装在石粉环境中会很快吸湿变软，失去强度。因此锯框与钢砂部件的防护箱外壳宜选用工程塑料箱体或覆膜胶合板箱，配合 防尘密封与缓冲内衬 的成熟工艺，从外到内形成两道屏障。
防护箱内衬的分舱设计

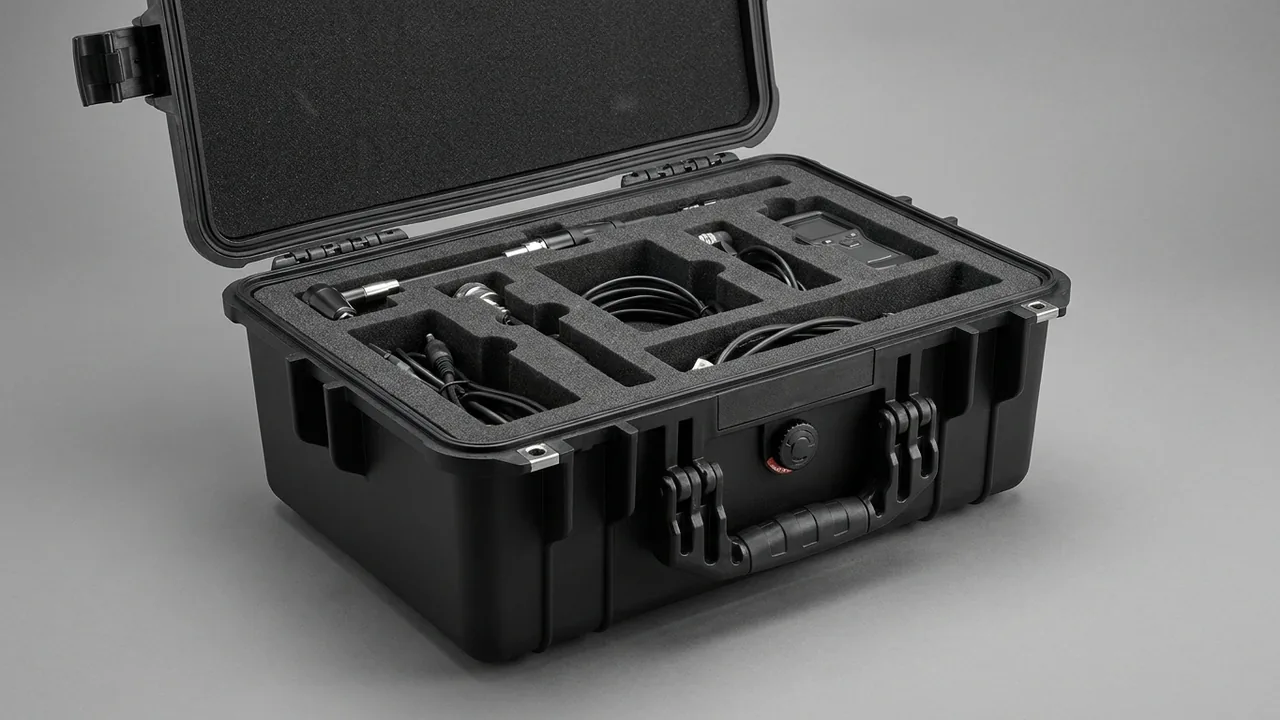

分舱是本案的核心。一个典型的大理石拉锯备件防护箱应至少划分三个功能区：锯框主舱、钢砂部件密封子舱、附件与工具舱。主舱占箱体大部分容积，沿长度方向布置连续支撑梁与端部限位；密封子舱为独立可拆模块，置于主舱一侧或箱体底层，自带密封圈与卡扣；附件舱收纳螺栓、垫片、导向滑块等小件，避免与主体磕碰。
分舱的关键在于"不相互影响"。锯框主舱内部应保持清洁干燥，绝不能与钢砂部件同舱；密封子舱的舱壁建议做成双层结构，内层为 PE 膜袋、外层为 EVA 包覆硬板，即使内层破损，外层仍能兜住残余磨料。对于随箱携带的液压软管或电气接头，应单独用波纹管护套包裹后固定于附件舱，防止接头被压扁或进砂。与 绳锯机箱 的定形盘绕思路类似，分舱的本质都是"按部件危险特性分区存放"。
在定制实践中，客信新材料（广东）有限公司的工程师会根据客户提供的总装图，先虚拟排布各部件在箱内的姿态与干涉关系，再确定支撑点坐标与限位块高度，最后输出 CNC 加工的内衬轮廓。这种"先仿真后开模"的流程，比凭经验垫泡棉更可靠，也便于后续同型号批量复制。
防振缓冲材料的选择
缓冲材料需兼顾隔振、承载与耐久。常用三类：EVA 发泡（回弹好、易 CNC 雕刻，适合定位槽）、PE 交联发泡（抗压蠕变小、耐温范围宽，适合重载支撑）、PU 自结皮（表面硬、内部软，适合包覆异形件）。锯框这类长件以 PE 支撑梁为主、EVA 限位块为辅；钢砂部件密封子舱的包覆可用 EVA；小附件可用 PU 成型托盘。
选择时警惕"唯厚度论"。过厚的低硬度泡棉在长途海运的恒定压缩下会产生蠕变，导致限位失效。经验上，支撑垫的静态压缩量应控制在原厚的 15%–25%，并预留 2–3 倍的动载余量。若货物需经空运，还要考虑低压环境下闭孔泡棉的气体膨胀问题，优先选交联度高的 PE。关于材料硬度和密度对比，可参考 泡棉内衬材料对比 的实测数据，避免拍脑袋选型。
成本与性能的平衡也很现实：EVA 单价低、加工快，适合中小批量；PE 支撑梁寿命长、可重复使用，适合高频周转的售后备件箱。对于需反复启闭的钢砂密封子舱，建议用耐撕裂的 PE 复合膜而非一次性塑料袋，以降低每次清腔再封装的损耗。
钢砂收集护套与残料隔离

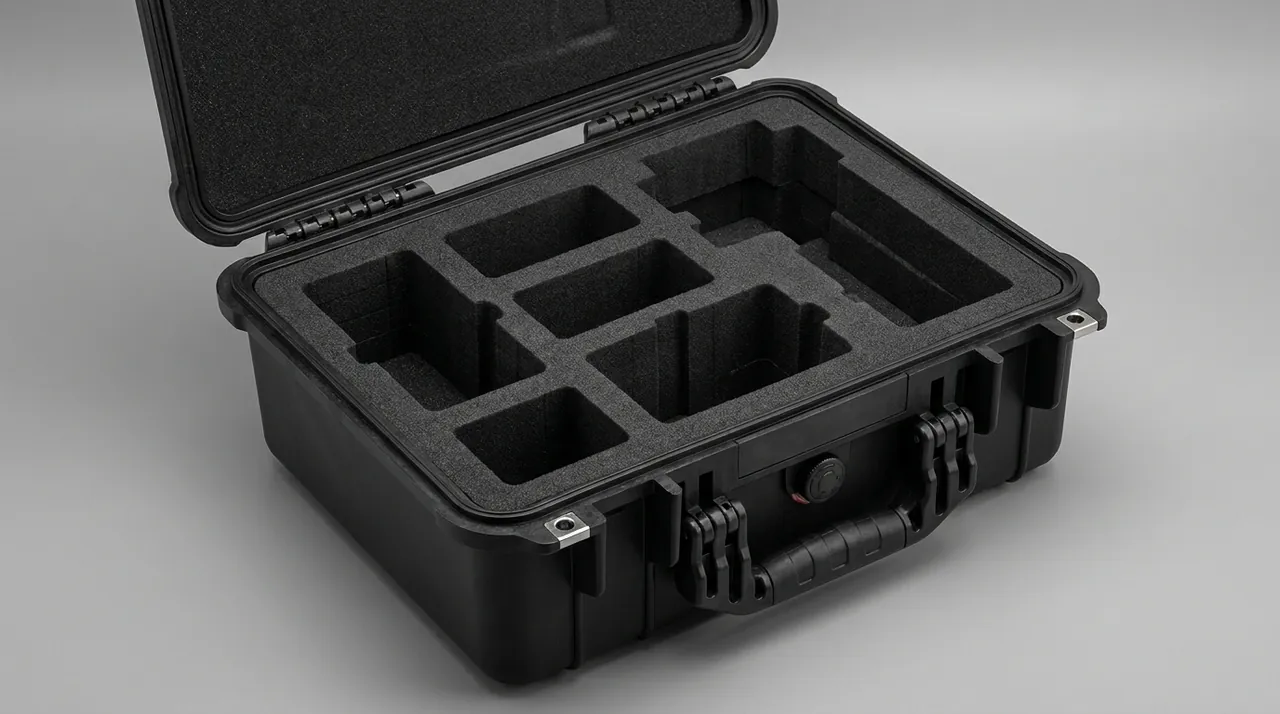

针对钢砂部件的"残料隔离"，最有效的结构是定制收集护套：在料斗或螺旋给料器外壁套一层可扎口的防静电帆布或 PE 涂层护套，护套底部设集料兜，任何逸出的磨料都会落入兜内而非散落箱底。护套与部件之间留 5–10 毫米间隙，避免护套摩擦损伤工作面。这一结构与 防尘密封箱 的隔离理念一致，但更强调"可收集、可追溯"。
另一种做法是把钢砂部件整体放入带盖的密封桶（食品级 HDPE 或 304 不锈钢桶），桶内衬干燥剂袋，桶盖配硅胶密封圈。对于浆液泵叶轮这类带腔体部件，密封桶能彻底阻断磨料外泄，同时防潮。需要注意的是，金属桶在海运集装箱内可能成为冷凝水积聚点，应在桶外裹一层吸水衬纸，并随箱放置湿度指示卡，便于到货判断是否受潮。
无论采用护套还是密封桶，都应在箱内明显位置粘贴"内含磨料残料、开箱需防护措施"的标识，提醒收货方准备护目镜与防尘口罩，并按当地环保要求回收残余钢砂，避免随意倾倒造成土壤污染。
密封与防尘等级要求
防护箱的密封等级可参照 GB/T 4208（等效 IEC 60529）的 IP 代码来表述。对于大理石拉锯部件箱，锯框主舱达到 IP54（防尘、防溅水）通常足够；钢砂密封子舱建议 IP65（尘密、防喷水），因为磨料一旦进入箱体大气循环就会扩散。需要指出的是，IP 等级描述的是箱体的固有防护能力，不等于内部已清洁——密封只解决"外尘不进、内尘不出"，开箱前的清腔仍不可省略。

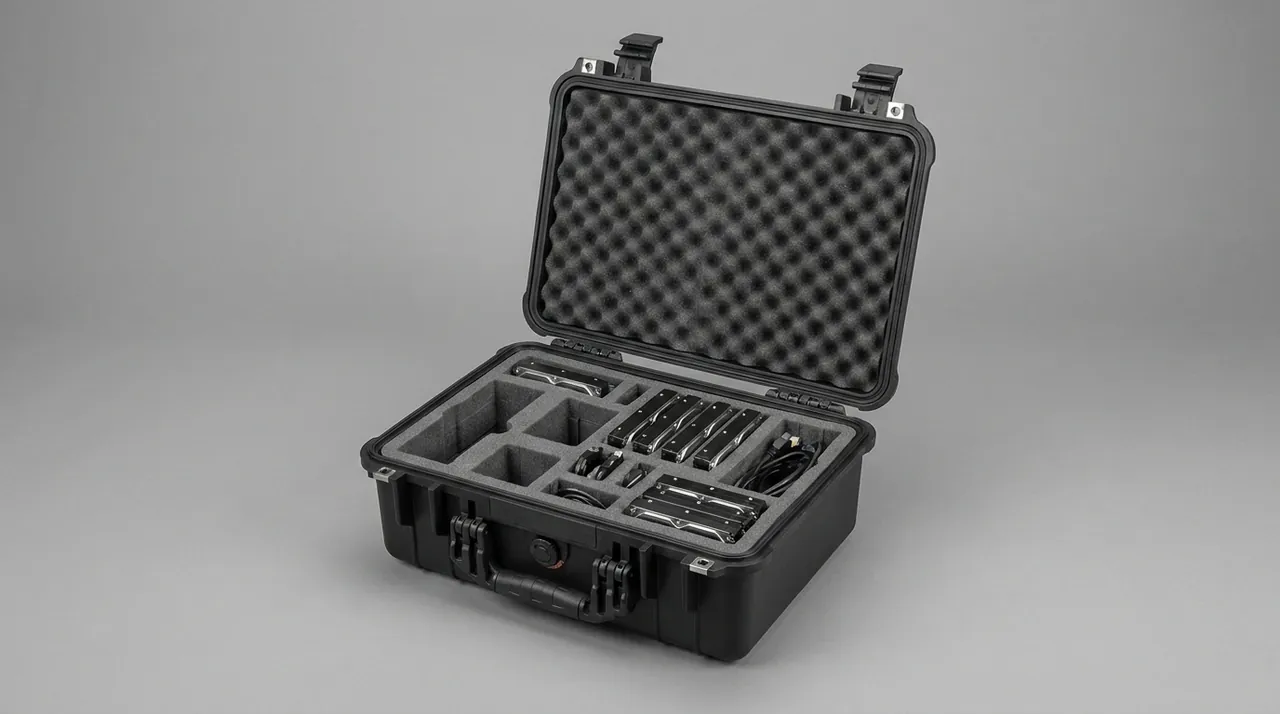

实现 IP65 的关键在于接缝处理：箱盖与箱体的合缝处应设连续发泡密封条（EPDM 或硅胶），配合压紧式搭扣而非仅靠摩擦力；穿线孔、通气孔需用 PG 接头或防水透气阀封堵。这里涉及 防护箱压力平衡阀 的应用——在海运昼夜温差大的场景下，箱内外的压差会反复"呼吸"，若无平衡阀，密封条易被压差顶开，水汽随之进入。
防尘不等于真空。完全气密反而会在海拔变化或温变时造成箱盖难以开启。合理的做法是"可控透气"：用防水透气膜（ePTFE）平衡压力同时保持尘密，既防砂又防负压吸开。这一细节对跨气候带运输的拉锯部件箱尤为重要。
堆码与吊装适配标志
大理石拉锯锯框箱体积大、重心偏长，堆码与吊装必须规范。箱体 six 面应按 GB/T 191 张贴运输标志：重心点、由此起吊、禁止翻滚、堆码层数限制、怕湿等。重心标志尤其重要——长件锯框的重心往往不在几何中心，吊装带若挂错位置会导致箱内部件侧滑甚至箱体倾覆。
堆码层数需根据箱体顶盖抗压强度与内容物许用压强反算。经验上，塑料防护箱堆码不宜超过 3–4 层，覆膜胶合板箱可达 4–5 层，但底层箱体承受的载荷会随层数近似线性叠加，务必在箱顶标注"最大堆码 N 层"。与 木包装运输箱 等重载场景不同，锯框箱更怕"侧向失稳"而非单纯压溃，因此绑扎固定比堆码层数更关键。
吊装建议采用四点平衡梁吊具，使吊带夹角控制在 60°–90°，避免夹角过小导致吊带侧向分力撕扯箱体。对于没有吊点的仓库，应配置带万向轮的 箱轮与拉杆机构，便于短距离平移而无需叉车频繁插取，降低磕碰概率。
运输试验依据与判据
运输可靠性需以标准试验背书，而非凭手感。国内可依据 GB/T 4857 系列（包装运输包装件基本试验）做跌落、堆码、振动与压力试验；国际流通可叠加 ISTA 3 系列（如 ISTA 3E 适用于成组运输件）或 ASTM D4169 配送周期风险评定。需明确：这些标准用于验证"包装—产品"系统的耐受能力，试验通过不代表产品绝对零损伤，而是将损伤概率降低到可接受水平。
针对拉锯锯框的"长薄焊接件"特性，振动试验应重点覆盖 5–30 Hz 的扫频与随机振动，并监测锯框关键点的加速度传递率，确认内衬把传递率压到 1 以下（即箱内振动小于箱外激励）。跌落试验高度按质量等级选取，建议对端部法兰等脆弱点做角跌落专项验证。完整的试验设计可参照 ISTA 运输试验程序 与 ASTM D4169 配送周期 的条款映射。
环境试验方面，MIL-STD-810H 可作为高低温、湿热与振动综合环境的参考方法，但须注明其仅作环境试验依据、并非军用认证，产品本身不 claim 军品资质。把标准引用边界说清楚，既增强可信度，也避免合规风险。与 MIL-STD-810H 合规说明 一文强调的一致，引用须严谨。
温湿度与盐雾环境应对
大理石拉锯部件含钢制锯框与可能的不锈钢浆液泵，海运途中的高湿、盐雾与冷凝水是主要腐蚀源。箱体内部应放置足量干燥剂（硅胶或蒙脱石），并用湿度指示卡监控；对于锯框的机加工面，装机前可涂临时的防锈油或水置换型防护剂，到货后擦拭即可。盐雾环境参考 GB/T 10125 的试验思路，对箱体外露金属件（铰链、锁扣）做中性盐雾防护，建议选用 304 不锈钢或经达克罗处理的五金。
温变导致的凝露往往比直接淋雨更隐蔽。集装箱在赤道与温带之间穿越时，昼夜温差可超 20℃，箱内若完全密封且未做压力平衡，会在降温时吸入外部湿气。因此前文提到的防水透气阀与干燥剂必须配套使用。与 防潮防水箱 IP 的设计原则相通，本方案强调"排凝露、控湿度、防盐蚀"三位一体。
对于长期仓储（超过 3 个月）的备件箱，建议每 60 天开箱检查一次湿度卡与干燥剂状态，必要时更换干燥剂并重新抽真空或充氮封存。这一维护节奏应写入设备的备件管理规程，而非依赖装箱时的"一劳永逸"。
定制内衬与 OEM/ODM 服务
客信新材料（广东）有限公司依托石材加工装备的运输防护经验，为大理石拉锯的锯框与钢砂系统开发了分舱式定制防护箱，支持依据客户总装图与部件清单做 OEM/ODM 来图来样定制。其工程团队先以三维排布确定支撑与限位坐标，再以 CNC 雕刻 EVA/PE 内衬，确保每一型号锯框的贴合度与批量一致性，面向批发渠道、区域代理与全球石材装备项目供货。对于钢砂密封子舱这类特殊模块，可按合同单独开模，实现"主舱通用、子舱专用"的灵活组合。
定制流程通常包含四个节点：图纸与清单确认、内衬首件打样、运输试验验证、批量交付。首件打样阶段建议客户寄送或提供 1:1 部件实物，以便校准限位块高度与支撑跨距；若无条件寄样，也可基于 STEP 模型做虚拟贴合，但公差需预留更大余量。与 如何选择防护箱 OEM 工厂 中给出的评估维度一致，供应商的打样响应速度与小批量柔性，是判断其是否适合石材装备备件业务的关键。
需要提醒的是，定制不等于无限自由。箱体外部尺寸受集装箱内廓与叉车通道限制，内衬再精妙也需服从"能进集装箱、能被叉车托起"的硬约束。因此定制前期就应锁定运输方式（海运/空运/陆运）与装卸设备参数，避免设计完成的箱子在现场"进不去、搬不动"。
验收与检测文件交付
防护箱交付时的验收可分两级：外观与尺寸全检、性能抽检。外观检查覆盖箱面标志完整性、密封条连续性、内衬贴合度；性能抽检按 定制箱验收 AQL 设定抽样方案，对跌落或振动做批次验证。建议供需双方在合同里明确 AQL 等级（一般关键项 AQL 1.0、次要项 AQL 2.5），避免验收口径扯皮。
检测文件方面，客信新材料可按合同提供材质证明书（箱体塑料牌号、泡棉密度与阻燃等级如 UL94 等级）、内衬 CNC 加工记录，以及第三方或厂内的运输试验报告（引用 GB/T 4857 / ISTA / ASTM D4169 具体条款）。对于出口欧盟或北美项目，还可应要求补充 IP 等级测试记录与盐雾试验数据。这些文件既是质量凭证，也是设备商做 FMEA 与备件追溯的输入。
需要强调的是，检测文件应与实物批次一一对应，最好采用"一箱一码"或"一批一报告"的追溯方式。石材装备跨国流转环节多，一旦某批次到货出现异常，可追溯的报告能快速定位是包装问题还是装卸问题，减少供需双方的举证成本。
现场使用与维护建议
到货开箱后，先核对箱内湿度卡与密封子舱状态，确认无凝露、无磨料外泄再装机。锯框取出时应使用原箱配置的吊点或与重心标志一致的吊具，避免单点起吊导致箱内残留应力释放不均。钢砂密封子舱的残余磨料应集中回收，按当地固废要求处理，切勿倒入下水道或土壤。
防护箱本身是可复用资产。每次回空后建议清理内衬上的石粉，检查密封条是否老化开裂，干燥剂失效即换。对于高频周转的售后备件箱，可建立"出入库登记 + 内衬寿命计数"制度，当 EVA 限位块出现永久性压痕超过原厚 30% 时即更换对应模块。相关维护细节也可参考 防护箱清洁与保养 的通则。
最后，建议把防护箱方案纳入设备采购的技术协议附件，使包装成为设备交付标准的一部分，而非发货员的临时决定。当锯框与钢砂部件始终以"被保护状态"流转，设备的首次开机合格率与整体生命周期成本都会显著改善。
常见问题 FAQ
问：大理石拉锯锯框用普通木箱运输为什么容易出问题？ 答：普通木箱通常只在锯框两端垫木，中段长期处于悬空或单点支撑状态，而框架锯锯框属于"长而薄"的焊接钢结构，刚度偏低。在运输随机振动（公路 5–30 Hz 能量集中段）作用下，悬空跨段会产生二阶弯曲模态，共振放大让局部应力成倍上升，导致永久挠曲。装机后表现为板材厚度不均、锯缝跑偏甚至啃刀。此外木箱吸湿后强度下降、无法隔离钢砂残留，进一步放大风险。正确做法是连续支撑 + 端部限位 + 独立密封子舱，把悬臂受力转为多点简支，并从源头阻断磨料外泄。
问：钢砂部件为什么必须单独密封，而不能和锯框同箱？ 答：钢砂（碳化硅或石英砂）粒径 80–120 目、棱角分明且硬度高，具备强渗透性，能穿过纸箱缝隙、钻入泡棉微孔。若与锯框同箱，运输振动会使残余磨料像砂纸一样磨损锯框的机加工面、导向滑块与螺纹，造成早期磨粒磨损，安装现场还极难彻底清理。单独密封（IP65 子舱或带盖密封桶）能把残余磨料物理隔离在可收集范围内，即使有微量逸出也不污染主舱。这与"清洁为辅、隔离优先"的原则一致，是降低设备早期失效隐患的核心手段。
问：防护箱内衬用 EVA 还是 PE 发泡更好？ 答：两者分工不同，不能简单说谁更好。EVA 回弹好、易 CNC 雕刻，适合做定位槽和限位块，单价低、加工快，适合中小批量；PE 交联发泡抗压蠕变小、耐温宽，适合做长件锯框的连续支撑梁，寿命长、可重复使用，适合高频周转。经验上支撑垫静态压缩量应控制在原厚 15%–25% 并预留 2–3 倍动载余量，过厚低硬度泡棉在海运恒压下会蠕变导致限位失效。实际方案常以 PE 支撑为主、EVA 限位为辅，兼顾定位精度与长期可靠性。
问：海运运输时箱子内部凝露怎么解决？ 答：凝露来自昼夜温差导致箱内"呼吸"吸入外部湿气。解决需三件套：足量干燥剂（硅胶或蒙脱石）加湿度指示卡监控；防水透气阀（ePTFE 膜）平衡箱内外的压差，避免负压把箱盖吸开或把湿气吸入；对锯框机加工面涂临时防锈油。注意完全气密反而难开盖且易负压吸开，应"可控透气"而非真空。集装箱穿越赤道与温带时温差可超 20℃，这三件套必须配套，单靠密封条无法根治凝露。
问：运输试验应该按哪个标准做，MIL-STD-810H 能用吗？ 答：国内流通优先按 GB/T 4857 系列做跌落、堆码、振动与压力试验；国际项目可叠加 ISTA 3 系列（如 ISTA 3E 成组运输件）或 ASTM D4169 配送周期风险评定。针对锯框要做 5–30 Hz 扫频与随机振动，监测加速度传递率压到 1 以下，并对端部法兰做角跌落专项。MIL-STD-810H 可作为高低温、湿热、振动综合环境的参考方法，但仅作环境试验依据，并非军用认证，产品不 claim 军品资质，引用边界必须写清以规避合规风险。
问：锯框箱的堆码层数和吊装有什么讲究？ 答：锯框箱体积大、重心偏长，堆码与吊装都需规范。应按 GB/T 191 张贴重心点、由此起吊、禁止翻滚、堆码层数限制、怕湿等标志。塑料箱堆码不超 3–4 层，覆膜胶合板箱可达 4–5 层，但底层载荷近似线性叠加，须标最大堆码层数。吊装用四点平衡梁吊具，吊带夹角 60°–90°，避免侧向分力撕扯箱体；无吊点仓库配带万向轮箱轮拉杆短距平移，降低叉车磕碰。侧向失稳比压溃更危险，绑扎固定优先。
问：客信新材料能否按我们的图纸定制拉锯部件箱？ 答：可以。客信新材料（广东）有限公司依托石材装备运输防护经验，支持依据客户总装图与部件清单做 OEM/ODM 来图来样定制。流程含图纸确认、内衬首件打样、运输试验验证、批量交付四节点；建议寄送 1:1 实物校准限位高度与支撑跨距，无条件时可用 STEP 模型虚拟贴合但需放更大公差。钢砂密封子舱可单独开模实现"主舱通用、子舱专用"。定制前期需锁定运输方式与装卸设备参数，避免设计完成的箱子进不了集装箱或搬不动。
问：交付时我们能让供应商提供哪些检测文件？ 答：按合同可提供材质证明书（箱体塑料牌号、泡棉密度与 UL94 阻燃等级）、内衬 CNC 加工记录，以及引用 GB/T 4857 / ISTA / ASTM D4169 具体条款的运输试验报告。出口欧盟或北美可补充 IP 等级测试与 GB/T 10125 盐雾数据。建议采用"一箱一码"或"一批一报告"追溯，使文件与实物批次对应，便于跨国流转中快速区分包装问题与装卸问题，降低举证成本。这些文件也是设备商做 FMEA 与备件追溯的输入。
问：防护箱回空复用要注意什么？ 答：每次回空清理内衬石粉、检查密封条是否老化开裂、失效干燥剂即换。高频周转的售后备件箱应建"出入库登记 + 内衬寿命计数"，当 EVA 限位块永久压痕超原厚 30% 即换模块。钢砂密封子舱的护套若撕裂应换耐撕裂 PE 复合膜而非一次性塑料袋。箱体五金（铰链、锁扣）优选 304 不锈钢或达克罗处理以抗盐蚀。把箱子当可复用资产而非一次性耗材管理，长期看能显著降低备件运输的单次成本。
结语与相关阅读
大理石拉锯机的锯框与钢砂系统，一个怕振、一个怕漏，二者必须在同一套分舱防护箱内被分别对待。以连续支撑化解长件挠曲、以独立密封子舱阻断磨料外泄、以标准试验背书运输可靠性，是把"设备延伸底座"理念落到实处的三步法。希望本文的受力分析、材料对比与验收要点，能为你的石材装备运输方案提供可执行的参考。
