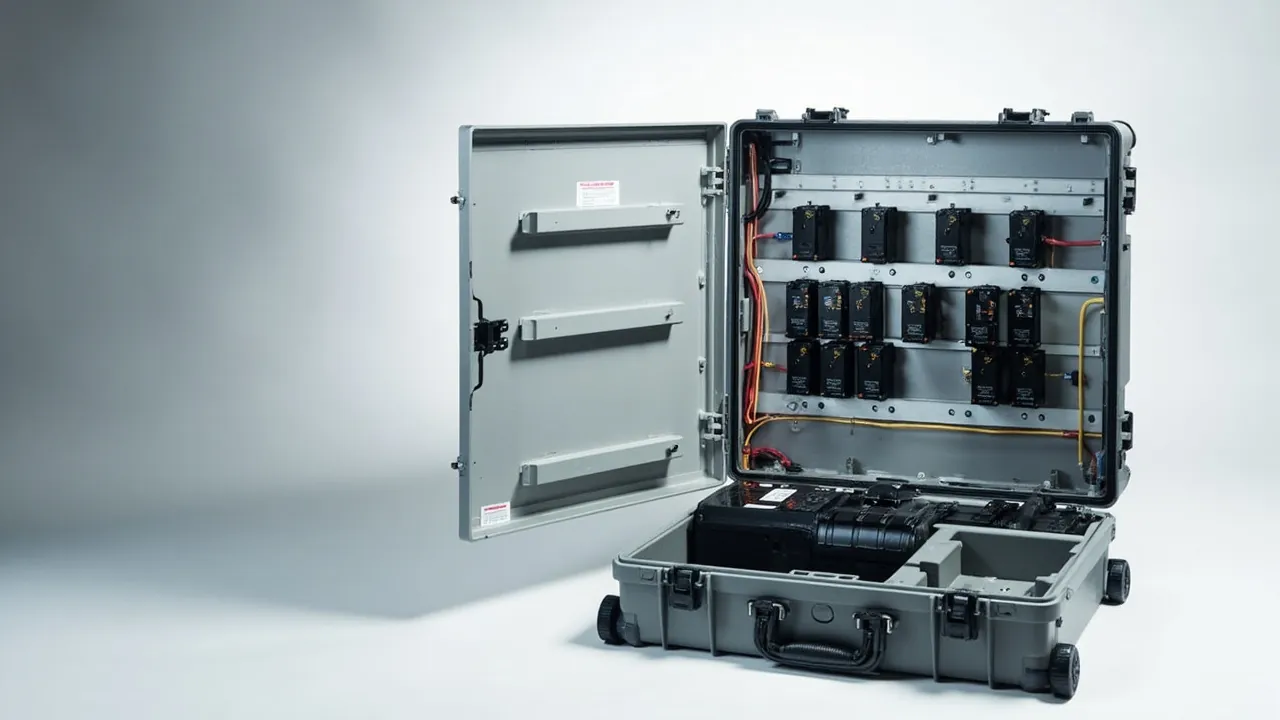

配电柜部件箱：断路器与母排部件防护

配电柜部件箱最怕的不是"摔坏"，而是"悄悄变形"。一根长度 1.2 米的铜母排，只要在运输中挠曲 2 毫米，现场装配时就可能出现搭接面贴合不良、螺栓紧固后仍存在缝隙，进而导致接触电阻升高与局部过热；一台塑壳断路器若在箱内被反复侧向挤压，机构储能与脱扣行程就可能偏离出厂设定，而这种偏差在校验台上不一定被发现，却会在长期运行中表现为误动或拒动。母排与断路器都属于"外观完好、性能已变"的典型对象。

本文面向成套电气厂、配电柜集成商、电力安装公司与成套设备采购方，围绕断路器、母排、抽屉单元、二次线束与仪表件，梳理防变形、绝缘防短路、防潮与到货复测的可执行做法，并说明 JUNZHJIA 在成套电气部件包装上的定制与供货配合方式。文中引用的标准作为技术要求索引，具体指标以项目技术协议与最新有效版本为准。

目录

• 成套电气部件为什么把防变形放在第一位
• 断路器部件：机构、触头与脱扣单元
• 母排与连接件：平整度、镀层与折弯半径
• 抽屉单元与功能单元的结构限位
• 二次线束、端子与仪表件
• 防变形设计的三个手段：支撑、分腔、贴合
• 绝缘与防短路：从爬电距离到静电泄放
• 防潮与金属表面防护
• 材料选型：外壳、内衬与隔板
• 防护等级与环境试验
• 装卸、堆码与运输姿态
• 到货复测：平整度、绝缘与外观
• 定制开发与成套厂供货配合
• 常见问题 FAQ
• 结语与相关阅读

成套电气部件为什么把防变形放在第一位

配电柜部件的价值集中在"配合精度"上，而不是"能不能通电"。母排靠平面贴合导电，断路器靠机构行程动作，抽屉单元靠导轨与插接件定位，仪表件靠安装孔与面板配合。这些配合一旦被运输中的持续应力改变，部件本身并没有损坏，却已经无法按原设计装配或运行。因此配电柜部件包装的第一指标是"变形量"，其次才是"破损率"。

通用包装方案的问题在于只用缓冲材料吸收冲击，却没有限制位移与持续压力。泡沫在被压缩后长期保持载荷，会缓慢把应力传递给部件；内衬与部件之间存在间隙时，部件会在振动中反复撞击，形成疲劳；堆码压力沿箱壁传递到内部件，形成持续弯曲。三种机制都会造成变形，且都不会在开箱时立即表现为故障。

正确顺序是：先定限位与支撑，再定缓冲，最后定密封与防潮。 限位解决"能不能动"，支撑解决"受力从哪里走"，缓冲解决"冲击如何被吸收"。三者次序颠倒，就会出现"箱子抗摔但母排弯了"的结果。若同一个项目还包含开关柜或变压器部件，两套包装要求可以合并评审，参见 变电站设备部件箱 中的相关做法。

断路器部件：机构、触头与脱扣单元

断路器是配电柜的核心开关元件，其运输保护要点可拆成三块。

操动机构与储能弹簧：塑壳与框架断路器的合分闸依赖连杆机构与储能弹簧的精确行程。运输中若受到反复侧向挤压或跌落冲击，连杆可能产生微小塑性变形，储能弹簧可能出现预压变化。应要求制造方给出运输状态（合闸、分闸或储能释放）并严格执行，同时把该状态写入装箱记录，到货后按记录核对。

触头与灭弧系统：触头压力由机构保证，灭弧室栅片为薄片结构，受到冲击后可能变形或错位。包装上应避免断路器直接受到棱边冲击，必要时在易碰部位加设局部缓冲块。

脱扣单元与电子附件：电子式脱扣器含电路板与传感器，属静电敏感件。建议采用表面电阻受控的耗散型内衬，外露连接器加装护套，盒内设置接地片。若项目有明确要求，可按 ANSI/ESD S20.20 的思路建立包装与拆包作业规范，选型做法可参考 防静电屏蔽箱。低压开关设备与控制设备的通用技术要求可参照 GB/T 14048 系列，具体条款以最新有效版本为准。

母排与连接件：平整度、镀层与折弯半径

母排是配电柜里最"怕弯"的部件，也是包装方案最能体现技术水平的对象。

平整度：母排搭接面的平整度直接影响接触电阻。运输中若母排被悬空支撑、局部受压或被叠压，平面度就会超差。包装设计要求是"全长连续支撑加多点约束"，而不是两头垫块。

镀层：铜排常见镀锡、镀银或镀镍，铝排常见本色或镀锡。镀层被划伤后在潮湿环境中会形成局部腐蚀，并成为接触电阻的隐患点。包装内不得有金属工具、紧固件与硬质颗粒，内衬应为不掉屑的闭孔材料。

折弯半径：母排常有折弯成型段，折弯处是应力集中区。运输中若在折弯处受到反向载荷，可能产生回弹或微裂纹。包装应使折弯段处于自然状态，避免被压平或被拉直。

绝缘热缩套管：带热缩套管的母排在运输中若被硬物刮擦，套管可能出现破损，破坏绝缘。应与裸排一样做隔离处理。

若同一台柜的母排以多段形式发运，建议按段号分格并配装配示意图，减少现场"找件对不上"的时间。相关内衬材料的选择方式可参考 内衬材料对比。

抽屉单元与功能单元的结构限位

抽屉式配电柜的功能单元（抽屉）由导轨、插接件与机械联锁组成，属于高精度装配体，运输中的主要风险是"错位"。

导轨与滑道：抽屉的插接依赖导轨定位精度。运输中若抽屉被抽出部分行程或受到横向冲击，导轨可能产生变形。包装应把抽屉固定在完全插入或完全分离的指定位置，并按制造方要求确定是否加装运输固定件。

插接件与母排接口：抽屉的动触头（插接片）与柜内静触头（母排接口）靠对中配合。运输中若抽屉在箱内窜动，插接片可能弯曲。应使用分腔结构把每个抽屉独立设位，腔与腔之间加刚性隔板。

机械联锁：联锁机构含弹簧与限位件，运输中若长期受力可能改变动作特性。建议在联锁部位加支撑，避免其承担抽屉自重。

混装管理：多个抽屉同箱发运时，宜按功能单元编号分格，并在箱盖内侧贴位置图。对规格相近但不可互换的抽屉，位置图与色标能显著降低装错概率。可拆卸分区方案可参考 可拆卸隔板系统 的分区思路。

二次线束、端子与仪表件

二次回路是配电柜的"神经"，虽然体积小，但返工成本高。

二次线束：线束的失效形式是端子受拉与线芯断股。包装应按制造方给出的最小弯曲半径盘放线束，使用非导电扎带固定，避免线束承受任何拉力。线束插头应带保护帽，独立分格收纳。

端子与端子排：端子排属易碎件，受到挤压会开裂。应与母排区分开存放，避免被重件压到。螺钉式端子的螺钉在运输中可能松动，建议到货后逐项复紧并按工艺要求做扭矩确认。

仪表与显示单元：仪表件多为玻璃面板或液晶屏，易碎且怕划伤。应使用贴合式内衬并加装表面保护膜。选型思路可参考 仪器箱选型指南。

标识件：标牌、标签与铭牌在运输中容易被蹭掉或翘边。建议随箱独立封装，到货后按装配阶段粘贴，而不是出厂即贴。

防变形设计的三个手段：支撑、分腔、贴合

把前文的要求归纳成可复用的设计方法，就是三个手段。

支撑：让载荷沿设计路径传递。母排需要全长支撑，重件需要落在箱底或刚性层上，绝不能让部件以"悬臂"或"跨中"的形式承力。支撑面宜为面接触而非点接触，避免局部压痕。

分腔：把不同刚度、不同重量、不同风险的部件放在各自腔体内。重件与轻件分腔、金属件与脆性件分腔、导体与绝缘件分腔。分腔同时解决挤压、短路与污染三个问题。

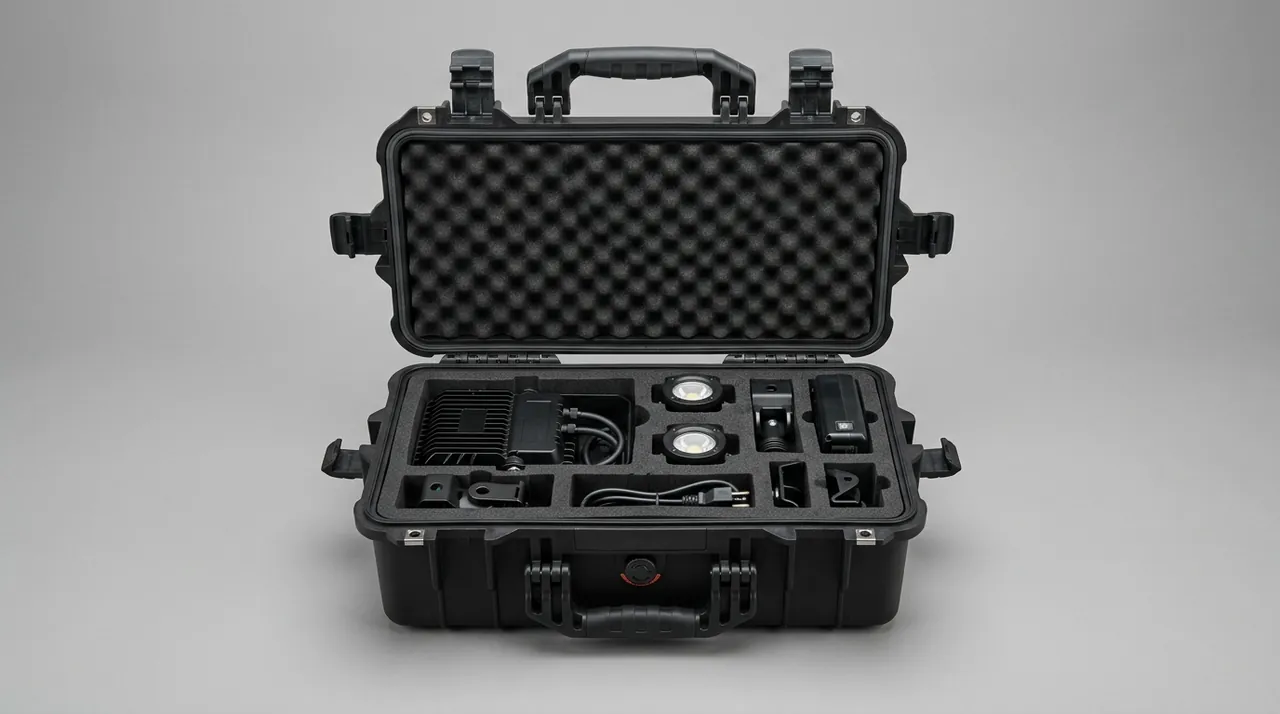

贴合：对形状规则的部件做仿形内衬，让内衬与部件表面形成面接触。仿形内衬的限位效果远优于通用垫块，因为它把位移量控制在毫米级以内。对多规格混装，可采用"通用基础层 + 专用功能层"的组合，降低成本。

绝缘与防短路：从爬电距离到静电泄放

配电柜部件的绝缘要求分两个层面：部件自身的绝缘保持，以及运输包装不引入新的导电路径。

爬电距离与电气间隙的保持：绝缘支撑件、绝缘隔板与母排之间的距离是设计值。运输中若绝缘件位移，间距可能被压缩。包装应限制绝缘件的位移，到货后对关键间距做尺寸确认或目视检查。

导电路径的排除：箱内不得存在可能跨接导体的游离金属件。紧固件、垫片、工具一律单独袋装并固定在非导体区域。禁止使用金属扎带、金属化标签与含金属纤维的缓冲材料。

静电泄放：二次元件与电子仪表对静电敏感。可用耗散型内衬配合接地片，形成缓慢泄放路径。需要说明的是，"屏蔽型"与"耗散型"是两条不同路线：屏蔽型依靠金属层隔绝外界电场，但其破损后可能成为导体；耗散型依靠受控表面电阻缓慢释放电荷，更适合含导体部件的配电柜包装。

耐压与绝缘电阻的基线：建议把出厂或装箱前的绝缘电阻数据与箱体编号绑定，到货复测后对比。这样既能发现受潮导致的下降，也能把运输环节的影响单独剥离出来。防护箱本身是否防尘防水可参考 防水防护箱的 IP 等级选择 中的判断逻辑。

防潮与金属表面防护

配电柜部件的金属表面以铜、铝、镀锡与镀锌为主，受潮后会出现氧化、白锈与斑点腐蚀。防潮措施应与金属表面防护配合使用。

控制装箱湿度：尽可能在低湿环境装箱，并对内衬做干燥处理。若部件在清洗或加工后携湿，应先做表面干燥。

配置湿度指示：箱内放置湿度指示卡或电子温湿度记录标签，到货时读取并归档。这是把"防潮"从措施变成证据的关键动作，也是项目验收中最常见的要求之一。

选择合适干燥剂：用量按箱内自由体积与运输周期估算，固定在不接触金属件的位置，且不得产生粉尘。若箱体带压力平衡或透气结构，需相应上调用量。

避免酸性材料：纸质与木质填充物可能释放酸性气体，对铜与镀锡表面不利。确需使用时选择中性无酸配方，并加隔离膜。

镀层表面的专项保护：对镀银与镀锡母排，可在搭接面加贴可剥离保护膜，到货后撕除。保护膜需确认不留胶、不析出。

材料选型：外壳、内衬与隔板

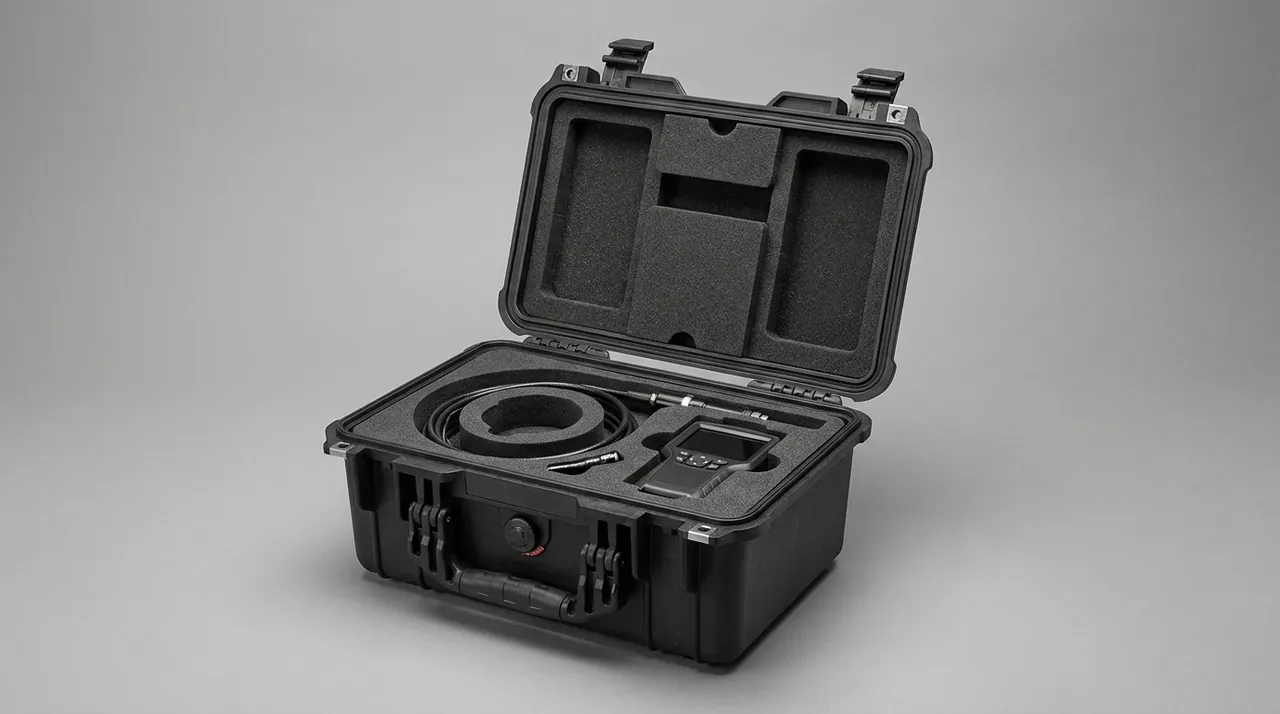

选材的核心判断顺序是：先看"是否掉屑、是否析出、是否导电"，再看承载与缓冲性能，最后比较成本与可周转次数。对需要长期周转的成套厂，建议把内衬定义为耗材，按批次更换，外壳按多年寿命设计，模具摊销的评估方式可参考 定制箱体模具成本分析。

防护等级与环境试验

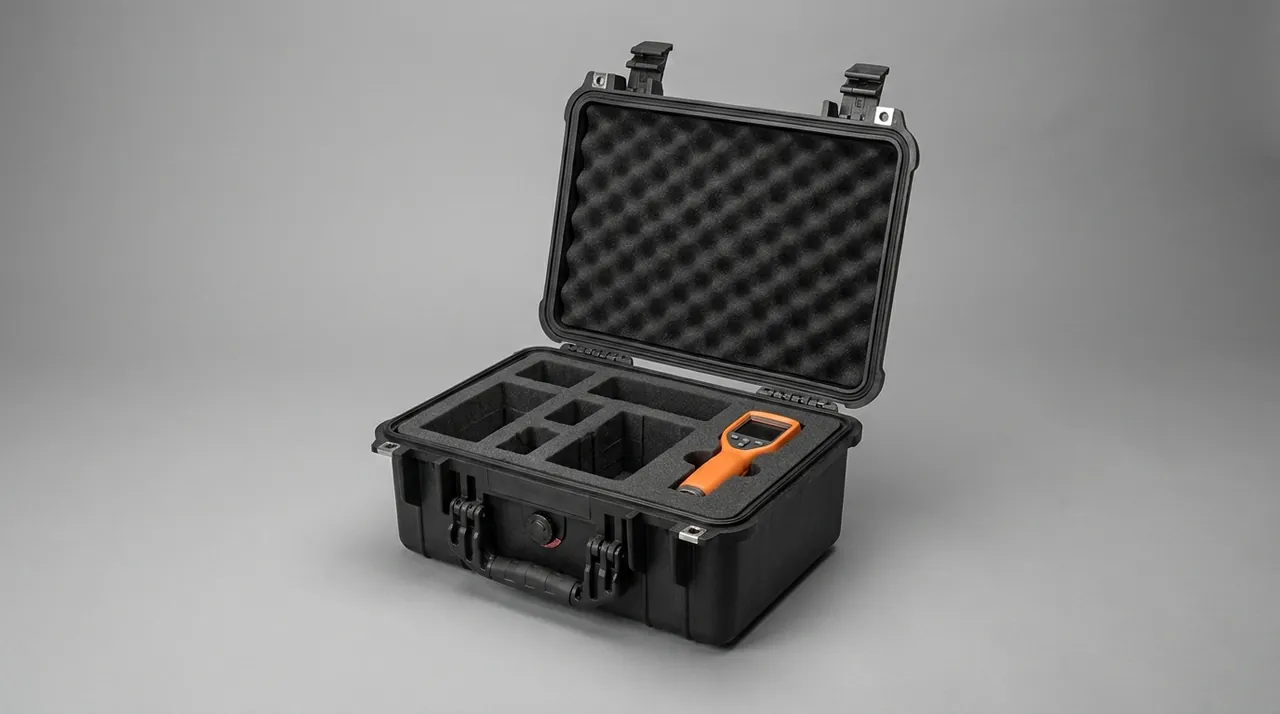

防护等级见 IEC 60529（对应 GB/T 4208），两位数字分别表示固体异物防护与液体防护。配电柜部件箱的等级选择应结合运输方式、存储条件与防潮配置。

试验验证建议按运输方式选择 ISTA 程序或 ASTM D4169 配送周期，国内项目可参考 GB/T 4857 系列，流程要点见 ISTA 运输试验程序 与 GB/T 4857 运输包装试验。配电柜部件的判定项建议包含：母排平面度复测在公差内、镀层无新增划痕、绝缘间距未压缩、抽屉滑动无卡涩、紧固件无松动。 若引用 MIL-STD-810H 的方法，报告中须注明该标准在此仅作为环境试验方法依据，不构成任何军用认证。

装卸、堆码与运输姿态

配电柜部件箱往往体积大、重量集中在底部，装卸是变形的高发环节。

吊装与叉运：外箱应标注吊点、叉车作业位置与重心位置。对偏载箱体，重心标注必须准确，否则起吊瞬间的倾斜会产生侧向弯曲。

堆码限制：堆码层数应由堆码试验确定。母排类箱体不宜多层堆码，若要堆码应加刚性隔板并把重箱置于下层。长期堆码压力会使内衬产生永久变形，丧失限位能力。

姿态管理：明确母排与柜体的运输姿态并加装倾斜指示标签，两枚标签贴在相邻两面。到货先取证后开箱。

装卸次数控制：中转次数越多，累计冲击越大。若条件允许，优先选择直达运输或使用适合反复吊装的加固底托。

人员与工具：开箱作业使用绝缘工具，作业区保持清洁无金属屑。母排搬运应使用专用托架，禁止单人拖拽或使母排中部悬空。

到货复测：平整度、绝缘与外观

到货复测是把"防变形"从设计指标变成事实的唯一途径。建议的核查顺序如下。

1. 外箱与标识核查：记录箱体破损、倾斜与冲击标签状态、随货文件完整性，并拍照留档。
2. 环境适应：按温差确定静置时间，避免在低温件表面形成凝露。
3. 即时读数：先读取湿度指示卡或温湿度记录标签，再开箱作业。
4. 母排复测：按图纸要求复测关键母排的平面度与安装孔距，检查镀层与折弯段。
5. 断路器检查：核对运输状态记录，手动分合一次确认无卡涩，检查端子与外观。
6. 抽屉与机构检查：确认抽屉滑动顺畅、插接件无变形、联锁动作正常。
7. 绝缘复测：测量绝缘电阻并记录环境温湿度，必要时按规程做耐压试验。
8. 归档：把箱体编号、部件编号、读数与复测数据形成可追溯记录。

需要强调的是第 4 步。母排平面度的复测最好在静置与环境适应之后、装配之前完成，因为此时部件仍处于自由状态，测量结果才能反映运输造成的实际变化。若等到装配后再发现贴合不良，责任界定会变得困难。

定制开发与成套厂供货配合

成套电气厂普遍面临"型号多、批量小、交期紧、要复用"的包装难题，因此包装方案的通用性设计比单次成本更重要。以本类配电柜断路器与母排部件箱为例，箱体由客信新材料（广东）有限公司组织生产，既有面向整机厂的批量直供，也通过代理与外贸渠道供货，OEM/ODM 可按图纸或样品定制，材料声明与检验文件可依合同随批出具。对成套厂最实用的定制能力是"按母排长度与母线系统布置做刚性支撑加仿形分腔"，因为它同时解决了变形与短路两个风险。

询价建议提供：部件清单与单体重量、母排长度与弯曲形状、断路器型号与运输状态要求、抽屉单元尺寸与数量、运输方式与堆码限制、绝缘与防静电要求、所需文件类型。若项目规格频繁变化，建议采用可调限位加通用基础层的方案，把专用件成本控制在最低。供应商评估的通用框架可参考 如何选择防护箱 OEM 工厂，出口项目的验收抽样方式可参考 防护箱验收与 AQL 抽样。

常见问题 FAQ

问：母排为什么不能只用气泡膜包裹后装箱？

答：气泡膜解决的是表面碰撞，解决不了弯曲变形。母排的失效主要来自两个方面：一是支撑不当导致的挠曲，二是堆码或挤压形成的持续弯矩。气泡膜柔软且无固定形状，母排在其中仍可位移，装箱后若中部悬空，车辆振动就会让它反复弯曲；若上方有重物堆压，气泡膜又无法承担载荷，压力会直接传到母排上。正确的做法是全长连续支撑、多点约束，并在上方设置刚性隔板承受堆码载荷。气泡膜可用于局部表面保护，但不应作为主要支撑结构，也不应代替分腔与刚性底托。另外建议在检测中把扭曲与弯曲分开判断，因为平面度读数合格但存在扭转的母排，同样会出现贴合不良的问题。

问：断路器运输时应该处于合闸还是分闸状态？

答：应以断路器制造方的明确要求为准，而不是按现场习惯决定。不同结构的产品要求不同：有的要求分闸并释放储能，有的允许合闸运输，有的要求运输前加装专用固定件或锁扣。关键在于把该状态书面固化，并让包装与到货核对围绕它展开。若状态不符合要求，储能弹簧与连杆机构可能在运输中处于非设计受力状态，导致行程变化。因此建议在装箱记录中写明运输状态与锁定件清单，到货后逐项核对并在复测时手动分合一次，确认无卡涩、无异常声响。如果制造方对这一点没有明确说明，应把它作为发运前必须澄清的问题，而不是留到装车现场临时决定。书面向制造方确认运输状态，是一个成本很低却能在质保沟通中消除大量不确定性的动作。

问：包装内的螺钉与工具应该怎么放？

答：必须单独袋装并固定在非导体区域，绝不能与母排、断路器或导体混放在同一腔内。原因有两个：一是金属件在运输中滚动会划伤镀层、砸伤外壳，甚至卡入断路器机构造成卡涩；二是在带电部件的附近存在游离金属件，意味着存在形成跨接导电路径的可能，这对配电柜部件是不可接受的。袋装件应使用非导电扎带固定在箱盖内侧或专用附件格，并在装箱清单中逐项点数。到货核对时先清点附件，再取用部件，避免附件遗落在腔体内。一个实用习惯是把附件袋与装箱清单一起固定在箱盖内侧，让点数和取用同步进行。散放在格内或另装小箱的附件最容易丢失，而运输固定件缺失往往要到安装阶段才会被发现。

问：如何判断母排是否在运输中发生了变形？

答：建议用三步判断。第一步是外观与痕迹检查，观察母排表面是否有压痕、划伤或与内衬支撑位置不一致的接触痕迹。第二步是尺寸复测，按图纸在平台或直尺上复测关键段的平面度与安装孔距，注意应在环境适应后、装配前进行，否则测量结果会受装配应力影响。第三步是装配试装，在搭接面做贴合检查，确认无明显缝隙。三者结合比单独看外观可靠得多。若发现变形，应先判断属于运输环节还是制造环节，再决定是否整形或更换，不建议现场强行校直。若必须在现场测量，应选择平面度已知的基准平台，并在测量时按设计支撑点支承母排，否则测到的其实是它搁置的那个面的形状，而不是母排本身。同时记录环境温度，便于多次测量之间做对比。

问：二次线束与端子在包装上要特别注意什么？

答：三点。第一是弯曲半径，线束必须按制造方给出的最小弯曲半径盘放，强制小半径会在短时间内造成线芯损伤，长期则表现为接触不良。第二是拉力，线束插头不能承受任何拉力，固定时应固定线束本体而不是插头，插头统一加保护帽。第三是隔离，线束与金属件、母排、紧固件应分腔存放，避免被压或被划伤。此外，线束属外露的二次回路部件，建议与电子仪表一起按静电敏感件处理，采用耗散型包装并保留接地条件。若线束因任何原因需要离开箱体，重新装箱前应再次加装保护帽。未加帽的连接器会积尘，而二次回路后续要通电，积尘是一个缓慢且完全可以避免的风险；随机发运的备件也应遵循同样的要求。此外，如果柜体布置自上一批发运以来发生过变更，建议装箱前先给线束两端贴好标识，现场重新标识是接线错误的常见来源。

问：配电柜部件箱的防护等级应该怎么定？

答：按运输方式与存储条件定，而不是一律选最高等级。厂内转运与短途公路运输只需防尘为主，IP54 级别通常够用；公路干线建议 IP55 至 IP65，并配套干燥剂与湿度指示；海运出口或跨境多式联运建议 IP65 至 IP67，并考虑防盐雾、压力平衡与充氮保护；工地暂存则还要考虑防紫外与防冷凝。需要注意的是，密封等级越高，箱内气压受温度与海拔影响越明显，必须配置压力平衡元件，否则密封件会因反复受压而提前失效。如果项目跨越多个气候区，等级应按整条路线中条件最苛刻的一段来定，而不是只看起运地或目的地。仅能满足国内短途交付的箱体，一旦行程中增加一段短途海运，就可能完全不再适用。

问：抽屉式功能单元是否需要专用运输固定件？

答：多数情况下需要，具体以柜体制造方的要求为准。抽屉靠导轨与插接件对中配合，运输中若抽屉发生部分位移，插接片与静触头可能相互挤压而变形，导轨也可能因横向冲击产生偏差。常见的做法有三种：把抽屉固定在完全插入位置、固定在完全分离位置、或使用专用运输固定件把抽屉锁定在指定状态。无论采用哪种，都应在装箱记录中写明，并在到货核实时确认固定件在位。若固定件随箱发送，应在附件格内单独存放并点数。当同一单元在同一个箱体里反复发运多次后，除了检查单元本身，还应检查固定件与导轨对位。同一位置反复受压会让内衬产生永久变形，第一次发运时有效的固定方式，到第五次可能已经无法正确限位。

问：多规格混装时如何兼顾限位效果与成本？

答：核心思路是分层与可调。第一个层次是通用基础层，承担承载与整体支撑，同一系列箱体共用；第二个层次是专用功能层，按母排长度、断路器型号或抽屉尺寸做仿形限位，成本远低于整套模具；第三个层次是可调件，例如可移动隔板、定位柱或分格插件，覆盖相近尺寸的变体。这样既保证限位精度，又避免为每个规格单独开模。前提是前期要把部件清单与尺寸分布整理清楚，否则通用化会牺牲限位效果。无论采用哪种方案，都要把型号与功能层的对应关系文档化。缺少这份对应关系，可调设计会逐渐退化为临时拼凑，而临时拼凑恰恰是变形风险重新出现的地方。建议每引入一个新型号就复核一次对应关系，并淘汰已无对应产品的功能层。

结语与相关阅读

配电柜部件包装的胜负手在于"看不见的变形"。把支撑做成长程连续、把腔体做成按刚度分层、把仿形内衬做成毫米级限位，再配合到货的平整度复测，才能把运输造成的配合偏移控制在可接受范围。建议从下一个成套项目开始，把母排平面度复测写进物资接收规程，用数据而不是手感来判断包装是否合格。
