防震箱验收最少要看哪几项？

答：至少五项：锁扣保持力、铰链寿命、低温落锤、随机振动、内衬回复率。缺任何一项，抗摔就只是一句形容词。

落锤和整箱跌落哪个更严？

答：测的不是同一件事。落锤打击局部，看材料与筋的承载；整箱跌落看锁扣与整体刚度。防震箱验收常用落锤，因为可重复、可定点。

答：实测与标称的偏差不超过 5%。超过这个范围，要么是配方变了，要么是发泡密度没控住，缓冲曲线会整体下移。

答：按 2 倍额定载荷、保持 30 分钟，卸载后残余变形不超过 2 毫米。额定载荷按装满后的整箱重量算，不按空箱算。

答：不能。照片无法证明阈值，必须有试件编号、实测值、试验条件与判定结论四样，缺一样就无法追溯到批次。

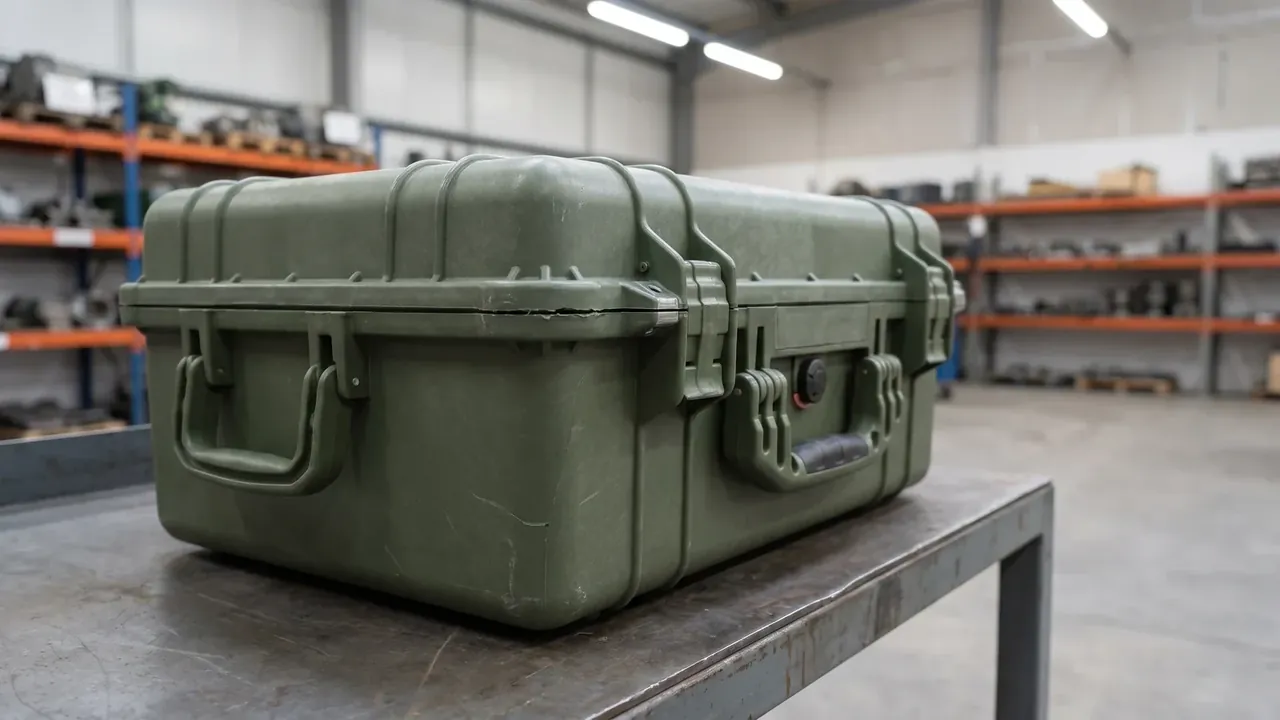

快速答案：防震箱的验收不能停在能抗摔这句话上。要把它拆成型式检验与出厂检验两套，前者证明设计成立，后者证明这一批做得一致，每一项都配一个可测的阈值和一只可追的试件编号。

防震箱的验收常被压缩成一句能抗摔，但抗摔不是判据。可执行的验收要分成两套：型式检验证明设计成立，出厂检验证明这一批做得一致。两套的项目、样本量与阈值都不同，混在一起写，报告就失去约束力。

型式检验做全项，结构件强度、低温落锤、随机振动、堆码、内衬性能都在内，通常取 3 只，允许破坏。出厂检验只做不损伤交付状态的项目：锁扣闭合手感、铰链空载开合、内衬装配间隙、外观与标识。

判据要写数值。写锁扣牢固没有意义，写闭合后沿开启方向施加 400 N 保持 60 秒、扣舌不脱开、永久变形不超过 0.5 毫米，才有意义。

结构件是防震箱最先失效的部位，也是报价单上最容易被换掉的部分。同一副模具，扣舌从 3.0 毫米减到 2.4 毫米，外观几乎看不出，保持力会掉三成。

锁扣按 400 N 判。测试时把箱子固定，扣舌挂上拉钩，沿开启方向匀速加载到 400 N 并保持 60 秒，卸载后量扣舌与扣座的相对位移，超过 0.5 毫米即判不合格。扣座背面若出现放射状白痕，说明应力已经传到底座，即使位移合格也要记录。

铰链按 3000 次判。开合频率 15 次每分钟，开角按实际使用取 100 度，每 500 次记录一次轴销间隙，终了增量不得超过 0.15 毫米。轴销直径 5 毫米的不锈钢销在这套条件下能撑住，换成 4 毫米的碳钢销，一千次以内就会出现椭圆孔。

提手按 2 倍额定载荷判，保持 30 分钟，卸载后残余变形不超过 2 毫米。断裂多发生在提手根部的圆角处，圆角小于 R3 时应力集中明显，这一处要在图纸上单独标注，不能交给模具师傅凭经验倒角。

冲击用落锤，不用整箱跌落。落锤 5 千克，落高 1.0 米，锤头半径 25 毫米，打击点取箱壁中央与转角各一处。判据是凹痕深度不超过 2 毫米、无贯通裂纹、内壁无白色应力带。

低温预处理单独列。试件在零下 25 摄氏度恒温 4 小时，取出后 30 秒内完成打击，这个窗口决定了材料是否真的处于脆化状态。

振动按随机谱做，0.5 g 有效值，10 到 500 赫兹，上下、左右、前后各 30 分钟。判据不是箱体，而是箱内的东西有没有动：内衬位移不超过 2 毫米，锁扣不脱开，铰链不发出金属撞击声。

内衬是防震箱的耗材，也是最容易被替换的部分。同一只箱子，换成密度低一档的泡棉，外观、重量、手感都接近，缓冲能力却差一大截。验收要测三项：密度、回复率、剩余行程。

密度用取样法。切 50 乘 50 乘 25 毫米的样块，称重后换算，实测值与标称值的偏差不得超过 5%。回复率按压缩 25%、保持 24 小时、卸压 30 分钟后测量，回弹高度不得低于原高度的 92%。

剩余行程最容易被忽略。物件放进去看着服帖，底部只剩 3 毫米泡棉，落锤一打就触底，冲击直接传到物件上。

抽样按批走。每批 200 只抽 8 只做非破坏项，另取 2 只做破坏项，破坏项只要有一只不合格就整批退回，不给复检机会，因为它证明的是设计或工艺出了系统性问题。

非破坏项允许复检：8 只里 1 只不合格，加倍抽到 16 只，再有不合格整批退回。报告要素包括试验条件、试件编号、每只的实测值、判定结论与试验前后照片，不接受平均值表述。

防震箱的验收，是把抗摔这句口头承诺翻译成一组可测的阈值：400 N 的保持力、3000 次的铰链、零下 25 摄氏度的落锤、92% 的回复率。型式检验管设计，出厂检验管一致性，两套都留记录，批次才有可比性。阈值写进合同、写进报告，防震箱的合格才不是一句形容词。

本文仅讨论容器（箱体）侧的规格与设计含义，不涉及箱内物品的任何操作、装填或使用事项。
