套筒扳手箱多久做一次全面检查？

答：按三个尺度分开做。班前看提手、锁扣、盖沿；月度量铰链间隙与内衬复位；季度查密封条与裂纹。合并成一张表就会漏项。

内衬翘起能不能用胶水粘回去？

答：不建议。断口用胶只维持两三周，同一位置再裂，缝里还存油。翘起超过两毫米或槽壁贯穿开裂时，连槽底衬板一起换。

答：能扣上不等于扣得住。保持力降到 140 牛顿以下，满载搬运中弹开的概率上升；行程磨掉 1.5 毫米后手感变轻，容易误判已锁死。

答：量硬度与压缩永久变形。硬度升到 70 度以上，或 10 毫米厚的条压到 5 毫米、40 摄氏度放 24 小时后回弹不足 7 毫米，都判老化。

答：缺一件补一件，周期不超过两周。缺件超过三件，或最常用的三个对边尺寸有缺失，整箱应退出工位。

快速答案：套筒扳手箱的维护按三个尺度排：班前看锁扣与提手，月度量铰链间隙与内衬复位，季度查密封条与缺件。越过更换线就整件换，不靠补胶。判定标准写进点检表，坏在哪一格一眼能对上。

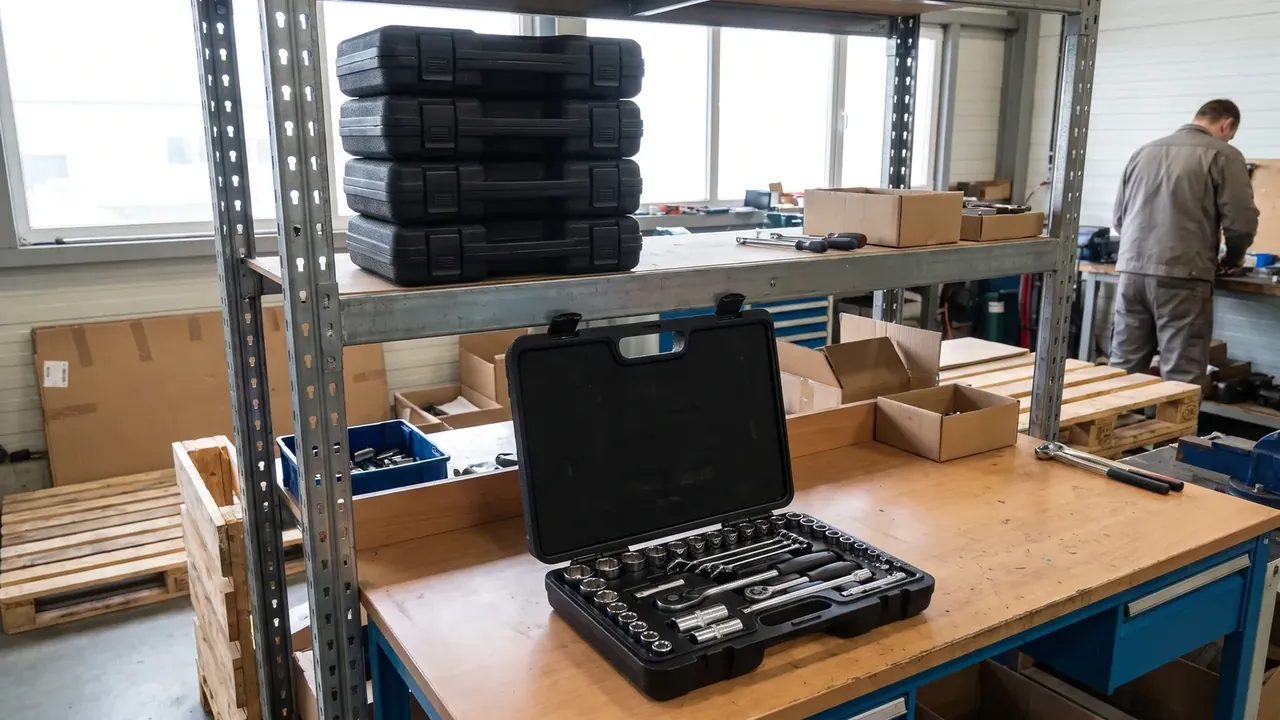

套筒扳手箱的维护按三个时间尺度排：班前两分钟、月度一次、季度一次。班前只看三处，提手根部、两只锁扣、盖沿贴合缝；月度开盖量铰链间隙、核内衬槽位；季度翻过箱底看底脚磨损。三个尺度对应三张记录，合并之后班前那一栏最先变成空行。

记录要能反查。内衬底面热压四位编号，点检表按编号建行，写清日期、实测值、处置。只写「正常」没有价值，下一班判断不出它与上周的差别。观察项要带复查日期。

内衬是套筒扳手箱最先出问题的地方，原因多半不是磨损，而是没复位。内衬整体错位两毫米，相邻两槽的隔墙就被挤薄。收工前沿四周压一遍，连续轻响说明卡扣落位；只压一角，另一角会翘起三到五毫米。

清洁分两档。日常用软毛刷顺槽壁扫，配 0.3 兆帕以下压缩空气吹槽底。月度用中性清洗剂，pH 控制在 7 上下，水温不超过 40 摄氏度，擦完立刻用干布吸掉残液。丙酮类溶剂会让内衬发白发硬。

清洁方式	适用对象	配比与温度	干燥
软毛刷加低压气	槽底积屑、缝隙浮尘	0.3 兆帕以下	晾 10 分钟
中性清洗剂	油污、手汗印	兑水一比二十，40 摄氏度以下	干布吸干后晾 20 分钟
清水	清洗剂残留	常温	干布吸干
异丙醇	油墨、标签胶	原液，常温	30 秒内擦净

内衬翘起超过两毫米或槽壁贯穿开裂就要换，且要连槽底衬板一起换，否则新旧两层压缩量不一致，合盖压不实。

铰链的磨损用间隙说话。箱盖开到 90 度，用塞尺量销轴与轴套的径向间隙，新箱在 0.10 毫米以内，超过 0.35 毫米安排更换。间隙一大，盖子开合时左右晃，密封条压缩量忽大忽小，防尘先失效。

锁扣看两个数：保持力与扣合行程。拉力计在扣舌中点拉，新箱单只扣舌约 210 牛顿，降到 140 牛顿以下，满载搬运中自己弹开的概率明显上升。扣合行程原设计 9 毫米，磨掉 1.5 毫米后手感变轻，操作者以为锁死了，其实只进一半。

铰链与锁扣都可换，但要成对换。只换一侧，两侧保持力差超过 40 牛顿，盖子单侧受力微翘。换件时看铰链座周边，一圈应力发白说明箱壁吃过冲击。

提手是套筒扳手箱唯一长期受交变载荷的部位。满载 14 公斤，走路时提手每步承受接近两倍自重的冲击，一天提二十次，一年七千次。裂纹几乎都从提手根部的过渡圆角起，起点一两毫米，要用侧光斜照看反光是否断开。

判读分三段：5 毫米以内且不在圆角根部，标记观察，每两周复看；5 到 8 毫米，或虽短但跨过圆角，直接停用；超过 8 毫米，不论位置一律报废。焊枪烫合的裂缝硬度下降，二次开裂更隐蔽。

箱壁裂纹多在四个底角和锁扣座两侧三毫米处。底角裂纹多由拖行引起。空载侧放，按压箱壁看两侧是否错位，错位超过 0.5 毫米说明已贯通。

带密封条的套筒扳手箱，密封条是唯一柔性件，老化比箱体快。硬度计取三点，邵氏 A 从 55 度升到 70 度以上，说明增塑剂已析出；再取 10 毫米厚的条压到 5 毫米、40 摄氏度放 24 小时，松开回弹不足 7 毫米即判老化。

密封条整圈换，不拼接。斜切对接也会留一道 0.2 毫米的缝，水汽从缝里进。换条前刮净残胶，用异丙醇擦一遍，挥发后压入，静置 12 小时再合盖。

缺件补配也算维护。每只箱子配一张槽位图贴在盖内侧，缺一件补一件，周期不超过两周。缺件超过三件，或最常用的三个对边尺寸有缺失，整箱退出工位。

判定对象	可继续使用	列入观察	立即更换
铰链销轴间隙	0.10 毫米以内	0.10 至 0.35 毫米	超过 0.35 毫米
锁扣保持力	210 牛顿以上	140 至 210 牛顿	低于 140 牛顿
提手根部裂纹	无	5 毫米以内且不跨圆角	超过 5 毫米或跨圆角
箱壁裂纹	无	未贯通且小于 3 毫米	贯通或错位超 0.5 毫米
密封条硬度	60 度以下	60 至 70 度	70 度以上
内衬翘起	1 毫米以内	1 至 2 毫米	超过 2 毫米或贯穿裂

报废线单列：同一截面两条以上裂纹、锁扣座脱落、底脚磨穿见腔，任一成立即报废。报废当场剪掉提手，或打一个 20 毫米的孔。

套筒扳手箱的维护，是把三个时间尺度、五类部件和一张判定表对齐的活。每项都有实测值、有观察档、有更换线。越过线的部件成对换、整圈换，不修补、不将就。做到这一步，套筒扳手箱才不会在某个搬运的瞬间突然断开。

本文仅讨论容器（箱体）侧的规格与设计含义，不涉及箱内物品的任何操作、装填或使用事项。
