声呐换能器部件箱：声学面保护与 IP67 浸水防潮方案

声呐换能器从制造厂发往船厂舾装、从码头送上舰船、返厂维修或随船队转运备件，是典型"高价值、低数量、不可替代"的器材。结论是清楚的：水声换能器基阵、声呐电子机柜单元与拖曳缆接头必须按部件特性分包防护——换能器声学面全程禁压禁划、只允许软质材料接触，基阵各阵元在限位腔中保持相对位置不漂移，电子机柜以机架加装减振器的方式限制板卡与母板的相对位移，拖曳缆与接头按不小于厂家限值的弯曲半径盘放并做应力释放，整箱按 IP67（IEC 60529 / GB/T 4208）密封、必要时兼顾 IP68 浸水工况，同时叠加海洋盐雾防腐与防振措施，才能在长途船运与多次装卸后直接进入声学复测工位。 把换能器裸放在木箱里、用纸箱板垫角、缆线随意盘绕，是现场最常见的错误。

声呐器材的运输风险与普通海洋仪器不同，它同时涉及三件不能事后补救的事：声学性能、水密性能和防腐性能。声学面一旦被压出永久凹痕或划伤，透声层与匹配层的声阻抗特性随之改变，灵敏度与指向性会出现难以修正的偏差；水密结构一旦在运输中受到冲击导致密封面微变形，装机下潜后才会出现渗漏，此时打捞与返修代价极高；盐雾腐蚀则在数月内缓慢推进，从紧固件螺纹开始，最终影响电偶接触面。再加上声呐器材批量小、单件价值高、返修周期长，运输防护的投入产出比实际上非常划算。本文按部件类别给出防护结构、密封等级、缓冲参数与验收条款，供声呐整机厂、船舶电子供应商、海洋调查单位与舰队保障部门的技术和采购人员参考。

目录

• 声呐换能器部件运输的典型失效模式
• 换能器声学面的禁压禁划保护
• 基阵分舱限位与阵元位置保持
• 水密与防潮：IP67 密封与浸水工况边界
• 海洋盐雾腐蚀与金属件电偶隔离
• 声呐电子机柜单元的机架与板卡固定
• 拖曳缆与接头的弯曲半径与应力释放
• 声学材料与透声窗的低释气与洁净控制
• 防振缓冲：换能器与水听器的振动敏感度
• 箱体材料、密封件与压力平衡阀选型
• 温湿度、凝露与干燥剂配置
• 运输合规测试与到货声学复测
• 出海船运、吊装与堆码标识
• 箱体周转、清洁与海洋项目备件管理
• 常见问题 FAQ
• 结语与相关阅读

声呐换能器部件运输的典型失效模式

把近几年的现场反馈归类，声呐器材的运输损伤集中在四类。第一类是声学面损伤，包括透声橡胶层被压出凹痕、被尖锐物划出沟痕、被胶带残胶污染，成因是声学面直接接触硬质支撑或与邻件相互挤压。第二类是结构性损伤，典型是压电陶瓷堆栈在跌落冲击下开裂、匹配层与背衬脱粘、换能器外壳与法兰结合面渗漏，这类损伤往往外观正常却导致性能不达标。第三类是电气与水密损伤，包括水密连接器插针弯曲、密封面磕伤、电缆护套被压扁形成内部断芯。第四类是腐蚀与污损，紧固件与铝制件之间形成电偶腐蚀、镀层起泡剥落、残余生物污物在潮湿环境中发臭并腐蚀表面。

这四类失效的共同点是"延迟暴露"：声学面凹痕要靠声学复测或水下试听才能确认，水密缺陷要等下潜后才渗漏，电偶腐蚀要数月才显现。所以防护方案必须做到"声学面零接触、结构有支撑、电气有保护、腐蚀有隔离"，并具备到货可复测的条件。下表把六类核心部件的失效焦点与对应防护动作并列。

换能器声学面的禁压禁划保护

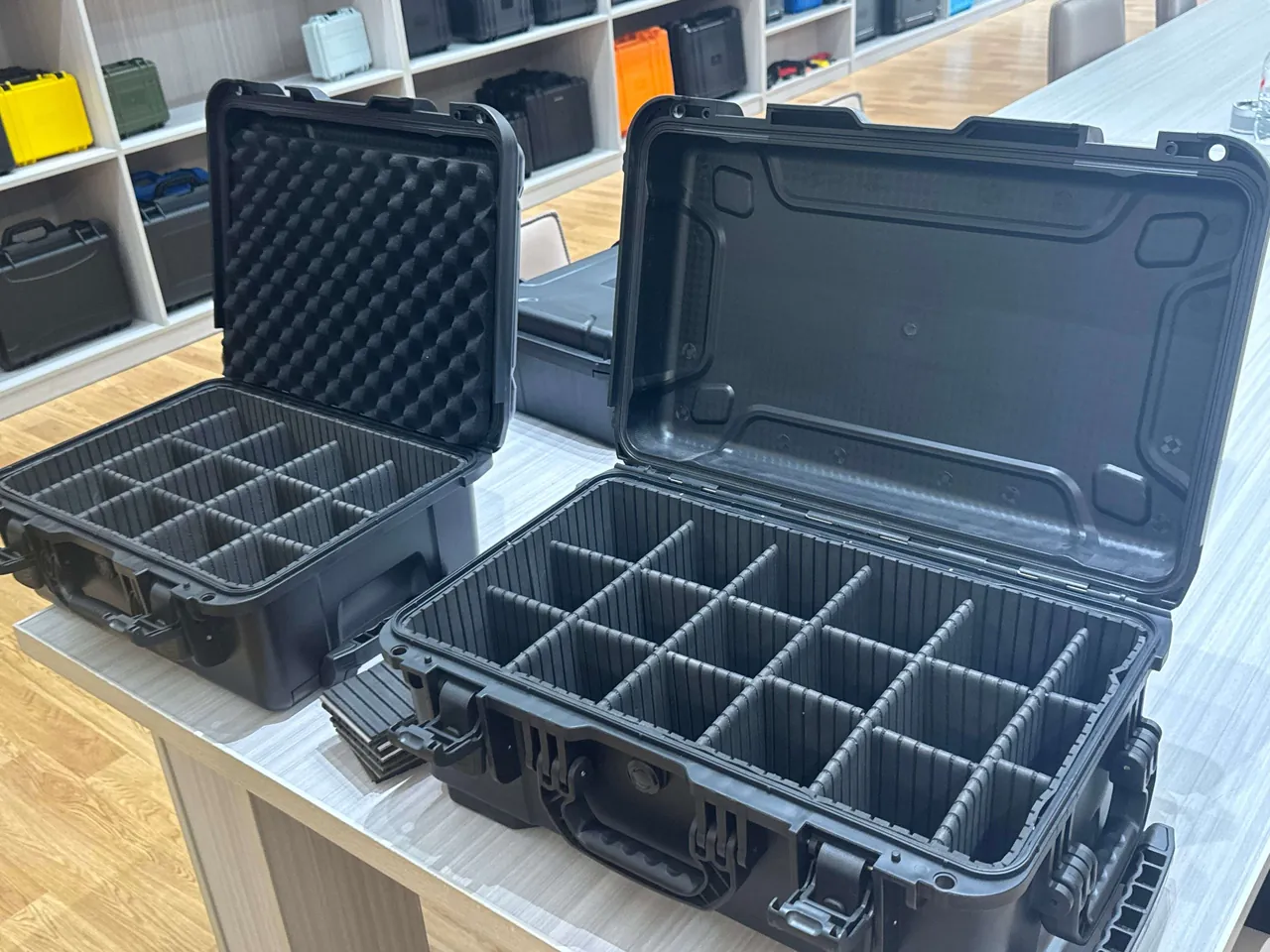

换能器的辐射面是声波进出的唯一通道，通常由聚氨酯或硫化橡胶透声层覆盖，其下方是匹配层与压电陶瓷堆栈。这个面既不能受压，也不能被划伤，甚至不能随意粘贴胶带——残胶会形成局部声阻抗突变，在声学复测时表现为灵敏度异常。防护的第一条原则是"声学面只与软质材料接触，且接触压力趋近于零"：先在声学面上套一层无粉软质保护套（氯丁橡胶或发泡 PE 均可，但必须无颗粒脱落），再放入型腔；型腔在声学面一侧做成凹陷避空，使声学面完全悬空，由换能器的法兰面或外壳侧壁承担全部支撑。

型腔材料必须避免尖锐边角，所有与部件接触的转角都应做 R5 以上圆角，并在内衬表面加一层毛毡或绒布。换能器之间严禁直接叠放，也不得让一只换能器的声学面朝向另一只的金属外壳。对于带声学窗或导流罩的基阵段，罩体曲面须用与曲率匹配的弧形托块承托，接触面积尽可能大，禁止点状支撑。装箱清单上应把"声学面方向"标注清楚，同箱多只时统一朝向便于核对。关于异形件型腔的圆角与避空设计原则，可参考内衬型腔设计要点，其中对软质件接触面的处理方式同样适用于换能器。

基阵分舱限位与阵元位置保持

基阵由多个阵元按一定间距排列后整体硫化或机械装配而成，阵元之间的相对位置直接决定波束形成精度。运输中如果允许阵元各自窜动，即使每只阵元本身完好，整阵的指向性也可能超差。因此基阵的防护重点是"整体受限、逐元定位"：先用与阵元外形匹配的定位块把每个阵元卡在预定位置，定位块固定在共同底板上，使整阵作为一个刚性体受约束；底板再通过缓冲层与箱体连接，把冲击载荷分散到整个阵面而不是个别阵元。

对于无法整阵装箱的大型基阵，可分节装箱，但必须记录每节的分节位置与编号，并在接头处加装防护盖，避免装配面磕碰。分节装箱的基阵在到货后需要复测阵元间距与拼装面平面度，验收条款中应写明测量方法与允许偏差，通常阵元相对位移控制在 0.5 mm 以内、拼装面错位控制在 0.3 mm 以内。基阵的吊装同样需要注意：吊带应绕过基阵骨架而非直接套在阵元上，起吊角度与设计吊点一致。对于需要频繁换装的基阵段，可采用可拆卸分隔与定位系统的模块化思路，把定位块做成可换型结构，兼顾多型号复用与定位精度。

水密与防潮：IP67 密封与浸水工况边界

声呐器材对水的态度是矛盾的：工作时在水里，运输时最怕进水。这里的"怕水"指的不是浸水本身，而是"意外进水后无人知晓"。因此箱体的防护目标有两层：一是按 IP67（IEC 60529 / GB/T 4208）实现完全防尘与短时浸水防护，保证箱体在雨中装卸、甲板积水、短时落水等工况下内部保持干燥；二是让任何渗漏都留下可判读的痕迹，例如在箱内放置湿度指示卡与水敏标签，使开箱时能立即判断箱体是否曾经进水。

需要明确的是箱体 IP 等级与器材自身水密等级是两件事。器材的水密由换能器自身的密封结构决定，箱体的 IP 等级只保护"运输环境的意外进水"，不能替代器材水密。若运输路线包含小艇驳运、甲板吊装或可能落水的场景，箱体可选用 IP68，但应同时评估箱体自重增加、开箱难度与压力平衡需求的连带影响。密封件的材质选择应以耐海水、耐臭氧、耐紫外为先，硅橡胶与 EPDM 是常见选项，具体压缩量与硬度配比可参考密封件材料选型的对照说明。下表把箱体防护等级与对应运输工况对应起来。

海洋盐雾腐蚀与金属件电偶隔离

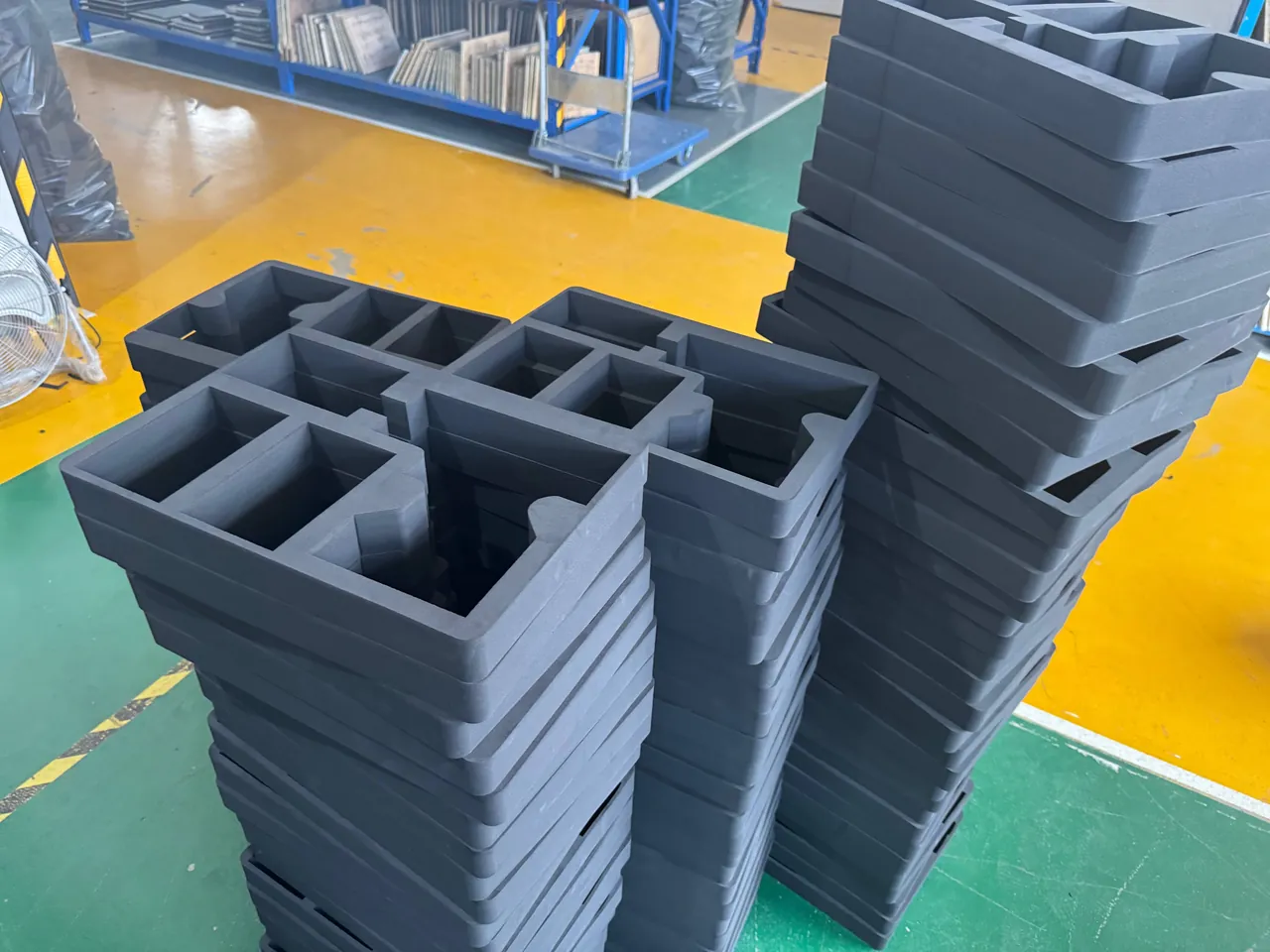

海上的腐蚀不是"生锈"这么简单，而是盐雾、湿度、温度循环与电偶效应叠加。盐雾中的氯离子会破坏金属表面钝化膜，不锈钢在含氯环境中可能发生点蚀与缝隙腐蚀，铝制件与不锈钢件直接接触时形成的电偶对会加速铝件腐蚀。防护措施分三个层面：材料层面，箱体金属件优先选用 316 或 316L 不锈钢，铝制件做阳极氧化并按需加绝缘垫；结构层面，不同金属接触面之间加装尼龙或聚四氟垫圈隔断电偶通路，螺栓连接处涂覆防咬合剂，避免长期存放后螺纹咬死；验证层面，按 GB/T 10125 做中性盐雾试验，箱体金属件与锁扣在 96 h 内不应出现功能性腐蚀。

日常维护同样是防腐的一部分。每次随船返库后应用清水冲掉箱体表面的盐渍并擦干，重点清理锁扣、铰链与压力平衡阀周边——这些位置最容易积盐，也最难洗干净。铰链与锁扣的防腐构造可参考铰链锁扣与密封结构的通用做法，但海上工况应把材质等级整体提高一档。对于在甲板长期存放的箱体，箱面不宜直接接触积水的钢甲板，应用垫木架空并保持通风。

声呐电子机柜单元的机架与板卡固定

声呐电子机柜单元通常以 19 英寸机架形式集成，内含信号处理板卡、功放模块、电源与母板。运输中最大的风险不是外壳磕碰，而是板卡在插槽中的微小往复运动：公路运输的低频振动会让板卡沿插槽方向轻微窜动，长期作用后出现金手指磨损、插槽簧片松弛甚至接触不良，这类故障在开机自检时未必报警，却会在海上作业中随机出现。做法是双重约束：板卡先用与机架配套的固定条或压板逐块锁定，再用防静电袋把整组板卡连同机架一起包裹，防止粉尘与潮气进入插槽；机柜四角加装钢丝绳减振器或橡胶减振垫，使机柜相对于箱体形成弹性悬挂，把 5–20 Hz 频段的振动衰减掉。

母板与背板应保持在原位，不得为减轻重量而拆下另装——拆下的母板在单独包装中更容易受损，且重新装配时对位精度难以保证。较重模块（如功放与电源）应布置在机架下部，形成低重心；机架与箱体之间除减振器外不得再有刚性连接，否则减振器会被旁路而失效。箱内应配干燥剂与湿度指示卡，机柜外覆防潮膜，膜内不宜抽真空以免压迫板卡。到货验收先看板卡固定条是否到位，再逐一确认连接器无松动。

拖曳缆与接头的弯曲半径与应力释放

拖曳缆是声呐系统里最容易"被想当然"的部件：外观完好、内部断芯或护套压扁，测试时表现时好时坏。缆的损伤主要来自三处：盘绕半径过小导致护套折皱并挤压内部屏蔽层；缆身作为承重件被绑带直接勒紧；接头处受力导致水密结构变形。防护方案遵循"缆身不承重、端部受控、盘放大径"三条原则。

盘放时使用直径不小于厂家限值的卷筒或弧形托架，拖曳阵缆的经验弯曲半径通常不小于缆径的 20 倍（具体以厂家规格书为准，部分细径缆要求更大），普通信号缆可放宽到 10 倍缆径。卷筒两端应设挡边，防止缆层滑出；缆层之间垫软质隔离片，避免层间挤压。接头（尤其是水密连接器）应加装专用护盖并置于独立卡位，插针朝上，护盖内放干燥剂。缆与接头之间的过渡段应做应力释放，用软质绑带在距接头一定距离处固定，使拉力由固定点承担而不是由接头承担。

需要注意缆的温度适应性：聚氨酯护套在低温下变硬，弯曲时更容易开裂，因此在冬季室外装卸时应先让缆在常温下回温再盘绕，且不得在低于厂家规定的最低使用温度下强行弯曲。到货验收建议测缆的通断与绝缘电阻，并记录测试值作为基线，为后续故障判定提供依据。

声学材料与透声窗的低释气与洁净控制

声学材料（透声橡胶、聚氨酯包覆层、吸声背衬）多为高分子材料，在温度升高时会释放微量增塑剂与有机挥发物。这些挥发物本身不会破坏声学性能，但会在密闭箱体内积聚，附着在透声窗表面形成油膜，改变表面的声学边界条件；若换能器与电子机柜同箱，挥发物还可能污染连接器插针与金手指。控制手段是三条：箱内保持适度通风或配置压力平衡阀，避免长期完全密闭；选择低释气配方的内衬材料，避免使用含增塑剂的 PVC 泡棉；对洁净要求高的透声窗，装箱前贴一层低粘保护膜并在装机前揭除。

洁净控制还包括颗粒污染。换能器声学面在装箱前应用无尘布蘸纯水擦拭并干燥，禁止使用含硅油的清洁剂；内衬不得使用绒毛类材料或易掉屑的纸板；箱体内部若曾装过带油部件，必须彻底清洁并更换内衬后再用于声学件。对于需要进洁净间或做声学复测的部件，箱体外表面应在进门前擦拭，避免把码头粉尘带进测试环境。

防振缓冲：换能器与水听器的振动敏感度

换能器与水听器内部的压电陶瓷属于脆性材料，虽然能承受工作时的水下声压，却对高频冲击与跌落非常敏感。缓冲设计的核心是控制加速度峰值与避免共振。材料上常用密度 40–60 kg/m³ 的闭孔 EVA 或 PE 泡棉作为一级缓冲，压缩量控制在 10%–20%；对重量较大的基阵段，可在泡棉外增加一层独立弹性支撑块，形成二级隔振，使冲击能量在两级之间被逐步吸收。

需要特别注意的是，声学件的固有频率通常较低，若缓冲系统的固有频率与运输振动主频接近，会出现放大而非衰减。工程做法是同时准备两档密度的泡棉，在首批装箱后通过实测（在箱内放置冲击与振动记录仪）确认加速度峰值是否在允许范围内，再定型材料密度。跌落校核按部件重量选取高度：单只换能器按 60–80 cm 边角跌落校核，重型基阵与机柜按 40–50 cm 校核（以上为工程经验值，最终应以实测确认）。相关试验序列可参照ISTA 运输测试程序与 ASTM D4169 配送周期的对应项目设计。缓冲材料的密度与回弹对照可参考缓冲内衬选型。

箱体材料、密封件与压力平衡阀选型

海洋项目的箱体选型要同时满足三件事：密封、防腐、可搬运。箱体主体建议采用改性 PP 或 ABS 共混工程塑料，大尺寸基阵箱可选用滚塑 LLDPE 一体成型并配铝合金框架提升抗扭刚度；箱体所有外露金属件按第 5 节的防腐要求选材。密封条建议硅橡胶或 EPDM，压缩量 25%–35%，硬度 50–60 Shore A 较为常见；密封槽的截面形状要与密封条匹配，避免压缩后翻转。

压力平衡阀在海洋运输场景中同样必要，但有两点与陆用不同。第一，阀门必须选防水透气型且膜材耐盐雾，普通透气阀的膜在盐雾环境中容易堵塞，导致"能进不能出"或完全失效。第二，若箱体会经历海面高温与船舱低温的循环，阀的透气量应偏大一些（经验值 200–500 mL/min），同时增加干燥剂用量以补偿水汽交换。阀门的安装位置应在侧壁上部，避开吊装与堆放时的受力区，也避开冲洗水流直冲方向。带轮箱体在船上使用时应锁定轮子并加防滑垫，防止船舶摇摆导致箱体移位。

温湿度、凝露与干燥剂配置

海上运输的凝露强度高于陆运：集装箱白天在甲板上暴晒、夜间降温，箱内水汽反复凝结。声学件与电子件对此都敏感，防腐层与连接器更敏感。控制逻辑与一般海运类似但要求更严：密封 + 干燥剂 + 湿度指示卡 + 到货回温。干燥剂用量经验值取 80–120 g/m³，长途航线或经停高湿港区时取上限；指示卡应放在开箱即可看到的固定位置，便于判读；到货后不要立即开箱，先在库房回温 2–4 小时再开启，避免冷凝水直接落在声学面与插接面上。

干燥剂的选择要避开氯化钙类型，原因是吸湿后可能渗液，一旦渗出会污染声学面与电子件。硅胶与蒙脱石类相对安全，且可加装无纺布包装防止粉尘外泄。若箱内装有带橡胶件的器材，不宜把箱内抽成绝对干燥，否则橡胶长期失水会变硬开裂；保持 30%–50% RH 是更稳妥的区间。每次开箱后应记录指示卡颜色与干燥剂状态，并作为箱体状态记录的一部分留存。

运输合规测试与到货声学复测

运输验证建议按"箱级 + 部件级"两条线推进。箱级按 GB/T 4857 系列运输包装测试执行堆码、振动、跌落与冲击，确认箱体、锁扣、密封条与内衬在极限载荷下不失效，并按 GB/T 10125 做盐雾验证；环境项目可按 MIL-STD-810H 的方法学选取（该标准仅作环境试验方法依据，不代表任何军用认证），湿热、振动、冲击、盐雾等方法用于考核防护链路而非器材性能。部件级则在内衬定型前用配重模拟件做装载试验，考核限位可靠性与泡棉压缩永久变形。

验收环节最关键的是把"声学复测"写进条款。到货后应先做外观与清洁检查，再做声学复测：换能器常用导纳（阻抗）测试与自由场灵敏度抽测，基阵加测阵元一致性与指向性；复测值与出厂基线比对，偏差在约定范围内即判定运输合格。若不具备自由场条件，可用导纳曲线比对作为筛查手段，发现异常再送试验室。密封性能方面，到货应检查湿度指示卡、水敏标签与密封面外观，必要时做整箱气密性检查。

出海船运、吊装与堆码标识

上船运输与陆运的最大差别是"六自由度摇摆"。船舶横摇与纵摇会让箱内未充分限位的部件来回窜动，即使幅度不大，累积数天后也可能造成磨损。因此船运前必须做一次"限位复核"：所有型腔间隙用软质泡棉填实，绑带张力复检，可拆卸件（护盖、定位块、工具包）全部单独固定。箱体在船上的放置位置应避开舱口与舷侧受浪区域，底部垫木架空防止积水浸泡，并远离缆绳与系固链条的受力路径。

吊装方面，箱体吊点必须与结构承力路径一致，使用带护套吊带并控制起吊角度在 60° 以内；海上吊装受船舶摇摆影响，建议加装溜绳控制摆动方向，禁止人员在悬吊箱体下方作业。标识按 GB/T 191 与 GB/T 13384 执行，至少包含"向上""怕湿""易碎""重心""吊点"以及箱号、件号、净重、毛重；含声学件的箱体应额外标注"声学面禁压"并注明方向，便于装卸人员识别。带轮箱体在船上应锁轮并加防滑垫，甲板存放时用绑扎带固定到船体结构上。

箱体周转、清洁与海洋项目备件管理

海洋项目的箱体往往随船多年，返库清洁做得好不好，直接决定下一航次的防护效果。返库流程建议固定为：打开箱体后立即判读湿度指示卡并记录；取出器材检查声学面与连接器有无污损；用清水冲掉箱体表面盐渍并擦干，重点清理密封槽、锁扣与平衡阀周边；检查密封条有无硬化、开裂与永久压扁；检查铰链有无松动、锁扣弹力是否正常；确认内部无残留油污后晾干再封箱。清洁方式可参考防护箱清洁与保养的标准流程，但海上工况应提高清水冲洗与干燥的频次。

海洋项目的备件管理还有一个特有要求：换能器与缆接头的返修周期长，往往需要提前备货，因此箱体数量、内衬编号与备件台账必须一一对应，避免"有箱无件"或"有件无箱"。JUNZHIJIA 在海洋声学项目中按型号提供内衬编号图、随箱清单与状态记录卡，支持 OEM/ODM 贴牌、按型号配密封件与备件包，并可按客户指定标准（GB/T 4857、ISTA、ASTM D4169 或 MIL-STD-810H 方法）出具运输测试报告与材质说明，便于把运输防护纳入装备质量记录体系。周转次数多、存放环境差的箱体建议每年做一次密封性抽检与内衬压缩变形检查；防护箱的经济寿命通常按 5–8 年估算，更合理的方式是结合检测结果动态判定，相关方法见防护箱使用寿命评估。

常见问题 FAQ

问：换能器声学面能不能贴保护膜或缠保护带？

答：可以贴低粘保护膜，但不能缠普通胶带。低粘保护膜（如静电吸附型 PE 膜）在不留残胶的前提下能挡住粉尘与轻微擦碰，装机前揭除即可；普通压敏胶带的问题是残胶难以彻底清除，残留的胶层会形成局部声阻抗突变，在声学复测时表现为灵敏度或指向性异常，而且清理残胶往往需要溶剂，溶剂又可能伤害透声层。正确做法是三层防护：声学面先贴低粘保护膜，再加无粉软质保护套，最后在型腔中悬空避空。若对表面清洁度要求极高，可在保护套内加一层无尘布。需要注意的是，任何贴附动作都应在清洁台面进行，手指不要直接接触辐射面，因为皮肤油脂同样属于污染源。装箱前还应记录保护膜型号与贴附日期，便于追溯。

问：声呐器材的箱体到底该选 IP67 还是 IP68？

答：取决于运输工况，而不是取决于器材本身的水密等级。IP67 覆盖完全防尘与 1 m 水深 30 min 的短时浸水，足以应对雨中装卸、码头积水与甲板溅水；IP68 适合小艇驳运、可能落水或需要在甲板长期露天存放的场景，但其试验条件由厂家约定，选型时必须问清具体水深与时长，不能只看"IP68"这个标记。另一个常被忽略的连带影响是重量与开箱难度：IP68 箱体通常壁厚更大、锁扣更强，自重增加会改变吊装与人工搬运方式，开箱也需要更大的瞬时力，因此若器材对湿度敏感还应同时评估压力平衡阀方案。实操上推荐先按运输路线分段列出最恶劣工况，再按最恶劣工况确定等级，同时把密封条材质提高到耐海水与耐紫外级别。

问：基阵能不能分节装箱，分节会不会影响声学性能？

答：可以分节，但必须建立"分节与复装"的可追溯规则。机械装配式基阵分节后，各节的阵元与骨架是独立的，运输中不会相互影响，风险主要在两处：一是装配面（定位销孔、结合法兰）在运输中磕碰，导致复装后拼装面错位；二是分节编号混乱，复装时顺序搞错。做法是每个装配面加装保护盖，分节单独限位固定，箱内随附分节编号图，并在到货后测量阵元间距与拼装面平面度，偏差控制在 0.5 mm 与 0.3 mm 以内（典型值，具体以设计公差为准）。整阵硫化的一体式基阵不建议分节，因为分节意味着切断或破坏硫化结构，属于不可逆损伤。分节方案应写入技术协议，明确责任边界。

问：声呐电子机柜单元为什么要加减振器，普通泡棉不行吗？

答：泡棉负责吸收冲击，减振器负责衰减持续振动，两者作用频段不同，谁也替代不了谁。机柜内部的板卡最怕 5–20 Hz 的低频持续振动，这个频段正是公路与海运摇摆的能量集中区，也是泡棉几乎透明（既不振也不隔）的频段；钢丝绳减振器或橡胶减振垫正是针对这一段设计的。工程上常把两者叠加使用：机柜四角装减振器形成弹性悬挂，机柜与箱体之间的剩余空间用泡棉填实以防冲击撞壳。要注意的是减振器不能被刚性连接旁路，机柜与箱体之间不应再有直接的螺栓或支撑接触，否则振动会沿刚性路径直接传入。减振器的选型需按机柜重量与安装点数计算，安装后用手推应有明显弹性回摆。

问：拖曳缆的弯曲半径具体怎么确定，盘放多大合适？

答：以厂家规格书为准，规格书没写时再按经验公式估算，并留安全余量。拖曳阵缆与含光纤的复合缆对弯曲最敏感，经验值通常取不小于缆径的 20 倍，部分细径或含光纤的缆要求更大；普通信号缆与电源缆可放宽到 10 倍缆径。除了半径，还有两个常被忽略的限制：一是缆的盘放层数，层间压力过大会压扁护套，建议单层或少层盘放并加层间隔离片；二是温度，聚氨酯护套在低温下变硬，冬季室外装卸应先回温再盘绕，且不得在低于厂家规定的最低使用温度下强行弯曲。到货验收应测通断与绝缘电阻并留档，作为后续故障判定的基线；若缆体曾受明显挤压，即使测试正常也建议记录外观状态。

问：盐雾腐蚀在箱体上怎么防，验收时看什么？

答：防的重点是材质、隔离与维护三步。材质上箱体金属件优先选 316 或 316L 不锈钢，铝件做阳极氧化；隔离上不同金属接触面加尼龙或聚四氟垫圈，螺栓涂防咬合剂，避免电偶腐蚀通路；维护上每次随船返库后用清水冲盐并擦干，重点清理锁扣、铰链与平衡阀周边。验收建议按 GB/T 10125 做中性盐雾试验，96 h 内金属件与锁扣不应出现功能性腐蚀或点蚀，同时检查镀层有无起泡剥落。日常检查还有一个简单有效的方法：观察锁扣与铰链缝隙处有无白色或绿色盐类结晶，结晶出现说明清洗不到位。对于在甲板长期存放的箱体，垫木架空与通风比任何涂层都更有效。

问：到货后一定要做声学复测吗，做哪些项目？

答：建议做，并把复测值与出厂基线一起写入运输记录。换能器最经济的筛查手段是导纳（阻抗）测试，用便携式阻抗分析仪测谐振频率、谐振阻抗与电容值，与出厂值比对即可发现陶瓷堆栈开裂、进水或声学面损伤等多数异常；有条件时再做自由场灵敏度抽测与指向性检查，基阵则加测阵元一致性与拼装面平面度。这一套的逻辑是：声学性能的微小变化在电学参数上往往有先兆，导纳曲线偏移通常先于灵敏度超差出现。复测应在常温下静置后进行，避免温度差异造成的测量漂移。若不具备自由场条件，导纳比对可作为筛查，异常件再送试验室做完整测试。

问：JUNZHIJIA 能为声呐与海洋声学项目提供什么？

答：围绕换能器、基阵、电子机柜与拖曳缆接头，JUNZHIJIA 提供从内衬设计到交付文件的完整配套。结构与内衬方面，按客户三维模型设计声学面悬空型腔、基阵分舱定位块、机柜减振安装位与缆卷筒固定结构，并按需选用防静电或耐海水配方材料；箱体方面提供改性 PP、ABS 或滚塑 LLDPE 箱型，配 316 不锈钢金属件、防水透气型压力平衡阀与耐海水密封条；文件方面可出具内衬图与材料清单、密封等级与压缩量说明、按 GB/T 4857、ISTA 或 ASTM D4169 编制的运输测试报告、GB/T 10125 盐雾验证摘要，以及装箱清单与内衬编号图。同时支持 OEM/ODM 贴牌、按型号配密封件与备件包，并可根据项目批量建议整体开模或"标准箱体 + 可换型内衬"的平台化方案，兼顾成本与定位精度。

结语与相关阅读

声呐换能器部件的运输防护，核心是把三条不可逆的损失链掐断：声学面靠"只与软质材料接触、全程悬空"保住声学性能，水密结构靠防冲击、防磕碰与可判读的进水痕迹保住可靠性，金属件靠材质升级与电偶隔离挡住盐雾腐蚀；电子机柜与拖曳缆则靠减振与弯曲半径控制，避免那些"开机正常、下潜异常"的隐性损伤。箱体按运输路线最恶劣工况确定 IP 等级，配合压力平衡阀、干燥剂与湿度指示卡组成完整的湿气管理体系。方案是否有效，最终要用到货声学复测数据与盐雾、振动试验结果来说明，把这些条款写进技术协议，运输风险就从"运气"变成"可验收项"。
