可堆叠容器的止口间隙做 0.4 mm 会不会太松？

答：不会。0.4 mm 是单边值，两层总间隙 0.8 mm，正好吃掉注塑与低温收缩的差值。压到 0.3 mm 以下，零下 10 ℃ 开盖要借工具。

壁厚加到 3.5 mm 是不是更抗压？

答：提升有限。三层堆码 30 天的盖面变形只从 1.1 mm 减到 0.8 mm，周期却从 78 s 涨到 105 s。

盖面加强筋为什么要交叉？

答：单向筋平行方向仍是平板。井字筋让两个方向都有支撑，位移从 2.4 mm 再降到 1.3 mm，且不占堆码高度。

锁扣能不能当捆扎点用？

答：不能。锁扣只约束盖与箱口的分离，方向垂直箱口。捆扎带张力是横向的，会把扣座拉偏，密封条先失效。

脚垫一定要二次注塑吗？

答：不一定。一体 PP 凸台在室内周转、不超过三层时够用；频繁叉运或地面粗糙时，TPU 脚垫更值。

可堆叠容器的结构与工艺：5个关键点

快速答案：可堆叠容器能不能叠稳，看五处结构的工艺落点：止口与定位柱决定层间咬合，壁厚与筋厚比决定注塑后会不会缩，盖面筋走向决定跨中挠度，锁扣与捆扎点决定力往哪传，脚垫决定接触面积。这五项定完，层数才有讨论前提。

一、可堆叠容器的层间定位靠哪三处结构

箱盖与箱身合模后留出的那圈环形台阶叫止口，同时管三件事：盖与身对中、层与层对中、接缝抗扭。止口高 8 mm、单边间隙 0.4 mm，是注塑件里比较稳的一组值：压到 0.3 mm 以下，环境从 20 ℃ 降到零下 10 ℃ 时收缩量足以把盖咬死；放到 0.6 mm 以上，叉车一次急停上层就整体前移。

第二处是定位柱。顶面四角立四只直径 12 mm、高 5 mm 的短柱，底面开锥角 90 度凹坑，坑口比柱大 1 mm 起导入作用，收紧段只有最后 2 mm。第三处是底角锥台，与上层盖面凹槽对位，把水平力传到箱角而不是箱壁中段。三种形式常被混用，模具代价差得远，公差方向也容易打架。

定位形式	模具与工艺要求	关键尺寸	适用情形
环形止口	盖与身共用模架，同轴度 0.2 mm 以内	止口高 8 mm，单边间隙 0.4 mm	中小型箱，需要防尘
四角定位柱	顶面加斜顶或滑块，柱根避开熔接线	直径 12 mm 高 5 mm，坑口放大 1 mm	底面较大的箱型
底角锥台配凹槽	底模加深，锥面抛光到 Ra0.8	锥角 90 度，锥高 4 mm	需要叉运的整垛

二、壳体壁厚与筋厚比怎么定

壁厚不是越厚越抗压。主体壁厚定在 2.8 mm 时，侧壁在 1 m 跌落与三层堆码两种工况下都还有余量；加到 3.5 mm，刚度只涨一成多，重量涨两成半，冷却时间却与厚度平方成正比，周期从 78 s 拉到 105 s。650 吨机台一天开机二十小时，就是两百多件的产能差。

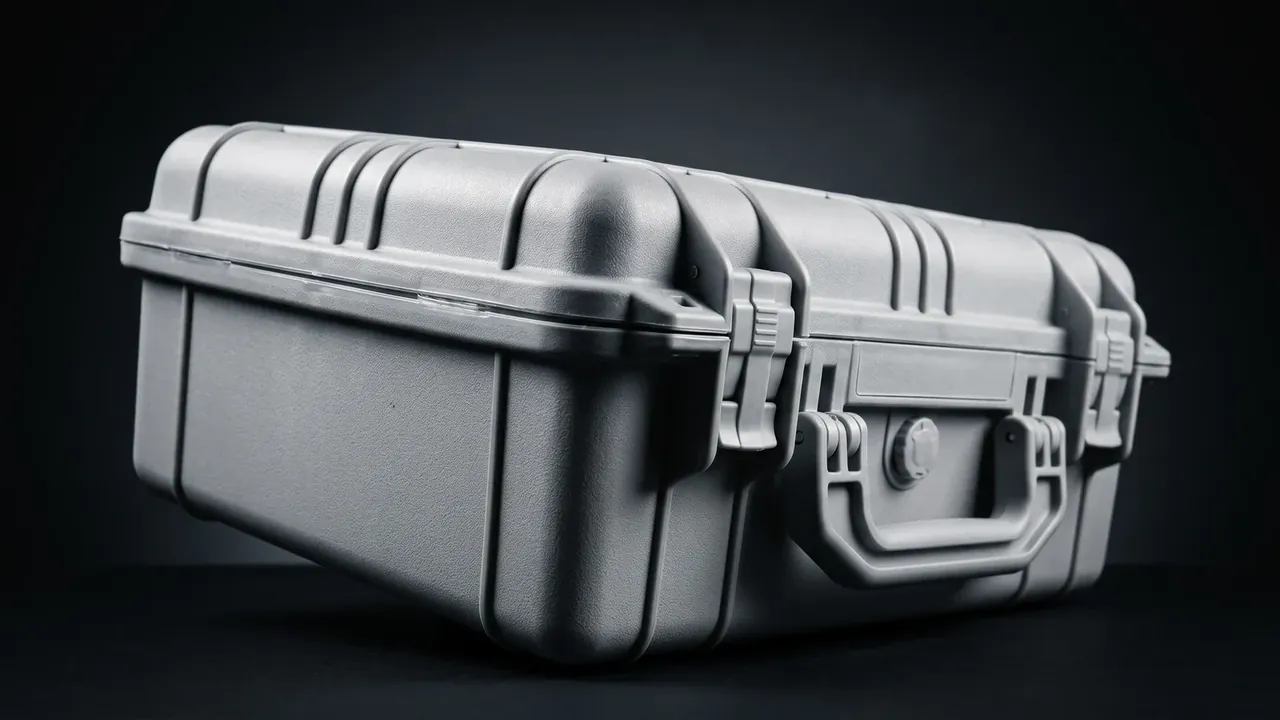

可堆叠容器：灰色箱体闭合横置，箱盖沿纵向排布四道加强筋，端面模压提手旁有一个圆形阀盖，箱角处可见搭扣压紧

筋厚与壁厚的比更关键。筋根取壁厚的 0.6 倍即 1.8 mm，是缩痕与充填的折中：到 0.7 倍，筋根背面出现缩痕，那片凹陷正好落在堆码接触面上；降到 0.5 倍，熔体到筋末端已降温，筋只剩半截。

脱模斜度必须写进图纸：外壁 1 度、内壁 1.5 度、筋侧 0.5 度。斜度不足时顶出会把箱壁拉白，白化位置强度只有原来六成。转角一律 R8 以上，尖角处应力集中系数能到三倍。

主体壁厚	单箱重	成型周期	三层堆码 30 天后的盖面变形
2.4 mm	4.6 kg	66 s	1.9 mm
2.8 mm	5.3 kg	78 s	1.1 mm
3.2 mm	6.2 kg	92 s	0.9 mm
3.5 mm	6.8 kg	105 s	0.8 mm

从 2.8 mm 加到 3.2 mm，变形只少 0.2 mm，周期却涨近两成。可堆叠容器的壁厚通常停在 2.8 至 3.0 mm，靠筋和转角补刚度。

三、盖体承载与加强筋的走向

箱盖是整垛里唯一横跨两支座的板。支座在长边两端，板的跨度几乎等于箱长；挠度与跨度三次方成正比，把筋顺着短边排、让跨度落到箱宽，同样筋量下挠度能降到四分之一。

筋要交叉成井字。单向筋只在垂直方向有效，平行方向仍是平板，受压会从两条筋之间鼓出来。盖面筋高 6 mm、厚 1.8 mm、间距 90 mm，中央 500 N 下位移从平板的 4.2 mm 降到 1.3 mm。

筋到止口边必须留 3 mm 让位。筋端顶到止口，盖面受压时把止口挤变形，上层箱底落不到台阶上，算好的 8 mm 只剩 5 mm。改模时省掉这一刀，试模时单箱看不出来。

盖面结构	中央 500 N 下的位移	占用的堆码高度
平板盖 3.0 mm	4.2 mm	0
单向筋 6 道	2.4 mm	0
井字筋高 6 mm	1.3 mm	0
拱形盖拱高 12 mm	1.1 mm	12 mm

拱形盖刚度最好，但凸起吃掉 12 mm 堆码高度，四层就是 48 mm，装柜正好卡在限高上。可堆叠容器更多用井字筋。

四、锁扣与捆扎点的受力分工

锁扣只做一件事：把盖压在箱口上。单只保持力约 450 N，两只对称布置在长边，扣合面对齐误差要在 0.3 mm 以内，靠盖与身共用一副模架和一套定位销保证，换模不能只换一半。

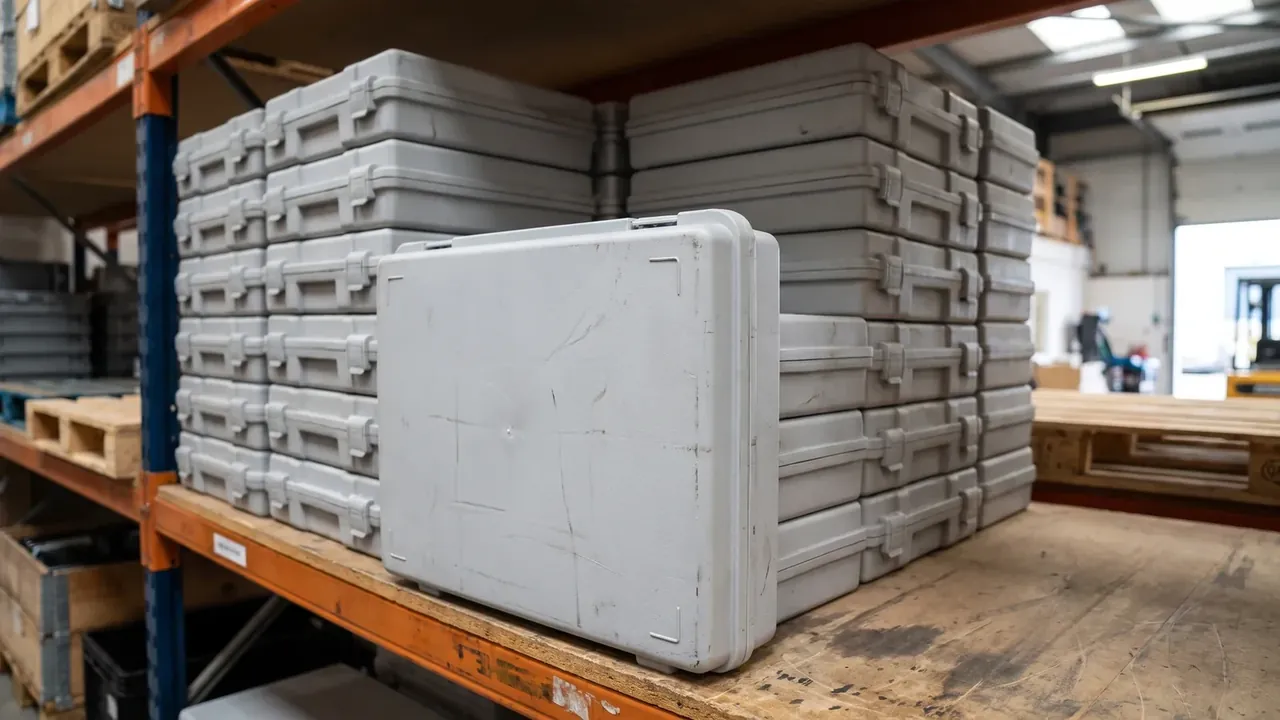

可堆叠容器：灰白色箱体在橙色横梁货架上叠放八层，每箱正面对开两只搭扣，旁边是木托盘，远处可见叉车

锁扣不管层间。整垛横移时层间的力由止口与定位柱承担，锁扣只承受盖与箱口的分离力。把捆扎带压在锁扣上是最常见的错误：带子收紧，扣座被拉偏，密封条压不实，防水先失效。

捆扎点要做在箱体上。两侧各留两道浅槽，深 2 mm、宽 25 mm，带子贴槽走就不会滑到止口。350 N 张力下箱壁变形不超过 0.8 mm；没有槽时到 2.1 mm，止口被挤得合不拢。

五、底部承压与脚垫的成型方式

箱底不是整面着地。底面注塑收缩后微微内凹，四角先着地、中央悬空是最常见的形态，按整底面积算承压会高估三倍以上。这也是同一只箱在平板测出的层数，到水泥地上达不到的原因。

做法分两类。一类是二次注塑 85A 邵氏 TPU 脚垫，直径 34 mm、高 3 mm，满载压缩 1.5 mm，磨穿后可整只换；一类是一体成型 PP 凸台，省一道工序，但硬碰硬，堆到第四层会磨出粉。箱底中间留 2 mm 反拱，满载时中间才落地。

底部形式	接触面积占比	摩擦与磨损	工艺代价
四只一体 PP 凸台	约 3.6%	中等，长期摩擦出粉	一次成型，无附加工序
四只 TPU 二次注塑脚垫	约 3.6%	高，磨穿可单只更换	多一道二次注塑与治具
整底加筋落地	约 72%	高，但沟槽积尘难清	底模加深，冷却时间加长
四角可拆垫块	约 2.9%	高，单件可换	装配件，需长期备件

占比小不等于不好：接触面在四角，压强高但传力路径短，力直接进箱角立柱。要避开的只是接触面落在箱壁中段薄区。

结论

五个结构点其实是同一条力路：脚垫把载荷收进箱角，箱角经壁厚与转角传到箱口，止口与定位柱把力交给上层，盖面筋把跨中弯矩摊开。工艺上的每个数字都在为这条路径让路，壁厚让给周期，筋高让给限高。把这条力路在图纸上走通，可堆叠容器才真的能叠。

本文仅讨论容器（箱体）侧的规格与设计含义，不涉及箱内物品的任何操作、装填或使用事项。
