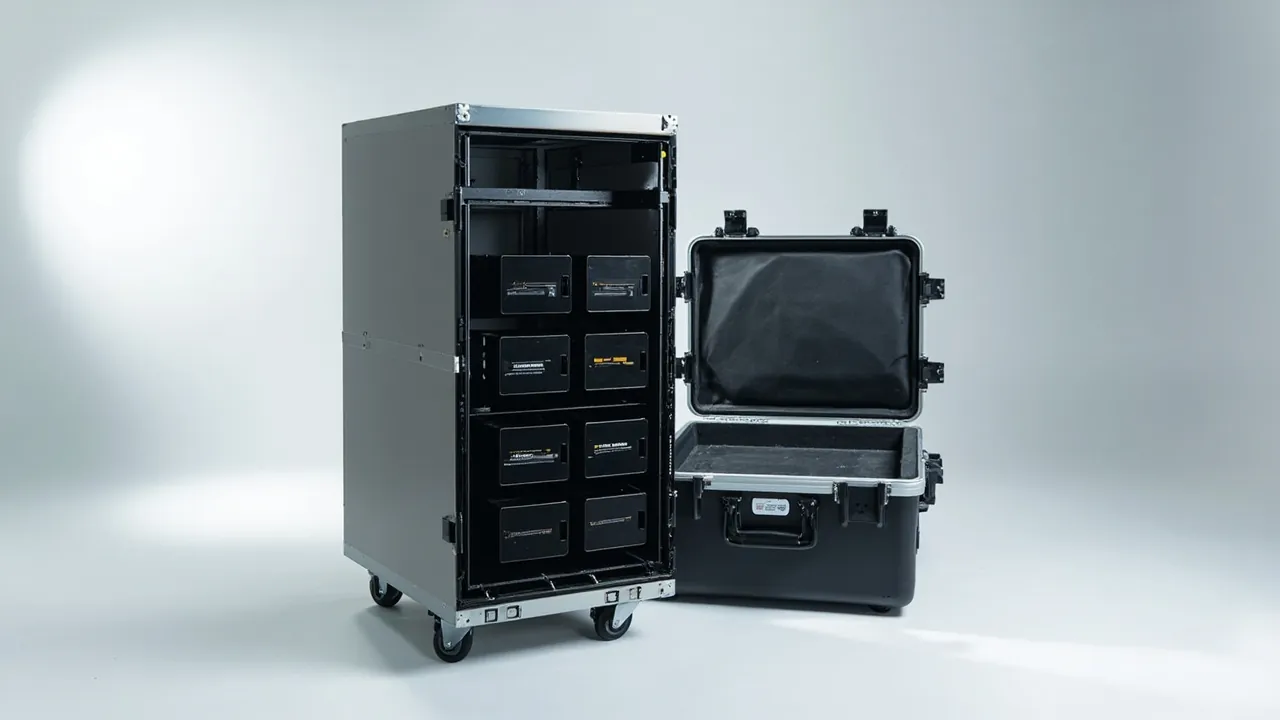

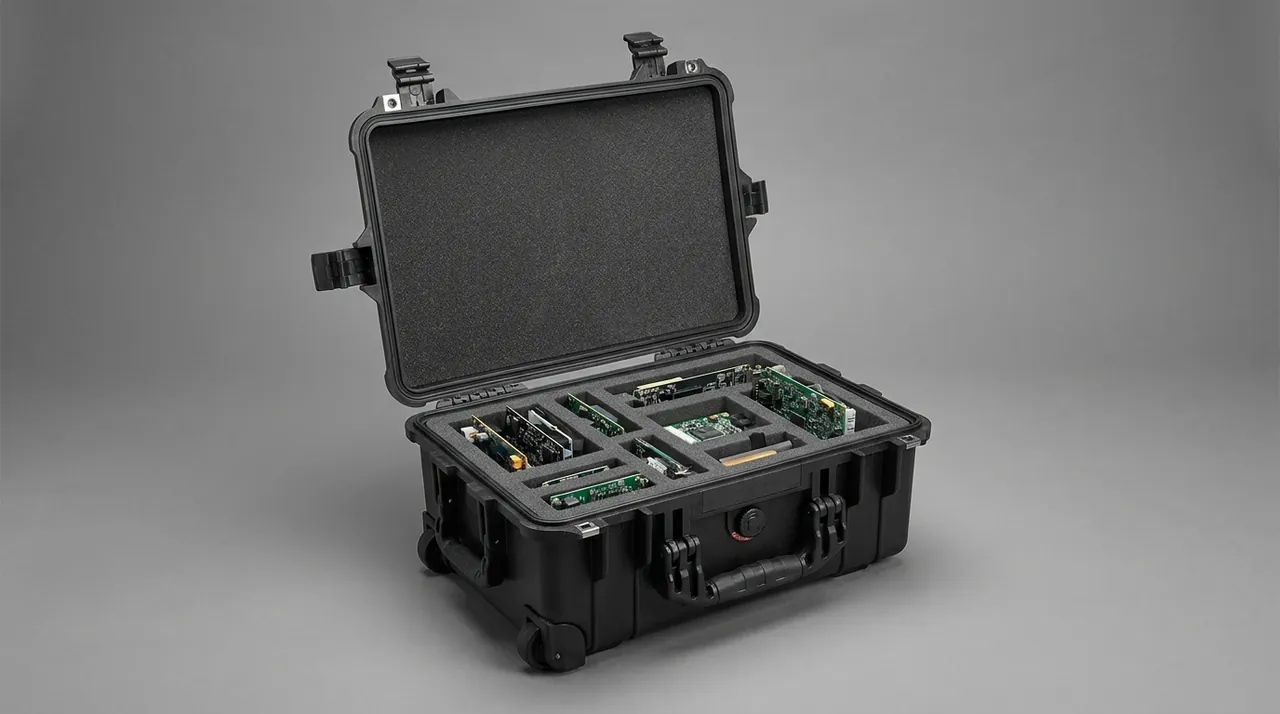

UPS 电池柜部件箱：电芯与模块部件防护

UPS 电池柜的部件运输，危险源和普通工业件完全不是一回事。一颗容量几十安时的电芯，在端子被金属异物跨接的瞬间就能释放足以熔断导体的电流；一次箱内跌落造成的隔膜挤压，可能在数周后演变成热失控。也就是说，电池部件包装的核心指标不是"抗摔"，而是绝缘、防短路、荷电状态与冲击这三件事同时被管住，并且每一件都有可核查的证据。

本篇写给做 UPS、储能柜、直流电源系统的成套厂、集成商与运维采购人员。我们按"风险源—材料—结构—试验—验收"的顺序，拆解电芯、模组、连接母排、BMS 采样线束和柜内开关件的包装要求，给出可落地的做法与检验清单，并说明 JUNZHJIA 在这类带电部件包装上的定制配合方式。文中涉及的法规条款请以最新有效版本为准，实际发运前建议与具备危险货物资质的承运方复核。

目录

• 电池部件为何不能用通用包装思路
• 风险视角下的四类运输风险
• 危险货物法规与 UN 38.3 的基本约束
• 端子绝缘与短路防护的落地做法
• 荷电状态（SOC）管理与运输安全
• 模组与电池架的结构限位
• 绝缘性能的保持与复测
• 静电防护与电化学腐蚀控制
• 温度窗口与热管理
• 内衬与外壳材料选型
• 防护等级、环境试验与法规引用
• 到货检验、入库与上架衔接
• 定制开发与批量供货能力
• 常见问题 FAQ
• 结语与相关阅读

电池部件为何不能用通用包装思路

通用木箱加泡沫的逻辑假设是"只要不撞坏就行"。对电池部件来说，这个假设漏掉了三个致命环节。第一，金属工具、螺钉、甚至包装箱上的钉子在箱内移动时可能跨接端子，形成外部短路。第二，泡沫与塑料内衬在反复摩擦中积累静电荷，放电能量足以损伤 BMS 采集板与电芯保护电路。第三，电芯是化学体系，机械冲击造成的内部损伤不会像金属件那样立刻开裂，而是先潜伏、后失效。

因此电池部件的包装设计必须先满足电气安全约束，再谈缓冲性能。顺序颠倒就会出现"箱子很结实、但打开时模组已经短路烧蚀"的情况。业内常见做法是把电芯与模组按"带电、怕短路、怕热"三个属性重新归类，然后逐类定义包装要求：带电件强调绝缘与隔离，怕短路件强调端子的独立保护，怕热件强调温度窗口与热隔离。

从成本角度看，电池包装的单位价值远高于普通工业件，一次运输事故的损失包含部件损坏、现场停工、保险理赔与合规追溯四部分，其中后两项往往超过部件本身的价值。所以"多花一点在绝缘与隔离上"是回报率最高的投入，而不是可省的成本项。若你的项目中同时包含液冷部件与电池部件，两类包装的洁净与绝缘要求可以合并评估，相关思路见 数据中心制冷部件箱。

风险视角下的四类运输风险

把风险整理成四类，便于对应措施与验收指标。

短路风险：端子裸露、异物进入、模组间母排搭接。控制手段是端子护套、绝缘隔板与箱内无游离金属件。

冲击风险：装卸跌落、堆码挤压、运输振动使电芯壳体变形。控制手段是限位内衬、跌落试验验证与堆码上限。

热风险：高温环境加速老化，低温下电解液性能下降；异常内短路则可能发展为热失控。控制手段是温度窗口管理与热隔离设计。

绝缘与静电风险：绝缘距离被压缩导致爬电，静电放电损伤 BMS 与保护电路。控制手段是绝缘件选型、接地结构与耗散材料。

危险货物法规与 UN 38.3 的基本约束

锂电池属于危险货物，运输受国际与国内规则的双重约束。几个必须知道的基本点。

UN 38.3：联合国《试验和标准手册》第 38.3 节规定的锂电池运输安全试验，包含高度模拟、温度循环、振动、冲击、外短路、撞击、过充与强制放电等项。它是锂电池可以进入运输环节的前置条件，通常由电芯或电池制造方完成并提供试验摘要。

联合国编号与包装指令：单独运输的锂离子电芯与电池组通常对应 UN 3480 / UN 3481，包装需满足相应包装指令的要求，涉及包装等级、数量限制与标记。若电池被装在设备中或与设备同包，适用条件不同。

多式联运规则差异：公路（ADR）、铁路（RID）、海运（IMDG）与空运（IATA DGR）在荷电状态上限、包装标记与文件要求上各有差异，空运通常对荷电状态有更严格限制。可参考 ADR/IMDG 危险货物运输包装要点。

破损与召回电池：已损坏、可能破裂或可能因安全原因召回的电池，通常有更严格的包装与申报要求，不应按常规件处理。

需要强调的是，包装箱本身是"包装件"的一部分而非全部。防护箱解决的是机械、绝缘与隔离问题，而法规符合性还涉及标记、文件、荷电状态与承运人接受条件，两者必须并行推进，不能相互替代。

端子绝缘与短路防护的落地做法

这是电池部件包装里最容易被低估、也最容易做出差异化的一环。可执行的做法如下。

第一，端子逐个保护。极柱应加装绝缘护套或绝缘帽，材料需耐电解液、耐温并在运输温区内不发脆。护套不能只包住端面，应覆盖到极柱根部，避免侧面被金属件搭接。

第二，模组之间与模组与箱壁之间加绝缘隔板。隔板材料应具备足够的耐电压与耐穿刺性能，且边缘无毛刺。隔板尺寸应大于模组投影面，防止位移后露出金属边缘。

第三，清除箱内所有游离金属件。螺钉、垫片、母排、工具一律单独装袋并固定在非电池区域，不得与电芯混放。箱内不得使用金属拉伸膜、金属化标签或金属扎带。

第四，连接母排单独包装。母排属于导体，且常带尖角，应单独设位、加护角，并与电芯区域物理隔开。

第五，箱内不得出现可能形成导电路径的湿气或导电粉尘。若运输环境湿度高，应加干燥剂并考虑密封等级。

荷电状态（SOC）管理与运输安全

荷电状态是锂电池运输中最容易被忽略的参数。荷电状态越高，短路或机械损伤后的能量释放越剧烈；多数运输规则对荷电状态设定了上限，空运尤为严格。因此包装方案应与出货状态绑定。

把荷电状态写进出货规格：明确出货荷电状态范围与测量方法，并在包装外箱与随货文件中标注，便于承运人与收货方核对。

把荷电状态与包装验证绑定：若项目允许较高荷电状态，则包装的抗冲击与隔绝要求应相应提高，试验严酷等级也需要上调。

把荷电状态与开箱流程绑定：高荷电状态的部件到货后应先做外观与绝缘检查，再接入系统；接入前应确认端子无变形、无异物、无烧蚀痕迹。

此外，若部件在运输中长期处于高温环境，应评估高温对荷电状态与寿命的影响，必要时在包装内配置温度记录标签，用于事后判断是否超出允许窗口。

对需要现场组装的模组，建议把荷电状态记录、绝缘测试记录与包装箱编号绑定，形成从工厂到机柜的连续档案，这一做法在数据中心与变电站项目中同样适用。

模组与电池架的结构限位

电池模组通常呈现"质量大、外形规则、内部不可见损伤"的特点，因此结构设计的重点在于限制自由度与避免局部应力集中。

底面连续支撑：模组底板应得到连续或密排点阵支撑，避免只在四角支撑导致壳体中部悬空。悬空段在振动下会产生二次变形，进而挤压电芯。

侧向限位：模组四周应有限位结构，允许的横向位移量以毫米计，通常在 2 毫米以内。可使用刚性挡块配合柔性衬垫，兼顾限位与缓冲。

层间隔离：多层堆码时，层间必须设置刚性隔板承受上层重量，不能让下层模组直接承压。堆码层数应经过堆码试验验证，不宜仅凭经验确定。

电池架与导轨件：若随箱发运电池架、导轨、立柱等结构件，应作为独立分区分装，与电芯区域之间保持足够的绝缘距离与机械隔离，避免结构件在运输中倒向电芯。

可拆卸分区：当同一批次包含多种模组规格时，可采用 可拆卸隔板系统 的分区思路，用调节件覆盖不同尺寸，减少专用模具数量。对于批量稳定的型号，则建议按模组外形做贴合内衬，参考 定制内衬加工流程。

绝缘性能的保持与复测

绝缘是电池系统的生命线，而运输恰恰是绝缘性能最容易退化的阶段。退化的原因主要有三类：绝缘件被划伤或压伤，绝缘距离因位移被压缩，以及湿气或导电污染物搭桥。

设计阶段的措施：按系统电压等级确定绝缘距离与爬电距离，并在此基础上留出运输位移的余量。绝缘隔板的尺寸应在最不利位移状态下仍能覆盖导体投影。箱内不得使用能产生导电碎屑的材料。

材料阶段的措施：绝缘件需确认耐电压等级、耐温范围与阻燃等级。对 UPS 与储能柜中的低压开关与保护器件，选型可参照 GB/T 14048（低压开关设备和控制设备）的相关要求；外壳与绝缘件的阻燃性能可参照 UL94 等级表述。

到货阶段的措施：按系统要求复测绝缘电阻，并记录环境温湿度。若测试值接近限值，应排查是否受潮，而不是直接判定部件损坏。对高压系统，还应按规程做耐压试验。测试设备与线缆的连接应遵循绝缘与静电防护作业要求，可参考 防静电屏蔽箱 中关于静电作业环境的描述。

静电防护与电化学腐蚀控制

UPS 电池系统中含有 BMS 采集板、通信模块与保护电路，这些电子部件对静电放电敏感。同时，电池系统的金属件多为铜、铝与镀镍件，在潮湿与电位差共同作用下存在电化学腐蚀风险。两类问题常常同时出现。

静电防护的可行做法有三条：内衬采用表面电阻受控的耗散材料，典型区间为 10⁴–10¹¹ Ω；箱内设置接地片，便于在拆包工位接地；外露的采样线束连接器加装耗散型护套。若项目有明确要求，可按 ANSI/ESD S20.20 的思路建立包装与拆包作业规范。

电化学腐蚀的控制要点是阻断电解质。具体包括：不使吸湿材料长期保持湿润；不使用可能释放酸性物质的纸质或木质填充物；异种金属接触面之间增加绝缘隔离；运输后在通风干燥环境静置再上架。

需要提醒的是，金属化防静电袋虽然静电指标好，但其金属层本身在破损后可能成为导电路径。对电池部件，应优先选择耗散型而非屏蔽型包装，并确认包装材料不会与端子形成意外跨接。

温度窗口与热管理

电池的性能与安全都强依赖温度。运输阶段的温度管理目标有两个：避免超出允许窗口，以及避免剧烈的温度循环。

温度窗口：以电芯或电池制造方给出的运输温度范围为准，并在包装外箱标注。若运输路线经过极端高温或低温地区，应评估是否需要保温或隔热设计。

温度循环：反复的温度循环会加剧凝露与材料老化。可参考 极端温度环境用防护箱 中关于低温脆化与高温软化的处理方式，选择在目标温区内保持性能的内衬与密封材料。

热隔离：若同箱混装不同批次的电芯或新旧模组，应考虑发热差异，避免异常发热件对相邻件形成热影响。

温度记录：对长距离或高价值运输，建议在箱内放置温度记录标签，到货时读取并归档。这一记录在出现性能争议时是关键证据。

热失控的边界：必须明确，防护箱无法阻止电芯本体缺陷引发的热失控，其作用是降低由机械损伤、外部短路与静电导致的诱发概率。任何宣称"防热失控"的包装都应被审慎对待。

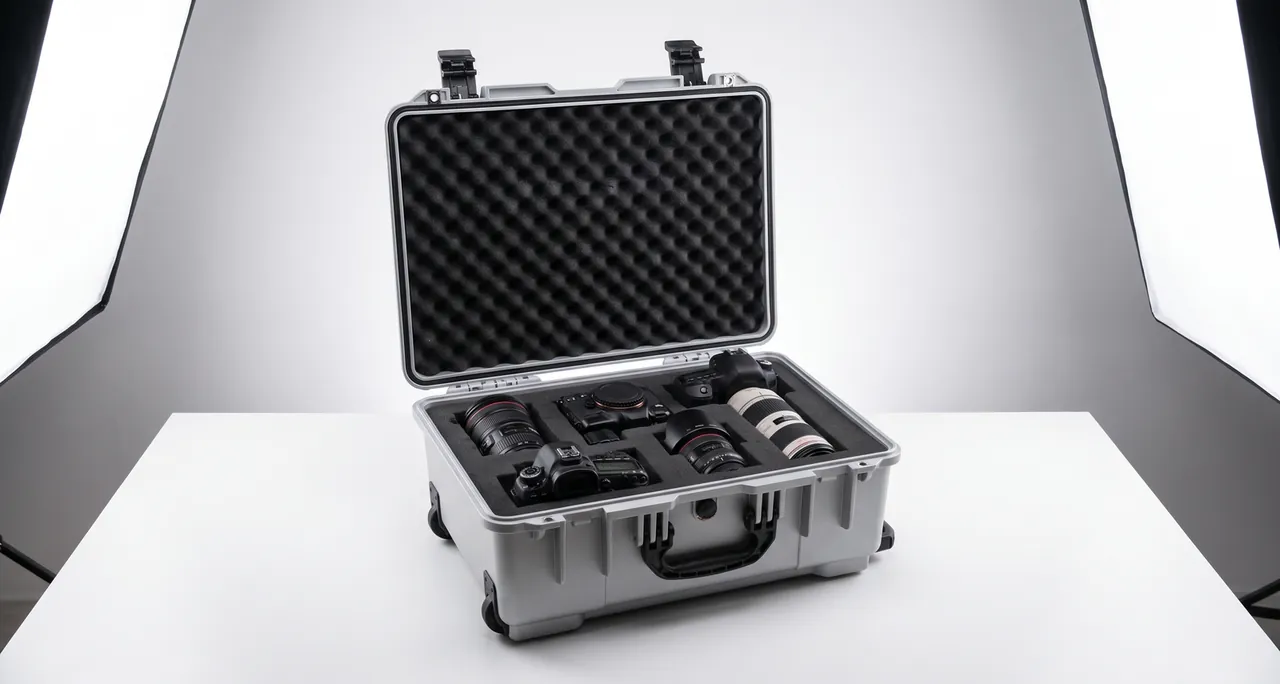

内衬与外壳材料选型

电池部件对内衬的要求与液冷部件不同：绝缘优先，其次才是缓冲，同时要防止掉屑与静电积聚。

外壳材料的选择要点是阻燃与耐温。工程塑料外壳需确认阻燃等级与热变形温度，金属外壳则必须做内部绝缘处理，确保外壳不会与任何带电件导通。若必须使用金属外壳，应在内表面加装绝缘内胆，并把外壳可靠接地设计纳入方案。

对需要长期周转的场景，建议按"外壳长寿命 + 内衬可更换"的思路设计。模具与摊销的评估方法可参考 定制箱体模具成本分析 中的思路，把一次性投入摊到实际周转次数上再比较。

防护等级、环境试验与法规引用

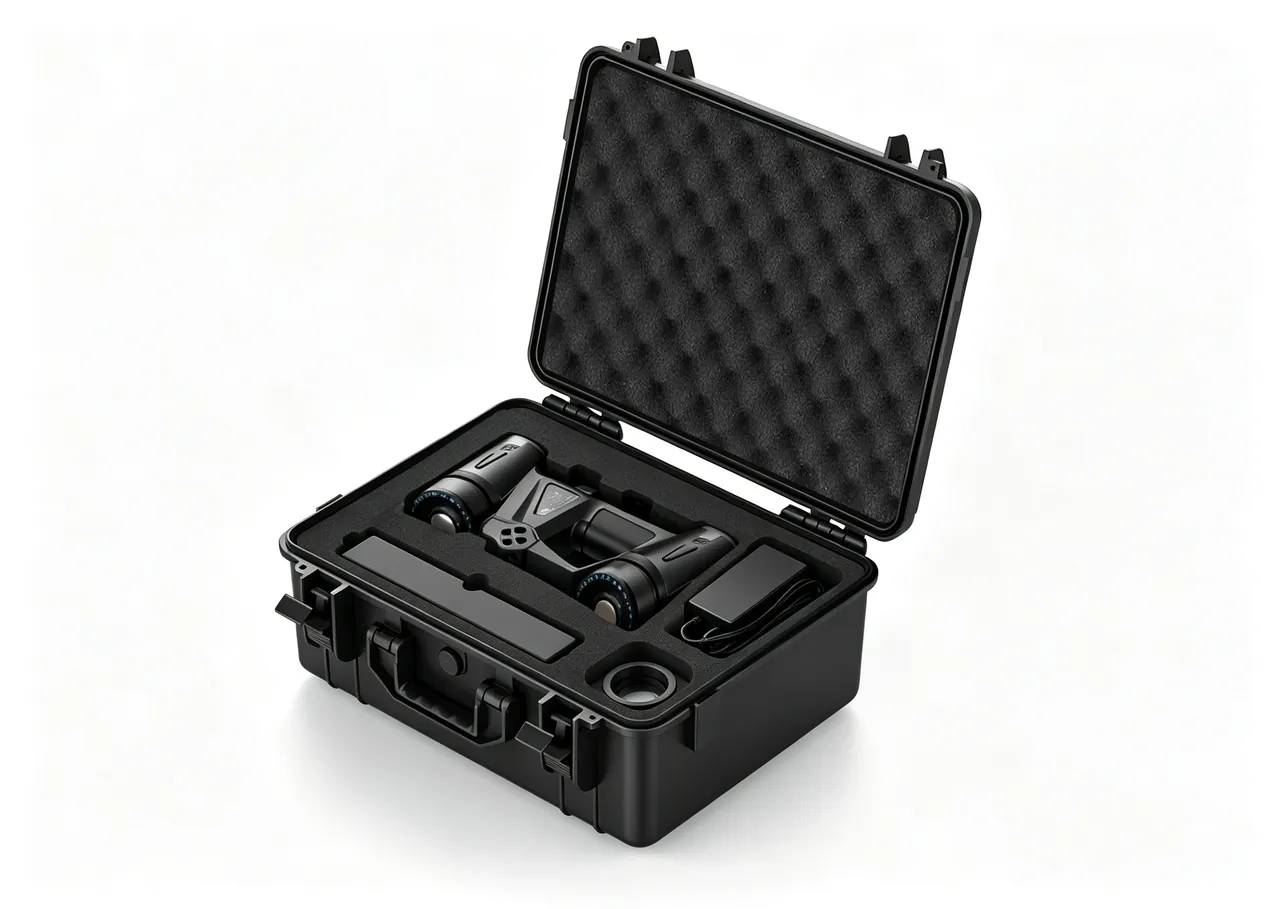

防护等级回答的是防尘防水问题。IEC 60529（对应 GB/T 4208）定义 IP 两位数字，第一位为固体异物防护，第二位为液体防护。电池部件箱常见的误判是"等级越高越好"。

密封等级与荷电状态、运输方式强相关：密封越严，箱内气压受温度影响越明显，需要压力平衡设计；同时密封箱内的湿气一旦无法散出，反而加剧腐蚀。因此建议按运输条件定等级，而不是一律按最高等级。可参考 防水防护箱的 IP 等级选择 与 IP67 防护箱的适用边界 中的选择逻辑。

环境与运输试验方面，可依据 ISTA 程序、ASTM D4169 配送周期或 GB/T 4857 系列开展跌落、振动、堆码与冲击验证，具体流程可见 ISTA 运输试验程序 与 GB/T 4857 运输包装试验。MIL-STD-810H 的方法可作为环境试验依据引用，但须注明它仅代表试验方法，不构成任何军用认证。

到货检验、入库与上架衔接

到货环节是把控风险的最后一道闸门。建议按下述顺序执行，并把结果与包装箱编号绑定归档。

第一步，外观与标识核查：检查外箱破损、倾斜与冲击指示标签状态、危险货物标记与文件齐全性。

第二步，环境适应：按仓库与运输温差确定静置时间，避免在低温件表面直接形成凝露。

第三步，开箱初检：在通风、干燥、无导电粉尘的区域内开箱，作业人员佩戴防静电手环，使用绝缘工具。

第四步，外观细检：检查端子护套是否在位、壳体有无鼓胀变形、有无烧蚀痕迹与异味、绝缘隔板是否错位。壳体鼓胀与异常异味是必须立即隔离的强信号。

第五步，绝缘复测：按系统要求测量绝缘电阻，记录温湿度；必要时做耐压与连接电阻测试。

第六步，入库与上架：合格件按先进先出上架，长期存储件应定期检查电压与外观；不合格件按异常品流程隔离，并追溯同批包装。

定制开发与批量供货能力

电池部件的规格迭代快，包装方案必须具备可调整性。以本类 UPS 与储能电池部件箱为例，客信新材料（广东）有限公司负责生产交付，供货形式含批发直供、代理渠道与出口订单，可根据客户图纸、三维模型或实物样件开发 OEM/ODM 方案，并按合同约定随批提供材料声明、装配记录与出厂检验文件。对带电部件而言，最关键的定制能力是"按端子布局与模组尺寸做绝缘分区"，因为它直接决定到货后是否需要重新做绝缘处理。

询价时建议提供以下资料：电芯或模组的型号、数量、单体重量与总重；外形尺寸与端子位置；出货荷电状态范围；运输方式与目的地；绝缘与阻燃要求；需要的法规文件与检验记录类型。资料越完整，方案一次成型的概率越高。供应商评估的通用框架可参考 如何选择防护箱 OEM 工厂，密封件等配套件的选型可参考 防护箱密封材料对比。

常见问题 FAQ

问：UPS 电池模组可以直接用木箱加泡沫发运吗？

答：不建议，除非做过针对性改造。木箱本身有三个问题：木材可能释放酸性物质、钉子与卡扣属于金属导体、木箱内壁无绝缘处理。泡沫的问题是不防静电且不吸液。若必须使用木箱，至少要做四件事：内衬改为耗散型或加耗散内胆；内部所有金属件包覆绝缘；端子逐个加装绝缘护套；箱内加装绝缘隔板并固定模组。即便如此，仍建议对成品包装做跌落、振动与堆码试验验证，并把绝缘电阻复测写入到货检验。对高荷电状态或大容量模组，应优先选择专用结构箱。无论选择哪条路径，建议把首批发运当作验证批，做全检而不是抽检，让后续决策建立在自己供应链的实际数据上，而不是供应商的承诺上。

问：包装箱真的能防止电池短路吗？

答：可以显著降低概率，但不能替代电池本体的安全设计。包装能控制的是外部短路路径：通过端子绝缘护套阻止金属异物跨接，通过绝缘隔板阻止模组之间与模组对箱壁的搭接，通过清除箱内游离金属件消除内部导体。它不能阻止电芯内部缺陷、制造瑕疵或电解液泄漏引发的内部短路。因此正确表述是"包装用于降低外部短路与机械损伤诱发风险"，而不是"包装可防止短路"。在实际项目中，这一区别会影响责任划分，建议在技术协议中写明包装的功能边界。另外建议区分外部短路与接触不良两种情形：接触不良通常表现为逐步升温，外观上可能出现变色；外部短路则是瞬时发生，一般会留下明显的烧蚀痕迹。两者都与包装有关，但只有后者能通过端子绝缘与隔离直接降低概率。

问：出货荷电状态应该定在多少？

答：应以电芯或电池制造方给出的运输建议范围为准，并同时满足适用运输规则的上限要求。荷电状态越高，短路或机械损伤时的能量释放越剧烈，因此多数规则倾向于较低荷电状态，空运通常限制最严。实务做法是把荷电状态范围、测量方法与测量点写进出货规格，在包装外箱与随货文件中标注，便于承运人与收货方核对。此外要把荷电状态与包装强度挂钩：若客户要求较高荷电状态，包装的抗冲击与隔离要求应相应提高，运输试验的严酷等级也应上调。对需要长期重复发运的项目，建议把荷电状态固定为一个值，而不是每单调整，因为稳定的荷电状态能让包装验证与承运文件保持一致，也更容易通过审核。

问：绝缘电阻复测应该在什么条件下做？

答：建议在受控环境条件下测量，并同时记录温度与相对湿度，因为绝缘电阻对湿度极其敏感。若部件刚从低温环境取出，应静置至与环境温度接近后再测，避免表面凝露造成的读数偏低。测量仪器与导线应满足电压等级要求，接线端子需清洁无污染。若测得值接近限值，第一步不是判定部件损坏，而是排查是否受潮、是否有导电粉尘搭桥，干燥后在相同条件下复测确认。对高压系统，还应按规程安排耐压试验，并由具备资质的人员执行，测量数据应保留原始记录。需要特别提醒的是，刚从低温环境取出的部件立即测量，其读数可靠性最差，因此收货安排应给部件留出回到环境温度的时间，而不是先测再等。若能在发运前测一次并记录，到货数据就有了对照，通常正是这个对照能判断问题出在运输段还是存储段。

问：运输中发现倾斜或冲击标签被触发怎么办？

答：应立即将整箱转入隔离状态，不得直接上架。第一步拍照记录标签状态与外箱情况，保留证据。第二步在隔离区开箱，重点检查壳体有无变形或鼓胀、端子护套是否移位、绝缘隔板是否错位、有无异味与烧蚀痕迹。第三步按系统要求做绝缘电阻复测与必要的电性能测试，并按同批同托盘的思路扩大抽检范围。第四步依据检查结果判定返工、降级使用或报废，并同步通知承运方与保险方。整箱部件在完成判定前不得拆散混入正常库存，避免风险扩散。隔离范围还应覆盖包装本身：在判定签署之前，箱体、内衬与指示标签应与部件一起保留，因为内衬压痕与标签状态本身就是证据的一部分。过早把箱体放行或改用于其他批次，会破坏调查所依赖的记录。

问：BMS 采集板需要单独包装吗？

答：需要，而且应与电芯区域隔离。采集板属于静电敏感件，同时其线束连接器容易在振动中受拉。建议把采集板装在耗散型包装内并单独设位，线束按最小弯曲半径盘放并固定，连接器加装保护帽。若采集板随模组一同包装，应确保它不与金属件接触、不承受模组质量、且不会因模组位移被拉扯。对采样线束，建议在包装方案中标注弯曲半径与固定点，并在开箱流程中检查线束有无拉伤与断芯。还有一点适用于采集板随模组一同包装的情形：模组边缘与板边缘都不能成为受力路径。如果板被夹在模组与箱壁之间，运输中的任何横向位移都会直接传到板上，因此腔体尺寸应设计成由模组与内衬接触，而板不参与受力。

问：为什么强调不能用金属化防静电袋？

答：金属化袋依靠金属层形成屏蔽，静电指标通常很好，但对带电电池部件存在一个隐患：一旦袋体破损或被折叠出金属边缘，金属层可能成为意外导电路径，跨接端子或模组壳体。相较之下，表面电阻受控的耗散型材料更适合电池部件，因为它缓慢泄放电荷而不是形成屏蔽导体，也不会在破损时制造导电尖角。若项目确需屏蔽，应确认包装为内外绝缘的复合结构，并在开箱作业中避免使用金属工具，作业区应具备接地条件。部分项目采用折中方案：内层用耗散型内衬、外层加阻湿膜，既控制电荷路径又限制湿度。采用前需与电池制造方确认相容性，因为若部件带湿装箱，阻湿膜反而会把湿气封在箱内。

问：长期库存的电池部件包装需要注意什么？

答：长期库存的核心是温度、湿度与荷电状态三者。包装上应保持干燥剂有效，按周期检查与更换；库房温度宜稳定，避免昼夜大幅波动导致箱内凝露；按制造方建议定期检查电压并按需补充电。包装本身建议采用可重复开合的结构，避免每次检查都破坏密封，同时保留可追溯的检查记录。若包装内衬在反复开合中出现变形，应及时更换内衬，因为变形的内衬会丧失限位能力，使模组在搬运中位移。对有质量追溯要求的项目，建议将包装编号、检查日期与检查人一并记录。如果同一仓库存放新品与返修件，建议物理分区。返修件的荷电状态、使用历史乃至未发现的损伤都可能不同，混入同一包装池会让后续追溯几乎无法还原。

结语与相关阅读

电池部件包装的难点不在于做得多结实，而在于把"电"的属性管住。端子绝缘、荷电状态、绝缘距离与温度窗口这四项，任何一项缺失都会让一个结构强度优秀的箱子变成无效包装。建议在下一批 UPS 或储能部件发运前，先用本文的检验表做一次内部自检，把不合格项补上，再谈降本。
