电镀生产线部件防护箱：挂具与槽体的运输防护

电镀线的检修与扩产从来不是"把零件装箱发走"这么简单。一条镀铬线停下来之后，槽体里残留的铬酸、硫酸、盐酸混合液会沿着内壁挂垢，PP 板上的焊缝在停机冷缩时发出细小的咔声；挂具从槽里提出时，导电接触点上结着一层镍铬残盐，屏蔽件的绝缘垫被烤出的边缘一碰就掉渣。这些零件离开生产线的那一刻，风险才刚开始——运输途中的振动会让屏蔽件位移，让挂点被拉弯，让槽壁衬胶板在余液晃动中承受不该承受的点载荷。

电镀挂具与槽体的防护逻辑不是"箱体够硬"，而是"每个零件的受力边界都被独立限定"：导电接触点、绝缘屏蔽件、挂点、槽内壁、衬胶板、法兰管口、阴阳极极板，各自需要不同的定位方式与缓冲行程，混装在一个箱体里必然互相啃咬。军之甲（JUNZHIJIA）在为电镀线做包装方案时，先做工件谱系分析，再决定分腔、分件、缓冲与密封等级，最后才谈箱体材质。

目录

• 挂具导电接触点的磨损与镀液残留
• 挂点变形引发的装挂掉件连锁风险
• 绝缘屏蔽件与镀层附着面的防压伤设计
• PP 与 PVC 槽壁的抗腐蚀及残液隔离
• 铬酸槽液对衬胶板的侵蚀边界
• 法兰与管口的侧向封堵与渗漏追踪
• 阴阳极极板的转运间隔与短路隔离
• 槽体分件解体与过长件的切割封装
• 整流器、加热器与过滤器的附属件分区
• 车间高温高湿与酸雾环境下的外皮老化
• 槽体与挂具的分箱清单与到货复检闭环
• 常见问题 FAQ
• 结语与相关阅读

挂具导电接触点的磨损与镀液残留

挂具的导电接触点（通常为不锈钢弹片、铜排或镀铍铜插接件）是整条线上电气回路的末端。长期通过 500–2000 A 电流后，接触面会出现电弧烧蚀、镀层剥落与氧化物堆积，接触电阻上升；更麻烦的是，出槽后未清洗的接触点会带出镍、铬、铜的混合残盐，这些残盐在包装箱内吸湿后形成电解质，配合镀液残留的酸度，会在几十小时内把接触点表面腐蚀成麻点。

包装设计的三个硬性要求：

对已经产生麻点、镀层剥落的接触点，要在包装前做一次接触电阻测量并记录数值。这项记录不是形式：到货复检时如果电阻值明显升高，就能倒推是运输途中的机械损伤还是服役中的正常磨损。这方面电镀设备整体防护方案里已有成套的工位分区逻辑，可直接沿用。

还需要注意接触点的数量效应。一只挂具上的接触点往往有 4–12 个，且分列在挂具两侧肩部。如果分格泡棉的开孔间距不足，整排接触点在振动中会沿同一方向整体偏移，导致原本不接触的相邻接触点发生瞬时碰撞。这类碰撞产生的金属屑比单点磨损危害更大——它会成为电弧的触发源，同时污染相邻的绝缘件。分格设计时应把接触点排布的包络矩形作为泡棉开孔的外边界，而不是逐点开孔，既降低泡棉成型难度，也避免单点定位误差累积。

挂点变形引发的装挂掉件连锁风险

挂具上的挂点（挂钩、吊耳、螺纹杆）是载荷的最终汇聚点。长期浸液后挂点根部会出现腐蚀颈化，镀层堆积增厚改变重心，弹簧片疲劳后弹性下降。一个挂点在运输中被拉弯 3 mm，整条挂具的装挂姿态就全废了——上挂后零件间距失衡，导电接触压力不均，轻则镀层厚度不达标，重则零件在槽内掉落造成短路或停槽。

挂点变形往往不是单点事故，而是连锁反应：挂点变形 → 挂具在箱内姿态偏移 → 载荷转移到相邻挂具的屏蔽件上 → 绝缘垫被挤压开裂 → 镀液渗入屏蔽层 → 绝缘性能下降。所以挂具装入防护箱时必须按实际装挂姿态定位，而不是随意平放或侧倚。

工程上的做法是制作与挂具肩部尺寸匹配的定位鞍座，让挂具自然呈"竖挂"或"倒挂"姿态被约束。定位件本身要用低发泡闭孔材料（避免 PE/PS 颗粒掉进挂孔），并在挂点与鞍座之间留 1–2 mm 的间隙，靠自重加约束带定位，而不是硬夹紧——硬夹紧在长途运输中会把挂点压出塑性变形。

绝缘屏蔽件与镀层附着面的防压伤设计

屏蔽件（遮蔽片、绝缘挡板、垫片）解决的是"电镀时不该镀的地方不能镀"。这意味着它们本身就是精度敏感件：厚度 0.3–1.0 mm 的不锈钢或塑料屏蔽件，边缘一旦压弯，遮蔽边界就会位移，造成镀层"漏镀"或"搭镀"，直接报废。

防压伤设计的核心是让接触压力落在非功能面：

• 屏蔽件的功能面（贴合基材的那一面）与泡棉之间必须留空腔，不能有任何硬点接触；
• 泡棉的开孔应比屏蔽件轮廓大 3–5 mm，形成环形自由区；
• 定位采用"三点悬浮"而非"四点全支承"，留出热胀冷缩余量；
• 屏蔽件之间若需叠放，必须用带隔断的分格，且隔断厚度不小于 1.5 mm。

对于薄壁冲压件，成型的细微毛刺方向决定压伤风险。泡棉开孔宜用阶梯孔（外大内小），外径大于毛刺跨度 2 mm。 EVA 热压成型内衬在这一点上比手工切割的 PE 泡棉更有优势——它能随零件轮廓做等距壁厚，压缩量可预测。这条工艺路线在 EVA 热压成型内衬工艺 中有完整说明。

PP 与 PVC 槽壁的抗腐蚀及残液隔离

PP（聚丙烯）与 PVC（硬聚氯乙烯）槽壁在电镀线上的角色不同：PP 槽耐 65–95 ℃ 的碱性和弱酸工况，抗冲击韧性极好但刚度偏低；PVC 槽壁刚度高、抗蠕变好，适合做有法兰载荷的槽体，但温度上限低且对强有机溶剂敏感。

两种材质共同的包装禁忌是"带着残液装箱"。原因有三：

1. 残液在密闭箱内挥发，酸雾浓度可达 pH 1 以下；
2. 箱内温度波动导致酸雾在冷凝后回流到内衬与箱壁，形成持续浸润；
3. PVC 遇浓酸与氯化物组合时会释放氯化氢，PP 虽不溶但会表面应力开裂。

衬胶板（PVC/PP 软板粘贴于钢壳）的钢槽是另一类风险：胶层与钢壳的粘接界面是应力集中点，箱内湿气加酸雾会让胶层边缘缓慢剥离。剥离后的胶膜卷曲脱落，运输中卡在槽壁与内衬之间，形成硬边划伤槽内衬。衬胶板槽必须让胶面朝内被完全支撑，不允许有任何区域悬空或点接触。

还有一个容易忽略的方向是应力方向。PP 板槽在吊装与堆码时承受的是弯曲应力，而 PP 的蠕变特性意味着小变形会在长时间后放大。所以衬胶的PP 槽在封箱前应做一次保压预变形：按运输姿态加载一次并保持 2–4 小时，让PP 的初期蠕变先释放出来，再紧固箱内约束。如果先紧固后加载，长期载荷会把槽壁缓慢压出鼓包，装箱时看起来笔直的槽体到货时会变成筒状，而这种变形几乎无法现场修复。

铬酸槽液对衬胶板的侵蚀边界

镀铬线是电镀厂腐蚀最强的工位。铬酸槽液在 50–60 ℃、pH 0.2–0.6 条件下，对包装材料的侵蚀有明确的边界：

• PP 泡棉：常温耐铬酸良好，但在 50 ℃ 以上、浓度超过 200 g/L 时开始出现表面发黏与体积溶胀，72 h 后压缩永久变形量超过 25%，失去缓冲能力；
• 聚氨酯（PU）泡棉：对铬酸敏感，酯键在酸性条件下水解，24 h 内即可出现发黏，不宜用于含铬槽体；
• EPE 泡棉：抗酸性好但吸液量大，残液吸入后重量增加 3–5 倍，形成新的集中载荷；
• 铝箔复合袋：对铬酸几乎惰性，是残液二次封堵的首选，但刺穿风险高，需与泡棉分层。

结论是：含铬/含氰工位必须采用"双层封堵 + 不含酯键泡棉 + 独立袋装残液"的结构。若工艺要求仅封装不含残液的槽体，则内衬可用 PE 泡棉，但仍需在箱内设置酸雾指示卡（变色阈值 pH 3），用于在运输途中预警渗漏。

酸雾指示卡要放在最不利的位置，而不是随手贴在箱内空间较大的地方。对槽体而言，最不利位置是法兰根部正下方的内衬夹层；对挂具而言，是挂点正下方的接液托盘。指示卡失效的常见原因是放得太隐蔽——包装完成后没人能看到它变色，导致预警功能形同虚设。规范做法是在箱体外侧对应位置开一个透明观察窗，或者把指示卡的上端延伸固定在箱口内侧，确保开箱前就能读数。相关工位若涉及剧毒或强腐蚀介质，可参考工业酸雾与腐蚀环境的设备防护边界中关于介质分区的取舍原则。

相关的耐受性判断可参考 ABS 与 PP 防护箱材质对比 中关于材质耐化学介质与刚度的取舍逻辑，两者取舍的底层依据是一致的：抗介质能力和抗冲击能力通常由不同材质承担，所以电镀工位的箱体常做成复合结构而不是单材质。

法兰与管口的侧向封堵与渗漏追踪

槽体的法兰面和管口是转运中最容易漏、也最容易"看不见漏"的位置。平放的槽体里，法兰面朝下时残液被内衬兜住，看不到外渗；一旦箱体经历侧翻，法兰缝就成了渗漏起点，而渗漏路径是沿内衬与箱壁之间的间隙横向走，不是垂直向下。

所以法兰的封堵逻辑必须针对"横向渗漏"设计：

1. 法兰面单独包覆，用与法兰外径匹配的 U 形包边把残液封在法兰根部的"口袋"里；
2. 法兰螺栓孔逐一穿软塞，避免孔道成为渗漏通道；
3. 管口用迷宫式封堵（内塞 + 外帽 + 缠绕带），保证横滚后仍不脱开；
4. 箱体内衬与箱壁之间不得留有贯通整个箱体的直缝——这是横向渗漏的"高速公路"。

法兰螺栓的拧紧力矩同样影响渗漏。服役时法兰承受的是槽液静压力与热膨胀应力，而运输途中它承受的是振动加速度造成的交变载荷，两者方向不同。如果法兰在装箱前被额外拧紧（常见于操作者顺手再拧一把），振动会让螺栓预载在交变载荷下周期性松弛，密封面出现微缝，残液沿微缝横向渗出。反之，若法兰完全松脱，残液会在运输初期就大量涌出。正确状态是按工艺规定的力矩装配到位，不额外加力，并在装箱记录中记下实测力矩。

渗漏追踪靠指示材料：在内衬与箱壁之间夹一层吸湿变色卡（蓝色变紫），一旦渗漏发生，运输途中就能发现，避免到货时整箱内容物被酸雾整体侵蚀。整箱酸雾侵蚀的后果远大于单件腐蚀——它会同时毁掉箱内所有挂具的接触点。

阴阳极极板的转运间隔与短路隔离

电镀槽内的阳极板（不溶性阳极，通常为铅合金或铂-ir 镀层）与阴极（工件侧）之间必须保持固定间距。间距过小会短路，过大则电流分布不均、镀层厚度差超标。

运输阶段的短路风险与服役阶段完全不同。服役时极板被槽液隔离，运输时一旦残液排干，极板与工件之间的绝缘完全消失，包装内的导电残留物（金属屑、泡棉碎片、石墨颗粒）就可能把阴阳极连起来。

短路防护措施：

极板间距保持件应与极板宽度匹配计算：间距保持件长度需覆盖极板有效工作面的 80% 以上，否则运输中的挠曲会让上下极板错位。极板错位 5 mm 在重新上线后会造成该区域电流密度骤降，镀层厚度可能只有目标值的一半。这类问题在到货复检时通过极板间距复测（每 200 mm 一点）可以发现，参数可对照过滤与泵类设备的余液管理中的间隙控制思路。

槽体分件解体与过长件的切割封装

槽体过长时无法整机入箱，行业内的通行做法是分件解体——但解体点选错，会让槽体在服役时强度下降，而这个问题要到投产几个月后才暴露。

合理的解体位置有优先级：

1. 原制造厂的法兰连接面（螺栓孔可复用）；
2. 加强筋之间的过渡区（应力小、有余量可做加强板）；
3. 现场可焊的平整区域（需做坡口与补强板）。

解体后每个子件的刚度必须独立成立：垂直运输时子件不得因箱内约束而在自身平面内弯曲。可用"三点反力法"校核——把子件视为简支梁，在自重加运输加速度（通常取 0.3–0.5 g）下校核挠度，挠度不应超过跨度的 1/500。

过长件还可以采用"折弯打包"方案：把长槽沿长度方向折成U 形或 Z 形折叠，折叠点选在加强筋处，并在折叠处垫软质护角。折弯会永久改变槽体形状，因此仅适用于可重新校形的软连接槽（衬胶板槽、PP 板槽），钢制硬槽必须走解体或整体运输路线。整体超长件的箱体选择逻辑与 低温储罐整体转运 一致，都是围绕"整体刚度 + 分段支撑"来定。

整流器、加热器与过滤器的附属件分区

电镀线的附属设备不是附属，它们各自的失效模式都不同，需要在同一个箱内分区：

分区原则：电气件与湿零件不共腔；脆性件与重件不共腔；热源件（加热器）与温度传感器不共腔。整流器的高压端子与任何裸露金属件之间必须保持 ≥20 mm 的绝缘间隙，防止包装内衬位移后出现爬电。

关于过滤芯与泵类部件的余液处理与残液封堵思路，可参照 磁力驱动泵防护 一文的处理方案，两者都强调"残液必须在装箱前彻底排出并做二次袋装"。

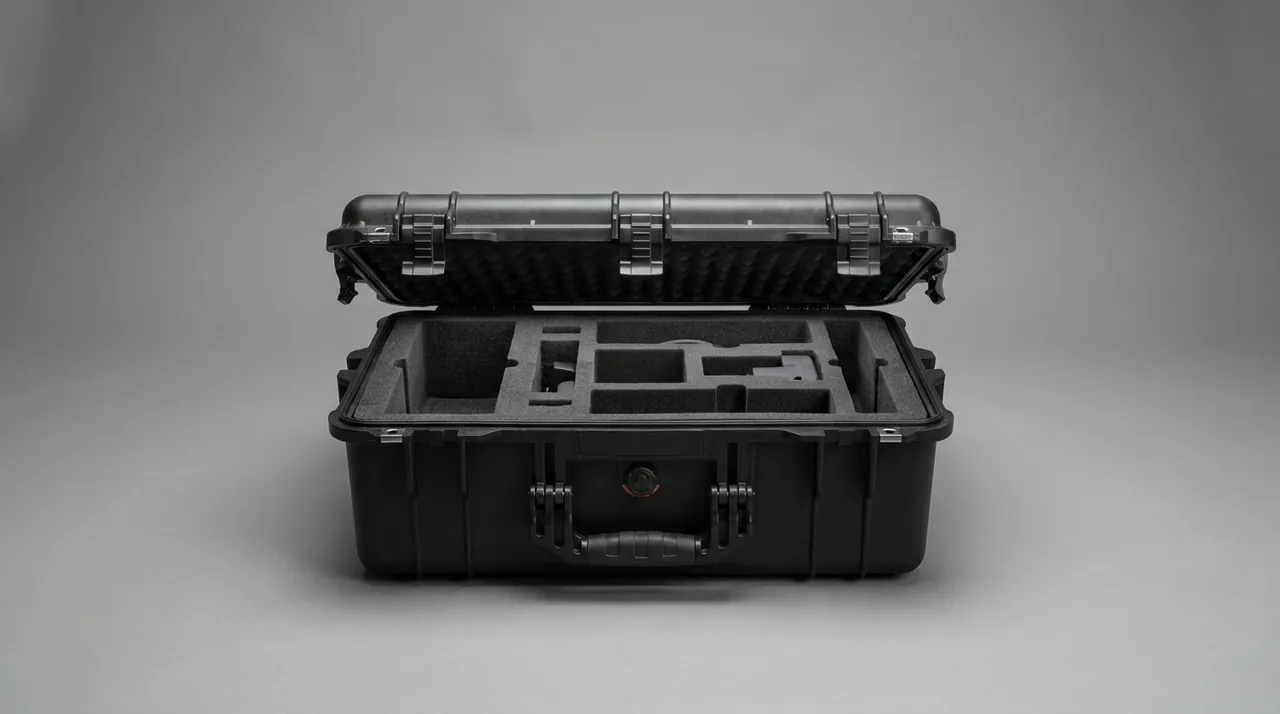

车间高温高湿与酸雾环境下的外皮老化

防护箱常常不只运输一次。电镀线的槽体在"从车间搬到仓库→拆检→上线"的过程中，箱子可能长期堆放在酸雾浓度 0.02–0.1 mg/m³ 的环境中。外皮材料的老化在这种条件下比运输途中更值得关注。

关于气压平衡阀在温湿度变化中的作用机理，箱体气压平衡阀 有专门说明；外皮材质在强酸雾与刚度之间的权衡，则可看铝与不锈钢工具箱对比。

还有一个现场细节值得单列：周转箱的存放姿态。很多工厂把空箱随手堆放在酸雾工位旁边，箱口朝上，酸雾与冷凝水直接落入箱内，几周后箱内出现大面积白斑与锈迹。规范做法是箱口朝下、箱体架空、离地不小于 100 mm，并且存放区应当与酸雾源保持距离。存放姿态不改，箱体的加速老化速度可以相差数倍。

需要强调一点：外皮老化常被误判为运输损伤。锁扣咬死、箱体发白往往源自车间长期存放，而现场记录常常写成"运输途中损坏"。这个区分直接影响责任归属，必须在到货复检时按时间线核对。

槽体与挂具的分箱清单与到货复检闭环

电镀线部件的包装最容易失控的地方不是箱子本身，而是装箱清单与到货复检对不上。挂具成组、极板成叠、衬胶板槽整件运输，一旦混装，到货时现场无法判断哪件来自哪一批。

到货验收的两条核心判据必须写死在采购技术协议里：

1. 槽体内壁无划伤、无孔洞：全长检查一遍，重点看焊缝两侧、底板与侧壁过渡区、法兰根部下缘。用强光斜照（掠射光）才能发现浅划痕，垂直照射会漏掉。
2. 挂具接触面无毛刺、无压痕、绝缘屏蔽件无位移：接触面用指腹横切方向轻扫，逆向有阻滞即为毛刺；绝缘屏蔽件用塞尺检查与基材的间隙是否均匀。

这两条判据与粉末冶金件与颗粒物料的包装边界中"防尘防渗"的验收思路互补——一个防外来污染，一个防内源损伤。现场若对判据有争议，用装箱照片与到货照片逐件比对是唯一可靠的判定方式。

常见问题 FAQ

问：挂具出槽后没清洗，直接装进防护箱运输，会有什么后果？

答：后果比大多数人预估的严重，且属于延迟显现型失效。镍铬残盐与槽液酸液混合后吸湿，在密闭箱内形成电解质，接触点表面在 24–72 小时内出现点蚀与镀层剥落。若接触点已带电，腐蚀产物会进一步降低接触面积，引发电流分布不均。更隐蔽的是，酸雾挥发后会沿内衬间隙横向迁移，同时污染同一箱内的其它挂具，形成"一箱全损"。正确做法是：出槽后用温水冲洗并吹干，接触点单独套格，箱内放置 pH 3 变色指示卡；运输时长超过 7 天或途经高温地区时，接触点需额外做防潮处理。

问：槽体内壁的浅划痕在到货时很难发现，有哪些可靠的检查方法？

答：目视在垂直光照下只能发现宽度大于 0.1 mm 的划痕，实际运输中多数损伤是 0.02–0.05 mm 的浅划痕，必须用掠射光检查。具体做法有三种：一是手电筒沿槽体纵向贴壁照射，让光与壁面成 5–10° 夹角，划痕会在光带中出现断续暗线；二是用指甲横向轻刮，凭阻滞感判断是否有起毛；三是用蓝色或浅色检测笔在壁面涂布后擦拭，残留的凹线会显现。第三种方法对衬胶板槽尤其有效，因为胶面颜色浅、对比度低，但同样受制于光照角度。建议把这三种方法写进到货检验规程，并把掠射光照片作为验收记录的一部分留存。

问：槽体解体运输时，选择切割位置有哪些必须遵守的原则？

答：优先级依次是：原制造厂法兰连接面、可现场焊接的平整区、加强筋之间的过渡区。绝不可在加强筋根部或焊缝上切割，因为这两处本来就是应力集中点，切断后残余应力会沿新切口继续扩展。选择顺序的底层逻辑是保留原始结构路径的连续性。如果必须从非标准位置切割，割后必须在切口两侧加装与原壁厚匹配的补强板，补强板与槽体采用同材质并做双面焊接，焊缝做渗透检测。解体后每个子件还要独立校核运输刚度：简支梁模型下，自重加0.3–0.5 g 运输加速度产生的挠度不应超过跨度的 1/500，超标则必须增加内支撑。

问：槽内阴阳极极板在运输中需要保持多大间距？

答：运输状态的间距要求由"无残液、无电解质"这一条件决定，比服役状态更严格。服役时极板间距由槽液电导率与目标电流密度确定，通常在 20–50 mm；运输时由于没有电解质隔离，任何金属碎屑都可能搭桥短路，因此要求：极板之间保持 ≥25 mm 净间距，层间设置 ≥3 mm 连续隔断条，间距保持件每 200 mm 一道，且保持件长度必须覆盖极板工作面的 80% 以上。极板边缘必须加硬质护角，防止刺穿内衬后直接外露。装袋方面要求双层 PE 热封袋独立封装，避免金属屑在袋内迁移。到货复检时按每 200 mm 一点复测间距，并记录最小值，间距偏差超过 3 mm 即判定为不可投产。

问：包装材料的耐腐蚀性应该按介质选，还是按温度选？

答：两者都要看，但优先级不同：先看介质与浓度，再看温度，最后才看材料形态。同一材料在不同条件下差异极大，例如 PU 泡棉常温下耐弱碱，但在 60 ℃ 铬酸槽液环境中 24 小时即可水解发黏；而 PE 泡棉对铬酸稳定，却会在吸收残液后重量增至原来的 3–5 倍，反而形成新的集中载荷。PP 板槽在 pH 3–11、残液量 ≤200 mL、24 小时内投放是安全的，但超过 48 小时则应增加二次袋装。经验性的选型表只能作为起点，最终必须用实际工艺介质和温度做浸泡验证：取同批内衬小样，浸泡后测压缩永久变形量与外观，变形量超过 25% 即判定失效。

问：电镀线部件包装箱可以重复使用吗？重复使用前要检查什么？

答：可以重复使用，但前提是箱体本体完好且内衬可完全更换。重复使用前必须做四项检查：一是箱体本体的密闭性，检查所有密封槽是否有残留结晶或异物堵塞；二是气压平衡阀是否仍可呼吸，可用差压法或听筒法验证；三是角护与锁扣座的紧固状态，塑料角护在多次冲击后会产生内部微裂纹，即使外观完好也应按周期更换；四是内衬的压缩永久变形量，用与额定厚度相同的试块压测，超过 30% 必须更换。电镀工位的箱体还有一个特殊风险：残留酸雾会加速五金件腐蚀，因此重复使用超过一定次数后建议整体做一次全面清洁。箱体侧面加装资产二维码可追踪周转次数，能更客观地决定更换时机。

问：到货后发现箱内有明显酸雾气味，是否可以直接上线使用？

答：不建议直接上线，应先开箱复检并隔离受影响件。判断顺序是：先看湿度指示卡是否变色（判断是否进水）、再看变色卡是否触发（判断酸雾强度），然后开箱检查内衬表面。酸雾气味的来源分两种：一种是残液未排净即封装，属于包装方责任；另一种是槽体焊缝渗漏，属于发货前未检出的制造缺陷。区分方法是检查法兰根部与焊缝处是否有新鲜的湿痕或水迹。有酸雾时，挂具接触面几乎必然已受影响，需逐一测量接触电阻；槽体需检查衬胶板胶面是否起泡剥离；PP/PVC 板需检查是否有表面发黏或应力开裂。处置完成后应留存照片与检测数据，作为后续批次包装方案的改进依据。

问：整流器、加热器和过滤器能否与槽体、挂具装在同一个箱内？

答：不建议混装。虽然体积上可以容纳，但湿度与温度条件差异会造成相互损害。整流器属电气件，内部电子元件与电容对湿气敏感，理想相对湿度应低于 60%；而槽体转运时箱内湿度常在 90% 以上。加热器与温度传感器同腔时，加热器余热会直接改变传感器的读数基准。过滤器滤芯与任何粗糙内衬共处时，褶皱区会被颗粒堵塞。因此推荐分层分腔：电气腔独立配置干燥剂与独立湿度指示；脆性件腔全部采用悬浮支撑，零压力接触；重件腔在下部并单独核算压缩量。如果受运输体积限制必须混装，则电气件必须放入防潮密封袋并加置湿度指示卡，且与湿零件之间设置物理隔断。

结语与相关阅读

电镀线部件的运输防护，本质上是在"服役精度"与"运输力学"之间做一次精确映射：挂点的载荷、接触点的洁净、衬胶板的支撑、极板的间距，每一项都需要独立的定位与缓冲边界。军之甲定制电镀挂具与槽体防护箱，按工位介质、槽体尺寸与转运频次出方案，箱体开模、内衬加工与随箱文件一次配齐，由客信新材料（广东）有限公司出品。
