定制泡棉仪器箱的内腔公差给多少合适？

答：注塑件给正负 1.0 毫米，滚塑件给正负 2.0 毫米。给太紧，供应商只能挑件交货；给太松，泡棉要加厚来补偿，净空被吃掉。

刀模间距能不能按 4 毫米做？

答：不建议。4 毫米桥位冲切时会被压塌，腔口塌角处先开裂。除非腔深小于 20 毫米且不承重。

拔模斜度和腔深怎么换算？

答：单边斜度乘腔深即每边收缩量。2 度、80 毫米深，每边约 2.8 毫米，腔底比腔口窄 5.6 毫米，画腔位图要按底部校核。

规格里最容易漏哪一项？

答：净空高度。多数图纸只写箱深，不扣底衬与盖衬，装样才发现仪器顶住盖。

小批量也能按这套规格做吗？

答：可以。刀模按腔位复杂度计价，五十件以上摊得薄；五十件以下改数控铣切，无模具费，但腔壁有刀痕。

定制泡棉仪器箱规格怎么定：尺寸、壁厚与承重

快速答案：定制泡棉仪器箱的图纸分五段，真正要先定死的是四项：内腔三处尺寸与公差、刀模间距、拔模斜度、图样确认项。四项落了地，箱壳壁厚与承重才有校核基准，否则样品装不进去也无从判断是谁的错。

一、定制泡棉仪器箱的规格表分五段

定制泡棉仪器箱的图纸通常分五段：内腔、箱壳、泡棉、五金、标识。前两段决定能不能装，后三段决定好不好用。五段缺一段，工序就在某一站停下来等确认。

写法各不相同。内腔与箱壳必须带公差，泡棉必须带间距与分层，五金必须带受力值，标识只需位置与色号。把公差写进前两段最容易漏，漏了，加工方只能按经验补，补出来的尺寸对不上仪器。

段	必填项	漏写的后果
内腔	口部、底部、净空三处尺寸与公差	装不进，或放进去晃
箱壳	壁厚、分型线、加强筋位置	承重不足，堆码塌陷
泡棉	材料、密度、分层数、间距	腔壁过薄，批量开裂
五金	锁扣数量、提手承载、铰链规格	搬运时扣座开裂
标识	丝印位置、标签槽尺寸、色号	返工重印

二、内腔尺寸与公差三个尺寸缺一不可

内腔不能只写一个长乘宽乘深。口部尺寸决定仪器进不进得去，底部尺寸决定落底后有没有余量，净空高度决定泡棉放进去还剩多少。

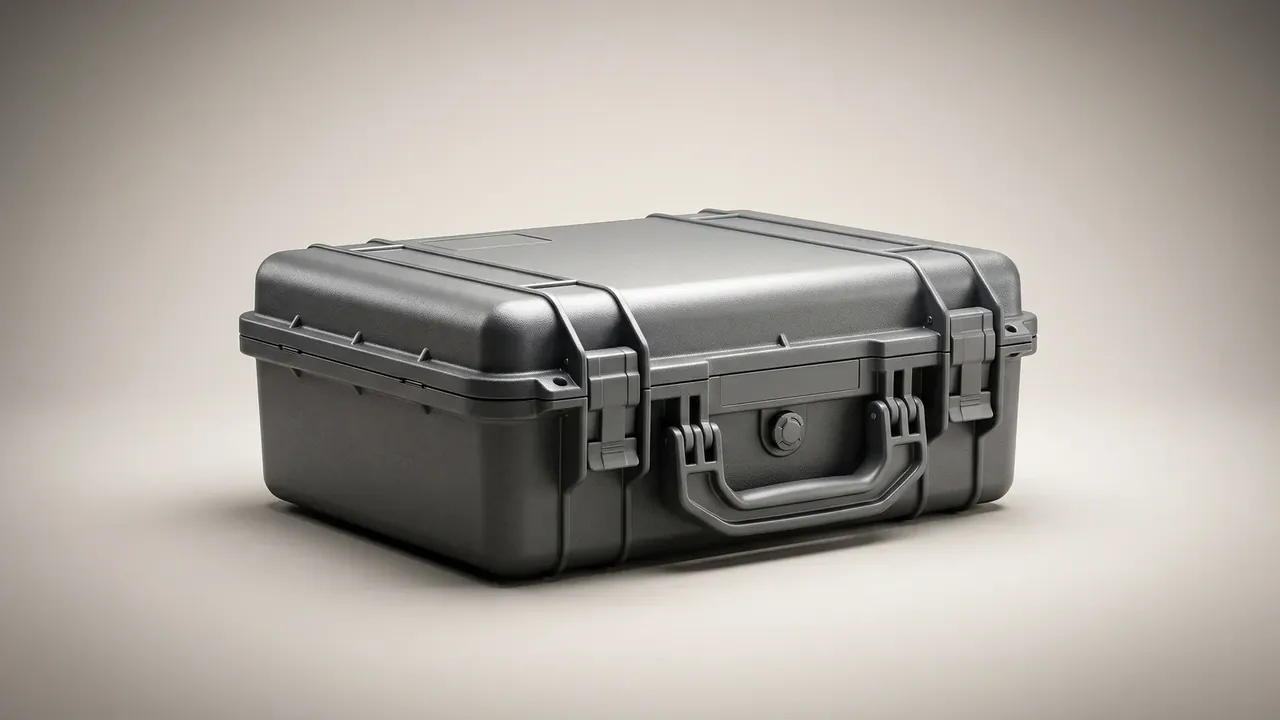

定制泡棉仪器箱：渐变灰背景上一只深灰硬箱合盖摆放，正面中央一只提手，左右各一只翻扣锁扣，提手上方为圆形泄压阀，盖沿四周起加强筋

注塑箱体的内腔公差给正负 1.0 毫米，滚塑箱体给正负 2.0 毫米。差值来自收缩与脱模：注塑件壁厚均匀，收缩可控；滚塑件壁厚随粉料停留时间变化，同一副模的不同位置能差 0.6 毫米。

拔模斜度会吃掉高度。四百毫米高的箱体按百分之一点五收，底部每边窄 3 毫米，长度方向差 6 毫米。图纸要么同时标口部与底部，要么注明斜度与基准面，只写其一，验收时各说各话。

净空还要扣泡棉。底衬 25 毫米、盖衬 15 毫米、压缩量 3 毫米，箱深 120 毫米的定制泡棉仪器箱，可用净空只剩 77 毫米。这个数不写进图纸，装样时才发现仪器顶住盖衬，只能回头削薄底衬。

三、刀模间距与腔壁厚度

间距指腔与腔之间、腔与箱壁之间留下的实体宽度。刀模冲切的定制泡棉仪器箱，相邻腔位至少留 6 毫米，腔位到箱壁至少留 12 毫米。间距不够，腔壁在运输振动中被剪断，断口从最窄处开始。

刀模的桥位决定间距的下限。桥位是刀线之间保留的那一条泡棉，宽度小于 5 毫米时冲切瞬间被压塌，成品腔口出现塌角；做到 6 到 8 毫米，冲切面才立得住。

腔壁厚度还要看深度。腔深超过 60 毫米，腔壁要加到 8 毫米，否则取件时腔壁被物件带起来，几次之后腔口翻边。深腔处加斜度比加厚更有效。

位置	最小间距	依据
相邻腔位之间	6 毫米	刀模桥位宽度
腔位到箱壁	12 毫米	转角挤压与开胶
腔底到箱底	12 毫米	落底冲击
腔口到板材边缘	8 毫米	取手位

四、拔模斜度与腔深

泡棉腔的斜度不是模具斜度，是刀线或铣刀走出来的侧壁角度。定制泡棉仪器箱的腔壁给 1.5 到 3 度，取件才顺畅；零度直壁在深度超过 40 毫米时几乎拔不出来。

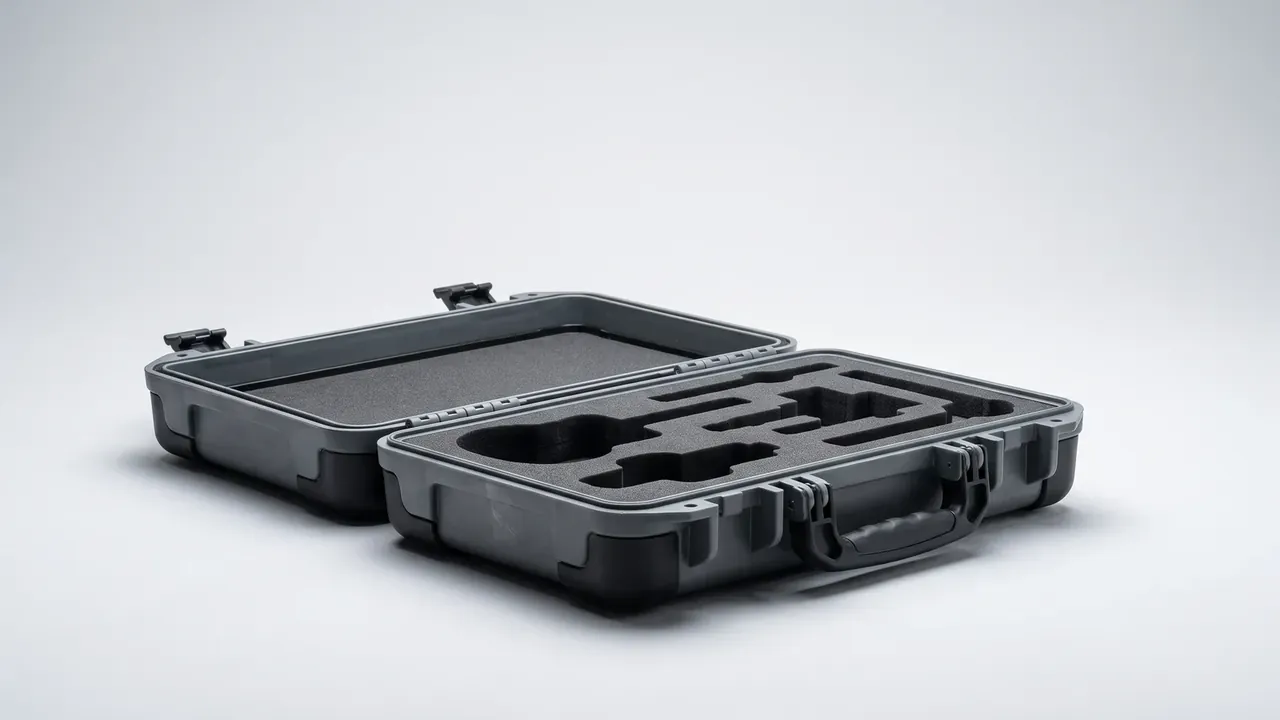

定制泡棉仪器箱：浅灰背景上一只深灰硬箱上下分开平躺，盖内铺平整深灰泡棉，箱身腔内挖出方形与长条形腔位，前侧提手与两只锁扣清晰

箱体斜度另算：注塑件单边 1 到 2 度，滚塑件 2 到 3 度。泡棉跟着箱体走更服帖，但深腔处要再加 0.5 度，否则塞到底部会被箱壁夹住。

斜度还改变容量。腔口 100 毫米见方、深 80 毫米、单边 2 度，腔底边长约 94 毫米。腔位图若按腔口尺寸画，底部会紧 6 毫米，带底座的法兰件落不到底，仪器就悬在腔里。

腔底余量按落底冲击定：单件一公斤以内留 12 毫米，五公斤以上留 20 毫米。余量不足，冲击从腔底直接传到箱底，泡棉等于没起作用。

五、图样确认项与验收

图纸发出前，把下面八处逐项对一遍。定制泡棉仪器箱的返工九成出在图样确认：腔位图画错一处，刀模就废一副。

确认项	图上怎么写	验收怎么测
内腔三尺寸	口部、底部、净空各标数值与公差	卡尺三处各量一次取最小值
壁厚	标称值与允许减薄量	测厚仪每面取三点
泡棉密度	公斤每立方米，带正负 3	切样称重换算
分层数	每层厚度与台阶高差	拆层对照腔位图
腔位间距	最窄处的实体宽度	卡尺量最窄处
拔模斜度	角度与基准面	角度尺贴壁测量
锁扣数量	只数与位置	逐只开合，记开启力
提手承载	单只额定值与测试姿态	两倍载荷静挂十分钟

验收从内腔开始。内腔不对，后面全废；内腔对了，再查间距与斜度，最后开合锁扣、挂载提手。一批控制在二十分钟内，超时说明图纸有歧义。

承重要单独测。静态承重按盖面均布载荷算，40 公斤压 24 小时，盖面下沉不超过 2 毫米；堆码按三层算，最底层不得出现可见变形。两项都过，才适合仓储周转。

记录也要留。每批留一块泡棉试样与一张腔位图，标日期与密度；两年后出现塌腔争议，这是唯一能回溯的依据。

结论

定制泡棉仪器箱的规格说到底是三组数字：内腔三处尺寸与公差、腔壁间距与斜度、承重与堆码的判定值。三组写全，图纸才有约束力；少一组，加工方就按经验补。把三组数落在同一张图上，定制泡棉仪器箱才算定完规格。

本文仅讨论容器（箱体）侧的规格与设计含义，不涉及箱内物品的任何操作、装填或使用事项。
