气象观测站设备箱：传感器与采集器防护

气象观测站设备箱并不是"把仪器装起来的箱子"，而是一套服务于野外无人值守站点的运输、转场与暂存防护系统。结论先行：气象站的故障绝大多数不是传感器本体损坏，而是运输与转场过程中的受潮、探头污染、接插件受力变形，以及数据采集器电路板的微振损伤。因此合格的气象设备箱必须同时做到 IP67 级防潮防雨、探头级防污防碰、太阳能供电模块的独立分区承重，以及采集器与通讯模块的防振防静电固定。采购时只比较"箱体壁厚"意义有限，真正决定器材返修率的，是密封结构设计、内衬几何形状与现场取放路径这三件事。从海岛站点的船运吊装到高原站点的索道背运，同一只箱子往往要在完全不同的物流条件下维持同一套防护性能，这也正是气象行业对包装提出定制化要求的根本原因。

气象观测站的运输链极其复杂：海岛站点要走船运和吊装，高山站点靠索道和人力背运，戈壁站点则是长距离越野车载。一件采集器在到达站点之前，可能经历数十次振动叠加、两次以上的温湿度剧变与一次以上的短时淋雨。本文按器材类别拆解脆弱点，给出箱体结构、内衬材料、密封与干燥方案的具体参数口径，并附采购规格书模板与验收流程，供气象、水文、环保、光伏与农业气象行业的工程与采购人员直接引用。

目录

• 为什么气象观测站对设备箱的要求高于普通工业箱
• 需要装箱的气象器材清单与脆弱点分级
• 野外防潮防雨：IP67 结构如何真正做到"浸水不进"
• 传感器探头的防污与防碰：从温湿度探头到辐射表
• 风速风向传感器与横臂的异形件固定方案
• 数据采集器与通讯模块的防振与防静电装箱
• 太阳能供电模块的防护与现场便捷取放
• 内衬定制：EVA、EPE 与 XLPE 的气象场景取舍
• 箱体结构：铰链、锁扣、密封条与气压平衡阀
• 环境试验与合规依据：IP、跌落、振动、盐雾、紫外
• 现场作业流程：开箱、取件、复装、封箱的六步法
• 采购规格书应写明的参数清单
• OEM/ODM 与批量供货的质量控制要点
• 常见问题 FAQ
• 结语与相关阅读

为什么气象观测站对设备箱的要求高于普通工业箱

普通工业仪器箱的服务对象通常是"车间到车间"的短链条搬运，而气象设备箱面对的是长链条、多模式、低保障的野外物流。理解这一差异，是选型的第一前提。

第一，环境跨度极大。 一个中国境内的气象观测网络往往同时覆盖 -40℃ 的高原站点与 +70℃ 箱内暴晒温度的海岛站点。密封材料在 -40℃ 下若失去弹性，回温后就再也无法恢复原来的压缩量，箱体将从"IP67"退化为"仅防溅水"。这类退化不会当场暴露，而是在第二个雨季集中出现。

第二，探头是半暴露精密件。 温湿度探头表面的 PTFE 滤膜、辐射表的玻璃穹罩、超声风速仪的陶瓷换能器，都属于"不能被整体包裹"的部件。它们需要悬空支撑、局部定位，而不能像金属法兰那样直接用泡棉压紧。

第三，附件数量多且形态离散。 一套完整气象站包含传感器、采集器、通讯模块、太阳能板、控制器、蓄电池、立杆横臂与成束线缆，尺寸从 20 mm 的接插件到 1.2 m 的横臂横跨两个数量级。单一腔体无法兼顾，必须分区。

第四，现场缺少维修条件。 站点通常没有洁净台、没有恒温间、没有备用件。任何在箱内造成的隐性损伤，都要等到下一次年度巡检才能发现，代价是整个观测序列出现数据缺口。

第五，腐蚀与紫外是长期杀手。 沿海站点盐雾、高原站点强紫外、工业区站点酸性沉降，都会攻击箱体外部件。铰链、锁扣、气压平衡阀这些金属与非金属交界处，是最先失效的位置。相关材料组合思路可参考 密封材料选型与兼容性。

判断标准可以很简单：如果一个箱子能通过普通工业仪器的跌落测试，却无法在 -40℃ 静置 16 小时后再做一次浸水测试，它就不适合气象站点。

需要装箱的气象器材清单与脆弱点分级

不同器材的失效机理差异明显，装箱方案必须按"失效后果 × 修复难度"分级，而不是按重量平均分配缓冲层。

分级原则是：一级（穹罩、陶瓷换能器、光学面）不允许任何面接触受压；二级（电路板、接插件）允许面接触但必须限位；三级（金属杆件、壳体）允许直接压紧。把三级件的缓冲层削减下来，补到一级件的悬空结构上，是提升防护性价比最有效的手段。定制内衬的完整工艺路径见 EVA 内衬定制加工流程。

野外防潮防雨：IP67 结构如何真正做到"浸水不进"

按 IEC 60529 与 GB/T 4208 的划分，IP67 的含义是"完全防尘"加"在标准条件下短时浸入 1 米深水 30 分钟不进水"。但需要强调的是，IP67 是一次性验证结果，不等于长期使用状态。密封件会老化、箱体会被紫外线降解、锁扣会被反复开合磨损，实际防护能力是时间的函数。

气象设备箱的防潮要靠"三道防线"叠加：

1. 箱体密封防线。 主密封条常见材质为硅胶、EPDM 与 TPU。硅胶在 -50℃ 仍保持弹性，压缩永久变形小，是低温站点的首选；EPDM 耐紫外与耐候性更好，适合沿海与高原；TPU 机械强度最高，但低温表现弱于硅胶。密封沟槽的压缩率建议控制在 25%–35%，过低则密封不严，过高会加速永久变形。
2. 内层隔湿防线。 器材在箱内仍会与残余湿气交换。常用做法是器材先用铝塑膜真空袋封装并放入湿度指示卡，再置入箱体。这样即使箱体密封退化，内层仍能维持低湿环境。
3. 干燥剂与压力平衡防线。 干燥剂用量按箱体自由容积估算：蒙脱石干燥剂典型经验值为每 30–50 升自由容积配 50–100 克，硅胶可取略低值。同时必须配置 气压平衡阀，否则高山站点的海拔变化与日夜温差会在箱内形成负压，反向把湿气"吸"过密封条，同时使密封条被大气压压扁失去回弹。

还有两个常被忽略的细节。其一，开箱瞬间的结露：把 -20℃ 的箱子直接搬进 +20℃ 的室内并立刻打开，冷表面会立刻凝露，这比雨水危害更大。规范做法是在封闭环境中静置 4–8 小时回温后再开箱。其二，内衬不能吸水：开孔海绵在高湿环境下相当于一块海绵状储水库，必须使用闭孔材料。IP 等级与结构的对应关系可进一步参考 IP67 防护箱结构与验证。

传感器探头的防污与防碰：从温湿度探头到辐射表

探头类器材的损伤往往不是"摔坏"，而是"擦坏"与"污染"。粉尘、油雾、手汗、掉屑泡棉的碎屑，都可能永久改变传感器的响应曲线，而这类损伤在校验环节才被发现。

温湿度探头。 探头外的 PTFE 滤膜或烧结不锈钢滤芯是保护层，本身却非常怕侧向挤压。内衬应做成圆柱槽，槽径比探头外径大约 0.5–1 mm，实现径向限位而不形成夹持力。禁止使用带凸点的泡棉压紧，也禁止把探头与金属件同腔放置。

辐射表。 穹罩是整站最脆的玻璃件。装载时必须在穹罩外侧留出至少 5 mm 空腔，并由表体法兰或环形支撑座承重，任何直接压在穹罩上的缓冲垫都是设计错误。装配前应套上 PE 保护帽，保护帽随箱常备。

超声风速仪换能器。 陶瓷换能器对点冲击极敏感。推荐将其整体置入独立腔体，腔壁使用闭孔 EVA，且换能器之间不允许相互接触。若换能器臂为可拆卸结构，应单独包装臂件，避免在箱内形成杠杆。

防污三条实操规则：

• 内衬材料只用闭孔结构，密度建议 ≥ 38 kg/m³ 的 EVA，避免掉屑。
• 光学面与滤膜在装箱前用无尘布加无水乙醇轻拭，待完全挥发后再套装。
• 箱内不放纸质标签或纸板，纸张受潮后会成为污染源。

防碰三条实操规则：

• 一级件单独成腔，腔与腔之间保留至少 10 mm 实体壁厚。
• 探头轴向留 5–10 mm 位移余量，吸收轴向冲击。
• 箱盖内侧对应位置加装软质压垫，闭合后形成"柔性贴合"而非硬顶。

风速风向传感器与横臂的异形件固定方案

风杯与风向标属于典型的"薄壁悬臂件"，其力学特性决定了缓冲设计不能按等向压缩来做。

风杯组件。 三个或四个半球形风杯通过细支臂连接中心轴，任何一支臂弯曲都会造成风速测量偏差，而这种偏差在校验台上表现为系统误差，容易被误判为传感器老化。推荐方案是"整体圆柱腔 + 三点柔性支撑"：腔体轴向完全容纳风杯组，三点支撑分别接触中心轴下端与两个支臂根部，把冲击力引向结构强度最高的位置。

风向标。 尾翼是薄板，抗弯能力最弱。应在箱内设置一条与尾翼轮廓贴合的浅槽，槽深取尾翼厚度的 1.5–2 倍，让尾翼可以"躺"在槽里而不是被夹住。

横臂与立杆段。 长度超过 800 mm 的杆件不应与精密件同层放置。正确做法是把杆件固定在箱体外侧挂架或独立长箱中，箱体内部只放传感器与电子件。若必须同箱，则杆件应沿箱体长边布置并用半圆槽加绑带固定，两端留出缓冲余量。

人力背运与吊装。 高山与海岛站点的最后一段路往往没有机械。箱体设计需要给出三个要素：合理的重心高度（建议重心位于箱体高度的 40%–45% 处）、可承受 2 倍满载重量的提手、以及可外挂肩带或吊环的金属嵌件。这些结构必须在设计阶段就纳入模具，无法后期加装。

数据采集器与通讯模块的防振与防静电装箱

采集器是整个站点的"大脑"，其失效会导致全站数据中断，因此它是箱内防护等级最高的电子件。

防振设计。 越野运输的实测峰值加速度常处于 5–15 G 区间，具体取决于路况与包装层级。采集器质量通常在 1–4 kg，属于"中等质量、低固有频率"件，容易与箱体/车辆形成共振放大。做法是在采集器四个角安装硅胶减振垫角，再把整体置入 EVA 槽内形成"两级隔振"，而不是简单地用厚泡棉包裹。厚泡棉在大加速度下会被完全压缩到密实状态，此时隔振作用消失，冲击直接传递到壳体。

防静电设计。 采集器壳体内部有裸露的 PCB 与 CMOS 器件，人体带电放电可造成隐性损伤。按 IEC 61340-5-1 与 ANSI/ESD S541 的思路，箱内与器材接触的内衬表面电阻宜控制在 10⁴–10⁹ Ω 区间，形成静电耗散而非绝缘。实践中常犯的错误是使用普通泡棉（绝缘体，会积聚电荷）或使用金属箔（导体，放电过快过猛）。相关方案见 防静电箱体与内衬设计。

通讯模块。 射频接头（如 N 型、SMA 型）是脆弱点，插针一旦弯曲就无法修复。装箱时应在接头处加装保护帽，并在模块槽位旁预留保护帽的收纳位，避免现场丢失。天线若为可拆卸鞭状天线，应单独盘绕固定，不允许自由悬垂。

蓄电池与锂电池。 若站点使用锂电池储能，需同时满足 UN 38.3 的运输测试要求，并在外箱印刷锂电池操作标记。铅酸蓄电池则需防漏液——底部设承重板与围堰，极柱加绝缘帽，且不允许倒置装载。

太阳能供电模块的防护与现场便捷取放

太阳能供电是野外站点的标准配置，也是整套器材中最难装箱的部分：一块 100 W 级光伏板面积可达 0.6 m²，却只有几毫米厚，刚度极低。

光伏板的承载方式。 正确做法是"边缘承载、正面悬空"——由边框或衬条承托光伏板的四边，玻璃面与内衬之间保留 3–5 mm 空隙，绝不施加面压力。面压力会在边框内侧产生应力集中，形成肉眼不可见的隐裂；隐裂在户外温度循环下扩展，最终导致整板功率衰减。

控制器与蓄电池的分区。 蓄电池质量通常是采集器的 5–10 倍，必须放在靠近箱体底部且位于提手正下方位置的独立腔体内，以降低整箱重心。控制器可置于蓄电池上方，但两者之间应加隔板，避免电池排气腐蚀控制器电路板。

便捷取放的设计逻辑。 现场更换蓄电池是最频繁的作业，如果每次都要拆掉整层内衬，箱体再坚固也不实用。推荐三种结构：

• 抽拉式托盘：蓄电池置于带滑轨的托盘上，开箱后直接拉出。
• 侧向开口：箱体一侧设独立小门，仅取放电池，不干扰其他腔体。
• 分层叠放：光伏板与支架在上层，电池在下层，形成明确的取放顺序。

取放顺序应写进随箱作业卡：先取上层光伏板与横臂（轻、体积大），再取中层传感器（精密），最后取下层电池（重）。复装时反向操作。这一顺序能显著降低精密件在取放过程中的磕碰概率。若站点转场频繁，可考虑 可拆卸隔板系统，让内衬随器材配置变更而调整。

内衬定制：EVA、EPE 与 XLPE 的气象场景取舍

气象设备箱的内衬通常由 2–4 种材料组合而成，而不是单一材料全包。选材逻辑是"按件的脆弱等级分配材料"，而非"按成本从低到高统一"。

分层组合的推荐做法：

• 底层：XLPE 或高密度 EVA 平板，厚度 15–25 mm，承担主要冲击吸收。
• 中层：雕刻成型的 EVA 主体，负责限位与分格。
• 表层：薄层软质 EVA 或绒面贴合，防止划伤器材表面。
• 边角：硅胶减振垫角，用于采集器与通讯模块的四角。
• 隔湿：铝箔复合层或独立真空内袋。

需要提醒的是，雕刻内衬不会永久保持原始尺寸。EVA 在反复压缩后会出现 2%–5% 的尺寸回缩，长期使用后槽位变松。采购时应在图纸上标注"槽位公差 ±0.5 mm，允许补偿 3%"，并在验收时抽检槽位与实物的配合间隙。内衬材料对比的完整维度见 箱体内衬材料对比。

箱体结构：铰链、锁扣、密封条与气压平衡阀

箱体的可靠性由四个接口决定，它们也是最容易在低价方案中被削减的部分。

铰链。 气象箱常在低温下开合，普通塑料铰链在 -30℃ 环境下反复受力会脆裂。推荐不锈钢轴 + 内嵌式结构，使铰链在箱盖开启 180° 时仍不超出箱体轮廓，减少运输中的受力。铰链处的密封条一旦被夹伤，会在铰链附近形成进水通道，因此铰链座必须有独立凹槽。

锁扣。 野外运输中的振动可能导致单动锁扣自行弹开。应选用双动按压式锁扣，需要"先按压再解锁"两个动作才能开启，同时具备防误触结构。锁扣数量按箱体长度确定，一般每 250–350 mm 布置一个，且必须分布在密封条受力均匀的位置。

密封条。 应选择可整体更换的插接式或背胶式密封条，而不是与箱体一体成型。一体成型密封条一旦老化，只能整箱报废。密封条的接口应设在箱体长边中段而非转角，转角受力最大易开胶。

气压平衡阀。 前述 气压平衡阀 是高山与航空运输场景的必备件。它通过疏水透气膜允许气体交换而阻挡液态水，同时把箱内外压差控制在密封条可承受范围内。注意平衡阀的透气膜同样有寿命，建议 3–5 年更换，并纳入年度巡检清单。

环境试验与合规依据：IP、跌落、振动、盐雾、紫外

气象设备箱的验证不应只做一次浸水测试，而应按使用场景组合验证。

关于环境试验，需明确一点：MIL-STD-810H 可作为环境试验方法参考，用于设计跌落高度、温度循环、振动谱型等试验条件，但它并不代表产品获得了军用认证。在规格书中写"MIL-STD-810H 试验方法参考，非军用认证"既专业又合规。相关说明见 MIL-STD-810H 与箱体环境试验。运输包装的序列验证方法可参考 ISTA 运输测试流程。

现场作业流程：开箱、取件、复装、封箱的六步法

第一步：到场前清点。 在运输车辆或临时营地不拆箱，只核对箱体外部标签与铅封，确认运输途中未被开启。箱体外部应贴 GB/T 191 与 GB/T 13384 规定的包装储运图示标志（防潮、向上、怕晒、堆码极限）。

第二步：温差回温。 若箱体温度与环境温度差值超过 15℃，先在封闭空间静置 4–8 小时再开箱。这一步能避免冷表面凝露。

第三步：按序开箱取件。 打开锁扣后先观察内部是否出现水珠、指示卡是否变色。按"上层轻件—中层精密件—下层重件"的顺序取件，取出的器材立即放到预先铺好的软垫上，不直接落地。

第四步：探头与光学件检查。 逐件检查滤膜有无破损、穹罩有无裂纹、接头有无变形。发现异常就地记录并拍照，不开盖维修。

第五步：复装。 复装前必须更换干燥剂、更换湿度指示卡、确认真空袋重新抽真空。配件应按原始槽位归位，不允许"顺手放在空位"。

第六步：封箱与标签。 关闭所有锁扣后检查密封条无外露，贴上本次运输的标签与下次巡检日期。若运输含锂电池，按相应运输要求标示。

采购规格书应写明的参数清单

把以下参数写进规格书，可以显著减少后期的方案争议与返工。

其中第 7 项与第 13 项最常被省略，却直接决定电子件的长期可靠性。批量验收的抽样思路见 定制箱体验收与 AQL 抽样。

OEM/ODM 与批量供货的质量控制要点

气象行业通常采用"统一型号 + 分批交货"的采购模式，一批 50 至 500 只不等。批量供货的质量波动比单件质量更值得关注。

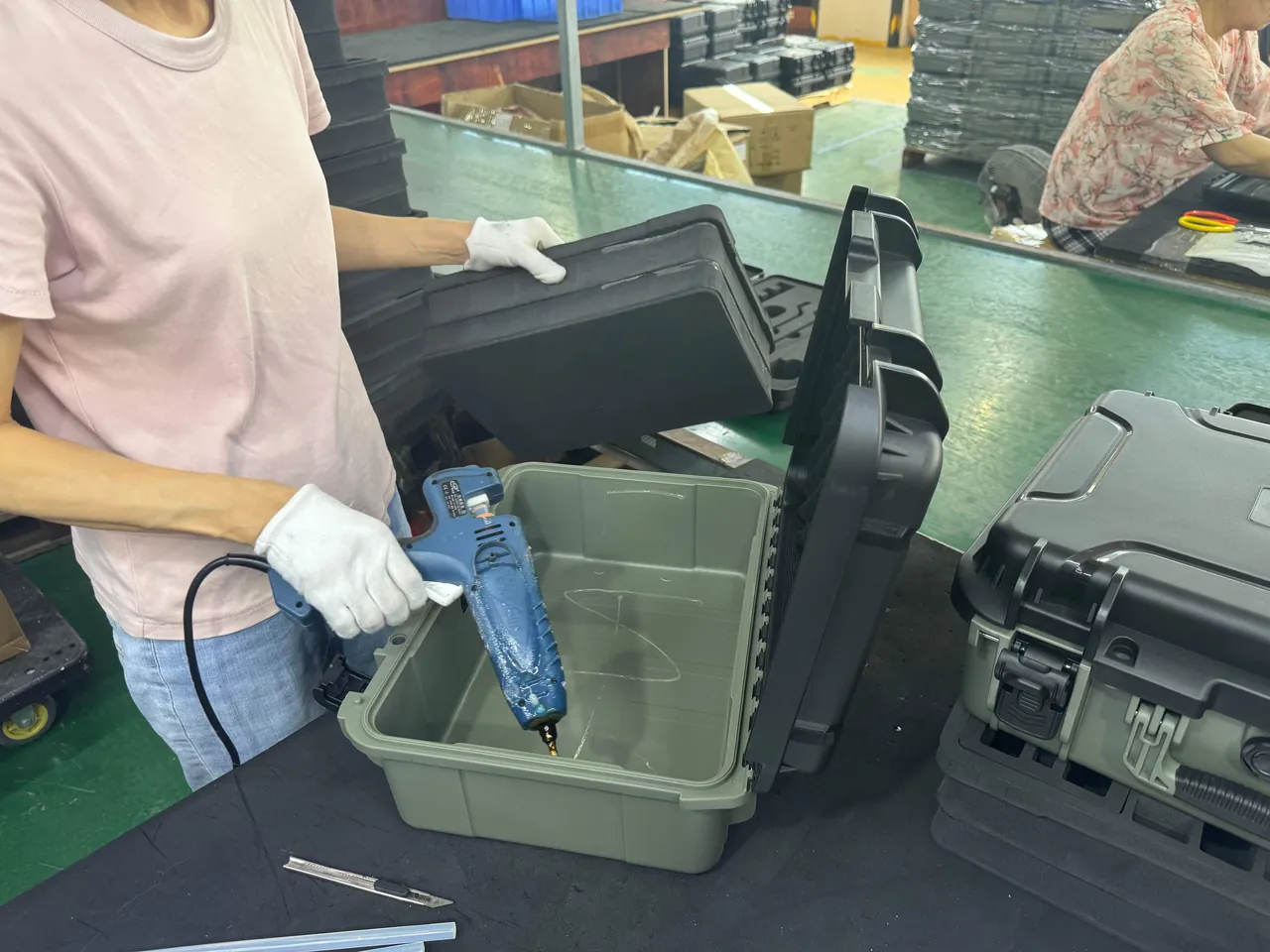

图纸冻结与首件确认。 开模前应冻结三份图纸：箱体结构图、内衬分腔图、配件清单。首件必须用实物器材试装，尤其是探头槽与光学件腔体，纸面公差无法替代实配。

来料与过程控制。 密封条批次差异是常见的隐形问题——同规格不同批次的压缩永久变形量可能相差 20% 以上。建议对每批密封条做压缩恢复抽检。外壳注塑件应检查缩痕位置，缩痕出现在密封沟槽处会直接导致漏水。

成品检验。 逐只做外观与锁扣功能检查，抽样做浸水与跌落测试。抽样比例可按批量与历史质量水平确定，AQL 建议关键缺陷 0.65、主要缺陷 1.5、次要缺陷 4.0 的组合。

供货与服务。 气象站点分布广，交付能力本身就是竞争力。合格的供应商应能提供：定制内衬与 OEM/ODM 设计、按器材型号配密封件与五金件、随货提供材料证明与试验报告、以及备件单独供货（密封条、干燥剂、保护帽等易损件）。制造方为军之甲，品牌 JUNZHIJIA，可按器材清单逐项出具内衬图纸与公差表。供应商选择的完整评估维度见 如何选择防护箱 OEM 工厂。

常见问题 FAQ

问：气象观测站设备箱一定要做到 IP67 吗，IP65 能不能用？ 答：要看器材类型与运输方式。IP65 只能防喷水，无法承受短时浸泡，适合"有棚车运输、到站即入库"的场景。但只要涉及船运甲板、敞篷卡车、索道吊运或人力背运中的雨雪天气，就应要求 IP67。更关键的是，IP67 的意义在于密封余量：箱体在实际使用中会因密封条老化、锁扣磨损而逐年衰减一级，留一级余量才能保证 5 年周期内不失效。若站点位于沿海或年降水量超过 1200 mm，建议直接选用 IP68 级方案或加装内层真空袋。另外需注意 IP 等级只描述防尘防水，不覆盖振动与紫外老化，必须另行验证。

问：温湿度探头和辐射表的装箱为什么不能直接用泡棉包紧？ 答：因为这两类器材的功能工作面恰好是最脆弱的部分。温湿度探头外层的 PTFE 滤膜厚度通常只有零点几毫米，侧向受压会改变孔隙结构，导致响应时间变长；辐射表的玻璃或石英穹罩是薄壁曲面件，面压力会在边缘形成应力集中，微裂在温度循环下扩展后会导致进雾甚至破裂。正确做法是用闭孔 EVA 雕刻出比探头外径大 0.5 至 1 毫米的圆柱槽，实现径向限位而不夹持；辐射表则由表体法兰或环形支撑座承重，穹罩外侧保留至少 5 毫米空腔，并常备 PE 保护帽。判断标准很简单：开箱后如果器材需要用力才能取出，就说明内衬设计过紧。

问：野外站点转场时的湿度控制应该怎么做才有效？ 答：需要三道防线叠加。第一道是箱体密封，把主密封条压缩率控制在 25% 至 35%，材质优先选硅胶或 EPDM，并在高山或空运场景配置气压平衡阀，避免海拔与温差变化造成负压吸潮。第二道是内层隔湿，把精密器材先用铝塑膜真空袋封装并放入湿度指示卡，即使箱体密封退化，内层仍能维持低湿环境。第三道是干燥剂，按箱体自由容积估算用量，蒙脱石干燥剂典型经验值为每 30 至 50 升配 50 至 100 克。还有两个容易被忽略的细节：一是温差超过 15℃ 时先在封闭空间回温 4 至 8 小时再开箱，二是内衬必须使用闭孔材料，开孔海绵在高湿环境下相当于储水库。

问：数据采集器和通讯模块为什么要特别强调防静电？ 答：因为这类器材的外壳内部有裸露的印刷电路板与 CMOS 器件，人体带电放电的能量足以造成隐性损伤。这类损伤不会立刻表现为故障，而是让器件阈值漂移，在之后的温度循环与湿度变化中提前失效，最终表现为"用了一年就坏"却找不到原因。按 IEC 61340-5-1 与 ANSI/ESD S541 的思路，内衬表面电阻应控制在 10⁴ 至 10⁹ 欧姆区间，实现静电耗散。常见的两类错误是：使用普通绝缘泡棉，会在摩擦中积聚电荷并在靠近电路板时集中放电；使用金属箔或金属网，放电过快过猛，同样可能损伤器件。此外，射频接头必须加装保护帽，天线单独盘绕固定。

问：太阳能板这么薄，装箱时应该怎么固定才不产生隐裂？ 答：核心原则是"边缘承载、正面悬空"。光伏板的刚度由边框提供，玻璃面本身几乎不承担弯矩，因此任何压在玻璃面上的缓冲垫都会在边框内侧形成应力集中，产生肉眼不可见的隐裂，隐裂在户外温度循环下逐步扩展，最终表现为整板功率衰减。正确做法是由边框或衬条承托四边，玻璃面与内衬之间保留 3 至 5 毫米空隙。同时，光伏板与蓄电池应分属不同腔体：蓄电池质量可达采集器的 5 至 10 倍，应放在靠近箱体底部、位于提手正下方位置，以降低整箱重心。若现场需要频繁更换蓄电池，建议采用抽拉式托盘或侧向开口结构，避免每次拆掉整层内衬。

问：气象设备箱的内衬材料应该怎么选，EVA 和 EPE 差别大吗？ 答：差别很大，而且应按器材脆弱等级分配，而不是统一使用一种材料。EVA 为闭孔结构，密度范围 38 至 80 千克每立方米，回弹好、低温下仍具柔性、掉屑少，适合探头槽、采集器槽等精密件分格。EPE 珍珠棉密度较低，缓冲性能好但回弹差，多次冲击后会塌陷，适合作为箱壁垫层和大体积填充，不适合长期反复运输的精密槽位。XLPE 抗疲劳性好，适合作为长期存放箱的底层缓冲。PU 开孔海绵虽然手感柔软，但低温变硬且掉屑严重，不建议用于光学件与滤膜附近。推荐的分层组合是：底层 15 至 25 毫米 XLPE 或高密度 EVA 平板承担冲击吸收，中层雕刻成型的 EVA 主体负责限位分格，表层贴合薄层软质材料防止划伤。

问：垂直运输靠索道或人力背运时，箱体结构有什么特殊要求？ 答：需要额外考虑三个要素。第一是重心，建议把重心控制在箱体高度的 40% 至 45% 处，最重的蓄电池放在底部且位于提手正下方，否则背运时箱体容易翻转造成摔箱。第二是提手承载能力，应按不低于 2 倍满载重量的标准设计，并在模具阶段就嵌入金属加强件，后期无法加装。第三是外挂接口，高山与海岛站点的最后一段路往往没有机械，需要预留吊环或肩带挂钩的金属嵌件，并在箱体侧面设置防磨条，避免岩壁摩擦破箱。此外，长杆件如横臂和立杆段不应与精密件同层放置，长度超过 800 毫米的杆件建议固定在箱体外侧挂架或独立长箱中，箱内只保留传感器与电子件。

问：批量采购气象设备箱时，验收环节最容易出问题的是哪几项？ 答：集中在三项。第一是密封条批次一致性，同规格不同批次的压缩永久变形量可能相差 20% 以上，而外观无法判断，建议对每批做压缩恢复抽检。第二是外壳注塑缩痕，缩痕若出现在密封沟槽位置会直接导致渗漏，必须在首件确认时重点检查沟槽区域。第三是内衬实配，雕刻内衬在反复压缩后会出现 2% 至 5% 的尺寸回缩，槽位会逐渐变松，因此图纸上应标注槽位公差与补偿量，并在验收时用实物器材试装而非只用卡尺测量。抽样水平可参考关键缺陷 0.65、主要缺陷 1.5、次要缺陷 4.0 的组合，同时对每批留样以便追溯。

问：气象设备箱一般能用多少年，什么时候该更换？ 答：取决于使用强度与环境严酷度，行业典型经验值在 5 至 8 年，其中密封件与五金件的寿命通常短于箱体本体。判断更换的三个信号是：一是浸水测试后内部出现水汽或湿度指示卡变色频率明显上升，说明密封余量已耗尽；二是锁扣需要多次尝试才能闭合，或闭合后密封条局部外露；三是箱体侧面出现明显鼓出或发白，说明材料已发生紫外降解或应力开裂。为了延长寿命，建议把易损件纳入年度巡检更换清单：密封条 3 至 5 年更换一次，气压平衡阀 3 至 5 年更换，干燥剂每次开箱后更换，保护帽与硅胶垫角按磨损情况更换。日常保养方法可参考 防护箱清洁与保养。

结语与相关阅读

气象观测站设备箱的核心价值，不是把器材装进去，而是让器材在经历数十次振动、两次以上温湿度剧变和一次淋雨之后，仍能保持出厂时的测量性能。抓住三条主线——密封与干燥构成的防潮体系、按脆弱等级分配的内衬几何、以及现场可执行的取放顺序——就能把器材返修率控制在可接受范围内。建议在规格书阶段就把 IP 等级、密封条材质与更换性、内衬公差与验收规则写成硬性条款，而不是留到交付时再协商。

相关阅读

• 野外地震勘探设备箱的防护设计
• 海洋声呐换能器运输箱的防振与防腐蚀
• 雷达天线部件箱的结构与吊装方案
