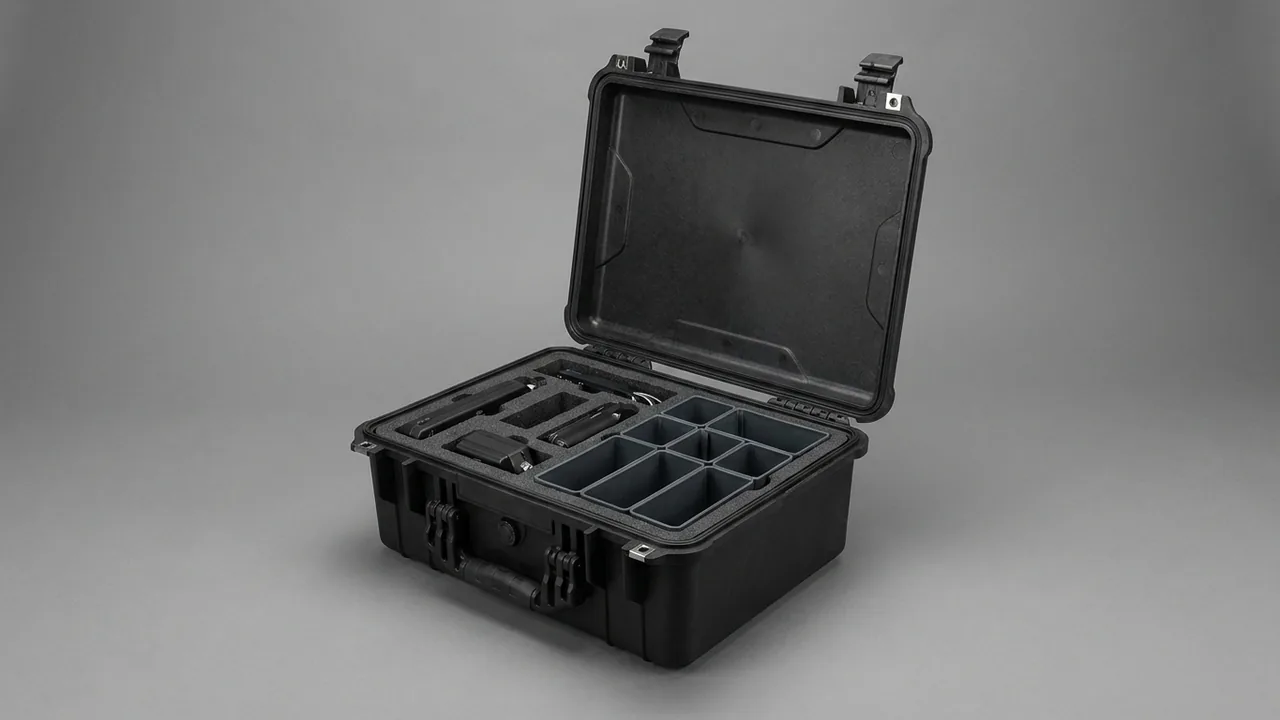

地震勘探设备箱：检波器与采集站防护

地震勘探是一个"把上万只传感器铺到荒野上、再一只不少收回来"的行业。一次三维采集，检波器用量常在数千至上万只，采集站数十至数百台，大线总长可达数十公里，全部靠车辆、驮运与人力搬运进场。结论先行：地震勘探设备箱的评价标准不是"装得多"，而是让"检波器灵敏度与自然频率不漂移、采集站内部存储与时钟不因振动失稳、电缆接插件不进水进砂、以及野外队员能在戴手套、光线不足的情况下快速清点与取放"四项要求同时成立。 物探队伍的成本结构里，设备的返修与丢失往往比箱体本身贵得多：一只检波器的自然频率漂移 10 %，就可能让整条排列的初至拾取出现偏差；一台采集站受潮，可能损失一整天的采集窗口。本文按器材逐类给出防护参数、标准依据与箱体结构方法，供物探公司、地震仪器制造商与勘探服务承包商使用。

野外队的作业节奏决定了包装不能用工厂思路。沙漠白天 45 ℃ 以上、夜间接近 0 ℃；雨林常年 90 % RH；高寒区冬季 -30 ℃ 以下，箱体从室外搬进帐篷后内壁迅速结露。用帆布袋加纸箱发运检波器与采集站，回队后常见五类问题——检波器尾锥与外壳磕碰后自然频率漂移，需逐只复检甚至报废；采集站的存储卡座与连接器因共振松动，出现通道缺失或数据丢块；大线接插件进泥砂后接触电阻上升，导致噪声水平抬升；译码器与震源控制单元受潮，野外开机自检不通过；箱体在驮运中破损，检波器沿途中散落丢失。这些问题与声呐换能器运输防护箱中讨论的传感器件防护有相通之处，但地震勘探的特殊性在于"数量极大、单只价值中等、总损失极高"。

目录

• 地震勘探装备构成与野外运输损伤图谱
• 检波器与数字地震仪：单只独立腔与防振设计
• 采集站与地震记录仪：精密仪器的防振与数据安全
• 震源控制单元与译码器：电子部件的防潮与接口保护
• 电缆、大线与检波器串：接插件防护与防泥砂
• IP67 与野外防水防尘的判定依据
• 防潮管理：干燥剂、湿度指示与气相防锈
• 快速取放设计：野外作业的人机工程
• 高低温环境下的内衬与密封件选型
• 防静电与电磁屏蔽：采集电路的隐性风险
• 内衬材料选型：EVA、PE、PU 与 XLPE 的适用边界
• 运输与野外跌落验证：ISTA、ASTM D4169 与 MIL-STD-810H
• 背负、驮运与人力搬运的箱体形态
• 常见问题 FAQ
• 结语与相关阅读

地震勘探装备构成与野外运输损伤图谱

一套陆上地震采集系统通常分为五类器材：检波器与检波器串、采集站与地震记录仪、震源控制单元（编码器与译码器）、大线与交叉线、以及电源、存储与辅助工具。器材的价值密度差异极大：一只动圈检波器单价不高但数量巨大，总货值与返修工作量惊人；一台采集站单价高、数量较少，其内部含模数转换、授时与存储模块，属于精密电子设备；译码器与震源控制单元则同时包含无线电、卫星授时与自检电路，是对湿度最敏感的一类。

下表按器材列出主要脆弱点与建议分区策略，可作为装箱与清点清单的第一层校验。

从损伤机理看，地震器材的运输失效与常规工业件不同：它不是"重物压坏轻物"，而是"持续振动与砂尘磨蚀"叠加造成的性能漂移。检波器的自然频率由弹簧片与惯性质量的力学平衡决定，一次 1 m 高度跌落产生的冲击就可能让弹簧片产生微小塑性变形，频率从 10 Hz 变成 10.8 Hz，而外观并无异常。采集站的失效则多来自板卡共振与连接器微动磨损，表现为通道噪声抬升或偶发丢块，出货检验合格、野外观测才暴露。

还有一个常被忽略的环节：检波器串的抽头与接头是整条排列的薄弱连接点。抽头根部若在运输中被反复折弯，会出现内部断股；这类故障在野外表现为"某几道不通"，队员通常要沿线逐段排查，耗费的工时远超接头本身的成本。

检波器与数字地震仪：单只独立腔与防振设计

检波器是勘探装备中数量最大的器材，防护设计的核心是"逐只独立、限制位移、避免硬接触"。动圈检波器通常由外壳、磁路系统、弹簧片与惯性质量组成，自然频率常见 4.5 Hz、10 Hz 与 28 Hz 等规格，阻尼系数与灵敏度是出厂标定参数。这三项参数一旦因运输冲击发生偏移，器材虽能输出信号，却已不再是合格品。

具体做法分四步。

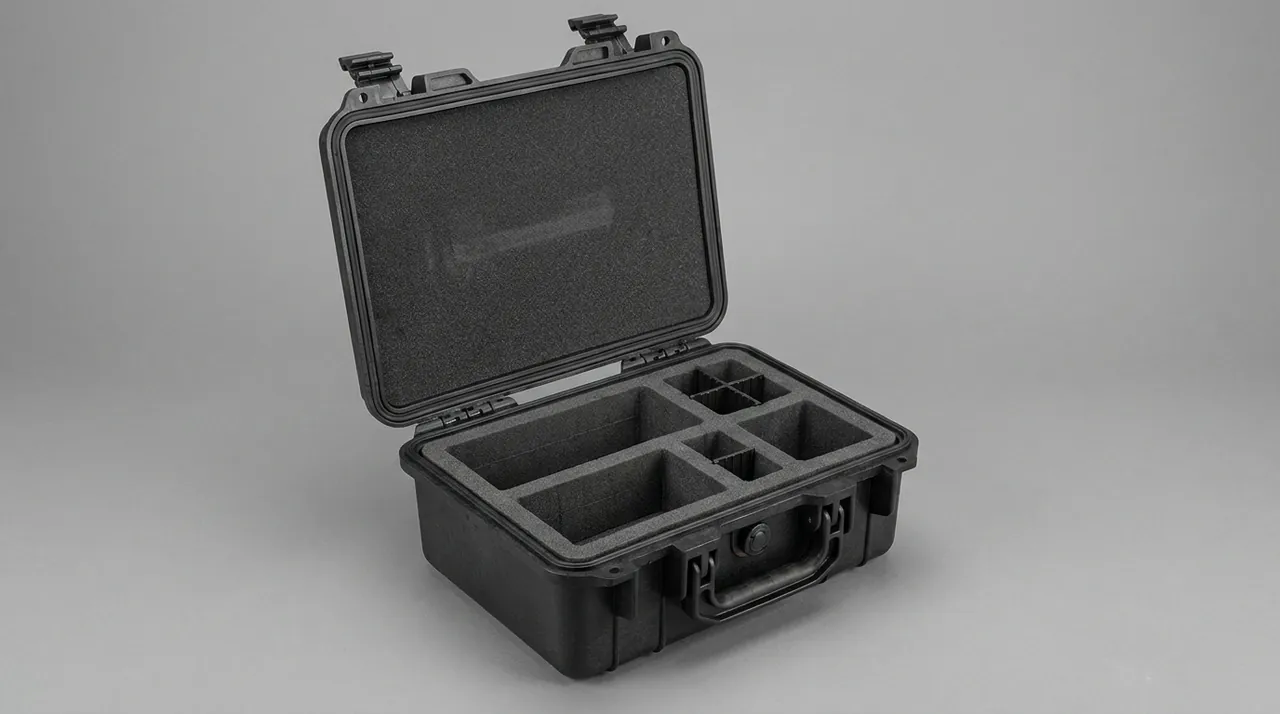

第一，逐只独立成格。内衬按检波器外形（含尾锥与引出线）做随形小格，单格单只，禁止成堆散装。格位数量应在箱体铭牌上标注，便于按数量清点，避免野外"以少为多"。

第二，尾锥与外壳分别处理。尾锥是受力最集中的部位，应加装塑料或橡胶保护套；外壳与格壁之间保留 2 mm 至 3 mm 间隙，避免过盈挤压。对金属外壳检波器，格壁材料宜用中性 PE 或 EVA，避免含增塑剂的软 PVC 长期贴附造成表面失光与污染。

第三，限制垂向位移。每格上方应设置一层压紧垫，把检波器在格内"压住但不压死"，压紧垫压缩量控制在 15 % 至 25 %。只做下托不做上压，是野外箱最常见的缺陷，检波器会在颠簸中跳格、互相撞击。

第四，引出线与串线单独走线。检波器串的引出线应从格位侧面的线槽引出，线槽内缘倒圆，避免锐边切伤护套；不可把线束压在检波器上，也不可让线束在格位间横跨。

数字检波器与 MEMS 加速度计的防护要求更高。这类器件的敏感单元为微加工结构，对高频冲击与静电放电都敏感。运输中除满足上述防振要求外，还应保留原厂吸塑托盘，再整体装入二次防振腔；操作人员取放时应先释放人体静电，避免直接触摸电气接口。箱内不宜使用易掉屑的开孔泡棉，因为碎屑可能进入连接器。

经验值：一只 10 Hz 动圈检波器的可动质量通常只有几克，其悬挂弹簧片在跌落冲击下的许用应力余量有限。行业内的通行做法是把单只器材的跌落高度控制在 0.5 m 以内，并要求箱体在 1 m 跌落（含包装）后检波器自然频率与灵敏度仍在标定公差内。

现场交接建议采用"抽检三步"：先抽查外观（尾锥、外壳、引出线根部），再抽测自然频率与阻尼（用便携测试仪，按批次 2 % 至 5 % 抽样），最后核对数量与串号。任何一步超差，应扩大抽样比例而不是单只替换。

采集站与地震记录仪：精密仪器的防振与数据安全

采集站与地震记录仪是整套系统的价值核心，一台设备往往对应数十个采集道。其内部包含模拟前端、24 位模数转换、授时与同步模块、存储单元与电池。运输防护的关键词是"防振、防潮、防静电"，而"数据安全"是这三项的综合结果。

防振设计的第一原则是避免悬空。板卡与机内存储单元对 20 Hz 至 200 Hz 频段的共振比较敏感，而这一频段恰好是车辆行驶与驮运颠簸的常见能量区间。内衬必须做到四边夹持，而不是只垫底部；夹持面应有 3 mm 至 5 mm 的弹性压缩量，使设备在腔内"贴而不挤"。若设备自带减振托架，运输时应加装运输固定销或刚性支撑块，防止减振器在运输中自由行程撞击限位。

防潮设计应以"整机密封 + 腔体低湿"两个层级同时实现。整机层面，采集站本身的防护等级通常不低于 IP67，前提是连接器护盖、电池仓密封圈与存储卡舱门均已正确闭合；装车前应逐台确认护盖到位，不要依赖箱体密封来弥补设备自身的开启状态。腔体层面，箱内配置指示型干燥剂，跨海运或雨季长途时加入气相防锈材料保护连接器针脚。

防静电与数据安全直接相关。存储卡与固态存储模块对静电放电敏感，取放时应使用防静电手套或腕带，箱内衬应避免使用不导电且易产生摩擦起电的泡沫材料。对需要在野外频繁插拔存储介质的作业，建议在箱内设置专用插拔位，配导电泡沫把介质固定在低位，避免随身袋装导致弯折与静电损伤。

采集站的电池组需要单独说明。锂电池运输必须满足 UN38.3 的测试要求，包装上应做到端子绝缘、单只独立、避免与金属散件同腔，并在外箱加贴锂电池标记。若设备要求"带电发运"，应明确荷电状态上限并按承运方要求申报；对空运环节，相关危险品运输包装要求可参考危险品运输防护箱。

震源控制单元与译码器：电子部件的防潮与接口保护

可控震源作业依赖编码器（Encoder）与译码器（Decoder）之间的无线链路与卫星授时同步。这套设备的特点是"整机小、接口多、天线外露"，运输防护的重点因此落在接口与天线，而不是机箱本身。

接口保护有三条要点。第一，所有外露连接器在运输中应加装防尘防水帽；帽体应与连接器规格匹配，不宜用胶带缠绕替代，因为胶带残胶会污染密封面并影响后续插拔手感。第二，线缆与设备分仓存放。线缆在振动中会像鞭子一样抽打邻近物体，若与设备同腔，接口根部必然承受反复弯折应力；建议设置独立线缆仓，或把线缆卷成大直径圆环后固定。第三，天线与天线座若可拆卸，应单独软衬包装；若不可拆卸，则应在天线周围设置支撑护罩，使外界冲击不直接作用在天线座上。

防潮处理要覆盖"开机前的静态存放"和"作业中的温度循环"。前者依赖箱内干燥剂与密封结构；后者依赖设备自身的密封设计。当设备从 5 ℃ 的夜间环境搬入白天 40 ℃ 的帐篷，箱内空气升温快于设备本体，会在冷表面结露。配装压力平衡阀的箱体可在保持密封等级的同时缓解这一压差，减少"开箱瞬间倒吸湿空气"的现象，其结构原理参见防护箱压力平衡阀。

还有一项容易被忽略的要求：震源控制单元常与液压震源的高压部件同场作业，设备箱应避免与液压油、润滑脂接触。油类一旦渗入内衬，泡沫材料会长期释放气味并吸附粉尘，也会污染连接器密封面。建议在箱内设置一层可更换的防油隔膜，或在器材与油品运输之间建立明确的"分车"规则。

对含无线模块的设备，运输中应关闭电源并断开电池，避免误开机造成电量耗尽或射频干扰；同时对开机键加装防误触护罩。这类细节看似琐碎，但野外队最常遇到的"到现场开不了机"正是电池被误放空。

电缆、大线与检波器串：接插件防护与防泥砂

电缆类器材是地震勘探中体积最大、最容易在运输中受损的一类。按功能可分为大线（采集干线）、交叉线、检波器串与抽头引线；按结构多为多芯屏蔽电缆配圆形密封连接器。其失效模式高度集中在两个位置：接插件与线缆根部。

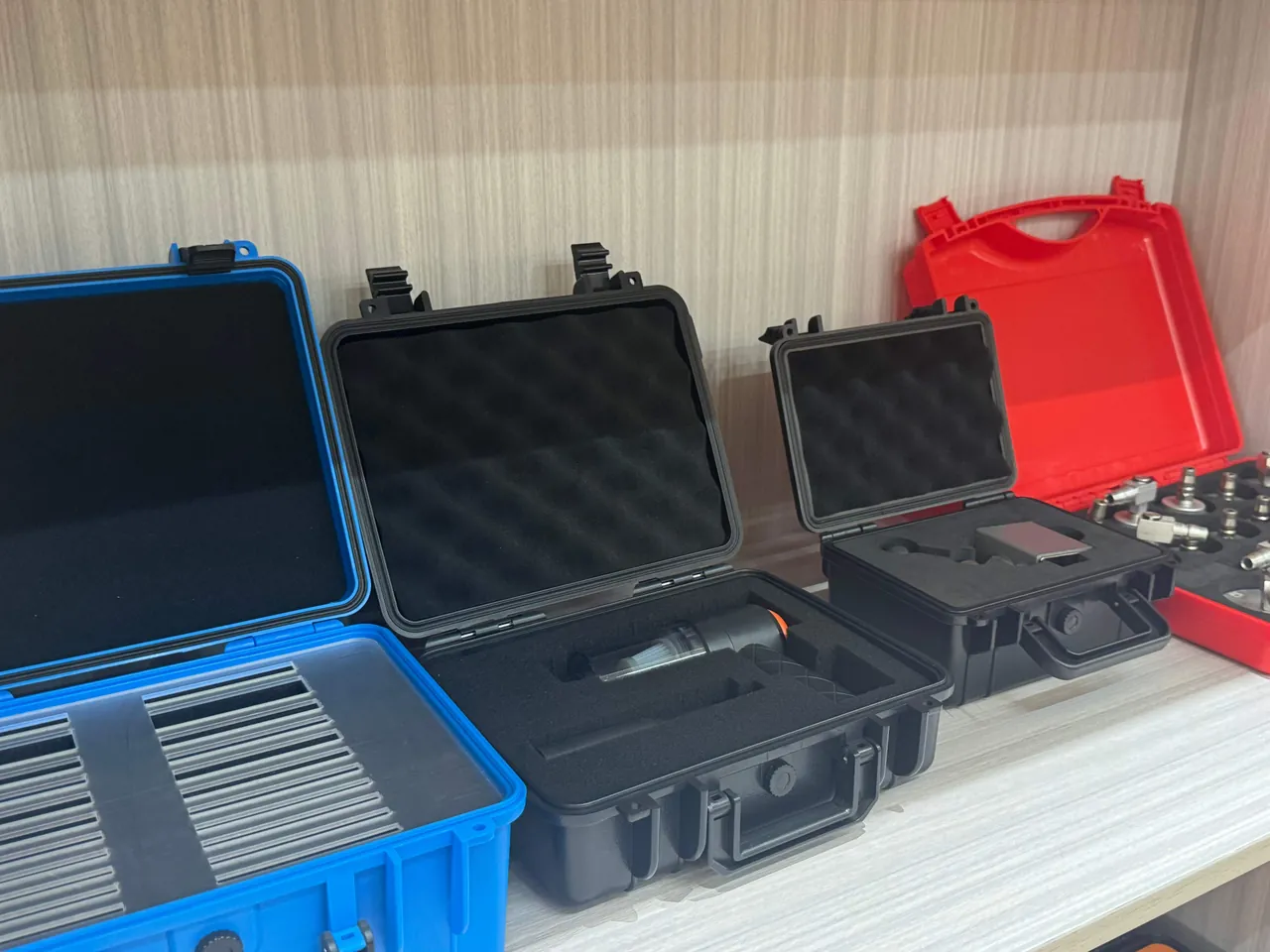

接插件防护的核心是"隔绝水与砂"。运输阶段，所有公母接头应分别套上配套的防尘帽，帽内可放置少量干燥剂；接头不得直接接触箱底，应放置在有软垫的线槽或挂架上。野外回收的接头往往带有泥浆与细砂，回队后应先清洁再入箱，不可带泥装箱——泥砂一旦进入插针腔，会随下次插拔把镀层磨掉并造成接触电阻上升。

线缆本体的防护要点是折弯半径。大线多为多芯结构，护套内的铜导体在反复小半径弯折后会出现疲劳断裂。运输中卷绕半径建议不小于线缆外径的 10 至 15 倍；对直径 10 mm 左右的大线，卷绕直径不宜小于 200 mm。现场若使用线盘，应在盘侧加装护板，防止运输中挤压；若采用无盘卷绕，应用绑带在四处交叉捆扎，避免"麻花"式自缠绕。

检波器串的抽头是最需要"细化设计"的部件。抽头根部是典型应力集中点，运输中任何悬空受力都会转化为内部断股。做法是在抽头上加装一段应力消除套（可用热缩管或橡胶护套），并把抽头沿同一方向固定在挂架上，使受力由挂架承担而不是由导线承担。与换能器线缆与密封结构中讨论的水密连接器类似，抽头的可靠性同样是"装配工艺 + 运输保护"共同决定的。

清点环节对线缆类尤其重要。建议在箱内设置线缆规格铭牌与数量铭牌，并采用"一仓一规格"的分区原则，避免现场按目测长度分线。若线缆品类多且长度接近，可考虑可拆卸分格系统，按作业批次调整分区，减少误取与丢失。

IP67 与野外防水防尘的判定依据

野外勘探对箱体防护的要求可以用一句话概括：防得住雨、扛得住尘、经得起短时浸泡。判定的依据是 IEC 60529（国内对应 GB/T 4208《外壳防护等级（IP 代码）》），其中第一位数字表征防尘、第二位数字表征防水。IP67 表示完全防尘，并在规定条件下短时浸水（通常 1 m 深、30 min）不产生有害影响。

需要说明的是，IP 等级考察的是"外界介质进入外壳的难易程度"，并不等于箱内湿度长期受控。检波器与采集站对湿度的敏感性主要来自两个方面：金属件的电化学腐蚀，以及连接器绝缘电阻下降。因此正确做法是"密封外壳 + 内部湿度管理"并重：外壳负责挡住液态水与砂尘，干燥剂与湿度指示负责控制箱内气相湿度，气相防锈负责保护裸露金属表面。若只做到外壳密封而不做内部管理，跨热带海运后箱内仍可能出现冷凝水。关于不同防水等级与结构的对应关系，可参阅防水防护箱等级解析与 IP67 防护箱。

另一个野外特有的考量是"反复开合"。勘探作业每天开箱取放一次甚至多次，密封条与锁扣的磨损速度远高于仓储场景。因此箱体应选择密封条可更换、锁扣可单独替换的结构，并在交接时说明密封条更换周期。铰链、锁扣与密封条的配合精度直接决定关闭后是否存在粉尘通道，这一点与工具箱铰链锁扣与密封结构中的通用结构要点一致，但野外工况下还应额外关注"戴手套能否单手锁紧"。

防潮管理：干燥剂、湿度指示与气相防锈

对物探队来说，防潮不是一次性的包装动作，而是一套贯穿"出厂—海运—仓库—野外—回队"的持续管理流程。箱体只是这套流程的载体。

干燥剂的选择与用量需要用数据说话。常用硅胶干燥剂在 25 ℃、相对湿度 60 % 条件下的吸湿量约为自身重量的 20 % 至 30 %；分子筛在低湿区间的吸附能力更强，但再生温度更高。用量估算的经验做法是：按箱内自由空气体积计算，每 10 L 自由体积配置 20 g 至 30 g 硅胶干燥剂，跨海运输或高湿地区取上限；同时预留 30 % 以上的余量，因为开箱次数越多、密封条越旧，湿气侵入速率越高。

湿度指示建议采用双元件方案：一是颜色指示卡，可直接目视判断是否超过阈值；二是不可逆的最高湿度记录卡，能反映运输全过程中的湿度峰值。后者对责任界定特别有用——若记录卡显示峰值湿度远超阈值，说明运输或仓储环节存在密封失效。

气相防锈（VCI）材料适用于保护连接器针脚、螺钉与金属外壳。使用要点有三：其一，VCI 载体不应与光学件、橡胶密封件直接贴合，挥发物可能影响材料性能；其二，VCI 需要在相对密闭的空间内才能形成有效保护气氛，因此箱体密封等级是前提；其三，VCI 有有效期，超期后应更换而不是"续用"。

需要提醒的是，干燥剂并不能替代清洁。若器材带泥入箱，泥土中的水分会持续释放到箱内气相中，干燥剂很快饱和。因此"回队先清洁、清洁后入箱"应作为硬性作业规范写入班组制度。

快速取放设计：野外作业的人机工程

野外作业的箱体设计与工厂周转箱有本质区别：使用者戴厚手套、光线不足、时间紧、常常在无明显支撑面的地面上操作。这些约束应转化为具体的结构要求，而不是笼统的"便于取放"。

第一条是开启方式。单动作开启（一扣即开、一压即锁）比多道搭扣更符合野外节奏。箱盖若采用翻盖结构，应配置气弹簧或限位撑杆，使盖子停在开启位置而不被风吹落；在强风地区这一点尤为重要，落盖不仅夹手，还会破坏密封条压痕一致性。

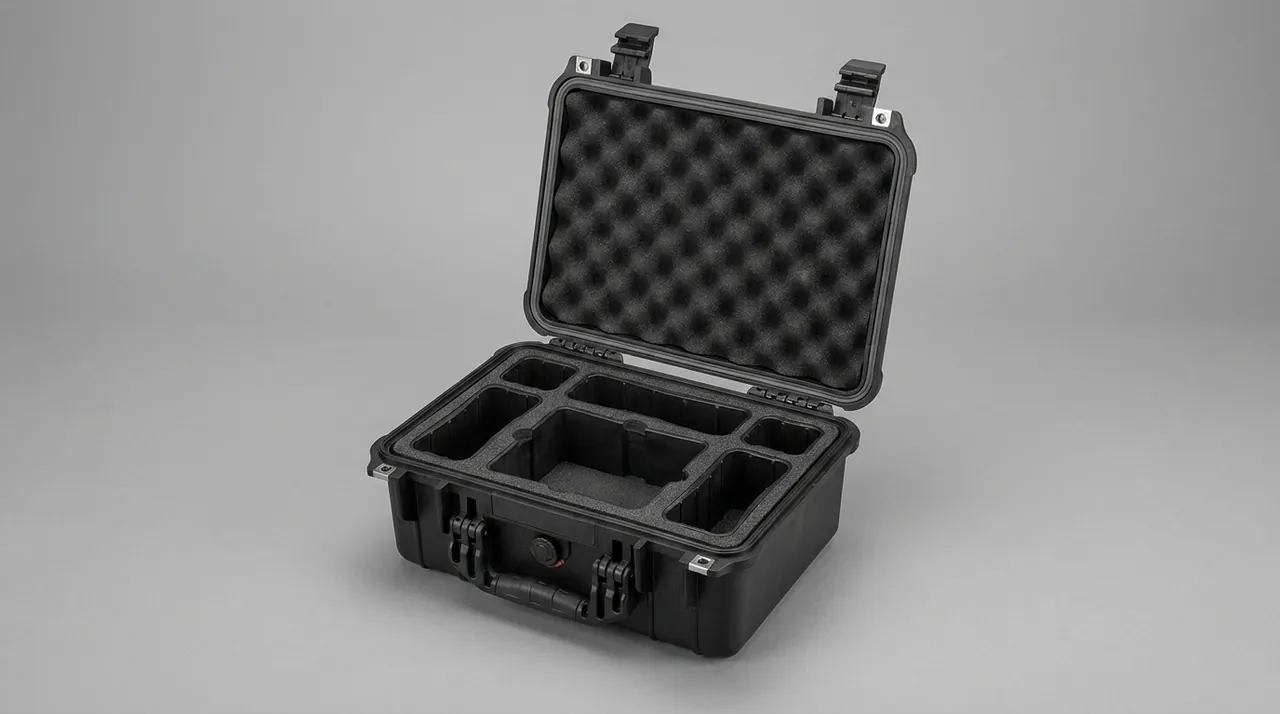

第二条是分层可视。箱内分两层以上时，上层应为可取出的托盘或提篮，取走上层后即见下层全部内容，而不是"掏洞式"深腔。检波器这类数量大的器材，宜采用"浅格多列"布局，使每一只都直接可见、可直接取放。

第三条是清点效率。每个格位应标注编号与应装数量，箱盖内侧贴一份清点表；对成套器材（如"一串 6 只"），以串为单位而不是以只为单位计数，可以显著降低错计概率。对采用条码或标签管理的队伍，可在箱盖内侧设置标签位，避免标签贴在箱外被泥污覆盖。

第四条是搬运形态。人力搬运距离往往很长，箱体应提供可收纳的肩带或背负系统，并在背面加软垫。背负时重心应贴近背部，箱体厚度不宜过大。若采用驮运（马帮、牦牛、山地车），箱体应具备四角护角与顶部吊带环，便于用绳索固定；此时箱体的抗跌落与抗挤压要求应比车载场景提高一档。

需要与快速取放相匹配的是"快速复位"。野外收工常在日落前后，队员最容易把器材随手塞回箱内。建议用物理方式引导复位：格位形状与器材外形一一对应，装错位置即盖不上盖；线缆仓采用挂钩而非口袋，挂不上就说明数量不对。这与可拆卸分格系统中强调的"结构引导正确行为"的思路一致。

高低温环境下的内衬与密封件选型

地震勘探覆盖从沙漠到高寒的宽温域，箱体材料必须在这个范围内保持功能。温度对箱体的影响主要有三条路径：内衬材料变硬或软化、密封件弹性下降、以及温度循环引起的呼吸效应。

内衬材料方面，EVA 在低温下会逐渐变硬，回弹能力下降；普通 PU 泡沫在 -20 ℃ 以下明显脆化，且长期高湿条件下易水解；PE 泡沫低温性能相对较好但回弹一般；XLPE（交联聚乙烯）在低温下仍能保持一定柔性，适合高寒场景的缓冲层。选型时应要求供应商提供材料的低温性能数据，而不是仅凭常温手感判断。

密封件方面，丁腈橡胶（NBR）耐油性好但低温性能一般；硅橡胶（VMQ）在 -50 ℃ 至 +200 ℃ 范围内弹性稳定，是宽温域野外箱的常见选择；三元乙丙（EPDM）耐候与耐水解性能优异，适合雨林与高湿场景。需要注意的是，硅橡胶对某些油脂与溶剂敏感，若箱体附近存在油品，应评估相容性。

温度循环引起的呼吸效应在野外尤为明显。白天箱内升温、气压升高，空气从密封面缓慢排出；夜间降温、气压下降，湿空气被吸回箱内。长期反复后，箱内湿度趋于环境湿度。缓解方式包括使用压力平衡阀（配防水透气膜）以及控制开箱时机——例如在清晨低温时开箱、避免在正午高温时长时间敞开。关于宽温域场景的材料与结构思路，可参阅宽温防护箱。

防静电与电磁屏蔽：采集电路的隐性风险

地震采集站的模拟前端工作在微伏级信号水平，静电放电与外部电磁干扰都会直接反映在数据质量上。运输阶段看似与电性能无关，实际上至少有三条影响路径。

第一条是静电积累。箱体在干燥环境（沙漠白天常低于 20 % RH）中搬运摩擦会产生静电，若内衬为绝缘材料且器材接地路径不畅，取放瞬间可能通过连接器放电。做法是：选用表面电阻在 10^6 至 10^9 Ω 区间的耗散型内衬，或在绝缘内衬表面覆一层导电织物；对存储介质设置专用接地插拔位。关于耗散型内衬的结构与验证方法，可参阅防静电屏蔽箱。

第二条是屏蔽完整性。采集站若采用金属外壳，其在箱内被泡沫完全包裹时，屏蔽效果与接地状态取决于外壳与箱体是否形成意外接地路径。运输阶段应避免让机壳与箱体金属框架长期接触，以防运输振动造成的外壳镀层磨损；同时避免在箱内使用会刮伤屏蔽层的硬质衬垫。

第三条是磁场干扰。运输车辆、驮具上的磁性固定件（磁吸底座、磁性工具）不应与检波器、采集站同箱或紧邻放置。动圈检波器的磁路系统对强外磁场较敏感，长期贴近强磁体可能在标定中体现为灵敏度偏差。

对于需要运输备用存储介质、电池与配件的箱子，建议做"电气件分区"：主机区、介质区、电池区、工具区各自独立，避免金属工具在振动中滚动摩擦到连接器。这一分区原则与量块与标准器箱中"按计量风险分区"的思路相通，只是风险类型从尺寸精度换成了电性能。

内衬材料选型：EVA、PE、PU 与 XLPE 的适用边界

内衬是箱体与器材之间的力学界面，其选型决定了防振、防潮、防静电与清点效率四项指标能否同时成立。野外场景与工厂场景的差别在于：箱体要经历宽温域、反复开合与人力搬运，因此材料不仅要看"软不软"，还要看低温性能、吸水率与耐磨性。

除材料本身，还有三个工艺要点值得强调。第一是格位公差：随形格应比器材外形单边大约 2 mm 至 3 mm，配合上方压紧垫形成"下托上压"的完整约束；过盈装配会让器材长期受压，反而加速密封件与外壳变形。第二是线槽设计：线槽宽度应大于线束直径的 1.2 倍，内缘倒圆，出线口与格位之间设过渡斜面，避免导线在锐边处反复弯折。第三是可维护性：内衬与箱体的连接宜采用尼龙铆钉或魔术贴等可更换方式，野外破损后可由队伍自行更换局部模块，而不必整箱返厂。关于泡沫成型工艺与公差控制，可参阅EVA 内衬定制工艺。

对数量极大的检波器箱，还有一种更经济的做法：采用"托盘 + 分格插片"结构，即基础托盘统一，分格由可插拔的隔片组成。这样同一箱体可通过更换插片适配 10 Hz 与 4.5 Hz 等不同外形规格的检波器，也便于单格损坏后局部更换。

运输与野外跌落验证：ISTA、ASTM D4169 与 MIL-STD-810H

野外器材箱的验证方案不能照搬工业包装的常规序列，因为其物流链包含普通包装不会遇到的环节：无铺装路面行驶、驮运振动、人力抛掷卸载与野外露天存放。

必须明确：MIL-STD-810H 是环境试验方法标准，"采用其方法"与"通过军用认证"是两件不同的事，对外文件不应出现认证性表述。

试验设计的四点实操建议。第一，试样应为量产结构，内衬材料、密封条截面与锁扣结构须与交付一致。第二，振动试验应覆盖驮运频率区间——驮畜步频对应的低频振动与车辆振动谱差别明显，若只按车辆振动谱验证，可能低估抽头与接插件根部承受的疲劳。第三，跌落试验应包含"角跌落"与"棱跌落"，因为野外抛掷很少是平整着地；试验后应同时检查箱体密封性能与器材电性能。第四，应把"箱内湿度"作为一项试验前后的对比指标，方法是在箱内放置最高湿度记录卡，通过记录卡数据判断密封与干燥剂配置是否有效。关于运输测试程序的完整拆解，可参阅ISTA 运输测试程序；GB/T 191 规定的包装储运图示标志与 GB/T 13384 规定的包装通用技术条件同样应作为标识与结构的验收依据。

验证结果的呈现方式也值得规范。建议随箱提供一份"验证摘要"，列明试验项目、试样结构、结果判定与不合格项的整改措施，并注明试验机构。对采购方而言，比一份"通过"结论更有价值的是能看出失效边界的测试数据。

背负、驮运与人力搬运的箱体形态

地震勘探的最后一公里往往没有路。器材从车上卸下后，可能要靠人力背运 2 km 至 5 km，或由马帮、牦牛驮运到测线。箱体形态在这里的重要性不亚于内衬设计。

车载场景的核心是"堆码与固定"。箱体应有平整的顶面与底面，便于稳定堆码；底角设防滑垫，侧壁设绑带槽或绑扎环，使箱体能够固定在车厢栏板上。此时适宜采用接近立方体的外形，提高容积利用率。

人力背负场景的核心是"重量分布与贴合"。箱体应提供可收纳的肩带与腰带，背面加软垫并设计成贴合背部的曲面；负载重心应控制在箱体几何中心附近，避免偏置造成肩部受力不均。单箱总重建议不超过 25 kg，超过时应改为双人抬运或增加轮组。

驮运场景的核心是"抗冲击与抗挤压"。驮具上的箱体在行进中会持续受到侧向挤压与不规则冲击，因此应选择四角加固、侧壁加筋的形态，四角设护角，顶部设吊带环；同时避免使用外形过于扁平或过于细长的箱体，因为这类形状在驮具上难以稳定固定。

无论何种形态，箱体都应具备"可识别性"：贴明显的队伍标识与器材类别标识，并注明单箱重量与重心。若一个队伍同时使用多种规格箱体，应统一颜色编码与编号规则，避免装车与分拣混乱。包装储运图示标志按 GB/T 191 执行，可在箱体上直接印刷"怕湿""禁止翻滚""重心点"等图形符号，减少文字说明在野外辨识困难的问题。

常见问题 FAQ

问：检波器能否成堆装在同一个箱子里，用软泡沫隔开就行？ 答：不建议。成堆装的核心问题是"约束不足"，而非"缓冲不足"。检波器的自然频率依赖弹簧片与惯性质量的力学平衡，成堆状态下每只器材的受力状态都不确定：底层的承受上方堆码静载，中层的可能在振动中互相撞击，上层的可能跳格。软泡沫只能降低撞击峰值，却无法限制位移，长时间振动后弹簧片会因反复微变形而改变刚度，表现为自然频率漂移与灵敏度变化。正确的做法是逐只独立成格，格位随形，下方托住、上方用压紧垫限制垂向位移，压紧垫压缩量控制在 15 % 至 25 %。若因运力限制必须混装，至少应做到"分层硬隔板 + 每层独立分格 + 层间缓冲"，并保证任何一只检波器都不能跨越格位移动。此外，成堆装还会让清点变困难，野外丢失的数量往往在下次开箱时才发现，此时已无法追溯。

问：采集站运输时需要把电池拆下来吗？ 答：是否需要拆电池取决于承运方式与设备设计，但无论拆与不拆，都必须满足锂电池运输的基本要求。若走航空运输，锂电池通常要求设备关机、端子绝缘、单独包装或按设备内装电池的相应条款申报，并可要求荷电状态不超过额定容量的 30 %，具体按承运方与相关危险品运输规则执行；海运与陆运相对宽松，但同样应做到端子绝缘、避免挤压与短路。从防护效果看，把电池拆下单独运输有两个好处：一是降低整机重量与重心，减少内衬承受的惯性载荷；二是避免电池在箱内长时间高温存放。风险是接线端子反复拆装会加速磨损，且现场可能漏装。折中做法是保留电池但断开主回路、加装运输绝缘片，并在箱内附"装车前/上电前检查项"卡片，把端子绝缘与开关状态列为交接确认项。

问：大线接插件进砂后能不能清理干净再用，怎么判断？ 答：多数情况下可以清理，但必须判断损伤程度。轻度进砂表现为插拔手感变涩、表面有细砂附着，处理方式是用干燥压缩空气吹净、用无水乙醇擦拭插针与插孔、检查密封圈是否变形或划伤，更换密封圈后重新涂抹专用硅脂即可。中度进砂表现为插针有可见磨痕但镀层未穿透，此时应先测接触电阻，若与出厂值偏差在允许范围内，可继续使用但应标记为"观察件"并缩短复检周期。重度进砂表现为镀层磨穿露出基材、插针弯曲或断裂、接触电阻明显上升，这类接头应报废更换，不应通过打磨"救回"，因为打磨会进一步破坏镀层并改变插针直径，导致配合松动与重复故障。判断的关键工具是一台能测毫欧级电阻的微欧计，以及一套与新接头对比的标准值。预防上，运输阶段必须给所有接头套配套防尘防水帽，回队后坚持"先清洁再入箱"。

问：野外箱体的 IP67 在实际使用中能维持多久？ 答：IP67 是出厂状态下的型式试验结论，实际维持时间取决于密封件的磨损速度与使用强度。勘探作业每天开箱取放一到多次，密封条会因反复压缩产生永久变形，锁扣压紧力也会因机构磨损而下降；同时泥砂进入密封面会形成微观沟槽。经验上，在高频使用条件下密封条通常在 1 至 2 个作业季内需要检查更换，若作业环境含砂量大或经常在泥浆中搬运，更换周期应进一步缩短。延长维持时间的做法包括：选择密封条可更换、锁扣可单独替换的结构；每次关箱前检查密封面是否有砂粒；野外现场用清水冲洗箱体表面后再开箱，避免带泥开启；以及定期用简易喷淋法自检。需要提醒的是，IP67 不保证箱内湿度长期受控，干燥剂与湿度指示仍需按周期更换和检查。

问：检波器与采集站的运输防护，哪个优先级更高？ 答：从财务风险看采集站更高，从任务风险看检波器同样关键，二者不宜简单排序，而应按"损失传导路径"分别设计。单台采集站的价值远高于单只检波器，且其失效可能导致整条排列停摆，因此对采集站的防护要求是"零失效"——四边夹持、独立防振托架、防静电内衬、严格的湿度管理都必须到位。单只检波器的价值不高，但数量极大，其风险特征是大面积的性能漂移与丢失：一万只检波器只要 3 % 出现自然频率超差，就足以影响质量问题区的资料品质；同时检波器是最容易在野外被遗漏的器材，丢失损失叠加清点工时远超其单价。因此合理的做法是给两类器材设置不同的关键指标：采集站以"上电自检通过率与通道一致性"为验收指标，检波器以"抽检自然频率合格率与数量吻合率"为验收指标，并分别配置箱体方案。

问：为什么野外箱还要区分"搬运方式"来设计形态？ 答：因为不同搬运方式施加在箱体上的载荷性质完全不同，用一种形态通吃会同时牺牲性能与成本。车载场景的主要载荷是堆码静载与车辆振动，箱体需要平整的顶底面与稳定的堆码能力，近立方体外形能提高容积利用率，核心是抗压与抗堆码。人力背负场景的主要载荷是局部压强与摆动，箱体需要贴合背部的曲面、可收纳肩带与背垫，同时把单箱重量控制在可长期背负的范围，核心是人机工程。驮运场景的主要载荷是侧向挤压与不规则冲击，箱体需要四角加固、侧壁加筋与可靠的绳索固定点，核心是抗冲击与抗变形。三种场景对"壁厚、加筋、附件"的取舍方向并不一致，因此在地形复杂、需要多段接力的项目中，按"车载主箱 + 背负分箱"的组合方案往往比单一箱型更经济，也更能保护器材。

问：箱内湿度指示卡显示超限，器材是否一定要返修？ 答：不需要立即返修，但必须走一个分级的处置流程。第一步是隔离，把该箱器材单独放置，不与合格器材混用，避免污染。第二步是外观与功能检查：检查金属件是否有锈点、连接器是否有氧化痕迹、密封圈是否变形；对检波器抽测自然频率与灵敏度，对采集站做上电自检与通道一致性检查。第三步是按结果分级处置：若外观与功能均正常，可做干燥处理（箱体敞口、低湿环境放置或使用干燥柜）后重新装箱，并更换干燥剂；若发现轻微锈点但功能正常，清洁除锈并涂覆防锈处理后降级为"非关键测线"使用；若功能测试超差则送修。第四步是溯源，检查湿度记录卡的峰值与出现时间，判断是密封失效、干燥剂失效还是开箱后未及时复封，并把结论回写到作业规范中。仅有指示卡超限而没有功能异常时，不建议直接判废。

问：地震勘探箱体的内衬有必要做定制成型吗，用通用泡沫加隔板不行吗？ 答：在数量有限、器材规格单一时通用泡沫加隔板可以临时应付；但对固定作业队伍、器材量大且型号统一的情况，定制成型内衬的综合收益更高。收益主要体现在三处。第一是约束一致性：成型格位的公差可控，能做到"下托上压"的完整约束，而人工裁切的通用泡沫很难保证每格公差一致，格与格之间的保护水平会明显不均。第二是清点效率：成型格位的数量与位置固定，配合箱盖清点表可实现快速核对，通用泡沫加隔板的格位会随使用者习惯变化，清点困难。第三是寿命与维护：成型内衬的密度与结构经过验证，长期压缩后的塌陷量可预测；同时可设计成模块化结构，单格损坏后更换局部模块。若器材型号多且经常变化，可采用"通用基础托盘 + 可插拔分格插片"的折中方案。定制内衬的模具与打样成本需要按队伍规模分摊评估，可参阅定制内衬设计指南中的成本结构说明。

结语与相关阅读

地震勘探器材箱的价值，最终体现在"资料品质"与"出工效率"两个指标上：前者要求检波器与采集站的性能在长途运输后不发生漂移，后者要求队员在野外能快速、准确、不遗漏地取放器材。抓住五条主线即可覆盖大部分风险——检波器逐只独立成格并上下约束、采集站四边夹持并做好静电与湿度管理、接插件与抽头根部消除应力集中、箱体按 IP67 与宽温域要求选材、按搬运方式确定箱体形态与附件。JUNZHIJIA（军之甲）可按检波器与采集站的具体型号提供定制内衬、可更换密封件、背负与驮运配件，并支持 OEM/ODM 批量供货，随箱提供装箱清单、清点表与验证摘要等交付文件，供物探公司与地震仪器制造商按作业季节批量配置。
